Fluke 434-II/435-II/437-II
Handleiding
Cursor. Als de cursor ingeschakeld is, worden de waardes van de golfvorm ter plaatse
van de cursor bovenin het scherm weergegeven.
Zoom. Maakt het mogelijk het signaal verticaal uit te rekken of in te krimpen om details
zichtbaar te maken of het complete signaal binnen een scherm te halen.
Zoom en Cursor worden bediend met de pijltjestoetsen en worden uitgelegd in hoofdstuk
23.
Het bereik van de golfvormen heeft een voorinstelling die vrijwel altijd een goede
weergave garandeert. Dit is gebaseerd op de nominale spanning (Vnom) en het
stroombereik (A Range). Indien gewenst kunt u het Volt en Amp bereik instellen. Druk
achtereenvolgens:
SETUP , F4 –MANUAL SETUP, F2 – SCOPE SCALE. Fase en neutral moeten
afzonderlijk ingesteld worden (te kiezen met F3 –PHASE NEUTRAL)
Ook de indicatie voor de fasedraaing kan ingesteld worden. Druk achtereenvolgens:
SETUP, F4 – MANUAL SETUP, F3 – FUNCTION PREF(erence). Kies Phasor met de
omhoog/omlaag pijltjestoetsen, gebruik de links/rechts pijltjestoetsen om pos(itief) of
neg(atief) te kiezen.

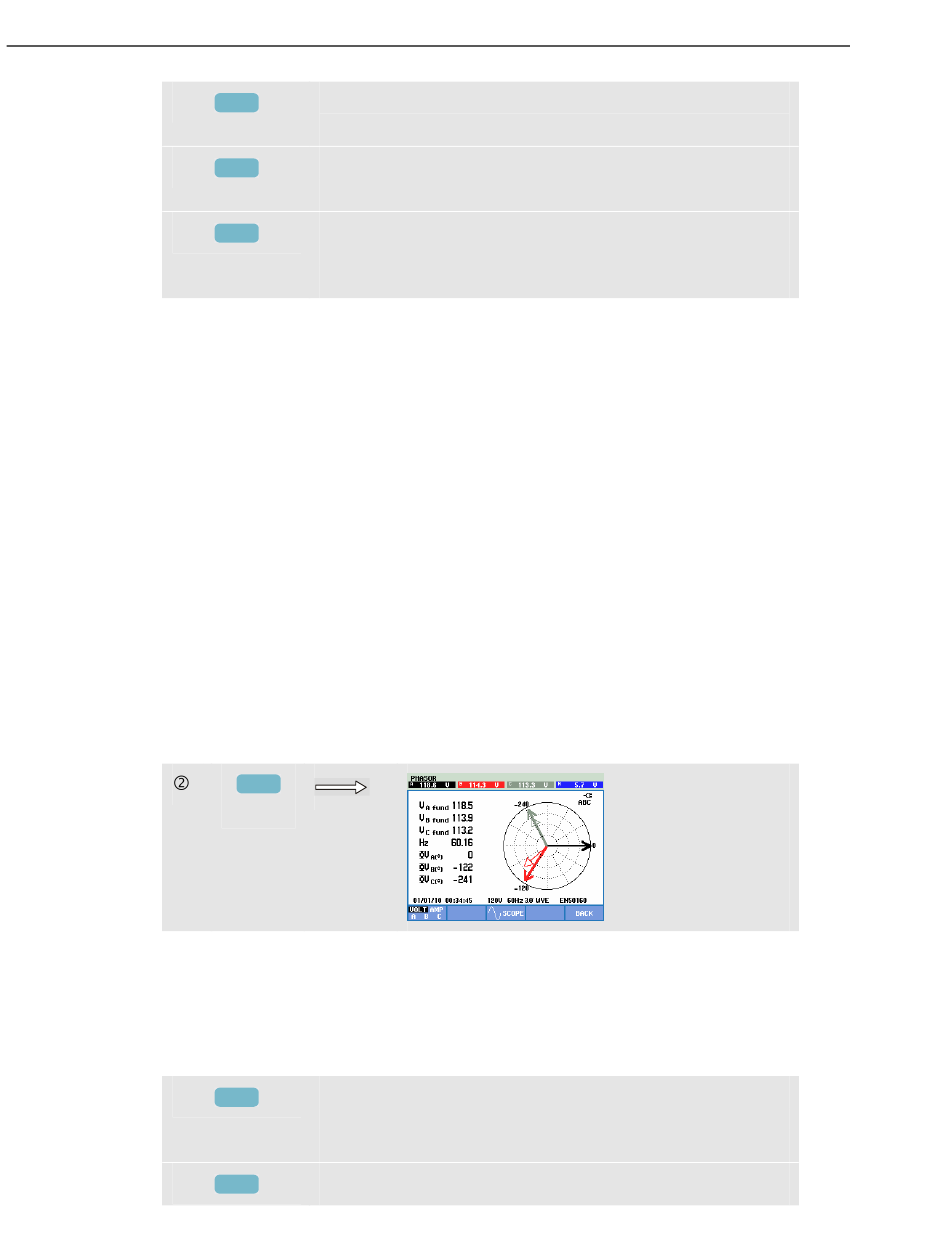

Vectordiagram
Openen van het Vectordiagram scherm:
Het Vectordiagram beeldt de faserelatie tussen spanningen en stromen af. De vector van
het referentiekanaal wijst in de positieve horizontale richting. Extra numerieke waardes
zijn fundamentele fasespanning en/of stroom, frequentie en fasehoeken. Boven in het
scherm worden rms spanning- en/of stroomwaardes weergegeven.
Beschikbare Functietoetsen:
7-2
Toegang tot het vectordiagram. Voor de beschrijving zie
F3
hieronder.
De omhoog/omlaag pijltjestoetsen kunnen gebruikt worden
F4
voor verticale zoom.
Keer terug naar de actieve meting (b.v. Volts/Amps/Hertz).
F5
Keer terug naar MENU als Scopegolfvorm en
Vectordiagram de enige actieve meting is.
F3
Keuze van weergave van extra meetwaarden: alle
F1
spanningswaarden, alle stroomwaarden of spanningen en
stromen per fase.
Terugkeren naar Scoopgolfvorm.
F3
