Het Vectorscherm toont de faserelatie tussen spanningen en stromen in een
vectordiagram dat verdeeld is in sectoren van 30 graden. De vector van het
referentiekanaal A (L1) wijst in de positieve horizontale richting. Een soortgelijk
vectordiagram wordt in Scoopgolfvorm en Vectordiagram getoond. Bovendien worden
numerieke waardes gegeven: negatief spannings- en stroomonbalans percentage (Relative
%), fundamentele fasespanning of fasestroom, frequentie, fasehoeken. Met functietoets
F1 kan gekozen worden tussen uitlezingen van alle fasespanningen, alle fasestromen, of
spanning en stroom per fase.
Beschikbare functietoetsen:
Meterscherm

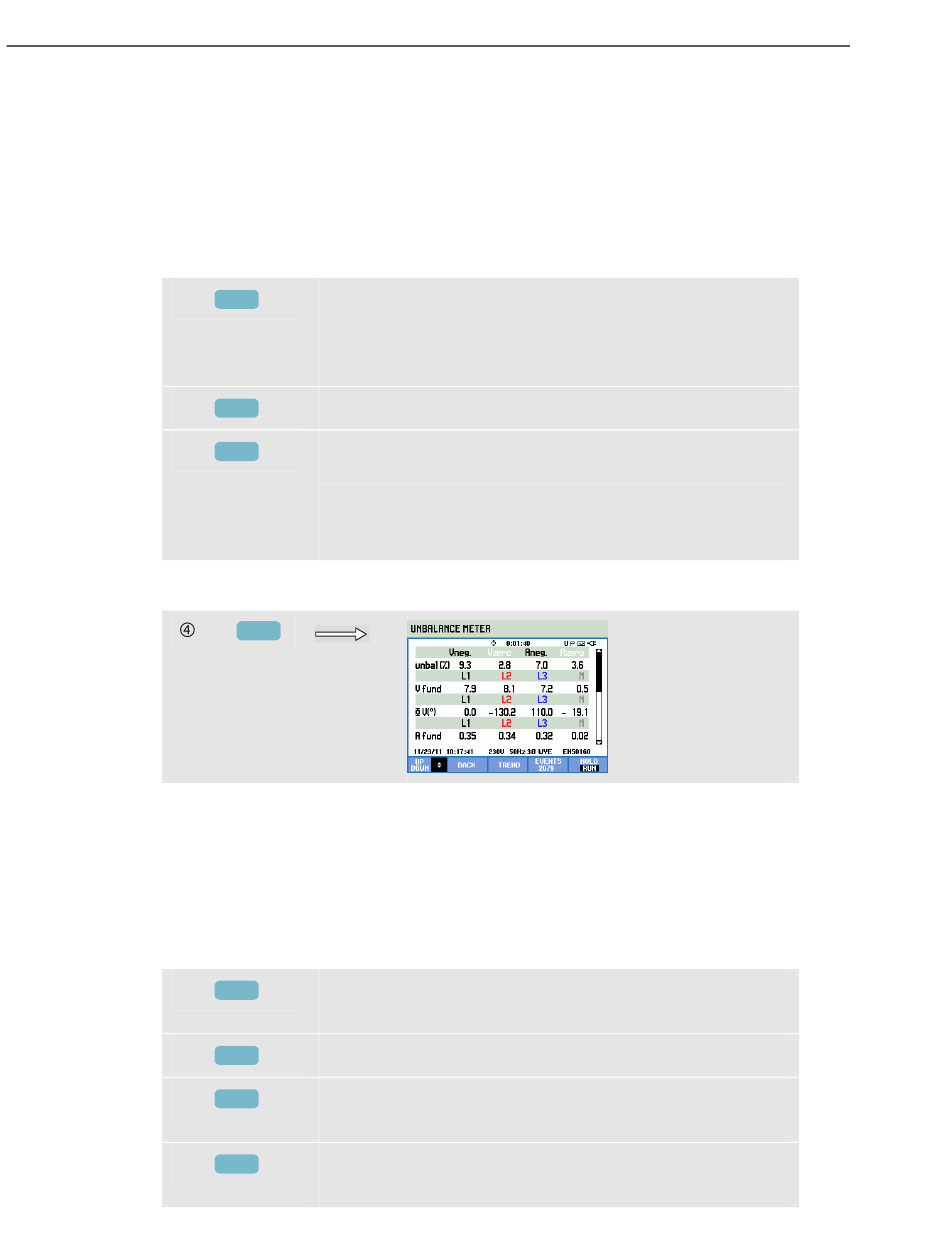

Het Meterscherm geeft alle relevante numerieke meetwaarden: negatief
spanningsonbalans percentage, nul sequentie spanningsonbalans percentage (in 4-draads
systemen), negatief stroomonbalans percentage, nul sequentie stroomonbalans percentage
(in 4-draads systemen), fundamentele fasespanning, frequentie, fundamentele fasestroom,
hoek tussen fase en neutrale spanningen relatief tot de referentiefase A/L1 en de hoeken
tussen spanning en stroom voor elke fase.
Beschikbare Functietoetsen:
14-2
Keuze van signalen die getoond moeten worden: V voor alle
F1
spanningen, A voor alle stromen, A (L1) - B (L2) - C (L3)
voor het gelijktijdig tonen van de fasespanning en
fasestroom.
Toegang tot het Meterscherm.
F2
Keuze tussen HOLD (bevriezen) en RUN (activeren) van de
F5
signaalacquisitie. Schakelen van HOLD naar RUN activeert
een menu om te kiezen voor een directe start (NOW) of een
tijdklok gestuurde start (TIMED) die het mogelijk maakt
startmoment en duur van de meting te kiezen.
F4
Wijst de omhoog/omlaag pijltjestoetsen toe aan het bladeren
F1
door het Meterscherm.
Terugkeer naar het Vectorscherm
F2
Toegang tot het Trendscherm. Voor beschrijving zie
F3
hieronder.
Toegang tot het Events (gebeurtenissen) menu. Het aantal
F4
opgetreden gebeurtenissen wordt aangegeven.
