F2
F3
F4
F5
Cursor. Als de cursor ingeschakeld is, worden de waardes van de Trend ter plaatse van de
cursor bovenin het scherm weergegeven. Door de cursor over de linker- of rechterzijde
van het scherm te verplaatsen, wordt het volgende scherm zichtbaar.
Zoom. Maakt het mogelijk het signaal verticaal en horizontaal uit te rekken of in te
krimpen om details zichtbaar te maken of het complete signaal binnen een scherm te
halen. Zoom en Cursor worden bediend met de pijltjestoetsen en worden behandeld in
hoofdstuk 23.
De cursor kan alleen in HOLD gebruikt worden.
Verticale positie (Offset) en Bereik (Span) van de Trends worden automatisch ingesteld.
Dit garandeert een goede weergave in vrijwel alle omstandigheden. Indien gewenst
kunnen Offset en Span van actieve metingen handmatig ingesteld worden. Druk
achtereenvolgens: SETUP, F4 – MANUAL , F1 – TREND SCALE . Gebruik de
omhoog/omlaag pijltjestoetsen om het in te stellen item te kiezen, gebruik de links/rechts
pijltjestoetsen voor het instellen. Fase en Nul moeten apart ingesteld worden (te kiezen
met F3 – PHASE NEUTRAL). Zie hoofdstuk 24 voor meer informatie.

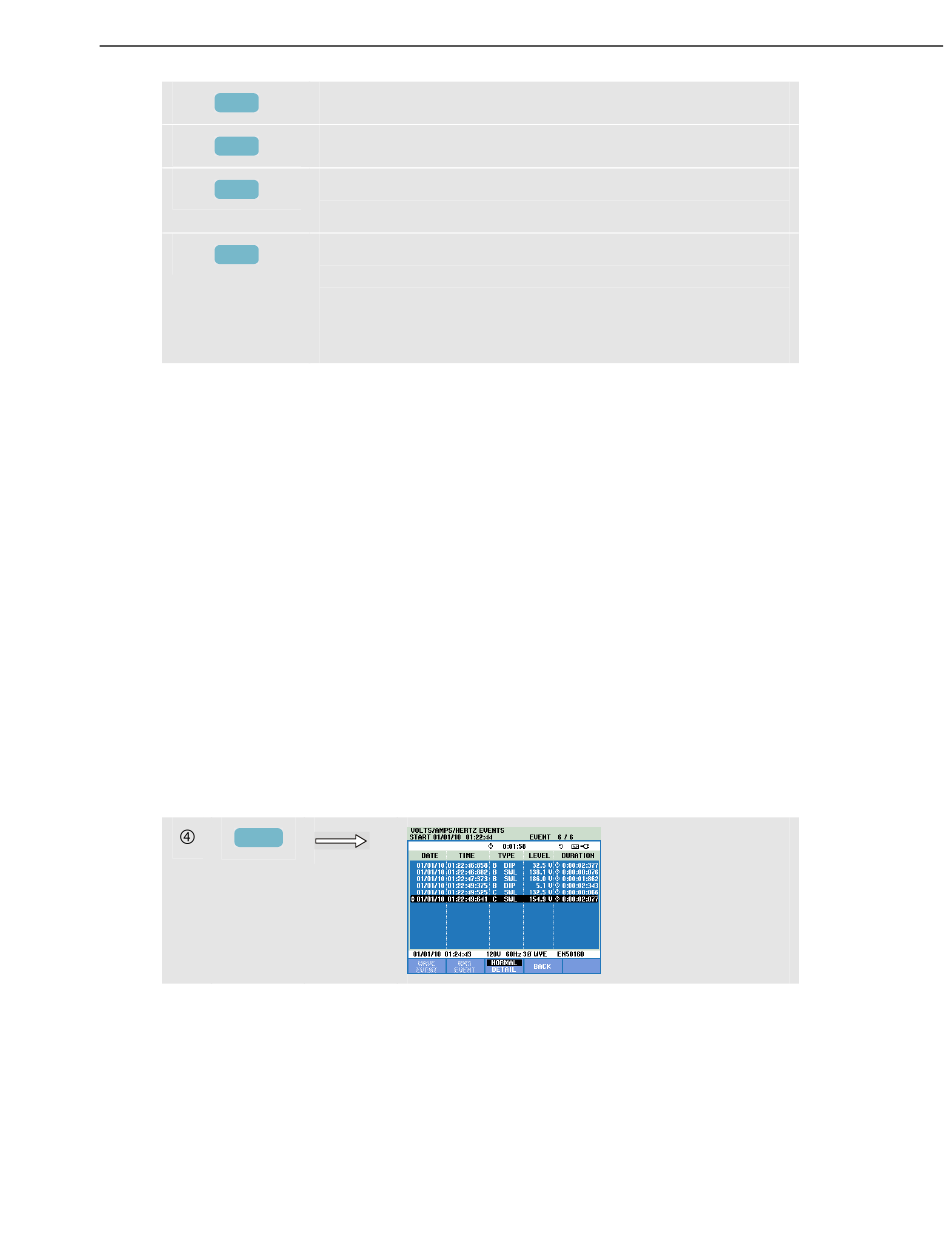

Events (Gebeurtenissen)
Openen van het VOLTS/AMPS/HERTZ Eventsscherm:
F4
De gebeurtenistabel ('Events table') geeft alle drempeloverschrijdingen van
fasespanningen weer. Zowel drempeloverschrijdingen volgens internationale standaarden
als door de gebruiker te definiëren overschrijdingen kunnen gebruikt worden. Instelling
van drempels is bereikbaar via de SETUP toets en 'Limits'. Voor gedetailleerde
informatie zie hoofdstuk 24, Manual Setup – Limieten Aanpassen..
In de Normale modus worden de belangrijkste karakteristieken weergegeven: start tijd,
tijdsduur en spanningsgrootte. De gedetailleerde modus geeft details zoals
drempeloverschrijdingen per fase.
Toegang tot Cursor en Zoom menu.
Terugkeer naar Meterscherm.
Toegang tot het Events menu. Het aantal Events dat
opgetreden wordt getoond. Zie onder voor een beschrijving.
Keuze tussen HOLD (bevriezen) en RUN (activeren) van de
signaalacquisitie. Schakelen van HOLD naar RUN activeert
een menu om te kiezen voor een directe start (NOW) of een
tijdklok gestuurde start (TIMED) die het mogelijk maakt
startmoment en duur van de meting te kiezen.
Volts/Amps/Hertz
Events (Gebeurtenissen)
8
8-3
