Inleiding
Dit hoofdstuk behandelt hoe cursor en zoom gebruikt worden om details van een
golfvorm, trend of bargraph (staafdiagram) weer te geven en te onderzoeken. Cursor en
zoom hebben een zekere mate van interactie en worden bediend met de pijltjestoetsen.
De Cursor is een verticale lijn die geplaatst kan worden op een punt van de golfvorm,
trend of bargraph. De meetwaarden behorende bij het betreffende punt worden bovenin
het scherm weergegeven.
Zoom maakt het mogelijk de curve uit te rekken of in te krimpen om een beter zicht op
details te krijgen. Horizontale zoom is beschikbaar voor golfvormen en trends.
Zet de Analyzer in HOLD als de Cursor niet ingeschakeld kan worden.
Cursor en Golfvormen
Als voorbeeld is Scoopgolfvorm gebruikt. Cursor en zoom voor het Transiënten
golfvormscherm werken identiek.
Figuur 23-1 geeft het Scoopgolfvormscherm waarbij Cursor en Zoom uitgeschakeld zijn.
Bovenin het scherm zijn de rms waarden van de golfvormen weergegeven.

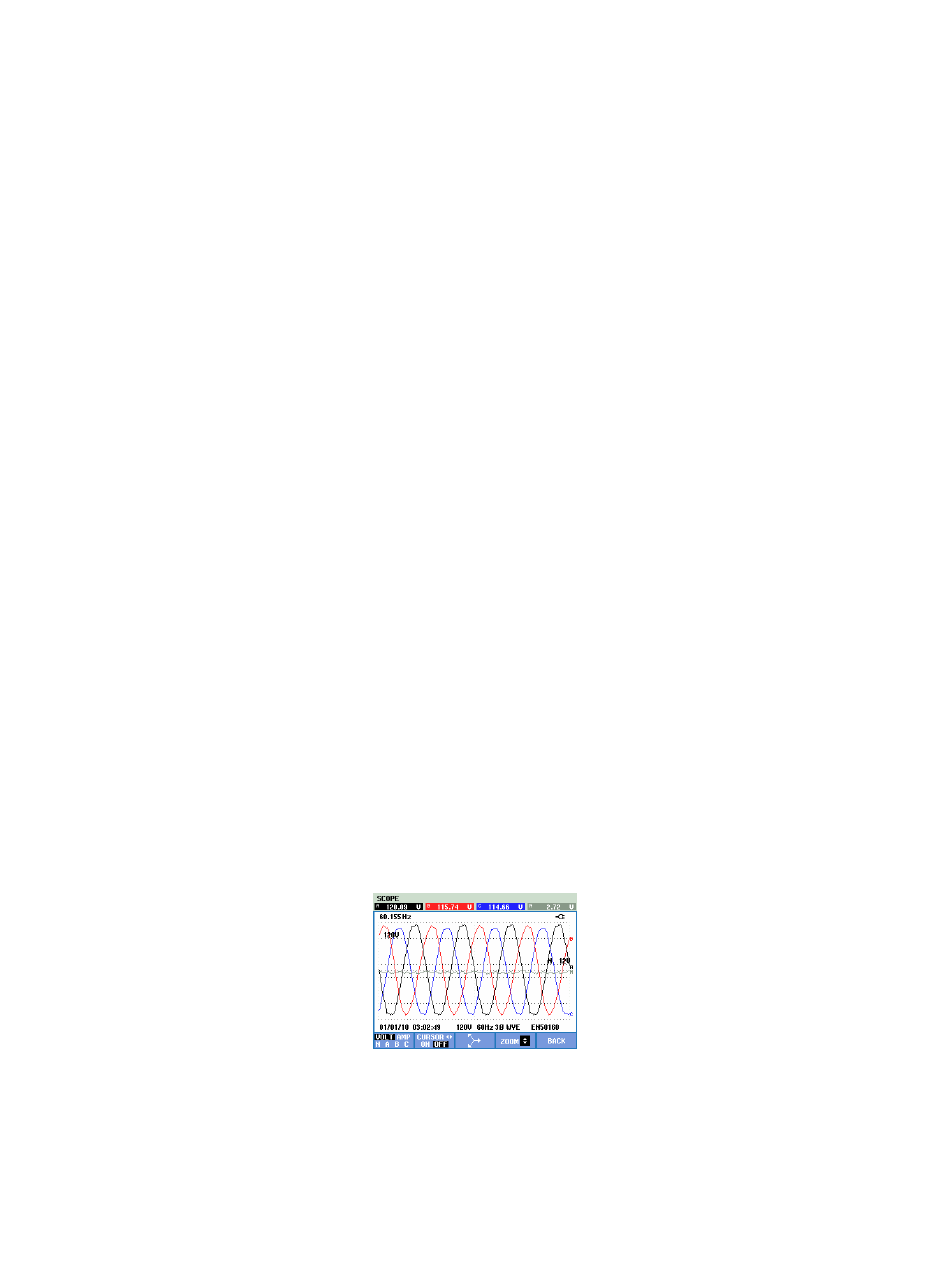

Figuur 23-1. Golfvormscherm, geen cursor
Hoofdstuk 23
Cursor en Zoom
23-1
