Montagehandleiding
4.3
Pompelementen van de KFG (S) (L) ( C)-serie
De pompaggregaten van de KFG-serie
beschikken over maximaal 3 pompelementen.
Afhankelijk van het gebruik (ProFlex/MonoFlex)
en uitvoering (KFG/KFGS/KFGL/KFGC) van de
pompaggregaten kunnen de pompelementen
worden aangesloten als een zelfstandig
smeercircuit of gezamenlijk tot één
smeercircuit.
De pompelementen zijn verkrijgbaar met
veergevoerde zuigers alsook met gedwongen
bewegende zuigers.
Bij beide varianten geschiedt de
zuigerbeweging middels een nokkenschijf
waarbij de veergevoerde variant van de
pompelementzuiger met behulp van een veer
tegen de nokkenschijf wordt gedrukt. Bij de
gedwongen bewegende variant daarentegen
wordt het pompelement zuiger in de
nokkenschijf gehangen, wat met name bij
gebruik met lage temperaturen gunstig is.
De pompelementen zijn verkrijgbaar in
verschillende uitvoeringen met verschillende
opbrengsten.
In plaats van een pompelement kan een
vetterugvoer of een vulaansluiting worden
gemonteerd. Naar keuze kan ook een sluitbout
(DIN 910-M20x1,5-5.8) met afdichtring
(DIN 7603-A20x24-Al) worden aangebracht.
Als alternatief kan de sluitbout met
bestelnummer KFG 1.128 bij SKF worden
besteld.
4.3.1 Pompelementuitvoeringen
De pompaggregaten van de KFG-module
worden in principe met gemonteerde
pompelementen geleverd.
Als achteraf een pompelement moet worden
vervangen of worden toegevoegd, moet als
volgt te werk worden gegaan.
Pagina 21

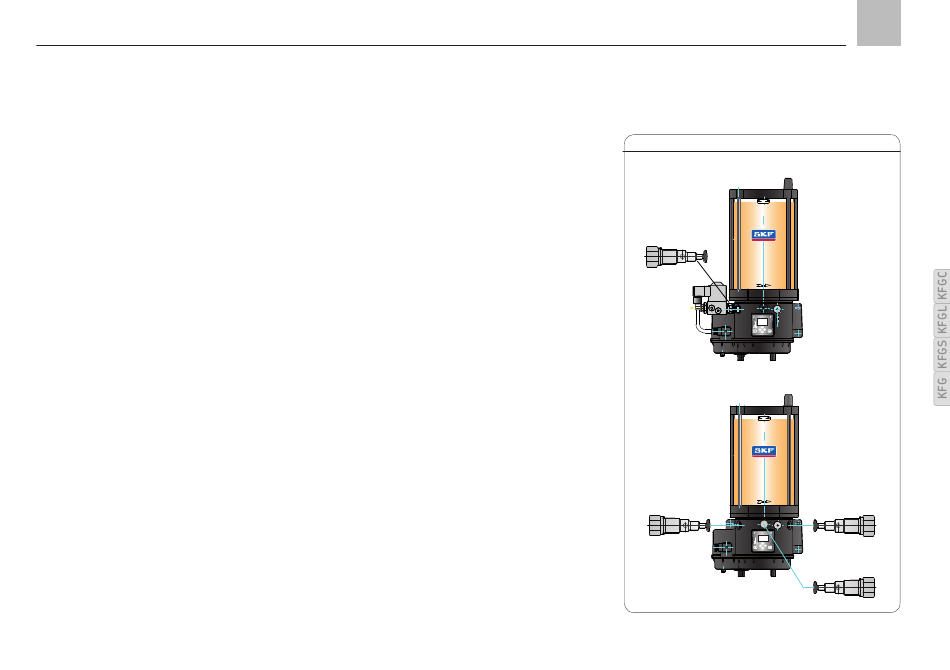

Plaatsing van de pompelementen, afb. 4
max
1
2
3
max
1
1
2
3
NL
3
2
