7. Werking 1-leidingssystemen
7.1
KFG-pompaggregaat
Een standard 1-leidingssysteem bestaat uit de
componenten pompaggregaat met
pompelement en drukbegrenzingsklep,
ontlastklep en vulniveaubewaking,
hoofdsmeerleiding en 1-leidingsverdelers. Bij
het inschakelen van de pompmotor pompt de
zuigerpomp smeermiddel uit het
smeermiddelreservoir naar de
smeermiddeluitgang. Het hier aanwezige
pompelement doseert het smeermiddel en
pompt het verder via de op het pompaggregaat
aangesloten ontlastklep naar de hoofdleiding.
Via de hoofdleiding komt het smeermiddel
naar de 1-leidingsverdelers. Hier volgt de
dosering van de smeermiddel en het transport
naar de smeerpunten. Afhankelijk van het type
verdelers (voorsmeer- of nasmeerverdeler)
geschiedt dit tijdens of na de pomplooptijd. Na
afronding van de drukopbouw volgt de
omschakeling van de ontlastklep. Na een
succesvolle ontlasting van de hoofdleiding is
het pompaggregaat gereed voor een nieuwe
smeercyclus.
7.1.1 Pompelement
Het pompelement pompt het smeermiddel
verder naar de aangesloten 1-leidingsverdelers.
Er zijn voorsmeerverdelers alsook
nasmeerverdelers beschikbaar.
7.1.2 Ontlastklep
Om na afronding van een doseerprocedure
een nieuwe smeercyclus mogelijk te maken,
moet eerst de hoofdleiding en daarmee Ook de
1-leidingsverdeler(s) worden ontlast. Het
ontlasten geschiedt in het smeermiddelreservoir.
7. Werking 1-leidingssystemen
7.1.3 Drukbegrenzingsklep
Om een te hoge bedrijfsdruk in het
smeersysteem te vermijden, kan bij
1-leidingssystemen een drukbegrenzingsklep
worden geïntegreerd. Overschrijdt de
bedrijfsdruk de openingsdruk van de
drukbegrenzingsklep (zie Technische gegevens,
hoofdstuk 4.3.5 van de montagehandleiding),
zal deze worden geopend. Het smeermiddel
lekt via de klep weg of stroomt terug in het
voorraadreservoir. Het pompaggregaat is
daardoor tegen overbelasting beveiligd.

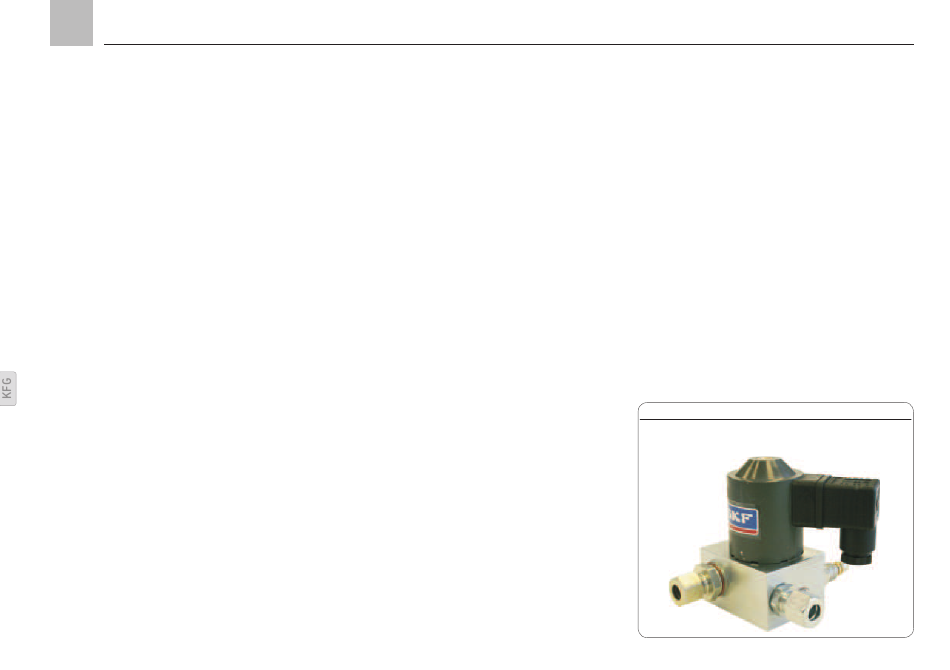

Ontlastklep/Drukbegrenzingsklep, afb. 6
