9. KFGS-besturing
9.1.2 Weergave door lichtdioden

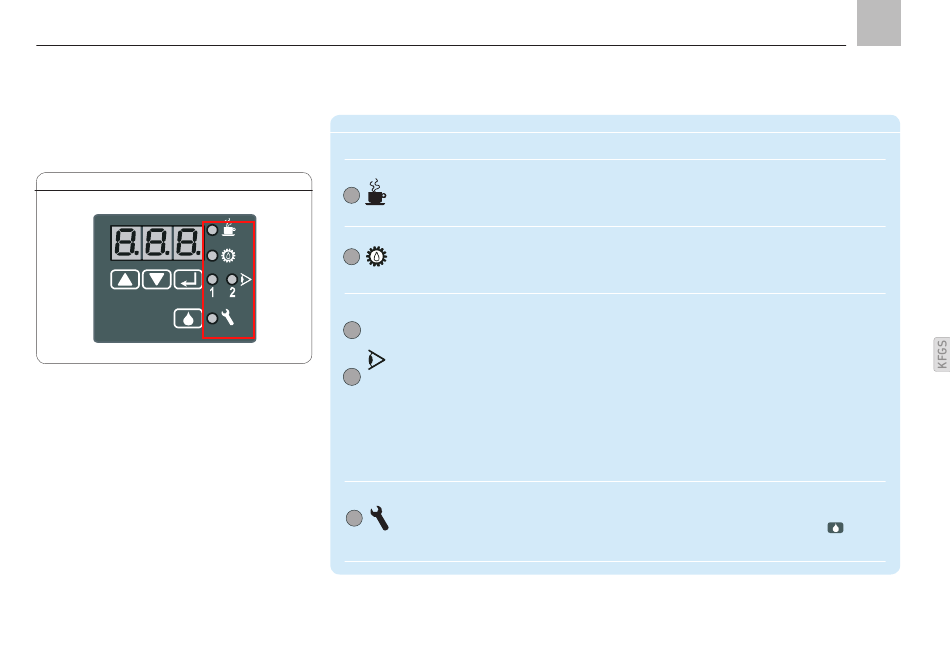

LED-weergave, afb. 13
LED
LED brandt = weergavemodus
Bedrijfsspanning is op het pompaggregaat en
het besturingsapparaat aanwezig, de installatie
bevindt zich in de bedrijfsmodus PAUSE
Bedrijfsspanning is op het pompaggregaat
en de besturingsunit aanwezig, het systeem
bevindt zich in de bedrijfsmodus CONTACT
(pompmotor AAN)
Voor de systeembewaking is een
cyclusschakelaar (CS) geplaatst. De bewaking
CS
geschiedt op de progressieve verdeler tijdens
het pompcircuit (CONTACT).
1
De LED gaat bij het ontvangen van een signaal
branden
PS
2
Voor de systeembewaking is een druk-
schakelaar (PS) geplaatst. De bewaking
geschiedt bij 1-leidingssystemen tijdens de
pompfase.
De LED gaat bij het ontvangen van een
omsturingssignaal branden
De bedrijfsspanning op de pomp en de besturingsunit is ingeschakeld
De besturingsunit bevindt zich in de bedrijfsmodus STORING. De oorzaak kan via de LED-
weergave worden opgeroepen en als foutcode na het indrukken van de drukknop
worden weergegeven.
De besturing is gestopt.
Pagina 69
Weergave door lichtdioden
LED knippert = programmeermodus
Waarde voor PAUSE kan worden gewijzigd.
Waarde voor CONTACT kan worden
gewijzigd.
Soort bewaking kan in de
programmeermodus worden uitgeschakeld.
COP = CS bewaking is actief
COP = OFF bewaking is uitgeschakeld
(De bewaking door drukschakelaar mag
bij progressieve installaties niet worden
geactiveerd).
COP = CS bewaking geactiveerd
COP = OFF bewaking is uitgeschakeld
