10. KFGL-besturing
10. KFGL-besturing
10.1 Weergave- en bedieningselementen
van het bedieningsdisplay
De weergave- en bedieningseenheid wordt
door een doorzichtige kunststof afdekkap
beschermd tegen spatwater en mechanische
schade. Voor het programmeren moet de
afdekking zijn verwijderd en aansluitend weer
worden gemonteerd.

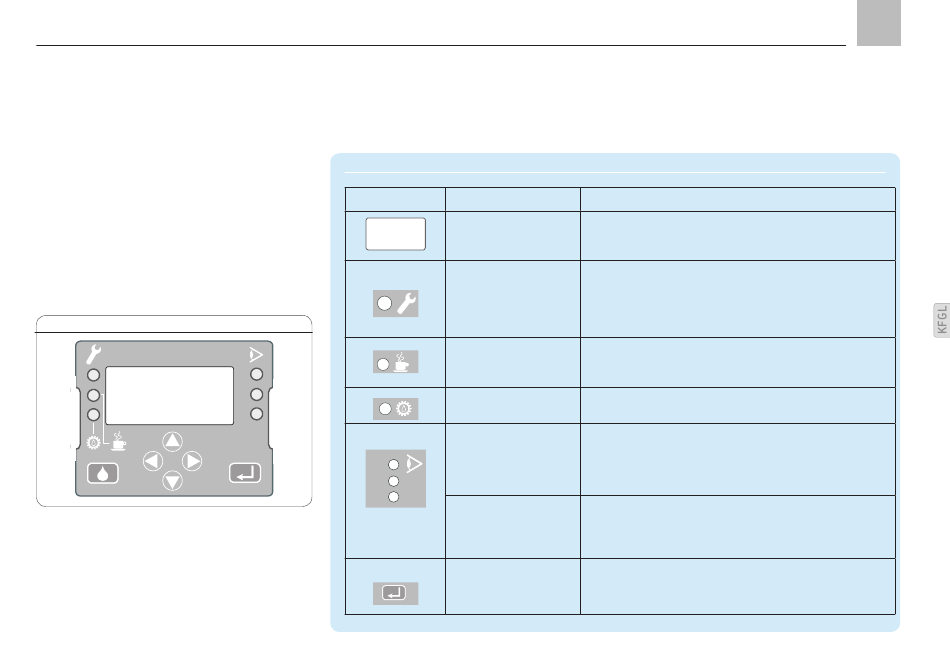

Bedieningsdisplay KFGL, afb. 18
Weergave
1
2
3
1
2
3
Weergave- en bedieningselementen van het bedieningsdisplay
Omschrijving
Functie
Display
Menuweergave
Weergave van de waarden en parameter
Foutweergave
Fout-LED
Weergave storingsmelding
rode LED knippert = gedetecteerde fout
rode LED brandt = Storing is opgetreden bij een van
de signaalingangen, bij de pompbesturingsunit
is geen fout gedetecteerd (fout buiten de pomp).
PAUSE-LED
Weergave pauzetijd
gele LED brandt = actieve pomppauzetijdvan van ten
minste één smeersectie.
CONTACT-LED
Weergave contacttijd (pompmodus)
groene LED brandt = actieve pomplooptijd.
1 = Uitgang 1
Weergave pompuitgang van 1 tot 2
2 = Uitgang 2
0 LED van uitgang 1 of 2 brandt = pompuitgang
1 of 2 is ingeschakeld. Verpompen van smeermiddel
gaat via de aangegeven sectie (1 of 2).
3 = Ingangen
Weergave van alle signaalingangen
0 LED brandt = Signaalwissel op ingangspoort
Bij elke signaalwissel op de ingangspoort brandt de
LED gedurende ca. 1 seconde.
ENTER-knop
Keuze bevestigen
Invoer en waarde bevestigen
