Pagina 24
4.3.4 Pompelementuitvoering met drukgevoerde zuigers
Transporthoeveelheid
1
) max. toegestane bedrijfsdruk
[cm
3
/min]
5,0
2,5
1,8
1,3
1) De aangegeven waarden gelden voor een temperatuur van 20°C en een tegendruk van 50 bar en vetten van
NLGI klasse 2.
M20x1,5
Pompelementuitgang optioneel met water G 1/4"-adapter.
Pompelementen met drukgevoerde zuigers
Aanduiding
[bar]
250
L-0
350
G-1
350
H-2
350
J-3

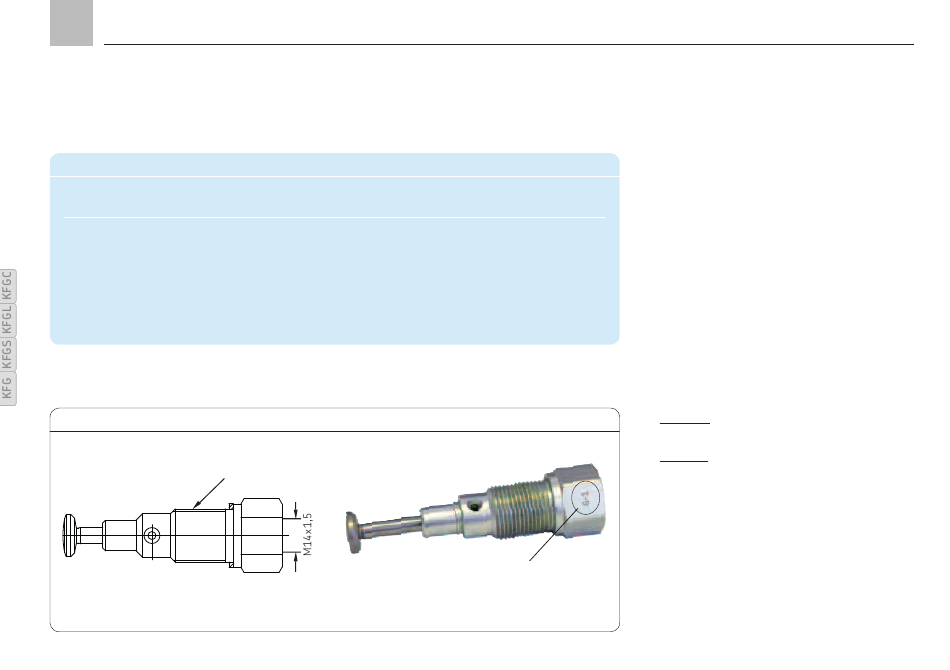

Gedwongen pompelement G-1 zonder drukbegrenzingsklep, afb. 8
Aanduiding,
zie tabel, kolom Aanduiding
4.3.5 Montage van een pompelement met
drukgevoerde zuigers
zie afb. 9
Bestelnr.
• Pompaggregaat uitschakelen
• Sluitbout (KFG1.128) losdraaien
KFG1.U0-E
en verwijderen
KFG1.U1-E
Naar keuze:
• Drukbegrenzingsklep (2) (of smeerleiding
KFG1.U2-E
(3)) op het reeds gemonteerde
KFG1.U3-E
pompelement (1) losdraaien en verwijderen
• Pompaggregaat uitschakelen op
het moment dat het te verwisselen
pompelement (1) pompt. (ivm positionering
van de exenterring).
• Sectie A Gemonteerd pompelement (1)
Losdraaien en voorzichtig verwijderen
• Sectie B Na de laatste schroefdraadgang
pompelement (1) iets heffen zodat de
zuiger uit de exenterring (4) komt
• Pompelement (1) voorzichtig uit het
boorgat van de behuizing (5) trekken,
let er hierbij op dat de zuiger (6) niet uit het
pompelement wordt getrokken
Als de zuiger tijdens het verwijderen toch
uit het pompelement is gegaan, moet
deze met een staafmagneet (of punttang)
