Pagina 56
6. Werking van progressieve systemen
6.1 Werking van progressieve systemen met
een KFG- pompaggregaat
Een standaard progressief verdelersysteem
bestaat uit de component:
• Pompaggregaat met pompelement
en drukbegrenzingsklep
• Smeerstofleidingen, bestaande uit hoofd-
en eventuele nevenleidingen
• Progressieve verdelers.
Bij het inschakelen van de pompmotor brengt
de zuigerpomp smeermiddel uit het
smeermiddelreservoir naar de
smeermiddeluitgang. Het aangesloten
pompelement pompt het smeermiddel verder
in de hoofdleiding. Via de hoofdleiding komt
het smeermiddel in de progressieve verdeler.
Hier volgt een opdeling van het smeermiddel
afhankelijk van het benodigde volume van het
te smeren smeerpunt.
Bij progressieve systemen met hoofd- en
nevenverdeler wordt door het smeermiddel
door de pomp naar de hoofdverdeler gepompt.
De hoofdverdeler verdeelt het smeermiddel
overeenkomstig.
de benodigde hoeveelheid naar de
nevenverdeler. Van hieruit gaat het
smeermiddel naar de smeerpunten.
6.1.1 Pompelement
Het pompelement resp. de pompelementen
doseren het smeermiddel en pompt het naar
de smeerpunten of verdeler. Afhankelijk van de
benodigde smeermiddelhoeveelheid staan er
vijf verschillende pompelementen in het bereik
van 0,8- tot 5 cm
3
/min ter beschikking (zie
hoofdstuk 4.3.2 en 4.3.4 Montagehandleiding).
6. Werking van progressieve systemen

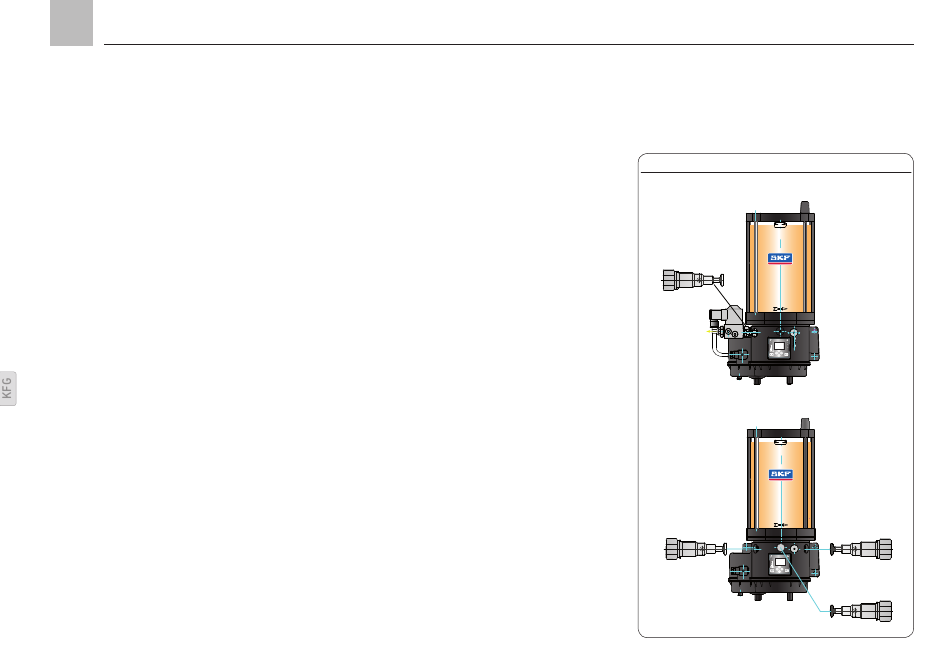

Plaatsing van de pompelementen, afb. 1
max
1
2
3
max
1
1
2
3
3
2
