Montagehandleiding
4.10 Ontlastklep met geïntegreerde drukbegrenzingsklep
(voor inleidingsinstallaties met VR-verdelers)
Technische gegevens
Ontlastklep 12 V DC / 24 VDC
Ingangsspanning . . . . . . . 12 VDC
Nominaal vermogen . . . 26 Watt
Nominale stroom . . . . . . 2,18 A
Inschakelduur bij 35°C . . 100%
Beschermingsklasse . . . . IP 65
Drukbegrenzingsklep
Instellingsdruk . . . . . . . . . . .200 bar
Connector conform DIN EN 175301803
Ontlastklep 230 VAC
Ingangsspanning . . . . . . . . 230 VAC
Spoelspanning . . . . . . . . . . . 205 VDC
Nominaal vermogen . . . . . 26 Watt
Nominale stroom . . . . . . . . 0,13 A
Inschakelduur . . . . . . . . . . 100% bij 35 °C
Drukbegrenzingsklep
Instellingsdruk . . . . . . . . . .200 bar
Beschermingsklasse . . . . .IP 65
Connector conform DIN EN 17530-803
1) Ontlastklep met instellingsdruk van 130 bar op verzoek
24 VDC
26 Watt
1,2 A
100%
IP 65
1
)
Opmerking!
Bij gebruik met VKR-verdelers mag een
max. instellingsdruk van de drukbegrenzingsklep
van 130 bar niet overschreden worden.
max
Connector conform
DIN EN 17530-803
1
2
3
Pagina 41

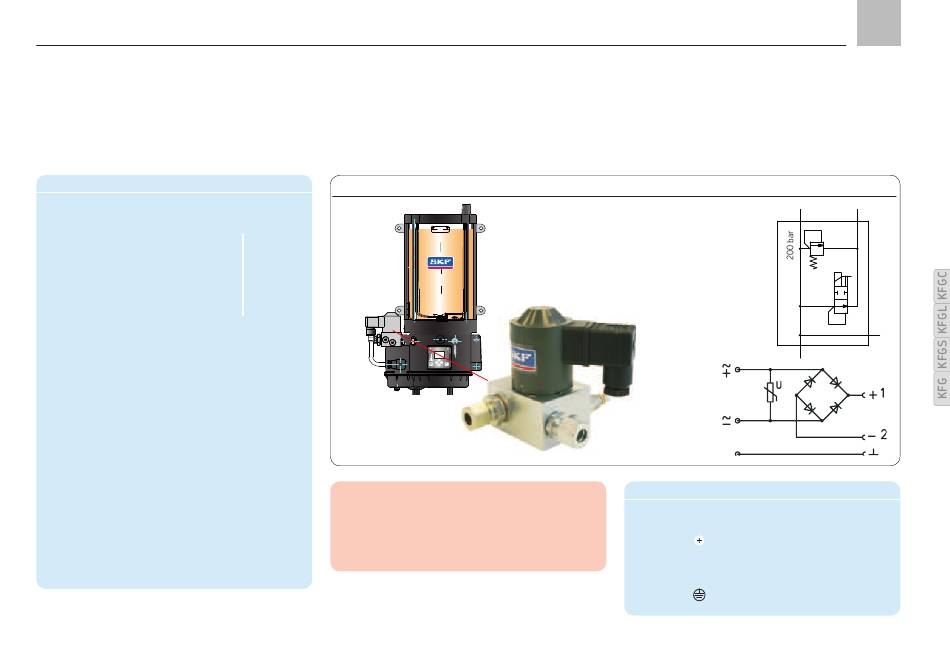

Ontlastklep/Drukbegrenzingsklep, afb. 30
P1
Hydraulisch
schakelschema
A
Elektrisch
schakelschema
Stekkertoekenning
PIN Beschrijving
= + (Stroom) Potentiaal
1
stroomvoorziening
2
= - Massa
3
=
PE
NL
T
P2
