11. KFGC-besturing
11. KFGC-besturing
11.1 Module KFGC (CAN-bus)
Het display- en de bedieningseenheid wordt
door een doorzichtige kunststofafdekking
beschermd tegen spatwater en mechanische
schade. Voor het bedienen moet de afdekking
zijn verwijderd en aansluitend weer worden
gemonteerd.

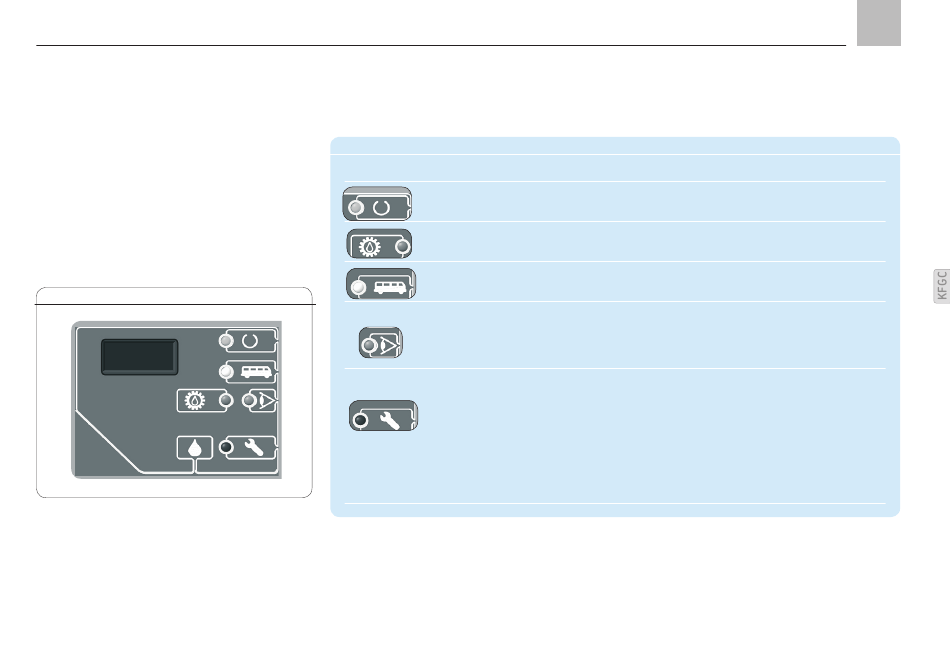

Display KFGL, afb. 22
Weergave- en bedieningselementen van het KFGC-bedieningsdisplay.
Weergave
LED-kleur
Omschrijving
groen
POWER-LED
blauw
Pomp-LED
wit
BUS-LED
geel
CS / MC-LED
rood
Fout-LED
Functie
brandt als bedrijfsspanning is geactiveerd.
brandt als de pomp is geactiveerd.
brandt als de communicatie naar het CAN-netwerk
met succes tot stand is gebracht.
brandt kort als de besturing op een ingang een signaal
van een zuigerdetector (CS), drukschakelaar (PS) of
door het machinecontact (MC) detecteert.
LED brandt:
Weergave van een storing zonder direct effect op het
smeerprogramma (bijv. kabelbreuk stuurklep).
Het smeerprogramma blijft actief ondanks foutmelding.
LED knippert:
Weergave van een storing met effect op het
smeerprogramma (bijv. kabelbreuk in de zuigerdetector).
Het smeerprogramma wordt afgebroken.
