OPMERKING
Indien de afvoergaten van de buitenunit geblokkeerd
worden, voorzie dan een ruimte van minstens 300 mm
onder de buitenunit.

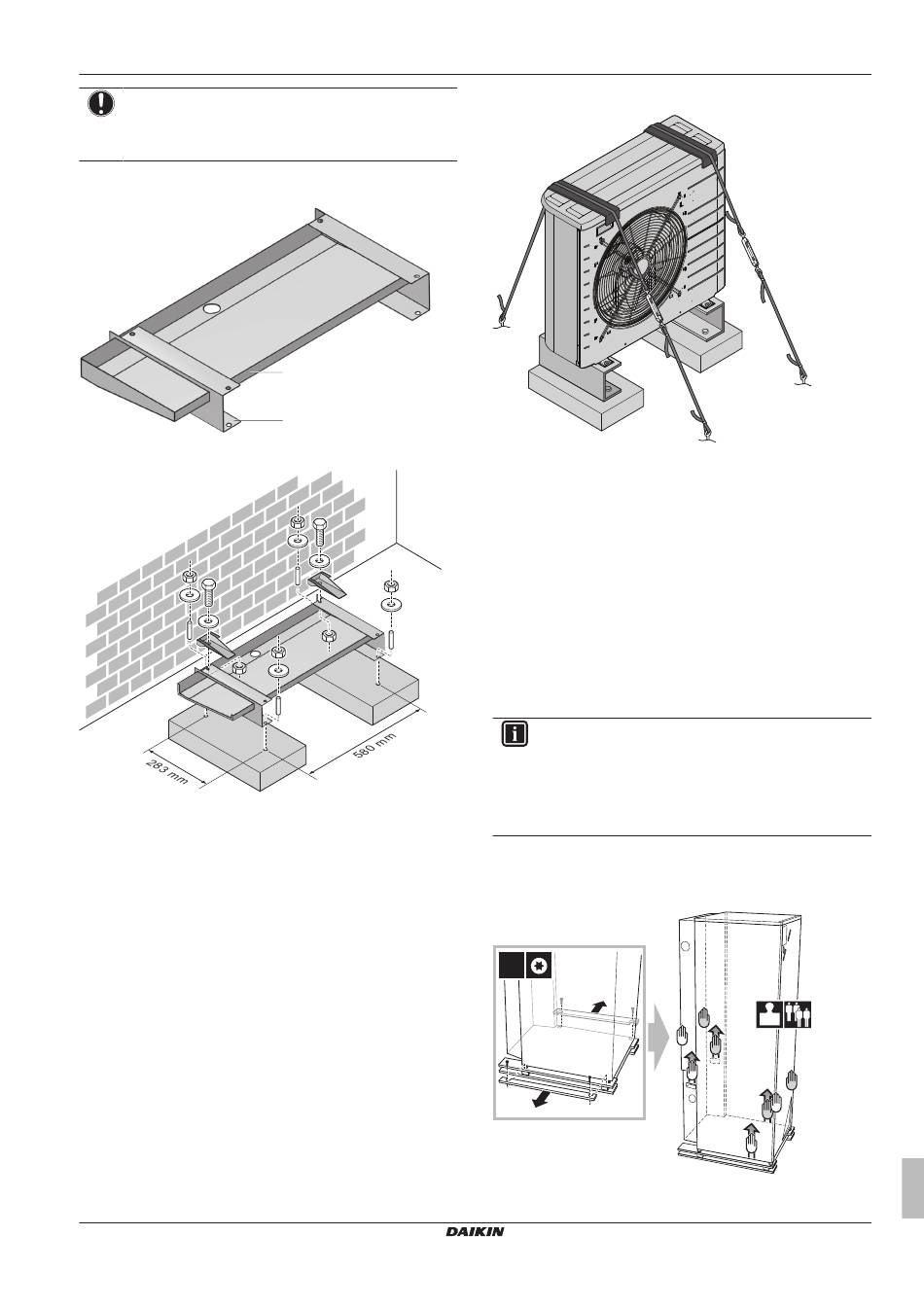

Door een additionele lekbakkit (EKDP008CA) te gebruiken, kan het
afgevoerd water opgevangen worden. De lekbakkit bevat:
a
Lekbak
b
U-profielen
7.3.6
Ervoor zorgen dat de buitenunit niet kan
omvallen
Wanneer de unit staat waar hevige windstoten de unit kunnen doen
overhellen, neem dan de volgende maatregelen:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding
(ter plaatse te voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat
de kabels de verf niet kunnen beschadigen (ter plaatse te
voorzien).
4 Maak de uiteinden van de kabels vast. Span deze uiteinden
aan.
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
a
b
7.4
De binnenunit monteren
7.4.1
Over het monteren van de binnenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
Typische werkstroom
De binnenunit monteren omvat typisch de volgende stappen:
1
De binnenunit installeren.
7.4.2
Voorzorgen bij het monteren van de
binnenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.4.3
De binnenunit plaatsen
1 Hef de binnenunit van het pallet op en zet ze op de vloer.
4×
2 Schuif de binnenunit op haar plaats.
Uitgebreide handleiding voor de installateur
7 Installatie
120kg
33
