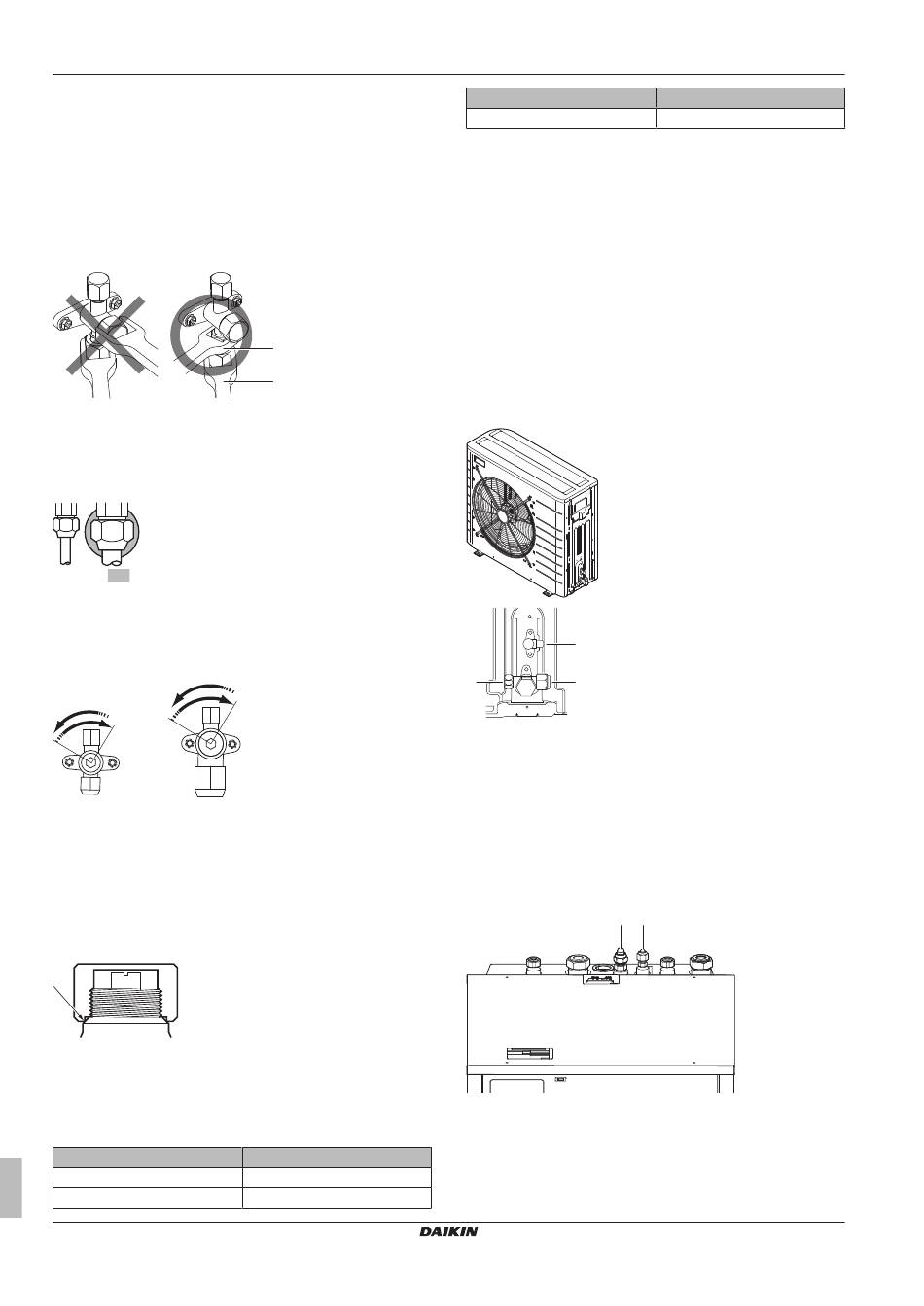

7 Installatie
a
Servicepoort en dop van de servicepoort
b
Klepsteel
c
Aansluiting voor buis te plaatse
d
Steeldop
▪ Houd beide afsluiters open tijdens de bewerking.
▪ Oefen NIET teveel kracht uit op de klepsteel. Anders kan de
behuizing van de afsluiter breken.
▪ Open of sluit altijd de afsluiter eerste met een moersleutel en los
schroef dan de getrompte moer los of span deze aan met een
momentsleutel. Zet de moersleutel NIET op de steeldop, omdat dit
anders voor koelmiddellekken kan zorgen.
a
Moersleutel
b
Momentsleutel
▪ Wanneer verwacht wordt dat de werkdruk laag zal zijn (tijdens het
koelen bij lage buitenluchttemperaturen, bijv.), sluit dan de
getrompte moer in de afsluiter op de gasleiding voldoende af met
een siliconendichting als maatregel tegen het bevriezen.
Siliconendichting, zorg ervoor dat er geen openingen zijn.
De afsluiter openen/sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel (vloeistofzijde: 4 mm, gaszijde: 6 mm)
in de klepsteel en draai de klepsteel:
Linksom om te openen.
Rechtsom om te sluiten.
3 Als de klepsteel niet verder kan worden gedraaid, stop dan met
draaien. De afsluiter is nu open/gesloten.
Omgaan met de steeldop
Houd rekening met de volgende richtlijnen:
▪ De steeldop is afgedicht op de plaatsen die met een pijl zijn
aangeduid. Beschadig dit NIET.
▪ Zorg dat u na het werken met de afsluiter de steeldop goed
vastdraait.
▪ Zie de onderstaande tabel voor aanhaalmomenten.
▪ Controleer na het vastspannen van de steeldop of er geen
koelmiddel lekt.
Item
Steeldop, vloeistofzijde
Steeldop, gaszijde
Uitgebreide handleiding voor de installateur
36
a
b
Aanhaalmoment (N∙m)
13,5~16,5
22,5~27,5
Item
Dop van de servicepoort
Omgaan met de servicedop
Houd rekening met de volgende richtlijnen:
▪ Gebruik altijd een vulslang met een klepdepressorpin, omdat de
servicepoort een Schrader-klep is.
▪ Als u met de servicepoort gedaan hebt, draai dan de dop van de
servicepoort goed vast. Zie de tabel in hoofdstuk
steeldop" op pagina 36
voor aanhaalmomenten.
▪ Controleer na het vastdraaien van de dop van de servicepoort of
er koelmiddel lekt.
7.5.8
De koelmiddelleiding op buitenunit
aansluiten
1 Sluit het aansluitstuk van het koelmiddel in vloeistoffase
komende van de binnenunit aan op de vloeistofafsluiter van de
buitenunit.
a
b
c
a
Vloeistofafsluiter
b
Gasafsluiter
c
Servicepoort
2 Sluit het aansluitstuk van het koelmiddel in gasfase komende
van de binnenunit aan op de koelmiddelafsluiter van de
buitenunit.
7.5.9
De koelmiddelleidingen op binnenunit
aansluiten
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
b
a
a
Aansluiting voor de koelvloeistof
b
Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de
koelgasaansluiting van de binnenunit.
ERLQ004~008CA + EHVH/X04+08S18+26CB
Aanhaalmoment (N∙m)
11,5~13,9
"Omgaan met de
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
