7.7.6
De label voor fluorhoudende
broeikasgassen bevestigen
OPMERKING
De nationale uitvoering van EU-reglementeringen inzake
bepaalde gefluoreerde broeikasgassen kan vereisen dat
de desbetreffende officiële taal op de unit gehanteerd moet
worden. Om deze reden wordt bij de unit een extra
meertalig
label
voor
geleverd.

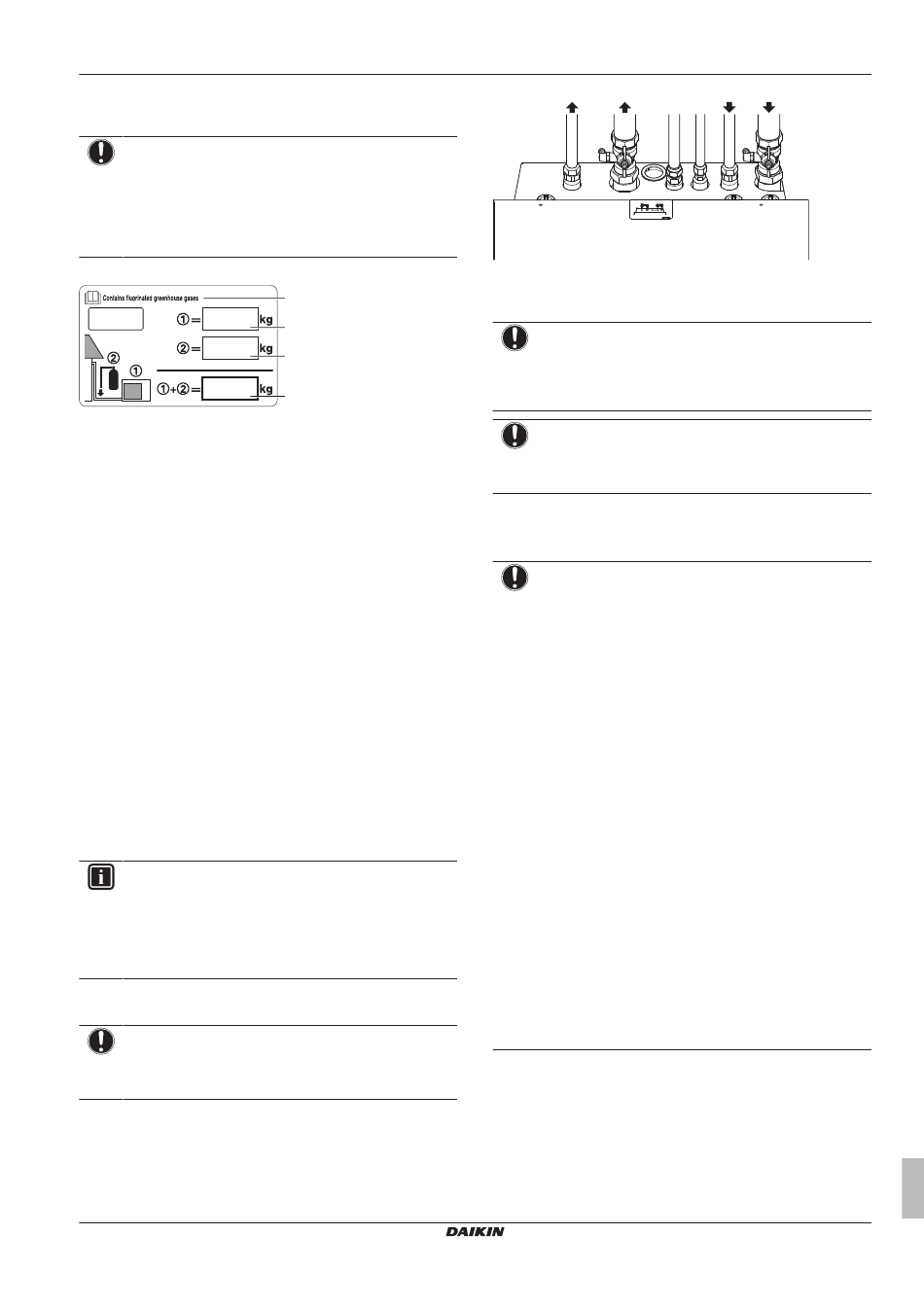

1 Vul de label als volgt in:
a
Neem de toepasselijke taal uit het meertalige label voor
fluorhoudende broeikasgassen en kleef deze op a.
b
Koelmiddelvulling af fabriek: zie naamplaatje van de unit
c
Bijgevulde hoeveelheid koelmiddel
d
Totale hoeveelheid koelmiddelvulling
2 Bevestig het label op de binnenkant van de buitenunit naast de
gas- en vloeistofafsluiters.
7.8
De waterleidingen aansluiten
7.8.1
Over het aansluiten van de waterleidingen
Vooraleer de waterleidingen aan te sluiten
Controleer of de binnen- en buitenunits zijn gemonteerd.
Typische werkstroom
De waterleidingen aansluiten omvat typisch de volgende stappen:
1
De waterleidingen van de binnenunit aansluiten.
2
De overdrukveiligheidsklep op de afvoer aansluiten.
3
Het watercircuit vullen.
4
De warmtapwatertank vullen.
5
De waterleidingen isoleren.
6
De hercirculatieleidingen aansluiten.
7.8.2
Voorzorgen bij het aansluiten van de
waterleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.8.3
De waterleidingen aansluiten
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de leidingen
aansluit. Vervormde leidingen kunnen storingen in de unit
veroorzaken.
Er zijn 2 afsluiters voorzien voor service en onderhoud. Monteer een
op de wateringang en een op de wateruitgang. Let op in welke
richting u ze monteert. De richting van de geïntegreerde aftap- en
vulkranen is belangrijk voor servicewerkzaamheden.
1 Monteer de afsluiters op de waterleidingen.
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
gefluoreerde
broeikasgassen
a
b
c
d
c
a
a
Uitgang water ruimteverwarming/-koeling
b
Ingang water ruimteverwarming/-koeling
c
Uitgang warm tapwater
d
Ingang koud tapwater (koudwatertoevoer)
OPMERKING
Er wordt geadviseerd de afsluiters te monteren op de
aansluitingen voor de ingang van het koud tapwater en de
uitgang van het warm tapwater. De afsluiters moeten ter
plaatse voorzien worden.
OPMERKING
Om niets in de omgeving te beschadigen wanneer water
zou lekken, wordt tijdens afwezigheden geadviseerd de
afsluiters op de ingang van het koud water te sluiten.
2 Schroef de moeren van de binnenunit op de afsluiters.
3 Sluit de ingang- en uitgangleidingen van het warm tapwater aan
op de binnenunit.
OPMERKING
▪ Monteer
een
drukafvoerapparaat op de aansluiting van de inlaat van
koud water van de warm tapwatertank.
▪ Om te voorkomen dat er water zou terugstromen, is het
raadzaam om conform de geldende wetgeving een
terugslagklep te monteren op de waterinlaat van de
warm tapwatertank.
▪ Er wordt best een drukregelaar geïnstalleerd op de
koud-waterinlaat, conform de geldende wetgeving.
▪ Op
de
koud-waterinlaat
expansievat conform de geldende wetgeving te worden
geïnstalleerd.
▪ Er wordt geadviseerd een drukveiligheidsklep te
monteren op een plaats hoger dan de bovenkant van
de tank voor warm tapwater. Door de tank voor warm
tapwater te verwarmen, zet het water uit, waardoor de
waterdruk in de tank tot boven de maximumdruk van de
tank kan stijgen indien geen drukveiligheidsklep werd
gemonteerd. De installatie ter plaatse (leidingen,
aftappunten, enz.) aangesloten op de tank zal deze
hoge druk ook ondervinden. Om dit te voorkomen moet
een
drukveiligheidsklep
beveiliging tegen overdrukken hangt af van de juiste
werking
van
de
drukveiligheidsklep. Indien deze NIET correct werkt, zal
overdruk
de
tank
veroorzaken.
Om
controleren is regelmatig onderhoud vereist.
7.8.4
De hercirculatieleiding aansluiten
Voorwaarde: Alleen nodig als u hercirculatie in uw systeem moet
hebben.
1 Schroef de 4 schroeven los die het bovenpaneel bevestigen en
verwijder ze.
2 Verwijder het bovenpaneel van de unit.
Uitgebreide handleiding voor de installateur
7 Installatie
d
b
aftapgereedschap
en
een
dient
bovendien
een
geplaatst
worden.
De
ter
plaatse
gemonteerde
vervormen
en
waterlekkages
de
goede
werking
ervan
39
