7 Installatie
4×

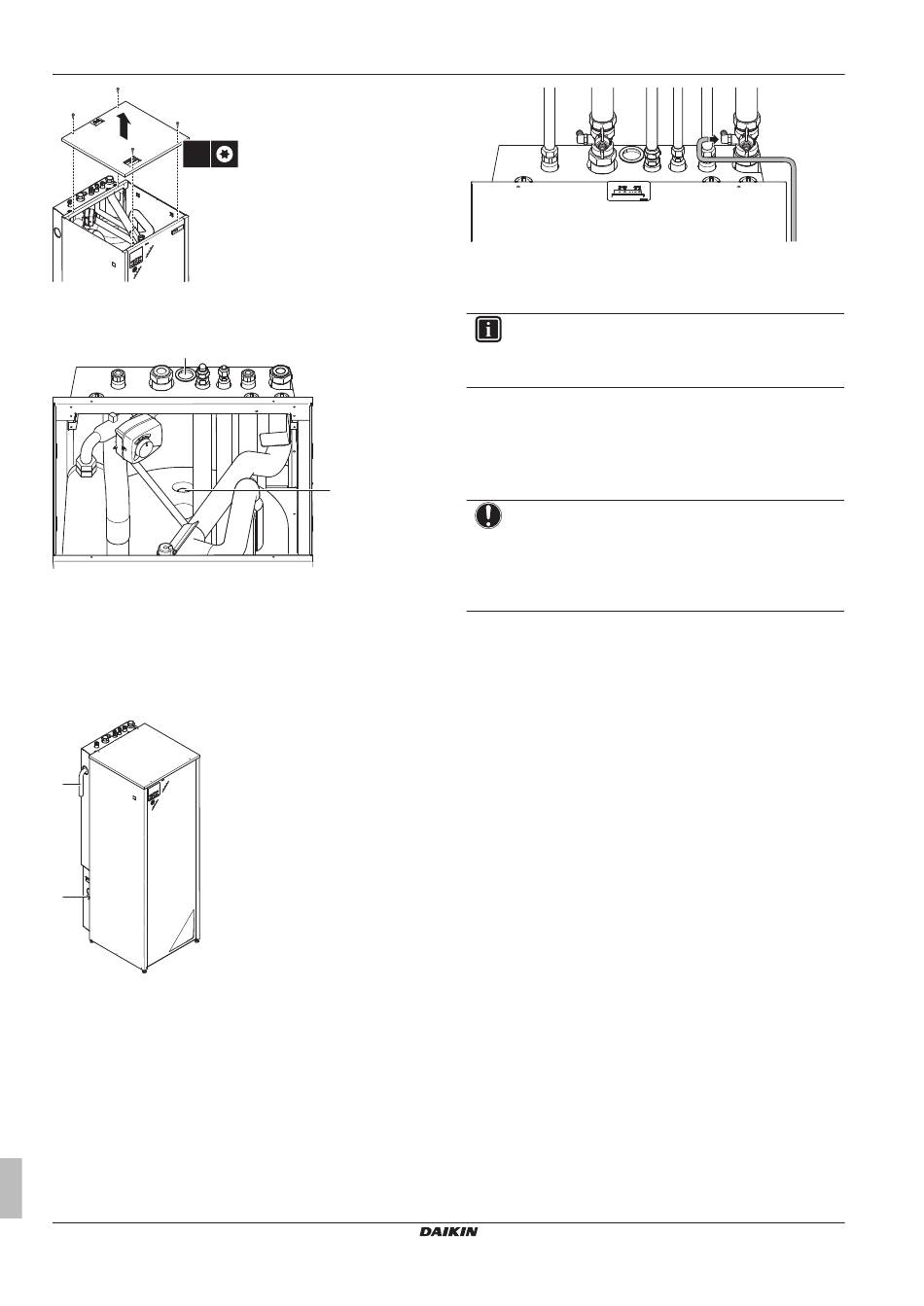

3 Sluit de hercirculatieleiding aan op de hercirculatieaansluiting
(b) en breng de leiding doorheen het gat in de achterzijde van
de unit (a).
a
a
Gat om leiding doorheen te brengen
b
Hercirculatieaansluiting
4 Zet de behuizing terug vast.
7.8.5
De drukveiligheidsklep op de afvoer
aansluiten
De uitblaas van de drukveiligheidsklep komt uit de achterzijde van
de unit.
a
b
a
Uitblaas van de overdruk
b
Aflaatuitlaat (alleen voor EHVX)
De uitblaas moet conform de geldende wetgeving op een geschikte
afvoer aangesloten worden. Het is raadzaam een vergaarbak te
gebruiken.
7.8.6
Het watercircuit vullen
1 Sluit de watertoevoerslang aan op de vulkraan.
Uitgebreide handleiding voor de installateur
40
2 Open de vulkraan.
3 Zorg ervoor dat het automatisch ontluchtingsventiel open staat
(minstens 2 draaien).
4 Vul met watercircuit tot de manometer een druk aangeeft van
±2,0 bar.
5 Ontlucht het watercircuit zoveel als mogelijk.
6 Sluit de vulkraan.
7 Koppel de watertoevoerslang los van de vulkraan.
b
7.8.7
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
7.8.8
De leidingen van het volledige watercircuit MOETEN worden
geïsoleerd om geen condensatie te hebben tijdens het koelen en om
ervoor te zorgen dat de verwarmings- en koelcapaciteit niet
vermindert.
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
7.9
7.9.1
Vooraleer de elektrische bedrading aan te sluiten
Let op de volgende punten:
▪ De koelmiddelleiding is aangesloten en gecontroleerd
▪ De waterleiding is aangesloten
INFORMATIE
Om het ontluchtingsventiel te situeren, zie Onderdelen:
Binnenunit in hoofdstuk
"14 Technische gegevens" op
pagina 89.
OPMERKING
De waterdruk op de manometer varieert volgens de
watertemperatuur
(hogere
watertemperatuur).
De waterdruk moet echter steeds groter dan 1 bar zijn om
te voorkomen dat lucht in het circuit zou binnendringen.
De tank voor warm tapwater vullen
handmatig
de
ter
De waterleidingen isoleren
De elektrische bedrading
aansluiten
Over het aansluiten van de elektrische
bedrading
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
druk
bij
hogere
plaatse
geplaatste
4P384973-1 – 2015.01
