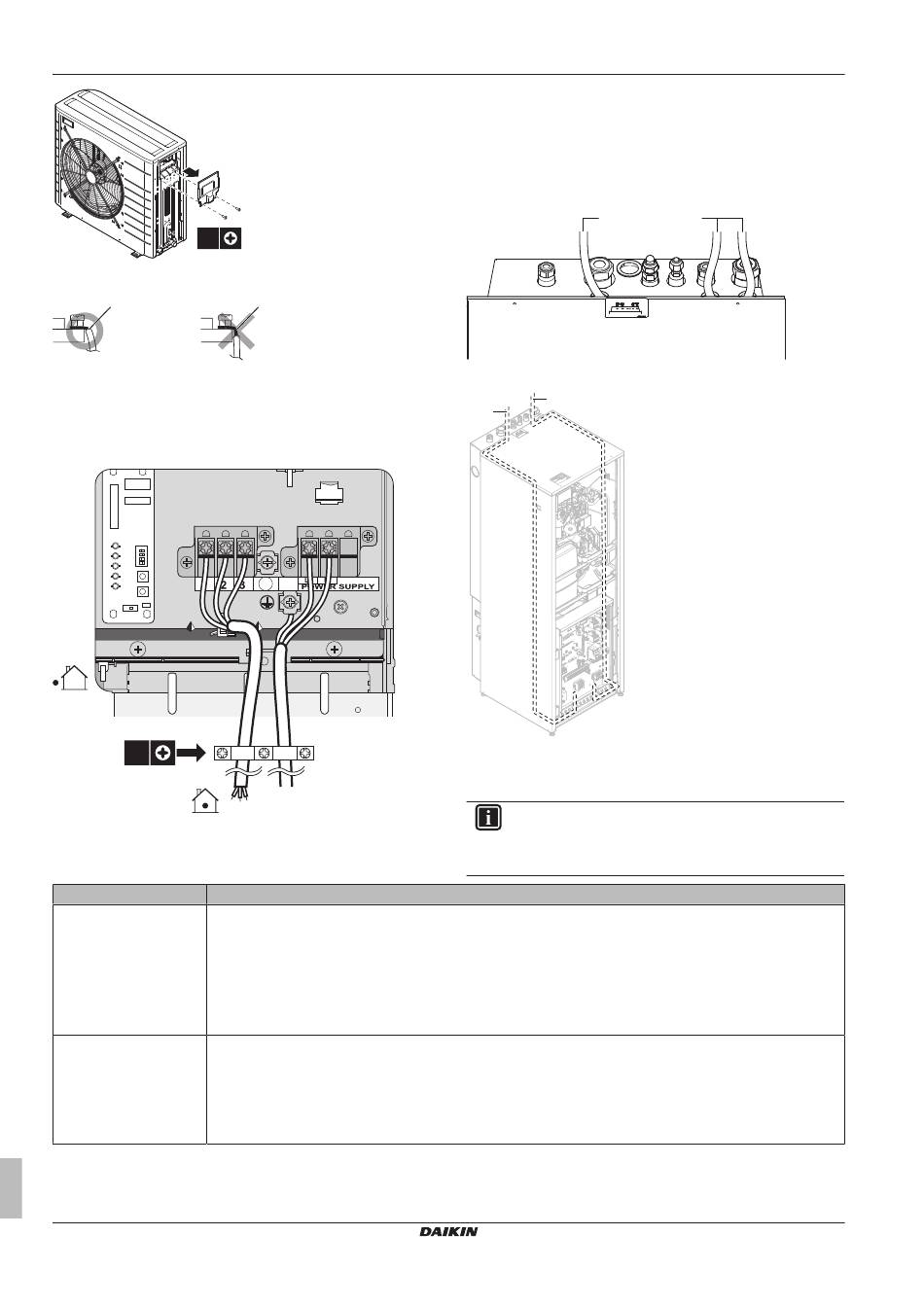

7 Installatie
2
2×
3 Strip de isolatie (20 mm) van de draden af.
a
a
Strip de draad tot aan dit punt
b
Als te veel draad wordt gestript, kan dit tot elektrische
schokken of lekkages leiden.
4 Open de draadklem.
5 Sluit de doorverbindingskabel en de elektrische voeding als
volgt aan:
3×
1 2 3
6 Plaats het deksel op de schakelkast.
Tracés
Mogelijke kabels (afhankelijk van het type unit en de geïnstalleerde opties)
a
▪ Contact voorkeurvoeding
Lage spanning
▪ Gebruikersinterface
▪ Digitale ingangen voor het energieverbruik (ter plaatse te voorzien)
▪ Buitenomgevingstemperatuursensor (optie)
▪ Binnenomgevingstemperatuursensor (optie)
▪ Elektrische meters (ter plaatse te voorzien)
b
▪ Doorverbindingskabel
Elektrische voeding voor
▪ Elektrische voeding met normaal kWh-tarief
hoge spanning
▪ Elektrische voeding met voorkeur kWh-tarief
▪ Elektrische voeding voor back-upverwarming
▪ Elektrische voeding voor de bodemplaatverwarming (optie)
Uitgebreide handleiding voor de installateur
42
1
b
7.9.6
De elektrische bekabeling op de
binnenunit aansluiten
1 Om de binnenunit te openen, zie
openen" op pagina 30
en
"7.2.4 Het deksel van de schakelkast
van de binnenunit openen" op
2 De bedrading moet langs boven in de unit geleid worden:
a
3 De bedrading moet in de unit de volgende tracés volgen:
b+c
a
4 Bevestig
de
kabel
kabelbinderbevestigingen, zodat de kabels gespannen liggen
en NIET in contact komen met de leidingen of scherpe randen.
INFORMATIE
De schakelkast kan gekanteld worden om aan de
temperatuursensor voor het warm tapwater te kunnen. De
schakelkast mag NIET van de unit verwijderd worden.
ERLQ004~008CA + EHVH/X04+08S18+26CB
"7.2.3 De binnenunit
pagina 30.
b+c
met
kabelbinders
op
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
de
