Typische werkstroom
De elektrische bedrading aansluiten omvat typisch de volgende
stappen:
1
Controleren of het voedingssysteem voldoet aan de elektrische
specificaties van de warmtepomp.
2
De elektrische bedrading aansluiten op de buitenunit.
3
De elektrische bedrading aansluiten op de binnenunit.
4
De hoofdvoeding aansluiten.
5
De voeding van de backupverwarming aansluiten.
6
De gebruikersinterface aansluiten.
7
De afsluiters aansluiten.
8
De elektrische meters aansluiten.
9
De pomp van het warm tapwater aansluiten.
10 De alarm-output aansluiten.
11 De
AAN/UIT-output
van
aansluiten.
12 De omschakeling naar een externe warmtebron aansluiten.
13 De digitale inputs voor het energieverbruik aansluiten.
7.9.2
Over het voldoen aan de normen inzake
elektriciteit
Alleen voor ERLQ006CAV3+ERLQ008CAV3
De apparatuur voldoet een de norm EN/IEC 61000-3-12 (Europese/
internationale technische norm die de grenzen vastlegt inzake
harmonische stromen geproduceerd door apparatuur aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
Alleen voor binnenunits
Zie
"7.9.8 De voeding van de back-upverwarming aansluiten" op
pagina 43.
7.9.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
INFORMATIE
Zie
"14.6 Bedradingsschema" op pagina 97
informatie over de legende en de plaats waar het
bedradingsschema in de unit gevonden kan worden.
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.9.4
Richtlijnen bij het aansluiten van
elektrische bedrading
Denk aan de volgende punten:

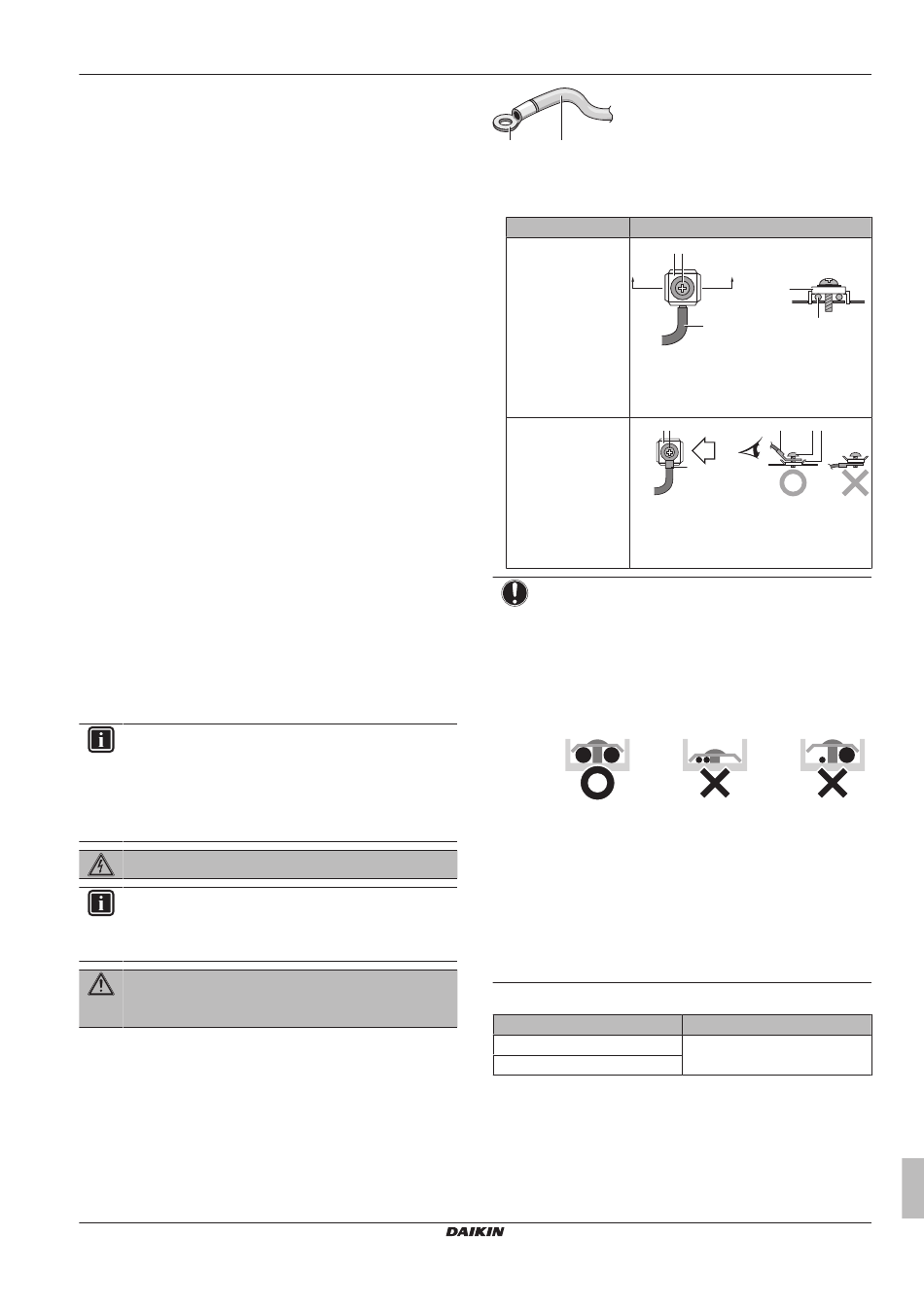

▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Glijd het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
de
ruimtekoeling/verwarming
voor meer
meeraderige
kabel
als
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Eénaderige draad
A
a Eenaderige draad met open lus
b Schroef
c Platte sluitring
c b
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
OPMERKING
Voorzorgsmaatregelen
voedingskabels:
▪ Sluit geen kabels met een verschillende dikte aan op
de
voedingsklemmenstrook
voedingskabels kunnen abnormaal warm worden).
▪ Ga bij het aansluiten van draden met eenzelfde dikte te
werk zoals hieronder afgebeeld.
▪ Gebruik
voor
de
stroomdraad en sluit hem stevig aan; maak dan vast
om druk van buitenuit op de klemmenstrook te
voorkomen.
▪ Draai de klemschroeven vast met een geschikte
schroevendraaier. Een schroevendraaier met een
kleine kop beschadigt de schroefkop en maakt degelijk
vastzetten onmogelijk.
▪ Als klemschroeven te vast worden aangespannen,
dreigen ze te breken.
Aanhaalmomenten
Item
M4 (X1M)
M4 (aarding)
7.9.5
De elektrische bekabeling op de
buitenunit aansluiten
1 Verwijder de 2 schroeven van het deksel van de schakelkast.
2 Verwijder het deksel van de schakelkast.
Uitgebreide handleiding voor de installateur
7 Installatie
Methode
c b
AA´
A´
c
a
a
a
b
c
B
B
a
bij
het
installeren
van
(loshangende
bedrading
de
aangegeven
Aanhaalmoment (N•m)
1,2~1,5
41
