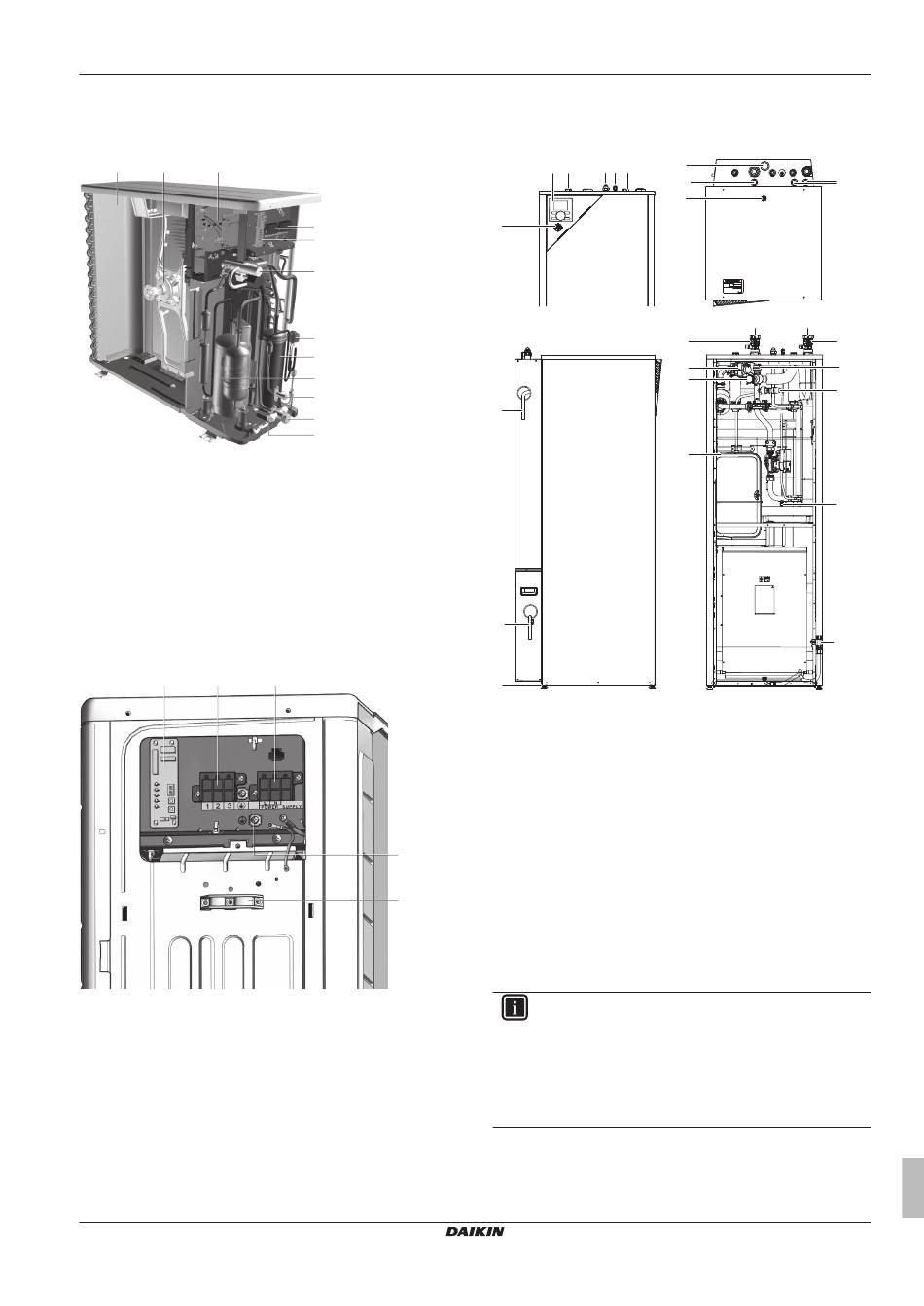

14.4
Onderdelen
14.4.1
Onderdelen: Buitenunit
l
k
a
a
Schakelkast hoofdprintplaat (printplaat voor inverter en
regeling)
b
Aansluitklemmen voor communicatie en elektrische
voeding
c
Serviceprintplaat
d
4-wegklep
e
Elektronische expansieklep (primair)
f
Accumulator
g
Compressor
h
Vloeistofafsluiter
i
Gasafsluiter
j
Servicepoort
k
Ventilatormotor
l
Warmtewisselaar
14.4.2
Onderdelen: Schakelkast (Buitenunit)
a
b
a
Serviceprintplaat
b
Aansluitklem communicatiekabel
c
Aansluitklem stroomtoevoerkabel
d
Aarding
e
Draadbinder
ERLQ004~008CA + EHVH/X04+08S18+26CB
Daikin Altherma – Lage-temperatuur-Split
4P384973-1 – 2015.01
b
c
d
e
f
g
h
i
j
c
d
e
14 Technische gegevens
14.4.3
Onderdelen: binnenunit
p
l
a b
k
c
t
w
o
a
Aansluiting gasleiding
b
Aansluiting vloeistofleiding
c
Manometer
d
Veiligheidsklep
e
Aftapkraan watercircuit
f
Ontluchting
g
Afsluitklep met vulklep (accessoire)
h
Waterfilter
i
Waterinlaataansluiting
j
Wateruitlaataansluiting
k
Warm tapwater: koud water IN
l
Warm tapwater: koud water UIT
m
Ingang bedrading bediening
n
Ingang bedrading elektrische voeding
o
Verstelbare poten
p
Gebruikersinterface (optioneel)
q
Aftapkraan in het circuit van de warmtapwatertank
r
Hercirculatieaansluiting
s
Gat voor de hercirculatieleiding en de bedrading van de opties
t
Aflaatuitlaat
u
Expansievat
v
3-wegsklep
w
Aflaatuitlaat (alleen voor EHVX)
INFORMATIE
Sommige onderdelen zijn NIET rechtstreeks bereikbaar
wanneer de bovenste plaat en/of de frontplaten verwijderd
zijn. De isolatie van de tank moet mogelijk verwijderd
worden door deze isolatie naar de achterkant van de tank
te schuiven. De onderdelen in de schakelkast zijn
bereikbaar door het deksel van de schakelkast te
verwijderen.
Uitgebreide handleiding voor de installateur
s
n
m
r
j
i
g
g
f
v
h
d
u
e
q
93
