1
3

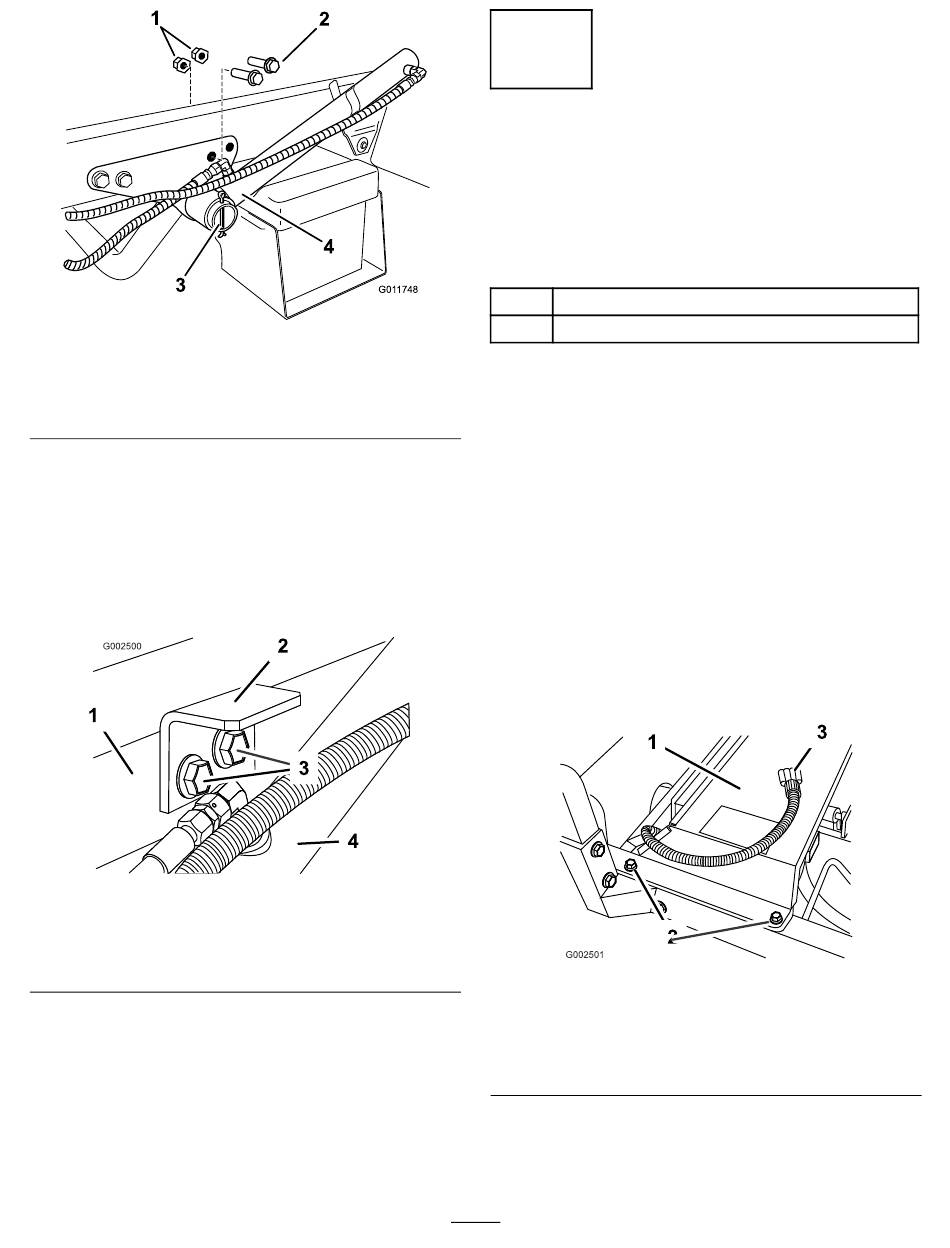

Figuur 16
Linkerkant getoond
1. Borgmoer
2. Bouten
2. Verwijder de borgpen waarmee de hefcilinder aan
de beugel is bevestigd en schuif de hefcilinder
naar buiten om ruimte te maken voor de
bevestigingsbeugels.
3. Monteer de bevestigingsbeugels met behulp van
de twee bouten en flensmoeren die u eerder hebt
verwijderd (Figuur 17).
Figuur 17
Linkerkant getoond
1. Beugel van de hefcilinder
2. Bevestigingsbeugel
4. Herhaal de procedure om de bevestigingsbeugel te
monteren aan de andere kant.
2
4
G011748
3. Hefcilinder
4. Borgpen
3. Bouten
4. Hefcilinder
8
Montage van het
radiateurscherm
(alleen voor Workman
3000-serie en 4000-serie)
Benodigde onderdelen voor deze stap:
1
Radiateurscherm
4
Bout (1/4 x 3/4 inch)
Procedure
Het radiateurscherm wordt geleverd met een extra
paneel dat wordt gemonteerd op voertuigen met
luchtkoeling. Verwijder de extra kap als u het scherm
monteert op een voertuig met luchtkoeling.
1. Zoek de voedingsconnector van het spuitsysteem op
de kabelboom die u eerder hebt gemonteerd.
2. Monteer het radiateurscherm op de radiateur van
het voertuig (Figuur 18).
Belangrijk: Leid de voedingsconnector van het
spuitsysteem naar de voorkant van de machine
en zorg ervoor dat de connector niet bekneld
raakt onder het radiateurscherm.
Linkerkant getoond
1. Radiateurscherm
2. Bout (3/8 x 1 inch)
3. Zet het scherm vast aan het frame met behulp van
vier bouten (3/8 x 1 inch).
20
®
Figuur 18
3. Voedingsconnector van
spuitsysteem
