11
Spuitbomen monteren
Benodigde onderdelen voor deze stap:
1
Middelste spuitboom
10
Bout (3/8 x 1-1/4 inches)
10
Borgmoer (3/8 inch)
2
Transporthouder van spuitbomen
4
Bout (1/2 x 1-1/4 inches)
4
Flensmoer (1/2 inch)
1
Verlengstuk van linker spuitboom
1
Verlengstuk van rechter spuitboom
Procedure
1. Haal de middelste spuitboom uit de verpakking.
2. Monteer de transporthouders aan de middelste
spuitboom met 6 bouten (3/8 x 1-1/4 inches) en 6
borgmoeren (3/8 inch). Plaats de onderdelen zoals
wordt getoond in Figuur 27.
1
3
4

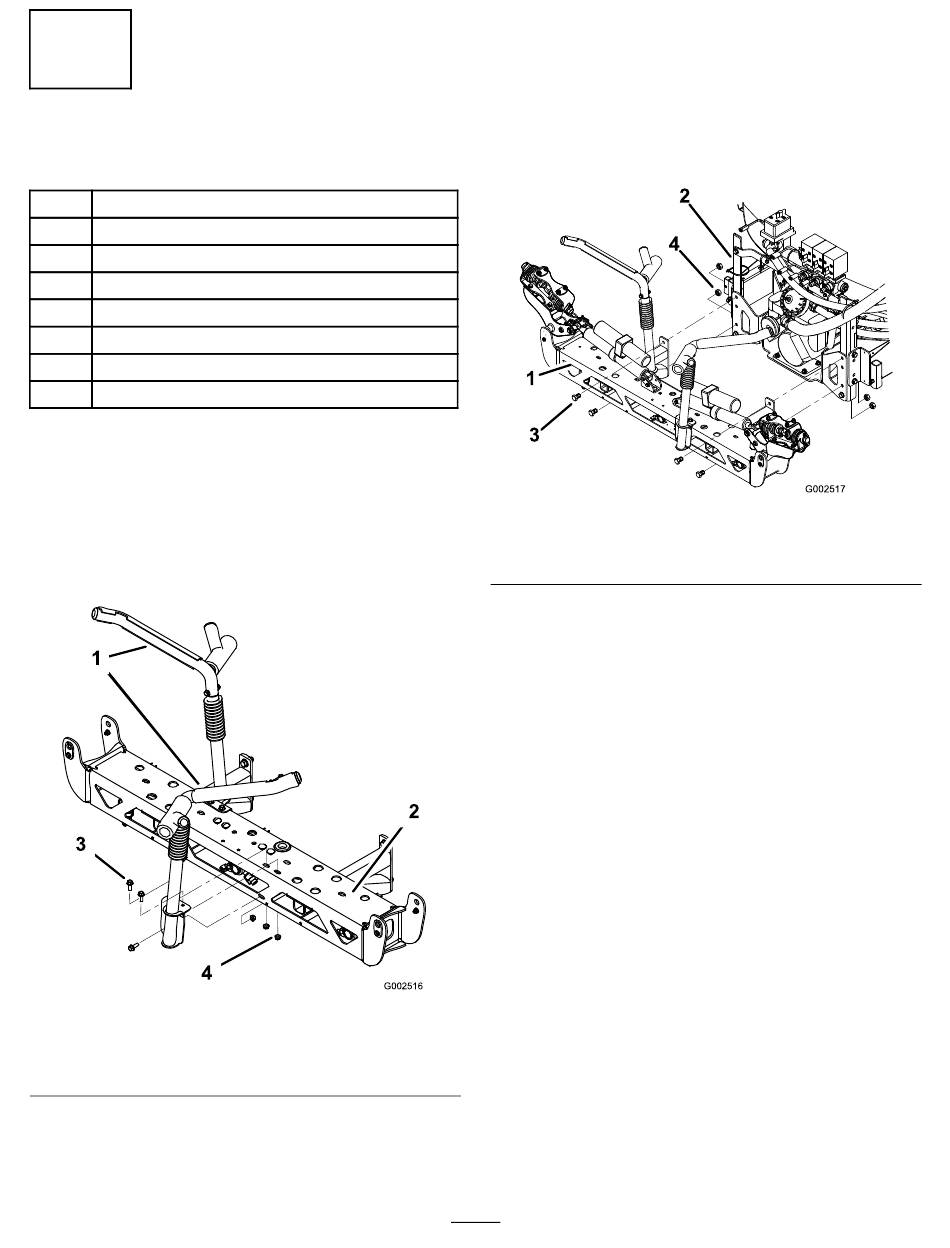

Figuur 27
1. Transporthouder van
spuitbomen
2. Middelste spuitboom
3. Monteer de middelste spuitboom aan het
spuitsysteem bij de bevestigingen van het frame van
de spuitboom zoals wordt getoond in Figuur 28 en
2
G002516
3. Bout (3/8 x 1-1/4 inches)
4. Borgmoer (3/8 inch)
gebruik hierbij 4 bouten (1/2 x 1-1/4 inches) en vier
borgmoeren (1/2 inch).
Opmerking: Indien nodig kunnen de
bevestigingen van het frame van de spuitboom
worden losgemaakt en worden afgesteld op de
middelste spuitboom om de openingen beter uit te
lijnen.
1
3
1. Middelste spuitboom
2. Spuitboom rechtop
4. Sluit de kabels van de actuators van de spuitboom aan
op de corresponderende stekkers op de kabelboom
van het spuitsysteem.
5. Stel het systeem in werking en schuif de stangen
van de actuators van de spuitboom naar buiten met
behulp van de schakelaars van de spuitboomlift.
Hierdoor is het mogelijk de verlengstukken van de
linker en rechter spuitboom te monteren.
6. Verwijder de vier bouten, de vier ringen en de vier
moeren op de scharnierplaat.
7. Bevestig het verlengstuk aan de middelste spuitboom
bij de scharnierplaat met behulp van de vier bouten,
vier ringen en vier moeren die u tijdens stap 6 hebt
verwijderd, zoals wordt getoond in Figuur 29.
Opmerking: Zorg ervoor dat alle
spuitdoppenhouders naar achteren wijzen.
24
2
4
G002517
Figuur 28
3. Bout (1/2 x 1-1/4 inches)
4. Borgmoer (1/2 inch)
