9

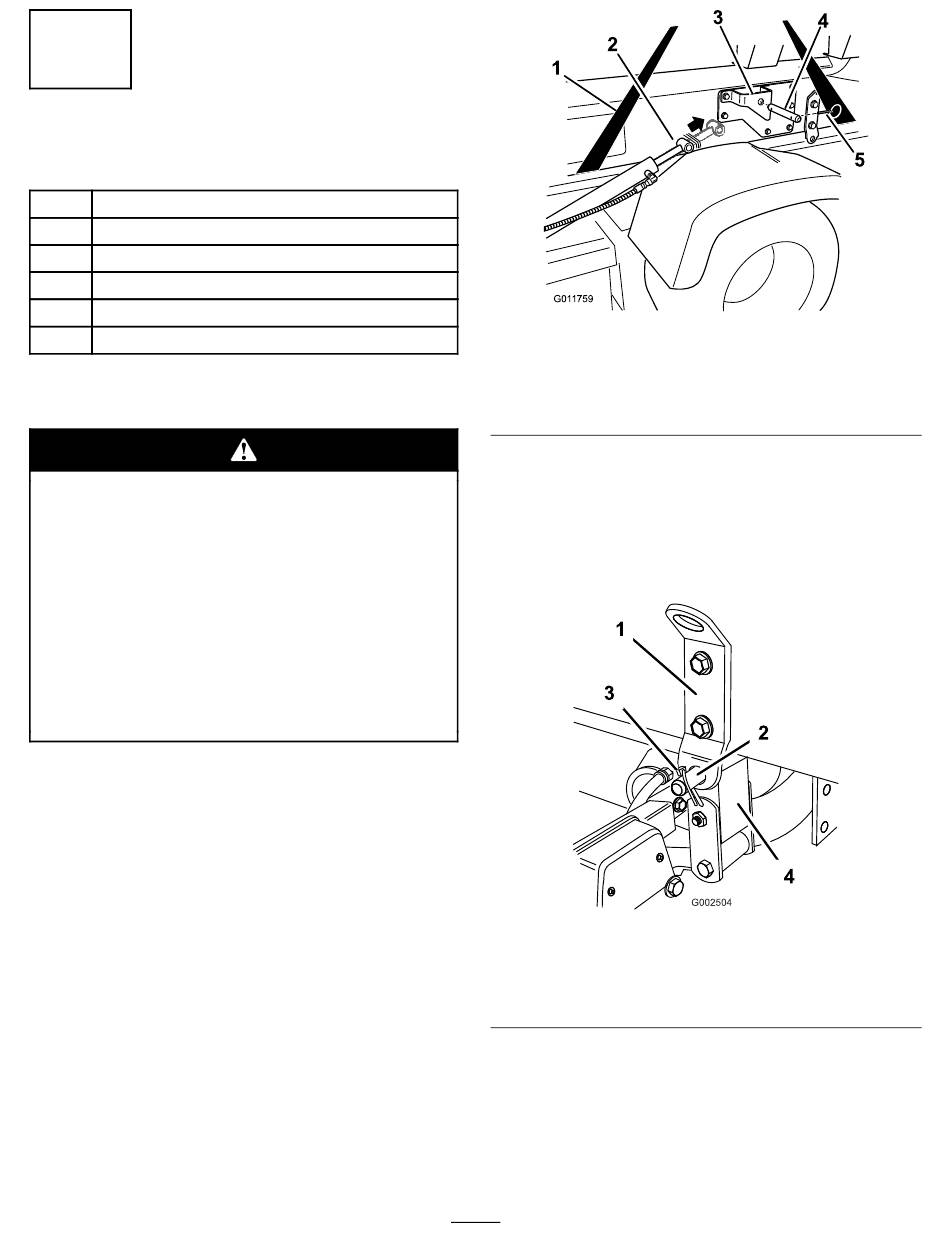

Het tankframe monteren
Benodigde onderdelen voor deze stap:
1
Tank en tankframe
2
Trekhaak pennen
4
Lynchpennen
2
Bout (1/2 x 1-1/2 inches)
4
Ringen (1/2 inch)
2
Moeren (1/2 inch)
Procedure
Bij het omgaan met de spuittankconstructie
moet u rekening houden met een risico
op opgeslagen energie. Als de constructie
niet goed is vastgezet bij het monteren of
verwijderen, waardoor u of anderen letsel
kunnen oplopen.
Gebruik altijd riemen en een hefinrichting om
de spuittankconstructie te ondersteunen
tijdens monteren, verwijderen en
onderhoudswerkzaamheden waarbij het
bevestigingsmateriaal wordt verwijderd.
1. Gebruik een hefinstallatie om het tankframe op te
tillen en plaats deze op het frame van de machine
met de pomp en de kleppen naar achteren gericht.
Opmerking: Er wordt aanbevolen de volgende
stappen uit te voeren met hulp van een tweede
persoon.
2. Laat het tankframe langzaam op het frame zakken.
3. Sluit de minkabel van de accu opnieuw aan en
start het voertuig om de hydraulische pompen te
activeren.
4. Schuif de hefcilinders naar buiten naar de beugels
op de glijder van de tank. Lijn de cilinderarmen uit
met de openingen in de beugels van de glijder van
de tank (Figuur 19).
2
1
G011759
1. Steunbanden
2. Hefcilinders
3. Beugels van de glijder van
de tank
5. Gebruik de gaffelpen en de lynchpen om de glijder
van de tank aan beide zijden van het voertuig aan de
hefcilinders te bevestigen.
6. Houd de scharnierende lip op de achterkant van het
tankframe recht voor de opening aan het uiteinde
van het frame van de machine (Figuur 20).
Linkerkant getoond
1. Scharnierende lip
2. Gaffelpen (3/4 inch)
7. Monteer een gaffelpen (3/4 inch) en twee
lynch-pennen aan de scharnierende lip om het
tankframe te bevestigen aan het frame van de
machine (Figuur 20).
8. Schuif de hefcilinders naar buiten om de tank
omhoog te brengen en het gewicht ervan te
21
3
4
Figuur 19
4. Gaffelpen
5. Lynchpen
Figuur 20
3. Lynchpen
4. Frame van machine
5
