Spuitboomscharnieren
smeren
Onderhoudsinterval: Om de 100 bedrijfsuren
Belangrijk: Als het spuitboomscharnier is
afgespoeld met water, moet al het water en vuil van
het scharnier worden verwijderd en moet nieuw vet
op het scharnier worden gesmeerd.
Type vet: nr. 2 smeervet voor algemene doeleinden op
lithiumbasis.
1. Veeg de smeernippels schoon zodat er geen
ongerechtigheden kunnen binnendringen in het lager
of de lagerbus.

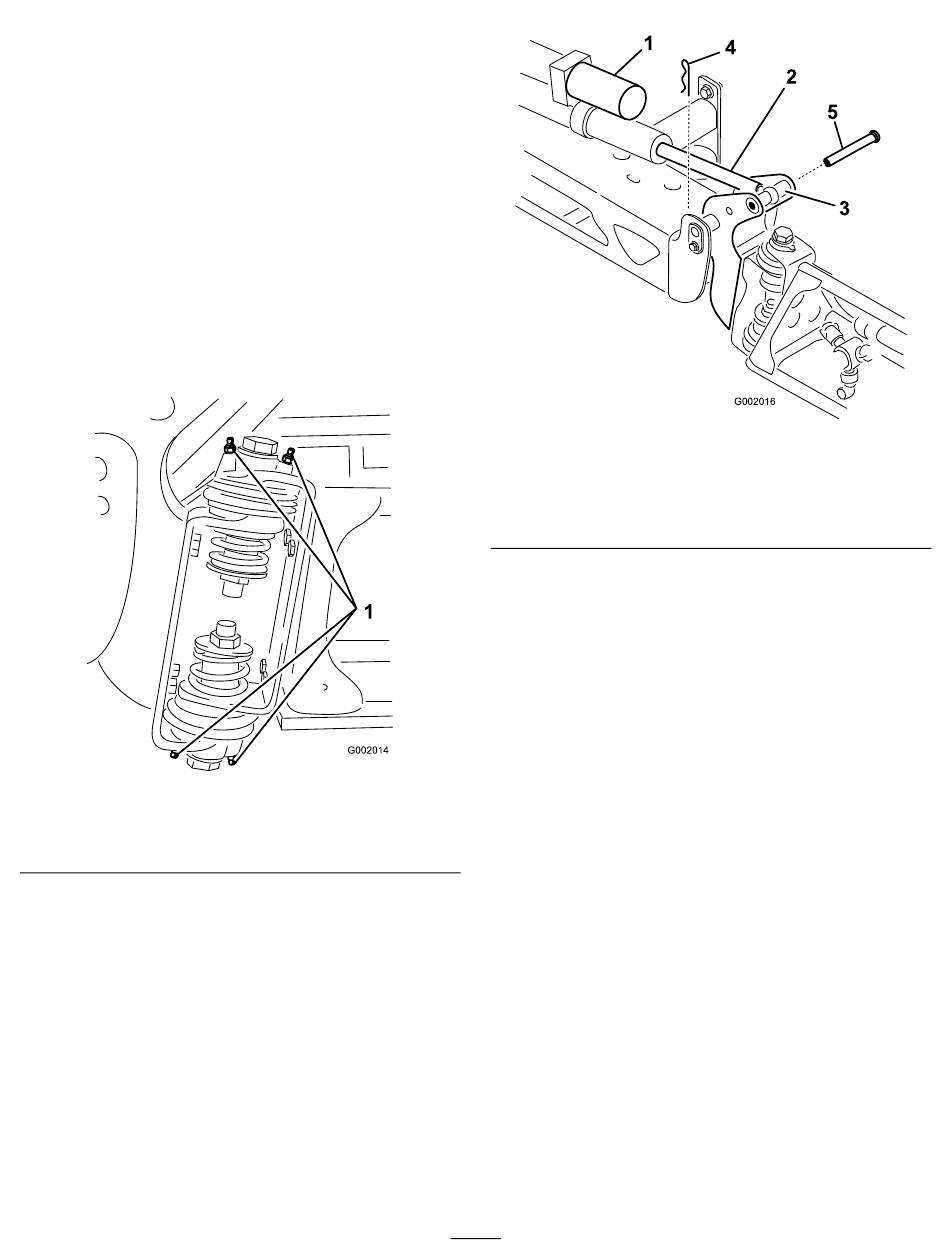

2. Pomp vet in het lager of de lagerbus bij elke
smeernippel Figuur 48.
Rechter spuitboom
1. Smeernippel
3. Veeg overtollig vet weg.
4. Herhaal deze procedure bij alle draaiarmen van de
spuitbomen.
Lagers van de actuatorstang
smeren
Onderhoudsinterval: Om de 400 bedrijfsuren/Jaarlijks
(houd hierbij de kortste periode aan)
Type vet: nr. 2 smeervet voor algemene doeleinden
op lithiumbasis.
1. Klap de spuitbomen in de spuitstand.
Figuur 48
2. Verwijder de borgpen van de draaipen (Figuur 49).
1
1. Actuator
2. Actuatorstang
3. Behuizing van draaipen
van spuitboom
3. Licht de spuitboom op en verwijder de pen
(Figuur 49). Breng de spuitboom langzaam omlaag
naar de harde stop.
4. Controleer de pen op beschadigingen en vervang
deze indien dit nodig is.
5. Pak het uiteinde van het lager van de actuatorstang
vast en spuit vet in het lager (Figuur 50). Veeg
overtollig vet weg.
46
4
2
5
3
G002016
Figuur 49
4. Borgpen
5. Pen
