9. U ziet een open rode draad uit het bestaande
zekeringenblok steken. Sluit deze draad aan op de
rode draad van het nieuwe zekeringenblok.
10. Plaats het zekeringenblok en de kabelboom naast
de bestaande zekeringenblokken met behulp van
de twee schroeven (nr. 10-24 x 3/4 inch) en twee
borgmoeren (nr. 10-24) zoals wordt getoond in
Figuur 12.
11. Zoek een geschikte plaats naast het zekeringenblok
om de zekeringensticker te bevestigen. Zorg ervoor
dat het oppervlak schoon en droog is en bevestig
vervolgens de sticker
12. Plaats de zekeringen en thermale onderbrekers:
A. Plaats de twee thermale onderbrekers van 30 A
in de zekeringsleuven van de hefinrichting van de
linker- en rechterboom (Figuur 12).
B. Steek de zekering van 10 A in de sleuf voor de
aandrijving van het spuitsysteem (Figuur 12).
13. Leid de kabelboom via de opening in de vloer onder
de stoelbasis naar achteren langs de aanwezige
bedrading.
14. Leid de kabelboom bij de kap van de rolbeugel
(achter de bestuurdersstoel) van onder de stoel
naar boven en over het frame. Zorg ervoor dat de
voedingsconnector van het spuitsysteem van onder
de machine naar buiten steekt (Figuur 13).

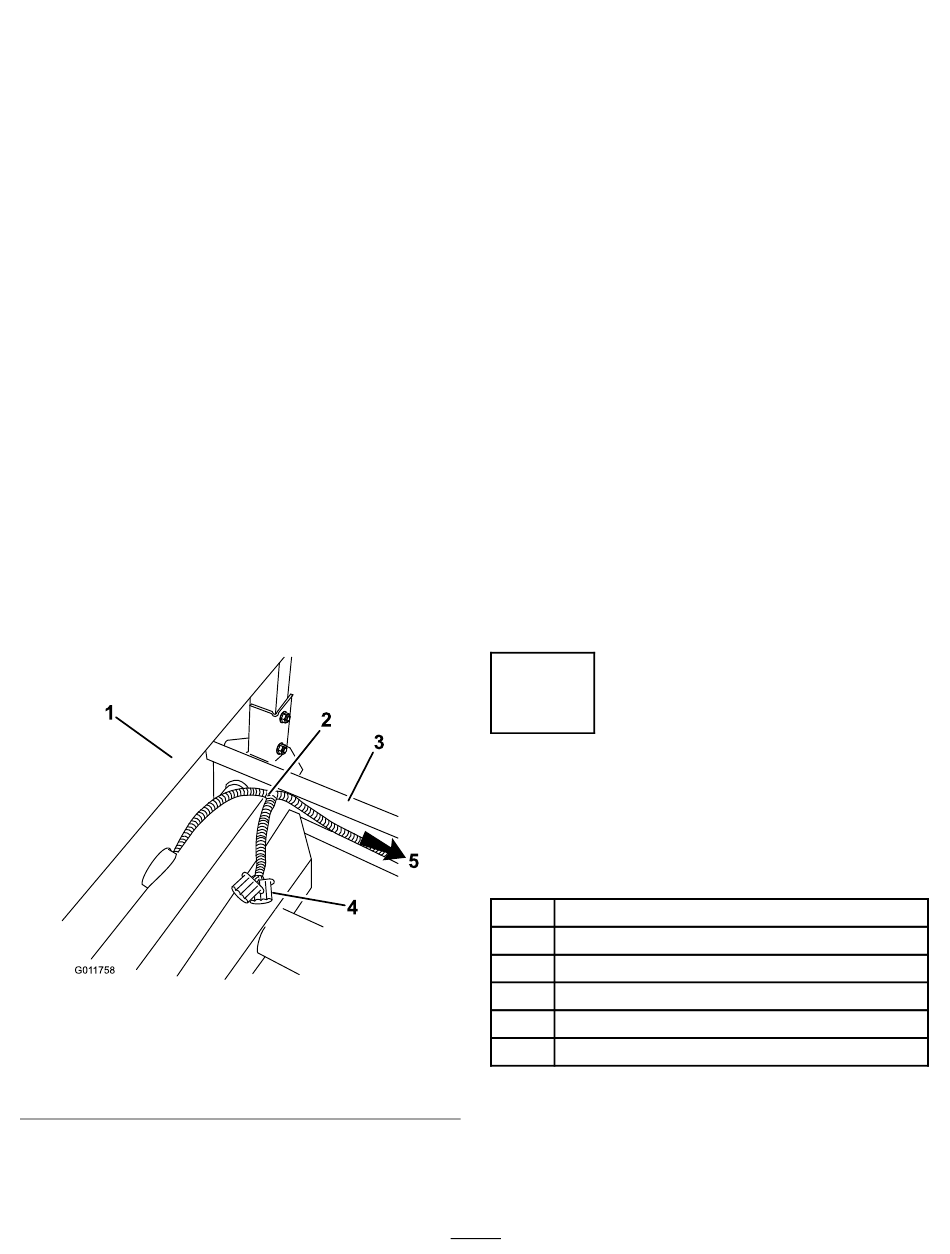

1
G011758
1. Kap van rolbeugel
2. Kabelboom
3. Linkerkant van frame
15. Leid de bedrading van de kabelboom langs het frame
en terug naar waar de snelheidssensor is aangesloten
op de bestaande bedrading (Figuur 9).
2
3
4
Figuur 13
4. Voedingsconnector van
spuitsysteem
5. Kabelboom teruggeleid
naar de snelheidssensor
16. Koppel de snelheidssensor los van de bestaande
kabelboom en sluit deze aan op de elektrische
connector op de kabelboom van het spuitsysteem.
Opmerking: Nu geeft de bestaande snelheidsmeter
op het dashboard van het voertuig niet langer de
snelheid van het voertuig aan. De snelheid van het
voertuig wordt weergegeven op de controlemodule
van het spuitsysteem.
Als het nodig is om de voertuigsnelheid op beide
instrumenten tegelijk weer te geven, neem dan
contact op met een erkende Toro-dealer voor meer
informatie over de hiervoor benodigde bedrading.
17. Gebruik kabelklembanden om de kabelboom te
bevestigen aan de aanwezige bedrading en plaats
deze uit de buurt van bewegende onderdelen en
hittebronnen.
18. Om de motorkap te plaatsen, moet u het volgende
doen:
A. Sluit de achterlichten aan.
B. Steek de bovenste montagelipjes in de sleuven
van het frame.
C. Steek de onderste montagelipjes in de sleuven
van het frame.
D. Controleer of de motorkap goed in de groeven
aan de bovenzijde, de zijkanten en de onderzijde
valt.
6
Montage van de
bevestigingsplaat van de
bedieningskast
5
Benodigde onderdelen voor deze stap:
4
Bout (1/4 x 3/4 inch)
4
Flensmoer (1/4 inch)
1
Bevestigingsplaat van bedieningskast
4
Bout (5/16 x 1 inch)
4
Borgmoer (5/16 inch)
1
Verbindingsplaat
Voor voertuigen met serienummer
240000001 of hoger
Op sommige machines wordt de bevestigingsplaat van
de bedieningskast op het dashboard gemonteerd op
18
