3. Smeer vloeibare zeep op de ribbel van de
T-verbindingen op beide verlengstukken (Figuur 31).
Schuif de slang van het verlengstuk van de spuitboom
over de ribbel en zet deze vast met een klem.

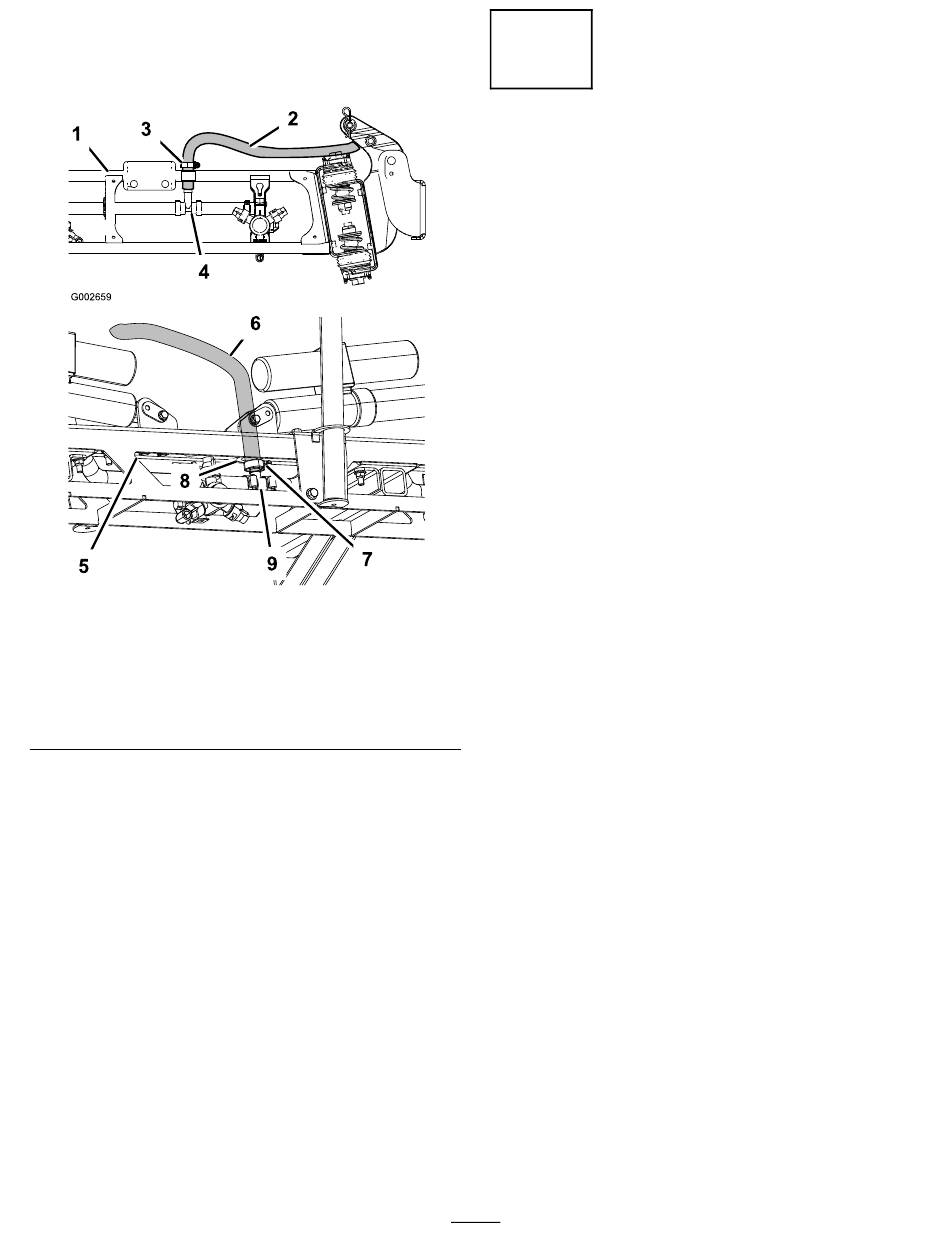

Figuur 31
1. Verlengstuk van
spuitboom
2. Spuitboomslang
3. Klem
4. T-verbinding
5. Middelste spuitboom
4. Smeer vloeibare zeep op de ribbel van de
T-verbinding van de middelste spuitboom Figuur 31.
5. Leid de slang van de middelste spuitboom door
de van een doorvoertule voorziene opening in de
middelste spuitboom. Schuif de toevoerslang van de
middelste spuitboom over de ingezeepte ribbel en
zet deze vast met een slangklem Figuur 31
6. Spuitboomslang
7. Klem
8. Pakkingring
9. T-verbinding
13
De spuitdoppen monteren
Geen onderdelen vereist
Procedure
De spuitdoppen waarmee u chemische stoffen spuit, zijn
verschillend, afhankelijk van de benodigde gebruiksdosis;
daarom worden de spuitdoppen niet geleverd bij de
machine. Om de goede spuitdoppen te verkrijgen, dient
u contact op te nemen met een erkende Toro-dealer en
deze de volgende informatie te verschaffen:
• De aanbevolen gebruiksdosis in Amerikaanse gallons
per acre, Amerikaans gallons per per 1000 sq ft of
liters per hectare.
• De beoogde rijsnelheid van de machine in mijlen of
kilometers per uur.
• De afstand tussen de spuitdoppen (normaal 50 cm).
Om een spuitdop te monteren, gaat u volgt te werk:
1. Schroef of steek de spuitdop met een pakking in de
aansluiting voor de spuitdop.
2. Schuif de aansluiting van de spuitdop op een fitting
op een spuitdoppenhouder.
3. Draai de spuitdop rechtsom totdat de nokken op de
aansluiting vastklikken.
4. Controleer of de opening van de spuitdop.
Zie de Montage-instructies van de spuitdoppen voor meer
informatie.
