Procedures
voorafgaande aan
onderhoud
Toegang tot de machine
De tankconstructie omhoog brengen
Bij het omgaan met de spuittankconstructie
moet u rekening houden met een risico
op opgeslagen energie. Als de constructie
niet goed is vastgezet bij het monteren of
verwijderen, waardoor u of anderen letsel
kunnen oplopen.
Gebruik altijd riemen en een hefinrichting om
de spuittankconstructie te ondersteunen
tijdens monteren, verwijderen en
onderhoudswerkzaamheden waarbij het
bevestigingsmateriaal wordt verwijderd.
Een lege tank mag worden gekanteld of omhoog
gebracht om goed bij de motor en overige interne
onderdelen te kunnen. Er wordt aangeraden de
spuitboomverlenging te draaien om het gewicht
gelijkmatiger te verdelen. Gebruik de volgende
procedure
1. Parkeer het voertuig met een lege tank op een
horizontaal oppervlak.
2. Gebruik de bedieningsschakelaars van de spuitboom
om de spuitboomverlenging ongeveer 45° omhoog
te brengen. Zet de motor af, stel de parkeerrem in
werking en verwijder het sleuteltje.
3. Verwijder de veiligheidsbouten uit de voorzijde van
de steunbalk (Figuur 44).
Linkerkant getoond
1. Voorste montagebeugel
2. Bevestigingsbeugel
3. Bout (1/2 x 1-1/2 inches)
4. Vouw de spuitboomverlengingen naar voren langs
de tankconstructie om het gewicht gelijkmatiger te
verdelen en om achteroverkantelen te voorkomen.
5. Breng de tankconstructie omhoog totdat de
hefcilinders hun uiterste positie hebben bereikt.
6. Verwijder de laadbakbeveiliging van de opberghaken
op de achterkant van het paneel van de rolbeugel
(Figuur 45).
1. Laadbakbeveiliging
7. Druk de laadbakbeveiliging op de cilinderstang,
waarbij u ervoor moet zorgen dat de beide uiteinden
van de laadbakbeveiliging rusten op het uiteinde van
de cilinderbus en het uiteinde van de cilinderstang
(Figuur 46).

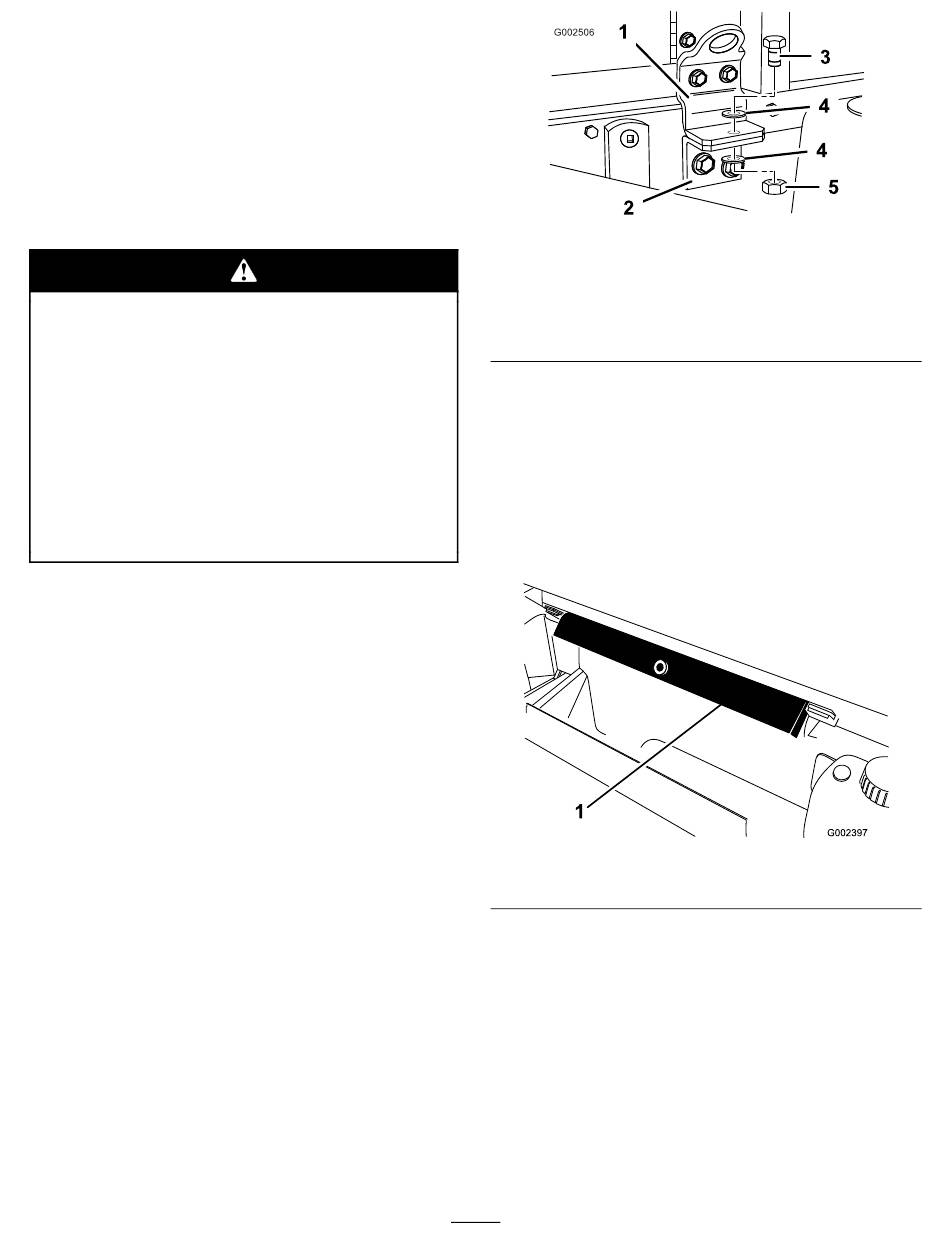

44
Figuur 44
4. Ring (1/2 inch)
5. Borgmoer (1/2 inch)
Figuur 45
