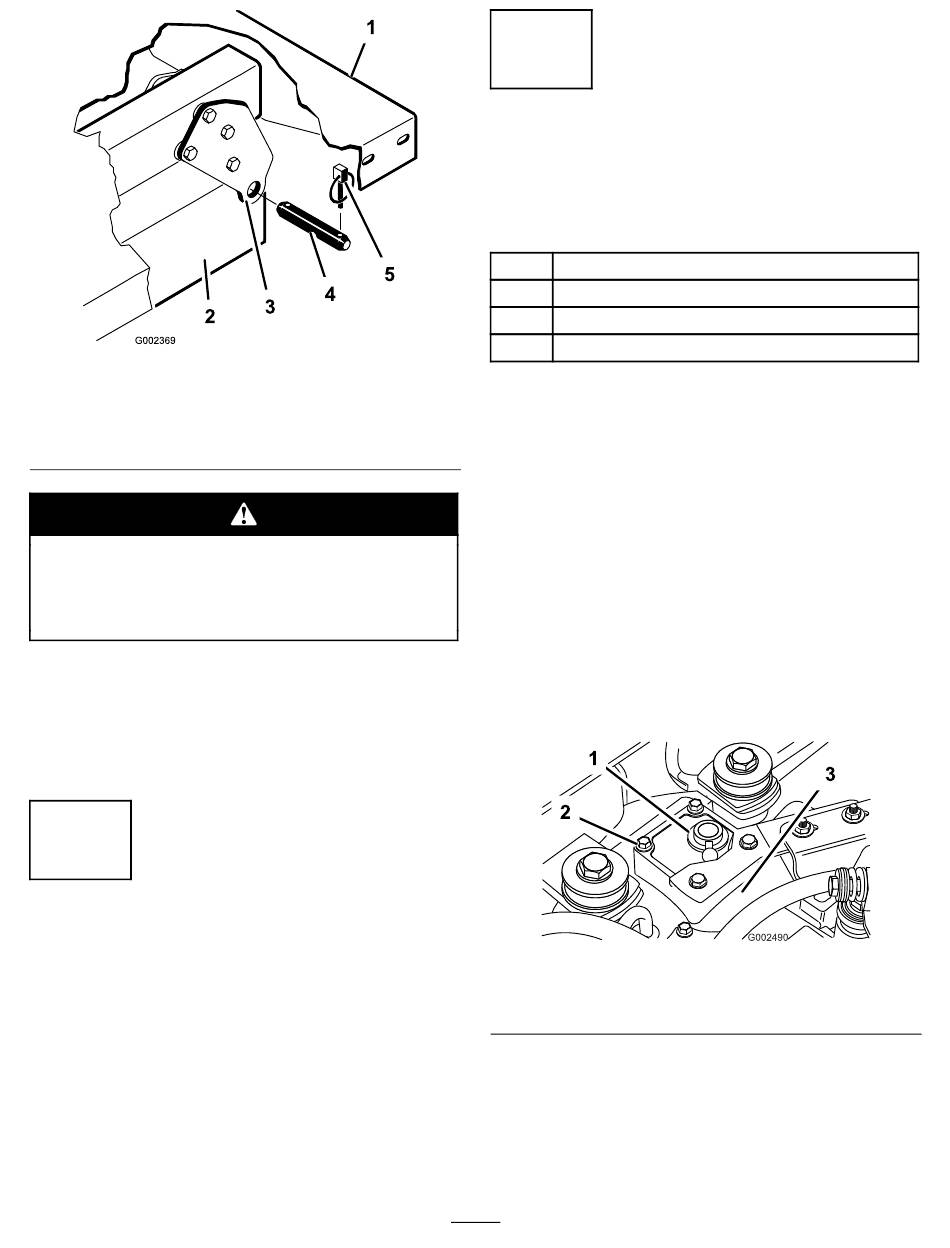

1. Linkerhoek van achterzijde
van laadbak
2. Framebalk van voertuig
3. Draaiplaat
Een complete laadbak weegt ongeveer 95 kg:
probeer daarom de laadbak niet in uw eentje te
monteren of te verwijderen. Laat twee of drie
andere mensen u helpen of gebruik een kraan.
5. Hef de laadbak van het voertuig.
6. Bewaar de cilinders in de opslagklemmen.
Zet de hydraulische hefinrichting vast met de
vergrendelingshendel op het voertuig om te
voorkomen dat de hefcilinders per ongeluk naar
buiten schuiven.
2
De Workman
Geen onderdelen vereist
Procedure
1. Parkeer het voertuig in een veilig werkgebied met
toegang tot een hefinstallatie.
2. Zet de motor uit en verwijder het contactsleuteltje.
3. Koppel de minkabel los van de accu.
Opmerking: Dit is een veiligheidsmaatregel omdat
er voor de montage een kabelboom moet worden
aangesloten.
Figuur 4
4. Gaffelpen
5. Lynchpen
®
voorbereiden
3
De snelheidssensor monteren
(alleen voor Workman
3000-serie en 4000-serie)
Benodigde onderdelen voor deze stap:
1
Kap
1
Tandwielconstructie
1
Schroef (M6 x 1 inch x 12)
1
Veerring (M6)
Procedure
Deze procedure is alleen van toepassing op voertuigen
uit de Workman HD-serie met een serienummer lager
dan 289999999.
Belangrijk: De snelheidssensor moet worden
gemonteerd voordat de aftakas-set wordt
gemonteerd. Als er eerder een aftakas-set is
gemonteerd, moet deze nu verwijderd worden. Zie
de Montage-instructies bij de aftakas-set voor meer
informatie over het verwijderen en monteren van
de aftakas-set.
1. Verwijder de vier bouten waarmee de kap aan de
bovenzijde van de transaxlebehuizing is bevestigd
(Figuur 5). Verwijder de beugel van de geluiddemper.
1. Kap
2. Bout
2. Breng afdichtmiddel aan op de nieuwe kap voordat
u deze op de transaxle monteert.
3. Plaats de nieuwe kap op de transaxle met behulp
van de vier bouten die u in stap 1 verwijderd hebt
(Figuur 6). De kap is juist geplaatst als de afdichting
omhoog en naar de linkerzijde van het voertuig wijst.
14
®
Figuur 5
3. Transaxlebehuizing
4. Beugel van geluiddemper
