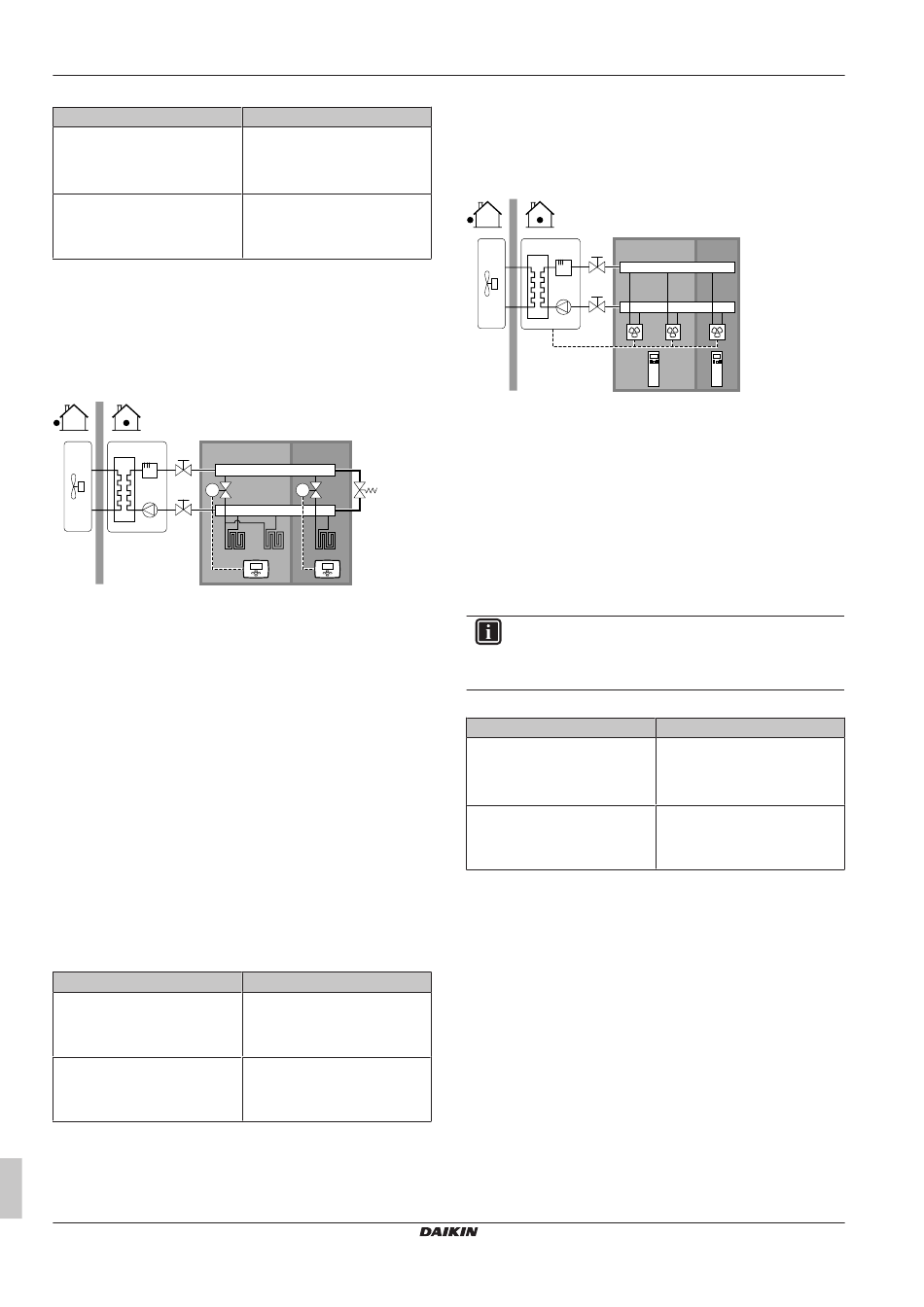

5 Richtlijnen met betrekking tot mogelijke toepassingen
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [2.9]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [4.4]
▪ Code: [7-02]
Voordelen
▪ Gemakkelijk. Zelfde installatie als voor 1 kamer, maar met
thermostaatkranen.
Vloerverwarming of radiatoren – Meerdere externe
kamerthermostaten
Opstelling
A
B
M1
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Externe kamerthermostaat
b
Omloopklep
▪ Voor elke kamer wordt een (ter plaatse te voorziene) afsluiter
geplaatst om geen toevoer van aanvoerwater te hebben wanneer
er geen verwarming of koeling gevraagd wordt.
▪ Er moet een omloopklep geplaatst worden om het water opnieuw
te laten circuleren wanneer alle afsluiters gesloten zijn. Om ervoor
te zorgen dat de unit betrouwbaar blijft werken, moet deze met
een minimum waterdebiet worden gevoed zoals beschreven in
tabel "Het watervolume en waterdebiet controleren" in
waterleidingen voorbereiden" op
▪ De bedrijfsmodus wordt ingesteld door de gebruikersinterface in
de
binnenunit.
Let
op:
kamerthermostaat moet ingesteld worden om overeen te
stemmen met de binnenunit.
▪ De kamerthermostaten zijn op de afsluiters aangesloten, maar
moeten NIET op de binnenunit worden aangesloten. De
binnenunit
zal
constant
mogelijkheid een aanvoerwaterprogramma te programmeren.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [2.9]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [4.4]
▪ Code: [7-02]
Voordelen
Vergeleken met vloerverwarming of radiatoren voor één kamer:
Uitgebreide handleiding voor de installateur
14
Waarde
2 (Kamerthermostaat): De unit
werkt op basis van de
omgevingstemperatuur van de
gebruikersinterface.
0 (1 zone): Primair
C
b
M2
a
a
"6.4 De
pagina 27.
de
bedrijfsmodus
van
aanvoerwater
leveren,
met
Waarde
0 (Vertrekwater): De unit werkt
op basis van de
aanvoerwatertemperatuur.
0 (1 zone): Primair
▪ Comfort. U kunt de gewenste kamertemperatuur, inclusief
programma's, voor elke kamer via de kamerthermostaten
instellen.
Warmtepompconvectoren – Meerdere kamers
Opstelling
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Afstandsbediening van de warmtepompconvectoren
▪ De
gewenste
kamertemperatuur
afstandsbediening van de warmtepompconvectoren.
▪ De bedrijfsmodus wordt ingesteld door de gebruikersinterface in
de binnenunit.
▪ De signalen van elke warmtepompconvector om verwarming of
koeling te vragen zijn in parallel op de digitale input van de
binnenunit aangesloten (X2M/35 en X2M/30). De binnenunit zal
alleen aanvoerwatertemperatuur leveren wanneer dit werkelijk
gevraagd wordt.
INFORMATIE
Voor nog meer comfort en betere prestaties, adviseren we
de
optie
warmtepompconvector te plaatsen.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [2.9]
▪ Code: [C-07]
Aantal watertemperatuurzones:
elke
▪ #: [4.4]
▪ Code: [7-02]
Voordelen
Vergeleken met de warmtepompconvectoren voor één kamer:
de
▪ Comfort. U kunt de gewenste kamertemperatuur, inclusief
programma's, voor elke kamer via de afstandsbediening van
de warmtepompconvectoren instellen.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
A
C
B
a
a
wordt
ingesteld
met
afsluiterkit
EKVKHPC
Waarde
1 (Externe
kamerthermostaat): De unit
werkt op basis van de externe
thermostaat.
0 (1 zone): Primair
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
via
de
op
elke
