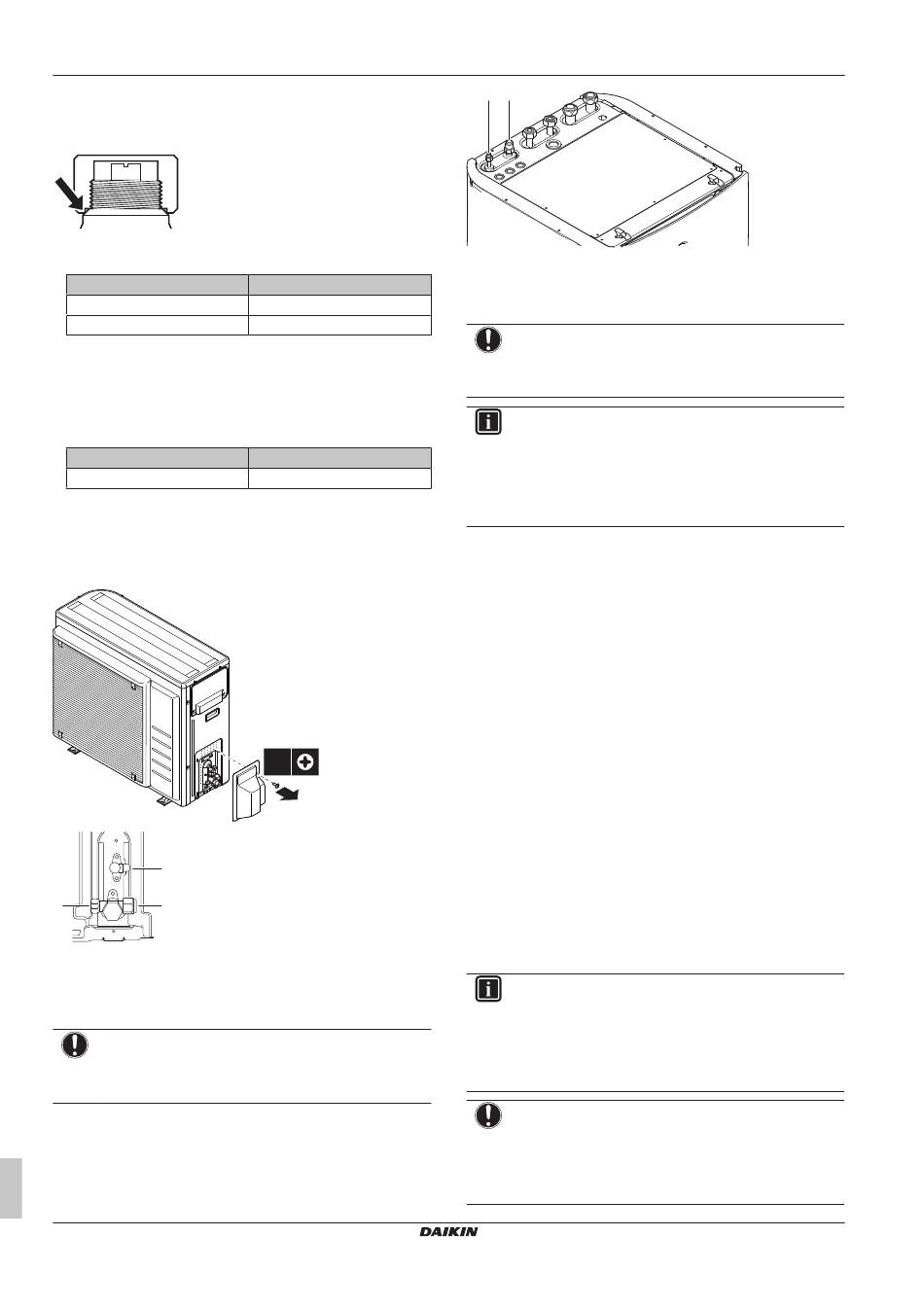

7 Installatie
Omgaan met de steeldop
▪ Het steeldeksel is verzegeld op de plaats die door de pijl wordt
aangegeven. Beschadig dit NIET.
▪ Draai na gebruik van de afsluiter het steeldeksel goed vast en
controleer op koelmiddellekken.
Onderdeel
Steeldop, vloeistofzijde
Steeldop, gaszijde
Omgaan met de servicedop
▪ Gebruik ALTIJD een vulslang met een drukpen omdat de
servicepoort een Schrader-ventiel is.
▪ Draai na gebruik van de servicepoort het deksel van de
servicepoort vast en controleer op koelmiddellekken.
Item
Dop van de onderhoudspoort
7.5.8
Koelmiddelleiding op buitenunit
aansluiten
1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de
vloeistofafsluiter van de buitenunit.
a
c
b
a
Vloeistofafsluiter
b
Gasafsluiter
c
Servicepoort
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter
van de buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
7.5.9
De koelmiddelleidingen op binnenunit
aansluiten
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
Uitgebreide handleiding voor de installateur
40
Aanhaalmoment (N∙m)
13,5~16,5
22,5~27,5
Aanhaalmoment (N∙m)
11,5~13,9
1×
a
b
a
Aansluiting voor de koelvloeistof
b
Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de
koelgasaansluiting van de binnenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
INFORMATIE
Wanneer de binnenunit wordt geïnstalleerd op een plaats
waar de montageruimte beperkt is, kan een optionele
leidingbochtkit (EKHVTC) worden geïnstalleerd om de
aansluiting van de koelgas- en koelvloeistofaansluitingen
van de binnenunit te vergemakkelijken. Voor de installatie-
instructies, zie het instructieblad van de leidingbochtkit.
7.6
De koelmiddelleiding controleren
7.6.1
Over het controleren van de
koelmiddelleidingen
De interne koelmiddelleiding van de buitenunit is in de fabriek getest
op lekken. U moet alleen nog maar de externe koelmiddelleiding
van de buitenunit controleren.
Alvorens de koelmiddelleiding te controleren
Controleer of de koelmiddelleiding is aangesloten tussen de
buitenunit en de binnenunit.
Typische werkstroom
Een typische controle van de koelmiddelleiding bestaat uit de
volgende stappen:
1
De koelmiddelleiding controleren op lekken.
2
Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacuümdrogen.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
7.6.2
Voorzorgsmaatregelen bij het controleren
van koelmiddelleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
OPMERKING
Gebruik een 2-trapsvacuümpomp met een terugslagklep
die tot een meterdruk van − 1 00,7 kPa (− 1 ,007 bar) (5 Torr
absoluut) kan evacueren. Zorg ervoor dat de olie in de
pomp niet in het systeem terugstroomt wanneer de pomp
niet draait.
