7 Installatie
Typische werkstroom
Een typische installatie bestaat uit de volgende stappen:
1
De buitenunit monteren.
2
De binnenunit monteren.
3
De koelmiddelleidingen aansluiten.
4
De koelmiddelleidingen controleren.
5
Met koelmiddel vullen.
6
De waterleidingen aansluiten.
7
De elektrische bedrading aansluiten.
8
De buiteninstallatie afwerken.
9
De binneninstallatie afwerken.
INFORMATIE
Als de montageruimte beperkt is, doe dan het volgende
voordat u de unit op zijn definitieve plaats installeert:
"7.4.4 De afvoerslang op de afvoer aansluiten" op
pagina
37. Daarvoor moet u één of beide zijpanelen
verwijderen.
INFORMATIE
Afhankelijk van de units en/of de omstandigheden van de
installatie, moet de elektrische bedrading aangesloten zijn
alvorens u koelmiddel kunt bijvullen.
7.2
De units openen
7.2.1
Over het openen van de units
Soms moet u de unit openen. Voorbeeld:
▪ Bij het aansluiten van de koelmiddelleidingen
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
7.2.2
De buitenunit openen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Zie
"7.5.8 Koelmiddelleiding op buitenunit aansluiten" op pagina 40
en
"7.9.6 De elektrische bekabeling op de buitenunit aansluiten" op
pagina 45.

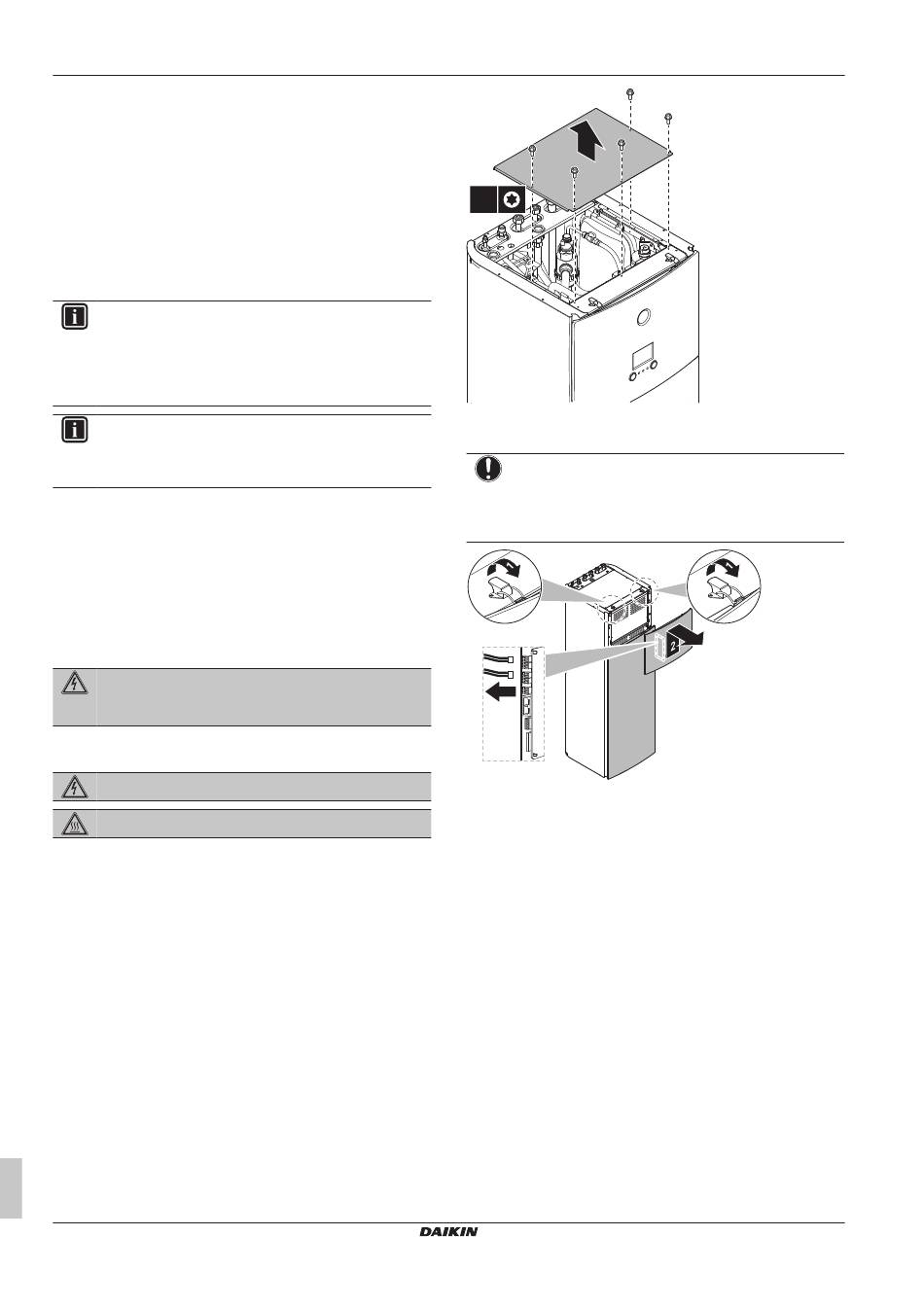

7.2.3
De binnenunit openen
1 Verwijder het bovenpaneel.
Uitgebreide handleiding voor de installateur
32
5×
T25
2 Verwijder het paneel van de gebruikersinterface. Open de
scharnieren bovenaan en schuif het bovenpaneel omhoog.
OPMERKING
Als u het paneel van de gebruikersinterface verwijdert,
koppel dan ook de kabels van de achterkant van het
paneel van de gebruikersinterface los om schade te
voorkomen.
3
3 Verwijder indien nodig de frontplaat. Dit is bijvoorbeeld nodig in
de volgende gevallen:
▪
"7.2.5 De schakelkast lager zetten op de binnenunit" op
pagina 33
▪
"7.4.4 De afvoerslang op de afvoer aansluiten" op
pagina 37
▪ Wanneer
u
toegang
hoogspanningsschakelkast
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
moet
hebben
tot
de
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
