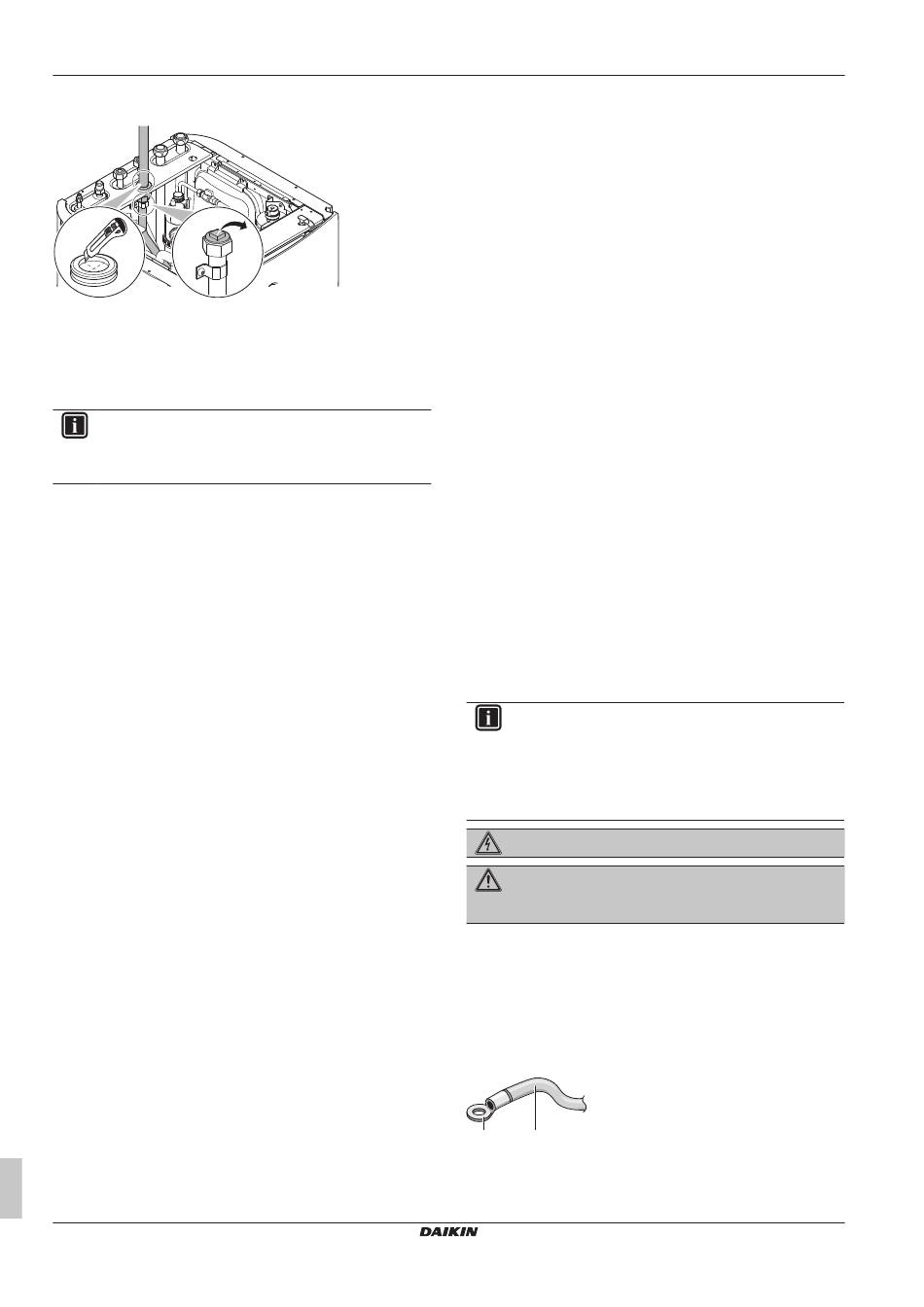

7 Installatie
3 Leid de hercirculatieleidingen door de ringsluiting en sluit ze
aan op de hercirculatieverbinding.
4 Plaats het bovenpaneel terug.
7.8.5
Het watercircuit vullen
Gebruik een ter plaatse te voorziene vulkit om het watercircuit te
vullen. Controleer of u voldoet aan de geldende wetgeving.
INFORMATIE
Zorg ervoor dat beide ontluchtingsventielen (één op het
magnetische filter en één op de back-upverwarming) open
staan.
7.8.6
De tank voor warm tapwater vullen
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
handmatig
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
7.8.7
De waterleidingen isoleren
De leidingen van het volledige watercircuit MOETEN worden
geïsoleerd om geen condensatie te hebben tijdens het koelen en om
ervoor te zorgen dat de verwarmings- en koelcapaciteit niet
vermindert.
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
7.9
De elektrische bedrading
aansluiten
7.9.1
Over het aansluiten van de elektrische
bedrading
Vooraleer de elektrische bedrading aan te sluiten
Let op de volgende punten:
▪ De koelmiddelleiding is aangesloten en gecontroleerd
▪ De waterleiding is aangesloten
Uitgebreide handleiding voor de installateur
44
de
ter
plaatse
geplaatste
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:
1
Controleer of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De primaire elektrische voeding aansluiten.
5
De voeding van de back-upverwarming aansluiten.
6
De afsluiters aansluiten.
7
De elektriciteitsmeters aansluiten.
8
De pomp voor warm tapwater aansluiten.
9
De alarmuitgang aansluiten.
10 De
AAN/UIT-uitgang
van
aansluiten.
11 De omschakeling naar een externe warmtebron aansluiten.
12 De digitale ingangen van het energieverbruik aansluiten.
13 De veiligheidsthermostaat aansluiten.
7.9.2
Over het voldoen aan de normen inzake
elektriciteit
Enkel voor ERGA04~08DAV3 (niet voor ERGA04~08DAV3A)
De apparatuur voldoet een de norm EN/IEC 61000-3-12 (Europese/
internationale technische norm die de grenzen vastlegt inzake
harmonische stromen geproduceerd door apparatuur aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
Alleen voor de back-upverwarming van de binnenunit
Zie
"7.9.9 De voeding van de back-upverwarming aansluiten" op
pagina 47.
7.9.3
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.9.4
Richtlijnen voor het aansluiten van de
elektrische bedrading
Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
de
ruimtekoeling/verwarming
meeraderige
kabel
als
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
