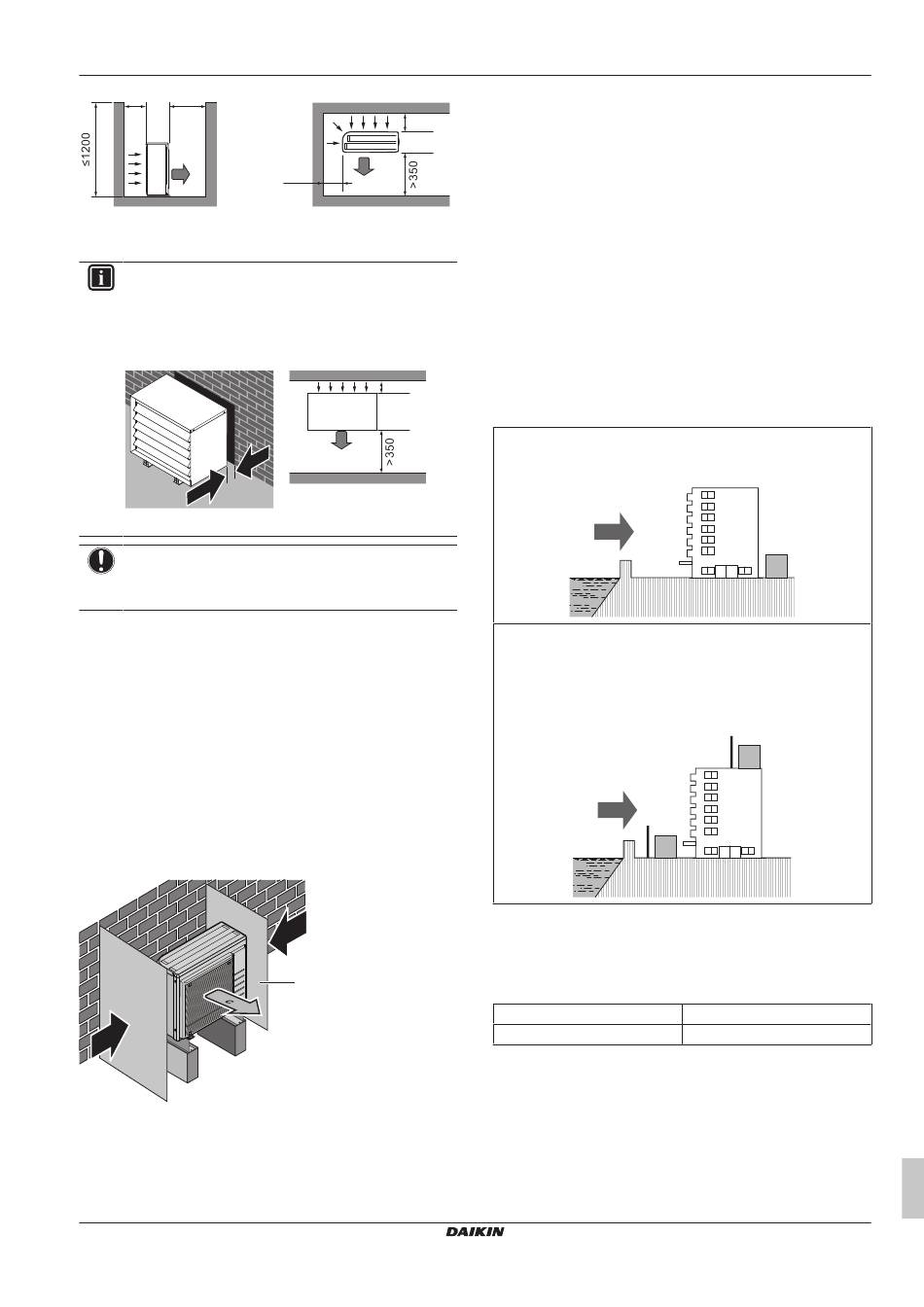

>250
>350
b
a
(mm)
a
Luchtuitlaat
b
Luchtinlaat
INFORMATIE
In
geluidsgevoelige
slaapkamers), kunt u de geluiddempende afdekking
(EKLN08A1) installeren om het geluid van de buitenunit in
bedrijf te verminderen. Houd bij het installeren rekening
met de volgende richtlijnen inzake de benodigde ruimte:
a
0
> 1 0
a Geluiddempende afdekking
OPMERKING
▪ Stapel de units NIET op elkaar op.
▪ Hang de unit NIET aan een plafond.
Hevige wind (≥18 km/u) die tegen de luchtuitlaat van de buitenunit
blaast, veroorzaakt kortsluiting (luchtaanzuiging of -uitblaas). Dit kan
de volgende gevolgen met zich meebrengen:
▪ een vermindering van de capaciteit in bedrijf;
▪ een snellere en meer regelmatige ijsvorming tijdens het
verwarmen;
▪ stilvallen door een te lage of een te hoge druk;
▪ een gebroken ventilator (als hevige wind constant tegen de
ventilator blaast, kan deze beginnen zeer snel te draaien en na
een tijdje breken).
Er wordt geadviseerd een stootplaat te monteren wanneer de
luchtuitlaat aan wind blootgesteld is.
Installeer bij voorkeur de buitenunit met de luchtinlaat naar de muur
gericht en NIET rechtstreeks aan wind blootgesteld.
b
a
Geleideplaat
b
Belangrijkste windrichting
c
Luchtuitlaat
Installeer de unit NIET in een van de volgende plaatsen:
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
b
>250
a
>250
(mm)
zones
(bijv.
in
de
buurt
>100
a
(mm)
b
a
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
Opmerking: Als het geproduceerd geluid in reële omstandigheden
wordt
gemeten,
omgevingsgeluiden en geluidsreflecties groter zijn dan het in de
specificaties onder Geluidspectrum vermeld geluidsdrukniveau.
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
Het is NIET aangewezen de unit op de volgende plaatsen te
installeren, omdat deze plaatsen de levensduur van de unit kunnen
verkorten:
van
▪ Waar de spanning veel schommelt
▪ In voertuigen of schepen
▪ In de aanwezigheid van zuur- of alkalinedampen
Installatie aan de kust. Zorg ervoor dat de buitenunit NIET
rechtstreeks aan zeewind wordt blootgesteld. Dit om corrosie door
het hoge zoutgehalte van de lucht te voorkomen (kan de levensduur
van de unit verkorten).
Installeer de buitenunit uit rechtstreekse zeewind.
Voorbeeld: Achter het gebouw.
a
Installeer een afscherming tegen de wind als de buitenunit aan
rechtstreekse zeewind wordt blootgesteld.
▪ Hoogte van afscherming tegen wind≥1,5×hoogte van buitenunit
▪ Let bij de installatie van de afscherming tegen de wind op de
vereisten inzake de serviceruimte.
a
a
Zeewind
b
Gebouw
c
Buitenunit
d
Afscherming tegen wind
De buitenunit is ontworpen om alleen buiten geïnstalleerd te worden
en bij de volgende omgevingstemperaturen:
Stand Koeling
Stand Verwarming
6.2.2
Bijkomende vereisten inzake de
installatieplaats van de buitenunit in
koude klimaten
In streken waar de omgevingstemperaturen laag kunnen zijn en de
vochtigheid groot of in streken met hevige sneeuwval, verwijder het
aanzuigrooster. om ervoor te zorgen dat de unit goed blijft werken.
6 Voorbereiding
kan
de
gemeten
waarde
b
c
d
c
b
d
c
10~43°C
–25~25°C
Uitgebreide handleiding voor de installateur
omwille
van
23
