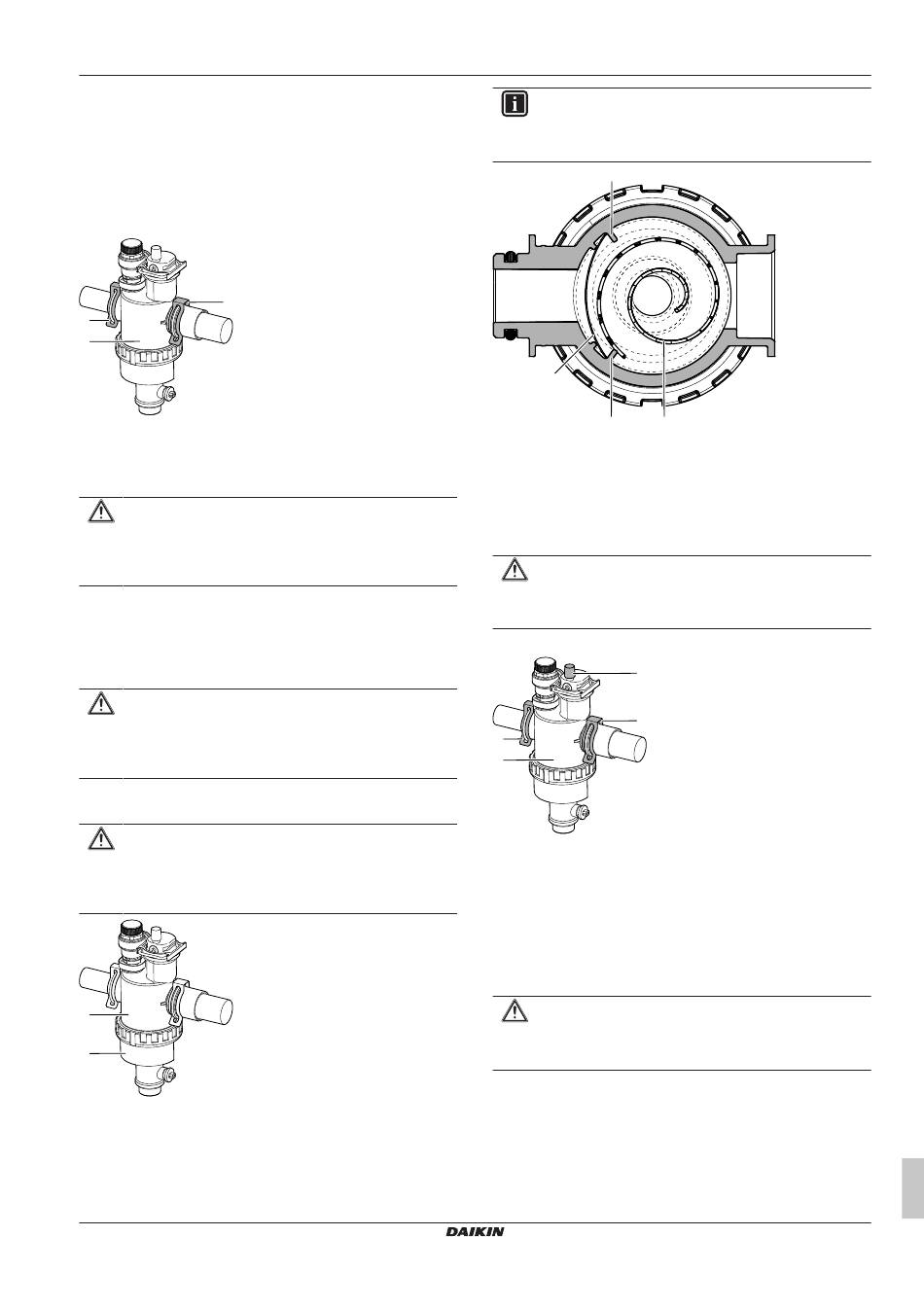

4 Verwijder de dop aan de onderkant van het magnetisch filter/
vuilafscheider.
5 Sluit een afvoerslang aan op de onderkant van het waterfilter.
6 Open het ventiel op aan de onderkant van het waterfilter om
water uit het watercircuit af te laten. Vang het via de
aangebracht afvoerslang afgetapte water op in een fles,
gootsteen,...
7 Verwijder de 2 klemmen waarmee het waterfilter is bevestigd.
a
a
b
a
Verende klem
b
Magnetisch filter/vuilafscheider
8 Verwijder het waterfilter.
9 Verwijder de afvoerslang van het waterfilter.
VOORZICHTIG
Hoewel het watercircuit is leeggemaakt, kan er nog wat
water worden gemorst bij het verwijderen van het
magnetisch filter/vuilafscheider uit het filterhuis. Veeg
gemorst water ALTIJD op.
11.5.2
Het waterfilter schoonmaken in geval van
problemen
1 Verwijder het waterfilter uit de unit. Zie
verwijderen" op
pagina 88.
VOORZICHTIG
Om de op het magnetisch filter/vuilafscheider aangesloten
leidingen te beschermen tegen beschadiging, is het
aanbevolen om deze procedure uit te voeren wanneer het
magnetisch filter/vuilafscheider uit de unit is verwijderd.
2 Schroef de onderkant van het waterfilterhuis los. Gebruik indien
nodig het geschikte gereedschap.
VOORZICHTIG
Het magnetisch filter/vuilafscheider moet ALLEEN in het
geval van ernstige problemen worden geopend. Bij
voorkeur wordt dit nooit gedaan tijdens de volledige
levensduur van het magnetisch filter/vuilafscheider.
b
a
a
Onderste gedeelte dat moet worden losgeschroefd
b
Waterfilterhuis
3 Verwijder de zeef en het opgerolde filter uit het waterfilterhuis
en maak schoon met water.
4 Installeer het schoongemaakte opgerolde filter en de zeef in het
waterfilterhuis.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
5 Plaats de onderkant van het waterfilterhuis terug en zet hem
11.5.3
1 Installeer het waterfilter op de juiste plaats.
"11.5.1 Het waterfilter
a
b
2 Installeer de 2 klemmen om het waterfilter op de leidingen van
3 Zorg ervoor dat het ontluchtingsventiel van het waterfilter open
4 Open het ventiel (indien aanwezig) van het watercircuit naar het
5 Open de afsluiters en voeg indien nodig water toe aan het
11 Onderhoud en service
INFORMATIE
Installeer de zeef op de correcte manier in de behuizing
van het magnetisch filter/vuilafscheider. Gebruik hiervoor
de daartoe voorziene uitsteeksels.
c
b
c
a
a
Opgerold filter
b
Zeef
c
Uitsteeksel
goed vast.
Het waterfilter installeren
VOORZICHTIG
Controleer de staat van de O-ringen en vervang ze indien
nodig. Breng water aan op de O-ringen voordat u ze
installeert.
c
a
a
Verende klem
b
Magnetisch filter/vuilafscheider
c
Ontluchtingsventiel
het watercircuit te bevestigen.
staat.
expansievat.
VOORZICHTIG
Zorg ervoor dat het ventiel (indien aanwezig) naar het
expansievat geopend is; anders wordt er een overdruk
gegenereerd.
watercircuit.
Uitgebreide handleiding voor de installateur
89
