6
Montage van de steunstang
Benodigde onderdelen voor deze
stap:
1
Steunbeugel
2
Inbusbouten (3/8 x 1 inch)
2
Borgmoer (3/8 inch)
1
Steunstang
1
Gaffelpen
1
Borgpen
Procedure
1. Verwijder het complete linker achterwielstel.
Bewaar alle onderdelen.
2. Monteer de steunbeugel aan de binnenkant
van de linker framerail met behulp van
twee inbusbouten (3/8 x 1 inch) en twee
borgmoeren(3/8 inch) zoals wordt getoond in
Figuur 12 en Figuur 13. Draai de moeren vast
met een torsie van 30 ± 4 Nm.

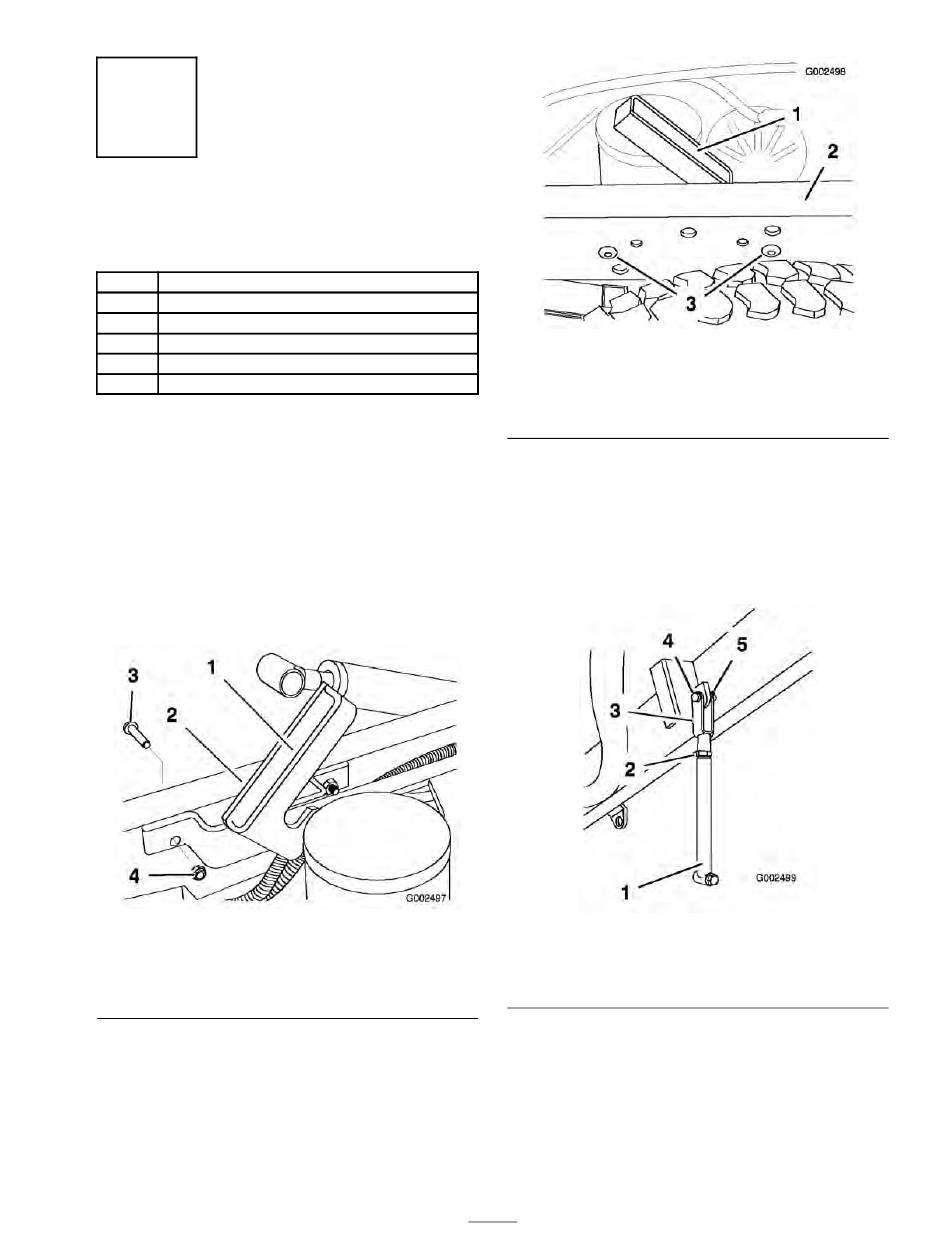

Figuur 12
Binnenaanzicht
1. Steunbeugel
2. Linker framerail
3. Monteer het linker achterwielstel.
3. Inbusbout (3/8 x 1 inch)
4. Borgmoer (3/8 inch)
Figuur 13
Buitenaanzicht, getoond zonder spatscherm.
1. Steunbeugel
2. Linker framerail
4. Zet de steunstang, de contramoer en gaffel
indien nodig losjes aan elkaar (Fig. 13).
5. Monteer de steunstang op de binnenkant van
het achterstuk, links van het tankframe, bij de
gaffel met behulp van een gaffelpen en een
borgpen (Figuur 14).
Figuur 14
1. Steunstang
2. Contramoer
3. Gaffel
6. Buig de borgpen om de steunstang vast te
zetten.
19
3. Inbusbout (3/8 x 1 inch)
4. Gaffelpen
5. Borgpen
