10. Verwijder de R-pennen en de gaffelpennen
waarmee de verbindingen van de demper zijn
bevestigd aan de beugels van de maai-eenheid
(Figuur
23).
1. Verbinding van demper
11. Houd de openingen in de verbinding van de
demper recht voor de gewenste openingen
in de maaihoogtebeugel in het frame van
de maai-eenheid
gaffelpennen en monteer de R-pennen.
Belangrijk:
De lengte van de verbinding van
de demper niet wijzigen. De lengte tussen
het midden van de openingen moet 13,7 cm
zijn.

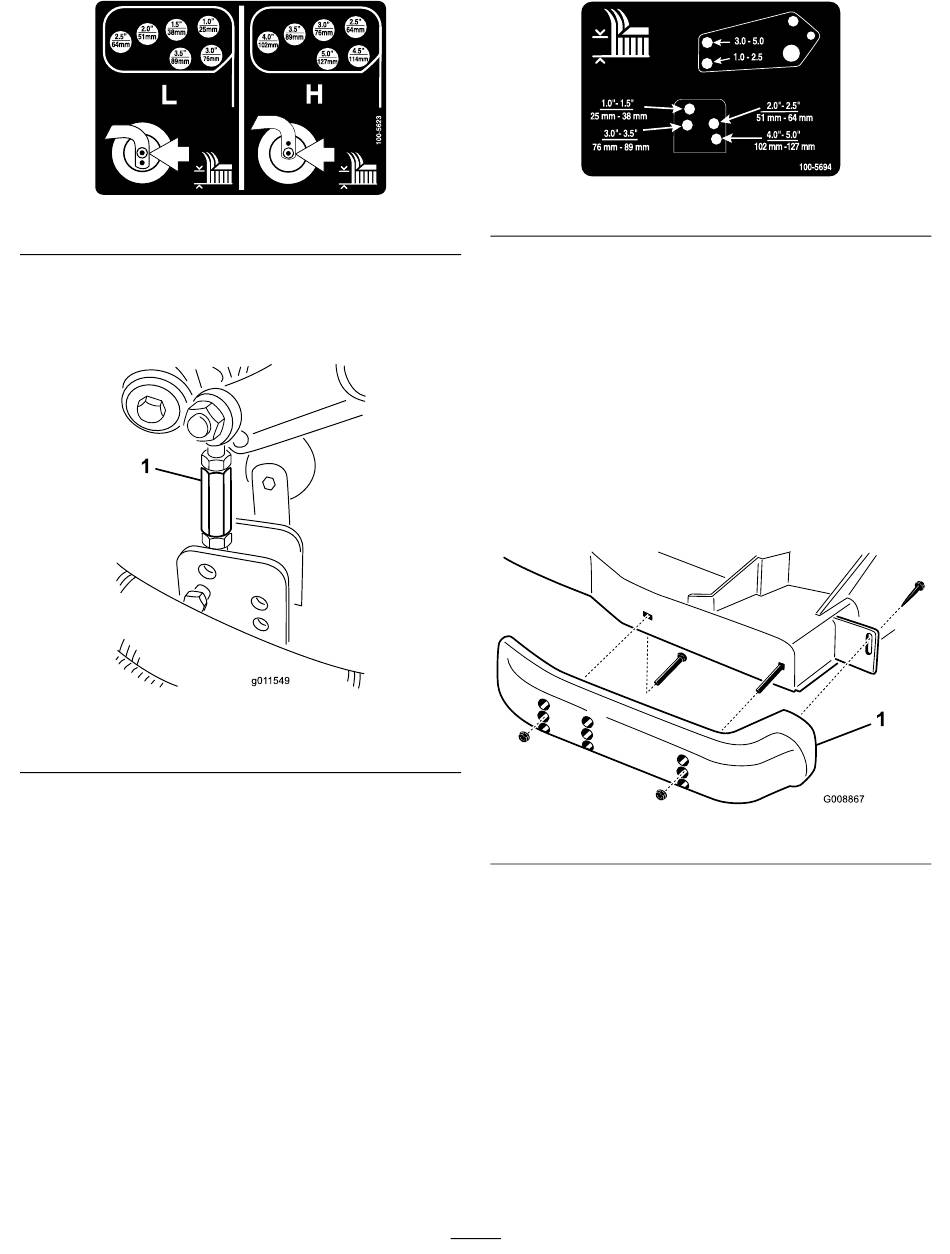

Figuur 22
Figuur 23
(Figuur
24). Plaats de
decal100-5623nc
Glijders afstellen
Monteer de glijders in de laagste stand als de machine
wordt gebruikt bij een maaihoogte van meer dan
64 mm en in de hoogste stand als de machine wordt
gebruikt bij een maaistand van minder dan 64 mm.
Opmerking:
glijders omdraaien en op de andere kant van het
maaidek monteren. Hierdoor kunt u de glijders langer
gebruiken voordat u deze moet vervangen.
1. Draai de schroef aan de voorzijde van elke
glijder los
g011549
2. Verwijder de flensbout en de moeren van elke
glijder
3. Zet de glijders in de gewenste stand en zet ze
vast met de flensbouten en de moeren.
Opmerking:
of middelste openingen om de glijders af te
stellen. Gebruik de onderste openingen als de
glijders op een maaidek worden omgewisseld,
waarbij zij de bovenste openingen op de andere
kant van het maaidek worden.
4. Draai de schroef vooraan elke glijder aan tot 9
à 11 N·m.
33
Figuur 24
Als de glijders slijten, kunt u versleten
(Figuur
25).
Figuur 25
(Figuur
25).
Gebruik uitsluitend de bovenste
decal100-5694nc
g008867
