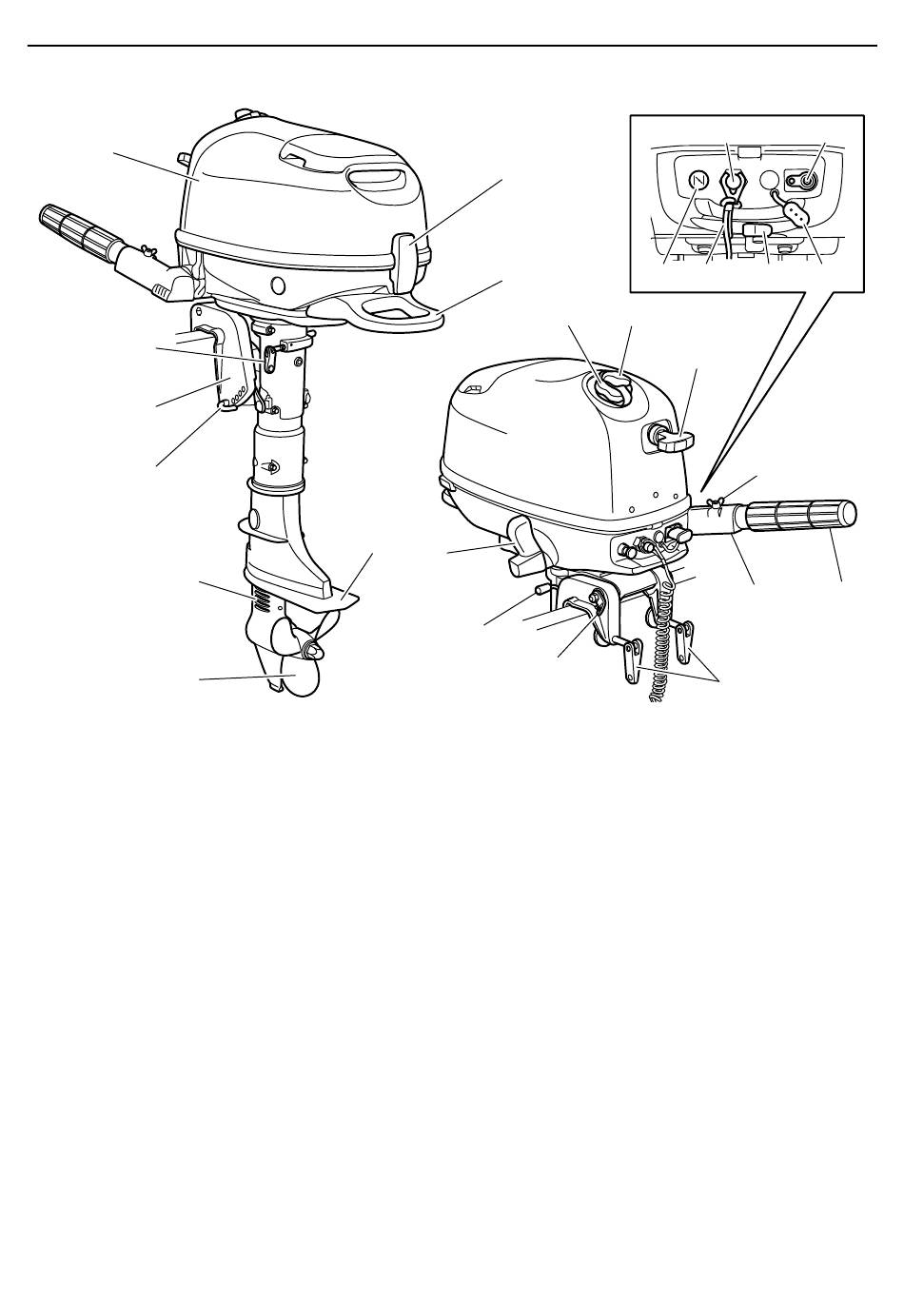

Componenten
F4BMH, F5AMH, F6CMH
1
9
8
7
6
5
1. Motorkap
2. Motorkapvergrendelhendel
3. Draaghendel
4. Anti-cavitatieplaat
5. Propeller*
6. Koelwaterinlaat
7. Trimstang
8. Klembeugel
9. Stuurfrictieafstelinrichting
10.Brandstoftankkap
11.Ontluchtingsschroef
12.Handgreep repeteerstarter
13.Gashendelfrictieafstelling
14.Stuurhendel
15.Gashendelgreep
16.Brandstofleiding koppelstuk
17.Kap van brandstofleidingkoppelstuk
18.Brandstofkraan
19.Noodstopkoord
20.Motorstopknop/Motoruitschakelaar
21.Chokeknop
19
2
3
4
25
24
23
22.Knevelbout
23.Veiligheidskabelbevestiging
24.Kantelsteunstang
25.Schakelinrichtinghendel
DMU39545
Brandstoftank (ingebouwde brand-
stoftank)
Deze buitenboordmotor is uitgerust met een
ingebouwde brandstoftank en zijn onderde-
len zijn als volgt.
Benzinetankdop
Deze dop sluit de brandstoftank af. Wanneer
hij wordt verwijderd, kan de tank met brand-
stof worden gevuld. Om de dop te verwijde-
ren moet hij tegen de wijzers van de klok in
worden gedraaid.
20
21 19
10
11
12
16
18
17
13
15
14
22
ZMU06715
