Ontluchtingsschroef
Deze schroef bevindt zich op de brandstof-
tankdop. Om ze los te draaien moet ze tegen
de wijzers van de klok in worden gedraaid.

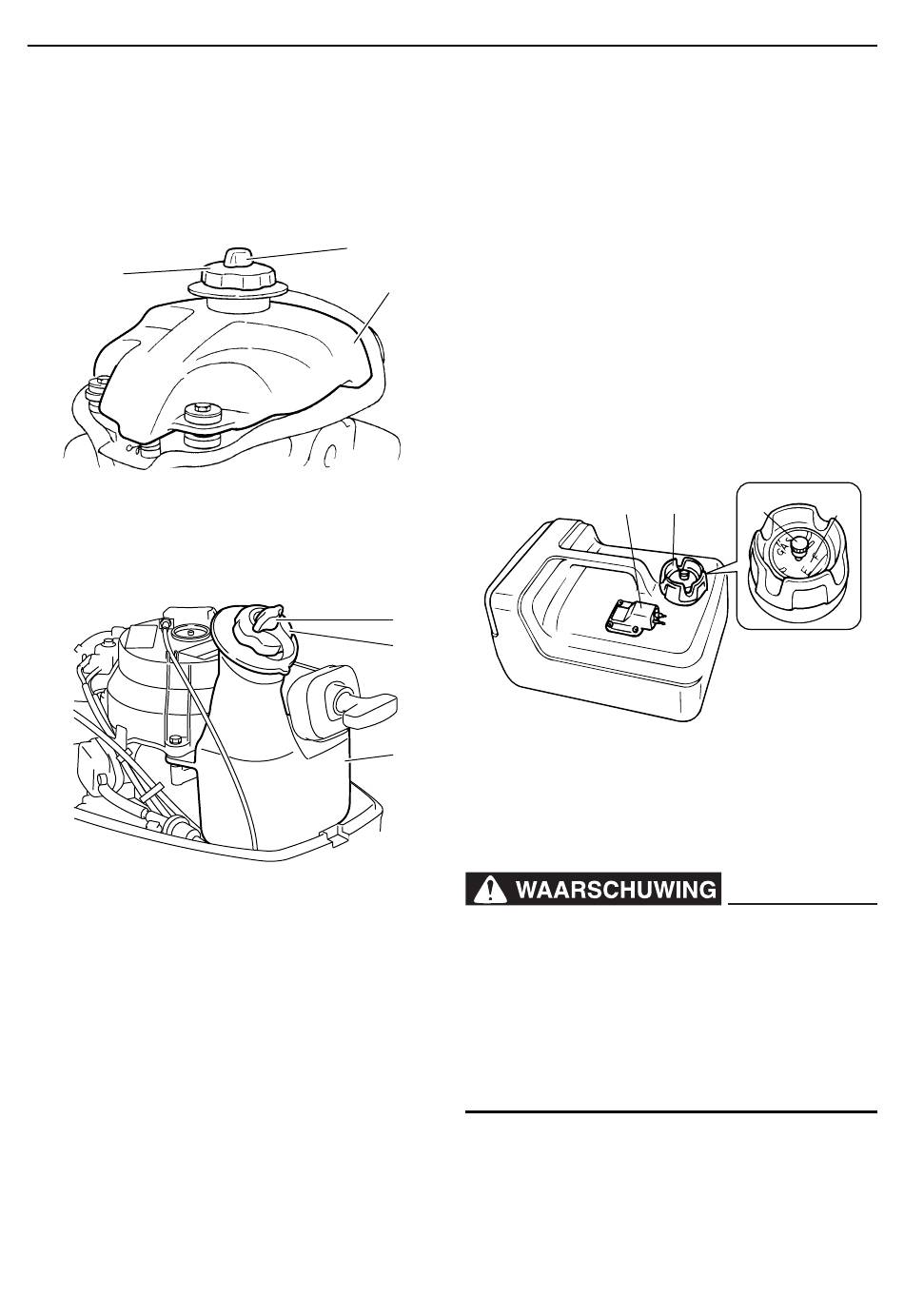

F2.5A
2
1. Ontluchtingsschroef
2. Brandstoftankkap
3. Ingebouwde brandstoftank
F4B, F5A, F6C
1. Ontluchtingsschroef
2. Brandstoftankkap
3. Ingebouwde brandstoftank
DMU39356
Brandstoftank (draagbare brandstof-
tank) (F4B, F5A, F6C)
Dit model kan worden uitgerust met een op-
tionele draagbare brandstoftank. De brand-
stoftank bestaat uit de volgende onderdelen.
Benzinetankdop
Deze dop sluit de brandstoftank af. Wanneer
hij wordt verwijderd, kan de tank met brand-
stof worden gevuld. Om de dop te verwijde-
ren moet hij tegen de wijzers van de klok in
worden gedraaid.
Ontluchtingsschroef
Deze schroef bevindt zich op de brandstof-
tankdop. Om ze los te draaien moet ze tegen
de wijzers van de klok in worden gedraaid.
1
Brandstofleidingkoppelstuk
3
Dit koppelstuk wordt gebruikt om de brand-
stofleiding aan te sluiten.
Brandstofmeter
Deze meter bevindt zich op de tankdop of op
de basis van het brandstofleidingkoppelstuk.
Hij toont de benaderende hoeveelheid reste-
rende brandstof in de tank.
ZMU07357
1
2
3
1. Ontluchtingsschroef
2. Brandstofmeter
3. Brandstofleiding koppelstuk
4. Brandstoftankkap
ZMU06717
DWM00021
De brandstoftank die bij de motor wordt
bijgeleverd, is het brandstofreservoir van
de motor en mag niet worden gebruikt als
een container om brandstof in op te slaan.
Commerciële gebruikers moeten voldoen
aan de van toepassing zijnde licentie- of
goedkeuringsvoorschriften.
DMU42991
Brandstofkraan
F2.5A
De brandstofkraan sluit de brandstoftoevoer
van de brandstoftank naar de motor af.
Componenten
3
4
1
ZMU01992
2
20
