LUX LP0511D - 5/2-daagse programmeerbare thermostaat handleiding

SYSTEEM COMPATIBILITEIT

Deze thermostaat kan worden gebruikt met de meeste single-stage 24 volt: gas-, olie- of elektrische verwarmings- en koelsystemen, single-stage warmtepompen of gas Millivolt verwarmingssystemen.

Het kan niet worden gebruikt met: 3-draads zonekleppen, 120/240 volt verwarmingselementen of multi-stage warmtepompen. Vraag uw dealer naar andere LUX thermostaten om die systemen te bedienen.

Gebruik alleen Energizer^® of DURACELL^® Alkaline batterijen.

GEREEDSCHAPPEN DIE U NODIG KUNT HEBBEN

Schroevendraaiers, draadstripper / -knipper en mogelijk een boor met diverse bits (alleen nieuwe installaties).

VERWIJDEREN VAN DE OUDE THERMOSTAAT

1. Schakel de elektriciteit uit van alle verwarmings- en koelcomponenten. Schakel de elektriciteit niet terug in totdat alle werkzaamheden zijn voltooid.

2. Verwijder het voorste gedeelte van uw oude thermostaat om de bedradingsaansluitingen bloot te leggen.
3. Noteer de letters die bij elke gebruikte draadklem zijn afgedrukt, en ook de kleur van elke draad die erop is aangesloten. Er worden ook zelfklevende draadlabels meegeleverd.
4. Verwijder voorzichtig de draden één voor één en buig ze zo dat ze niet terug in de muur vallen. Zorg ervoor dat blanke draadeinden elkaar niet raken.
5. Draai de bevestigingsschroeven voor de oude thermostaat los en verwijder deze voorzichtig van de muur.

MONTAGEPLAATS THERMOSTAAT

Monteer bij vervangingsinstallaties de nieuwe thermostaat op de plaats van de oude, tenzij de onderstaande omstandigheden anders suggereren. Volg bij nieuwe installaties deze algemene richtlijnen:

1. Monteer de thermostaat aan een binnenmuur, ongeveer 1,5 meter boven de vloer.
2. Plaats de thermostaat niet op een plaats waar de luchtcirculatie slecht is, zoals in een hoek, alkoof of achter een deur die normaal open staat.
3. Plaats de thermostaat niet op een plaats waar ongebruikelijke verwarmings- of koelomstandigheden kunnen heersen, zoals: direct zonlicht, boven een lamp, televisie of radiator, of aan een muur naast een buitendeur of raam.
4. Plaats de thermostaat niet in een vochtige omgeving, omdat dit kan leiden tot corrosie die de levensduur van de thermostaat kan verkorten.
5. Als er nog schilder- of bouwwerkzaamheden aan de gang zijn, dek de thermostaat dan volledig af of wacht tot deze werkzaamheden zijn voltooid voordat u de thermostaat installeert.

INSTALLATIE VAN DE NIEUWE THERMOSTAAT

1. Strip de draadisolatie en laat slechts 9,5 mm blanke draadeinden over en verwijder eventuele corrosie.
2. Vul de muuropening met niet-brandbare isolatie om te voorkomen dat tocht de normale werking van de thermostaat beïnvloedt.
3. Leid de draden door de opening in de nieuwe thermostaatbasisplaat en houd de basis tegen de muur. Probeer de schroefgaten van de vorige thermostaat uit te lijnen en installeer de bevestigingsschroeven.
4. Als de vorige gaten niet kunnen worden gebruikt, houdt u de thermostaatbasis tegen de muur zodat deze recht en waterpas lijkt (positioneer de basis voor de beste uitstraling) en markeert u de nieuwe schroefgaten. Bevestig de basis aan de muur met behulp van de meegeleverde schroeven (gebruik de meegeleverde kunststof pluggen indien nodig bij montage op een zacht materiaal zoals gipsplaat).

BEDRADINGSAANSLUITINGEN

1. Zorg er bij het bevestigen van de draden aan de thermostaat voor dat de blanke draadeinden helemaal in de klemmenstrook worden gehouden terwijl de schroef wordt vastgedraaid.
2. Draai alle elektrische klemmschroeven stevig vast, inclusief alle ongebruikte. Pas op dat u de schroeven niet te vast aandraait, ze hoeven alleen maar goed vast te zitten.

** Complete bedrading van het verwarmings- en/of koelsysteem is te vinden in het gedeelte DRAADIDENTIFICATIE EN BEDRADINGSSCHEMA'S van deze handleiding. De getoonde schema's bieden componentinformatie voor gloednieuwe installaties of voor niet-verwezen draden.

SYSTEEMCONFIGURATIE EN INSTELLINGSOPTIES

Op de printplaat bevinden zich hardware-instellingen die "jumpers" worden genoemd. Elke jumper heeft 3 metalen pinnen en een kleine zwarte dop. De dop wordt verplaatst naar de bovenste twee pinnen of de onderste twee pinnen. Wijzigingen in deze opties worden herkend telkens wanneer de HEAT/OFF/COOL (VERWARMING/UIT/KOELING) modus schakelaar wordt verplaatst.

JP1 (CTRL): [UP = Manual Operation (Handmatige bediening)] De thermostaat werkt handmatig en toont alleen de kamer- en ingestelde temperaturen. In deze modus zijn er geen temperatuurprogramma's, dagen van de week of kloktijden. [DOWN = Program Operation (Programma bediening), default] De thermostaat volgt vier temperatuurprogramma's: MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NITE (NACHT). Elke periode heeft een starttijd en een ingestelde temperatuur.

JP2 (SCALE): [UP = Celsius] Deze instelling toont alle temperatuurwaarden in C˚ graden. [DOWN = Fahrenheit, default] Alle temperatuurwaarden worden weergegeven in F˚ graden.

JP3 (BATT): [UP = None (Geen)] Deze instelling is alleen van toepassing als u GEEN batterijen in de thermostaat gebruikt en de thermostaat volledig van stroom voorziet via het systeem ("C" draadklem). [DOWN = Batt, default] Deze instelling controleert regelmatig het batterijniveau en toont "LOW BAT" (BATTERIJ BIJNA LEEG) op het scherm als de batterijen moeten worden vervangen. Gebruik deze instelling te allen tijde wanneer er fysiek batterijen in de thermostaat aanwezig zijn.

JP4 (HP): [UP = Heat Pump (Warmtepomp)] Gebruik deze instelling als u een warmtepompeenheid heeft (die er net zo uitziet als een buitenairconditioningunit, maar wordt gebruikt voor zowel koelen als verwarmen). [DOWN = non-HP, default] Deze instelling wordt gebruikt voor de meeste verwarmingssystemen die geen warmtepompen zijn. Voorbeelden voor deze instelling zijn: aardgasgestookte ketel, warmwaterplintverwarming en oliegestookte verwarming.

JP5 (FAN): [UP = Electric / HP (Elektrisch / Warmtepomp)] Deze instelling laat de systeemventilator draaien wanneer er warmte wordt gevraagd en is vereist voor systemen die hun eigen ventilator niet regelen in de HEAT (VERWARMING) modus. Warmtepompsystemen en units met een elektrisch verwarmingselement vereisen doorgaans deze instelling. [DOWN = Gas, default] Met deze instelling kan het verwarmingssysteem de ventilator automatisch zelf regelen. Systemen die doorgaans de "Gas" (Gas) ventilatorinstelling gebruiken, zijn: aardgasgestookte ketel, propaangestookte ketel en oliegestookte ketel.

JP6 (B/O): [UP = "B"] Deze instelling bekrachtigt de "B/O" draadklem te allen tijde in de HEAT (VERWARMING) modus en wordt niet bekrachtigd in de COOL (KOELING) modus. Deze instelling is niet typisch en is alleen nodig voor bepaalde merken warmtepompeenheden, zoals: Rheem, Ruud, Goettl en Bard. [DOWN = "O", default] Deze instelling bekrachtigt de "B/O" draadklem te allen tijde in de COOL (KOELING) modus en wordt niet bekrachtigd in de HEAT (VERWARMING) modus. Deze instelling wordt gebruikt voor de meeste warmtepompeenheden met uitzondering van slechts enkele merken.

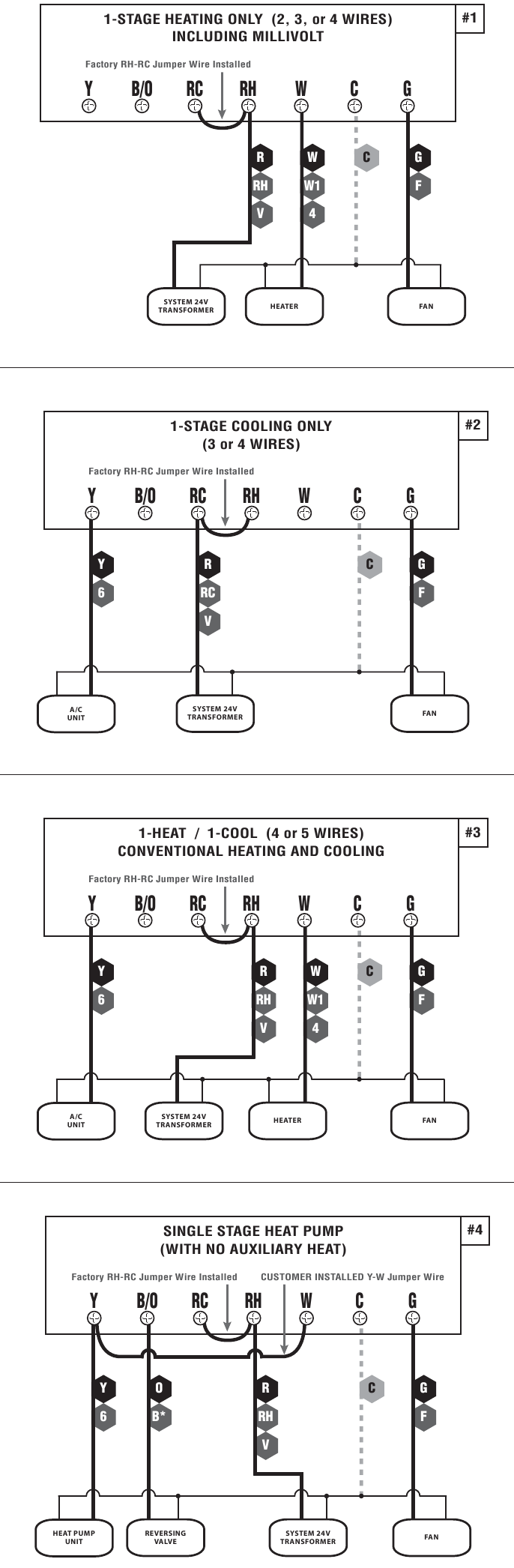

OPMERKINGEN BIJ HET BEDRADINGSSCHEMA

(Belangrijk, lees alle opmerkingen voordat u draden aansluit)

• Als de verstrekte informatie uw systeemconfiguratie niet duidelijk weergeeft, raadpleeg dan het gedeelte "TECHNISCHE HULP" van deze handleiding en neem contact op met onze supportafdeling voordat u bestaande thermostaatbedrading verwijdert.
• Sommige van de getoonde draden zijn mogelijk niet aanwezig in alle systemen en zijn afhankelijk van uw specifieke systeemtype of merk. Diagram #1 toont bijvoorbeeld een aanwezige ventilatordraad. Als u alleen 2-draads verwarming heeft, sluit u uw draden aan op RH en W. Als uw systeem geen ventilator heeft, wordt de "G" klem gewoon niet gebruikt.
• Gebruik voor warmtepompsystemen de "O" klem of de "B" klem, maar niet beide. Als zowel een "O" als een "B" draad aanwezig zijn, is "B" waarschijnlijk een systeemcommon en kan deze worden aangesloten op de "C" klem. Het aansluiten van systeemcommon stroom op de "B" klem van deze thermostaat kan de thermostaat en ook uw systeem beschadigen.
• De gestippelde draad die naar de "C" klem gaat is optioneel en is niet vereist om verwarming en koeling te laten werken. Dit wordt gebruikt om de thermostaat van stroom te voorzien via het 24 Volt systeem en is mogelijk niet aanwezig in uw specifieke toepassing.
• Als "Y" en "C" draden beide aanwezig zijn, dan is "C" hoogstwaarschijnlijk een systeemcommon draad. U kunt deze aansluiten op de "C" klem.
• Als u een oude thermostaat vervangt die een mechanische klok heeft, kunnen er twee draden zijn gelabeld als "C" voor de klokstroom. Tape deze draden af en sluit ze niet aan op de "C" klem van deze thermostaat.
• Als uw huidige bedradingsconfiguratie zowel een "RC" als "RH" draad heeft, betekent dit doorgaans dat u een transformatorsysteem heeft en dat er aparte 24 volt stroomdraden zijn die zowel van de verwarmingsapparatuur als van de koelapparatuur komen. Uw bedradingsaansluitingen moeten hetzelfde zijn als diagram #3 hierboven, met uitzondering van de RH en RC draden. Verwijder de in de fabriek geïnstalleerde RH-RC jumperdraad van de nieuwe thermostaatklemmen. Sluit de stroomdraad van het verwarmingssysteem (meestal RH of R) aan op de LUX "RH" klem en de stroomdraad van het koelsysteem (meestal RC) op de LUX "RC" klem.

VOORPANEEL THERMOSTAAT

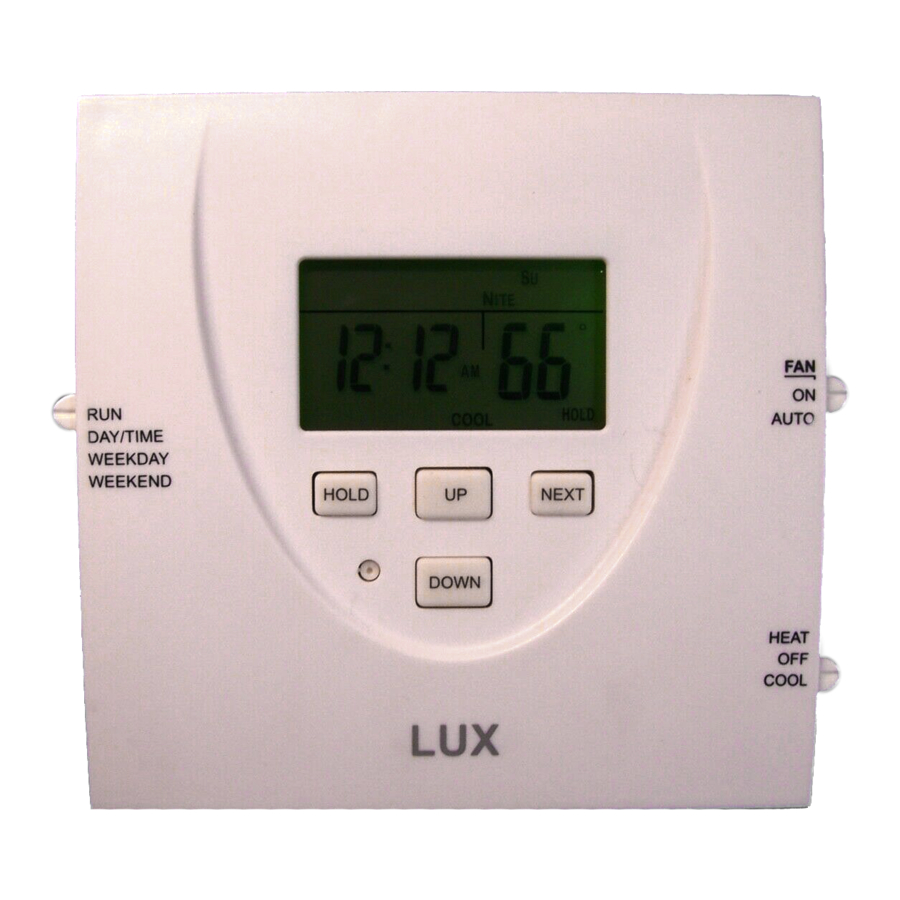

HEAT / OFF / COOL (VERWARMING / UIT / KOELING), SYSTEEMMODUS SCHAKELAAR: Zet deze schakelaar op HEAT (VERWARMING) om uw verwarmingssysteem te bedienen en op COOL (KOELING) om uw koelsysteem te bedienen. De OFF (UIT) positie schakelt zowel de verwarmings- als de koelunits uit.

AUTO / ON (AUTO / AAN), VENTILATORSCHAKELAAR: Wanneer deze schakelaar op AUTO staat, zal de ventilator (indien aanwezig in uw systeem) automatisch in- en uitschakelen wanneer er wordt verwarmd of gekoeld. Wanneer de schakelaar in de ON (AAN) positie staat, zal de ventilator constant draaien, met of zonder een vraag naar verwarming of koeling, zelfs in de OFF (UIT) modus.

MULTI-FUNCTION (MULTIFUNCTIONEEL), INSTELSCHUIFSCHAKELAAR: Tenzij andere instellingen worden aangepast, moet deze schakelaar altijd in de RUN (WERKING) positie blijven staan om de temperatuur te regelen met de thermostaat. Wanneer deze schakelaar in de DAY/TIME (DAG/TIJD) positie staat, kunnen de dag en de klok worden gewijzigd. Wanneer deze schakelaar in de WEEKDAY (WEEKDAG) of WEEKEND posities staat, kunnen de temperatuurprogramma perioden voor verwarming en koeling worden aangepast. OPMERKING: deze schakelaar wordt alleen gebruikt in de "Program" (Programma) modus. Wanneer de thermostaat wordt gebruikt in de "Manual" (Handmatige) bedieningsmodus, zullen alle vier de schakelaarposities zich gedragen als de RUN (WERKING) positie.

RESET BUTTON (RESET KNOP): Er is een kleine verzonken drukknop links van de DOWN (OMLAAG) knop, die kan worden ingedrukt met een pen/potlood, paperclip of een soortgelijk object. Een enkele druk op deze knop zorgt ervoor dat het LCD-scherm volledig wordt gevuld, het verwarmings-/koelrelais wordt uitgeschakeld en er een interne systeemcontrole van de thermostaatcomponenten wordt uitgevoerd. Als uw thermostaat zich onregelmatig gedraagt, kan het indrukken van de Reset button (Reset knop) dit gedrag verhelpen. Als uw thermostaat zich onregelmatig blijft gedragen, kan een volledige software reset nodig zijn. Deze en andere extra functies die toegankelijk zijn via dezelfde Reset button (Reset knop), worden uitgelegd in het gedeelte GEAVANCEERDE FUNCTIES van deze handleiding.

THERMOSTAT BASIS BEDIENING

DAG EN TIJD INSTELLEN: Plaats de Set Slide Switch in de DAY/TIME (DAG/TIJD) positie. Terwijl de dag knippert, druk op UP (OMHOOG) of DOWN (OMLAAG) om de dag van de week in te stellen. Druk op NEXT (VOLGENDE) en de klok begint te knipperen. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de tijd in te stellen, zorg ervoor dat de AM/PM (VM/NM) aanduiding correct is. Het ingedrukt houden van UP (OMHOOG) of DOWN (OMLAAG) zorgt ervoor dat de klokcijfers snel scrollen. Zet de Set Slide Switch terug naar RUN (UITVOEREN).

VERWARMING EN KOELING: Basisbediening van uw verwarmings- of koelsysteem kan worden verkregen met de Set Slide Switch in de RUN (UITVOEREN) positie en door HEAT (VERWARMEN) of COOL (KOELEN) te kiezen op de System Mode Switch (Systeem Modus Schakelaar). Wanneer de thermostaat voor het eerst wordt ingeschakeld, volgt deze een standaard temperatuurroutine die vanuit de fabriek is ingesteld (hieronder weergegeven).

TEMPERATUUROVERSCHRIJVING: In de Programma modus kan de ingestelde temperatuur tijdelijk worden gewijzigd door op UP (OMHOOG) of DOWN (OMLAAG) te drukken. De ingestelde temperatuur keert terug naar de geprogrammeerde waarde die in het geheugen is opgeslagen wanneer de starttijd van de volgende aankomende programmaperiode wordt bereikt (MORN (OCHTEND), DAY (DAG), EVE (AVOND), NITE (NACHT)). Zolang een Tijdelijke Overschrijving van kracht is, wordt het woord OVERRIDE (OVERSCHRIJVING) weergegeven op het scherm. Een Overschrijving kan worden geannuleerd door de modus schakelaar naar OFF (UIT) te verplaatsen en vervolgens terug naar HEAT (VERWARMEN) of COOL (KOELEN).

MINIMALE LOOPTIJD: De thermostaat heeft een interne tijdvertraging van 5 minuten tussen het in- en uitschakelen van de belasting om schade aan het verwarmings- of koelsysteem te voorkomen, wat kan optreden bij zeer frequent schakelen. Als verwarming of koeling niet meteen inschakelt bij een verandering in de ingestelde temperatuur, wacht dan 5 minuten en het systeem zou de normale werking moeten hervatten.

TEMPERATUUR VASTHOUDEN: Een Temperatuur Vasthouden wordt gebruikt voor het handhaven van een vaste ingestelde temperatuur. Zodra een Hold (Vasthouden) is gestart, handhaaft de thermostaat de ingestelde temperatuur voor onbepaalde tijd. Een Hold (Vasthouden) kan dagen, weken of zelfs maanden achter elkaar worden gebruikt. Om de Hold (Vasthouden) modus te activeren: druk één keer op HOLD (VASTHOUDEN) en het woord Hold (Vasthouden) verschijnt in het display. Om een Hold (Vasthouden) te annuleren, druk nog een keer op HOLD (VASTHOUDEN).

STATISCHE MELDING: Deze thermostaat is beschermd tegen normale kleine statische elektrische ontladingen, maar om het risico op beschadiging van het apparaat bij extreem droog weer te minimaliseren, raak je een geaard metalen object aan voordat je je thermostaat aanraakt.

LCD DISPLAY BACKLIGHT (LCD DISPLAY ACHTERGRONDVERLICHTING): Het scherm heeft achtergrondverlichting die helpt bij het bekijken 's nachts, of op locaties met weinig licht. Een druk op een willekeurige knop op het voorpaneel verlicht het display gedurende ongeveer 10 seconden. Alle keren dat er op een knop wordt gedrukt terwijl de achtergrondverlichting aan is, wordt de timer opnieuw ingesteld, waardoor het scherm nog 10 seconden verlicht blijft.

TEMPERATUUR PROGRAMMA'S

Deze thermostaat heeft 4 afzonderlijke programmaperioden voor zowel Verwarmen (Heat) als Koelen (Cool) modus, namelijk: MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NITE (NACHT). Elke periode eindigt op de starttijd van de volgende periode. De verwarmingsprogramma's worden ingesteld in de HEAT (VERWARMEN) modus en de koelprogramma's worden ingesteld in de COOL (KOELEN) modus.

WEEKDAG PROGRAMMA'S: Verplaats de Set Slide Switch naar WEEKDAY (WEEKDAG). U programmeert alle vijf de weekdagen tegelijk. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de starttijd voor de MORN (OCHTEND) periode aan te passen en druk vervolgens op NEXT (VOLGENDE) om verder te gaan. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de ingestelde temperatuur voor de MORN (OCHTEND) periode aan te passen en druk vervolgens op NEXT (VOLGENDE) om verder te gaan. Pas nu de starttijd en de ingestelde temperatuur voor de DAY (DAG) periode aan en druk na elke aanpassing op NEXT (VOLGENDE) om verder te gaan. Ga door met dezelfde stappen om de starttijden en ingestelde temperaturen voor de EVE (AVOND) en NITE (NACHT) programmaperioden aan te passen. Wanneer u klaar bent met het instellen van alle vier de perioden, blijft u op NEXT (VOLGENDE) drukken om uw invoer voor alle 4 de perioden te bekijken. Verplaats de Set Slide Switch naar de RUN (UITVOEREN) positie als u klaar bent, of naar WEEKEND (WEEKEND) om de perioden voor zaterdag of zondag aan te passen.

WEEKEND PROGRAMMA'S: Verplaats de Set Slide Switch naar WEEKEND (WEEKEND). U programmeert zowel zaterdag als zondag tegelijk. U begint met de starttijd voor de MORN (OCHTEND) periode en gebruikt dezelfde stappen als bij het instellen van de Weekday (Weekdag) perioden, waarbij u op NEXT (VOLGENDE) drukt om door de waarden te gaan. Zet de Set Slide Switch terug naar de RUN (UITVOEREN) positie wanneer u klaar bent.

GEAVANCEERDE FUNCTIES

TEMPERATUUR SCHOMMELING: De hoeveelheid temperatuurvariatie tussen belasting aan en belasting uit wordt gewijzigd door de swing instelling aan te passen. De standaardwaarde is #1 en het aanpassingsbereik is van #1 tot #9. Een kleiner swingnummer maakt de temperatuurregeling nauwkeuriger en constanter en verhoogt het aantal cycli per uur. Een groter swingnummer produceert een grotere variatie tussen belasting aan en belasting uit gebeurtenissen en vermindert het aantal cycli per uur. Om de swing aan te passen: plaats de Set Slide Switch in de RUN (UITVOEREN) positie en druk tegelijkertijd op NEXT (VOLGENDE) en HOLD (VASTHOUDEN). Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de instelling te wijzigen en druk vervolgens op NEXT (VOLGENDE) als u klaar bent.

TEMPERATUUR KALIBRATIE: Deze thermostaat is in de fabriek gekalibreerd en in de meeste gevallen zijn er geen wijzigingen in deze instelling nodig. Met de kalibratiefunctie kunt u de kamertemperatuurmeting handmatig compenseren met maximaal plus of min 5°F (3°C) graden ten opzichte van de oorspronkelijke waarde. 0°F (0°C) is de standaardinstelling. Om de kalibratie aan te passen: plaats de Set Slide Switch in de RUN (UITVOEREN) positie en de System Mode switch (Systeem Modus schakelaar) in de OFF (UIT) positie. Druk tegelijkertijd op UP (OMHOOG) en DOWN (OMLAAG) gedurende ten minste 4 seconden. Gebruik UP (OMHOOG) of DOWN (OMLAAG) om de instelling te wijzigen en druk vervolgens op NEXT (VOLGENDE) als u klaar bent.

TOETSENBORDVERGRENDELING: U kunt de knoppen op het voorpaneel vergrendelen om ongeautoriseerde manipulatie van uw thermostaatinstellingen te voorkomen. De volgende voorbeelden gebruiken de standaard vergrendelingscode "0000". Als u de vergrendelingscode hebt gewijzigd om uw eigen code te gebruiken, gebruikt u die in plaats van "0000" in de volgende instructies.

OPMERKING: Deze instructies voor het vergrendelen van het toetsenbord moeten tijdig worden uitgevoerd, omdat de thermostaat een time-out zal geven en automatisch het vergrendelingsscherm van het toetsenbord verlaat en na 12 seconden zonder een druk op de knop terugkeert naar het normale uitvoerscherm.

OM HET TOETSENBORD TE VERGRENDELEN: Plaats de Set Slide Switch in de RUN (UITVOEREN) positie en druk ten minste 6 seconden op NEXT (VOLGENDE). Voer de juiste code in door UP (OMHOOG) of DOWN (OMLAAG) te gebruiken om het knipperende cijfer te wijzigen en gebruik NEXT (VOLGENDE) om te schakelen tussen de cijfers die knipperen. Druk ten minste 4 seconden op NEXT (VOLGENDE). Er zou een hangslot op het scherm moeten verschijnen om te bevestigen dat de thermostaat nu is vergrendeld.

OM HET TOETSENBORD TE ONTGRENDELEN: Een druk op een willekeurige knop toont "0000" op het scherm. Voer de juiste code in door UP (OMHOOG) of DOWN (OMLAAG) te gebruiken om het knipperende cijfer te wijzigen en gebruik NEXT (VOLGENDE) om te schakelen tussen de cijfers die knipperen. Druk ten minste 4 seconden op NEXT (VOLGENDE). Het hangslot zou moeten verdwijnen en de thermostaat zou nu ontgrendeld moeten zijn. Als u probeert de thermostaat te ontgrendelen door een onjuiste code in te voeren, knippert het display "8888" op het scherm.

OM DE VERGRENDELINGSCODE TE WIJZIGEN: Zorg er eerst voor dat de thermostaat is ontgrendeld en dat de Set Slide Switch in de RUN (UITVOEREN) positie staat. Druk ten minste 6 seconden op NEXT (VOLGENDE). Wanneer "0000" wordt weergegeven, laat u NEXT (VOLGENDE) los en drukt u ten minste 4 seconden op HOLD (VASTHOUDEN) totdat het woord "SET" (INSTELLEN) verschijnt. Voer uw nieuwe gewenste code in door UP (OMHOOG) of DOWN (OMLAAG) te gebruiken om het knipperende cijfer te wijzigen en gebruik NEXT (VOLGENDE) om te schakelen tussen de cijfers die knipperen. Druk ten minste 4 seconden op NEXT (VOLGENDE) totdat het woord "SET" (INSTELLEN) niet meer wordt weergegeven. Uw nieuwe code is geaccepteerd. U kunt: ten minste 4 seconden op NEXT (VOLGENDE) drukken om de thermostaat te vergrendelen met uw nieuwe code, of het scherm na 12 seconden vanzelf laten verlopen en terugkeren naar het normale uitvoerscherm.

ALS U UW VERGRENDELINGSCODE BENT VERGETEN: Plaats de Set Slide Switch in de RUN (UITVOEREN) positie en voer een enkele druk uit op de RESET (RESET) knop (aan de linkerkant van de DOWN (OMLAAG) knop). Het scherm verandert en wordt volledig gevuld met alle segmenten. Nadat het scherm is teruggekeerd naar een normale weergave, voert u de volgende reeks van vier knoppen in, waarbij u één keer op elke knop drukt: UP (OMHOOG), UP (OMHOOG), UP (OMHOOG), DOWN (OMLAAG). U moet ongeveer één seconde tussen de drukken op de knoppen laten. Als de thermostaat al was ontgrendeld toen u met deze procedure begon, blijft het scherm in de normale uitvoerweergave en is uw vergrendelingscode teruggezet naar de standaardwaarde "0000". Als de thermostaat in een vergrendelde toestand was toen u met deze procedure begon, ziet u het scherm Enter Unlock Code (Voer ontgrendelingscode in) met "1000" weergegeven vanwege de knoppen die u onlangs hebt ingedrukt. Druk één keer op DOWN (OMLAAG) zodat het display "0000" weergeeft en druk ten minste 4 seconden op NEXT (VOLGENDE). Het hangslot zou moeten verdwijnen en de thermostaat zou nu ontgrendeld moeten zijn en de normale uitvoerweergave moeten tonen. Wanneer u deze Reset Lock Code (Vergrendelingscode resetten) procedure gebruikt, worden er geen wijzigingen aangebracht in andere thermostaatinstellingen of opties.

TEMPERATUUR LIMIET STOPPEN: Er zijn twee onafhankelijke ingestelde temperatuur stoppen: een maximale warmte-instellingstemperatuur en een minimale koelinstellingstemperatuur. Elk van deze temperatuur stoppen is door de gebruiker instelbaar in stappen van één graad. De warmtelimiet stop voorkomt dat de ingestelde temperatuur hoger wordt ingesteld dan de warmtelimiet instelling. De koellimiet stop voorkomt dat de ingestelde temperatuur lager wordt ingesteld dan de koellimiet instelling.

Om de warmte- en koelinstellingstemperatuur stoppen in te stellen, begint u altijd met de System Mode switch (Systeem Modus schakelaar) in de OFF (UIT) positie en de Set Slide switch in de RUN (UITVOEREN) positie. Houd de UP (OMHOOG) knop ingedrukt terwijl u de System Mode switch (Systeem Modus schakelaar) verschuift, ofwel van OFF (UIT) naar HEAT (VERWARMEN) (om de maximale warmte-instellingstemperatuur aan te passen), ofwel van OFF (UIT) naar COOL (KOELEN) (om de minimale koelinstellingstemperatuur aan te passen). De woorden "SET" (INSTELLEN) en ofwel "LIM HEAT" (LIMIET WARMTE) of "LIM COOL" (LIMIET KOEL) worden op het LCD-scherm weergegeven terwijl u respectievelijk de warmte- of koellimieten instelt. In de aanpassingsmodus voor elk van de temperatuur stoppen, gebruikt u de UP (OMHOOG) en DOWN (OMLAAG) knoppen om de limietwaarde aan te passen, net zoals u de ingestelde temperatuur zou aanpassen tijdens normaal gebruik. OPMERKING: Als er 4 seconden lang geen knoppen worden ingedrukt, accepteert de thermostaat de limietwaarde die op dat moment op het scherm stond en keert terug naar het normale uitvoerscherm voor de huidige System Mode switch (Systeem Modus schakelaar) positie. Nadat u de Set Temperature Limit Stops (Instellingstemperatuur Limiet Stoppen) hebt aangepast, moet u terugkeren naar de aanpassingsmodus voor zowel warmte als koeling om uw gewenste limietinstellingen voor beide temperatuurmodi te bevestigen.

COMPRESSORBESCHERMING BYPASS: Deze optionele functie stelt de installateur of servicetechnicus in staat om de ingebouwde compressorbeschermingsvertragingen tijdelijk uit te schakelen. Dit is het handigst voor het diagnosticeren en testen van de verwarmings- en koelsystemen nadat de installatie is voltooid en mag niet worden gebruikt tijdens normaal gebruik. Om deze functie te activeren: plaats de Set Slide Switch in de RUN (UITVOEREN) positie en voer een enkele druk uit op de RESET (RESET) knop (aan de linkerkant van de DOWN (OMLAAG) knop). Het scherm verandert en wordt volledig gevuld met alle segmenten. Nadat het scherm is teruggekeerd naar een normale weergave, voert u de volgende reeks van vier knoppen in, waarbij u één keer op elke knop drukt: UP (OMHOOG), UP (OMHOOG), DOWN (OMLAAG), DOWN (OMLAAG). U moet ongeveer één seconde tussen de drukken op de knoppen laten. De koelterminal kan nu één keer worden geactiveerd zonder te wachten op de vertraging en zodra de thermostaat is geactiveerd, keert deze terug naar de normale uitvoermodus met aanwezige vertragingen. Wanneer u deze Compressor Protection Bypass (Compressorbescherming Bypass) procedure gebruikt, worden er geen wijzigingen aangebracht in andere thermostaatinstellingen of opties.

VOLLEDIGE SOFTWARE RESET: Deze volledige reset zet alle verwarmings- en koelprogramma's en alle door de gebruiker te wijzigen softwareopties terug naar hun fabrieksstandaardwaarden. Het wordt aanbevolen dat u uw huidige verwarmings- en koelprogrammawaarden opschrijft ter referentie voordat u een softwarereset uitvoert. Om een softwarereset uit te voeren: verplaats de System Mode switch (Systeem Modus schakelaar) in de OFF (UIT) positie en de Set Slide switch naar de RUN (UITVOEREN) positie. Voer een enkele druk uit op de RESET (RESET) knop (aan de linkerkant van de DOWN (OMLAAG) knop). Het scherm verandert en wordt volledig gevuld met alle segmenten. Nadat het scherm is teruggekeerd naar een normale weergave, voert u de volgende reeks van vier knoppen in, waarbij u één keer op elke knop drukt: UP (OMHOOG), DOWN (OMLAAG), UP (OMHOOG), DOWN (OMLAAG). U moet ongeveer één seconde tussen de drukken op de knoppen laten. Nadat de softwarereset stappen zijn uitgevoerd, zult u niets anders op het scherm opmerken en is de thermostaat klaar voor normaal gebruik (u kunt de verwarmings- en koelprogramma's aanpassen aan uw temperatuurvoorkeuren).

BATTERIJ VERVANGEN

Deze thermostaat werkt op twee "AA" alkalinebatterijen. De batterijen moeten MINSTENS één keer per jaar worden vervangen (of eerder, als het batterijsymbool "LOW BAT" (BIJNA LEGE BATTERIJ) in het linkeronderdeel van het scherm verschijnt, zoals hieronder weergegeven. De batterijen bevinden zich aan de achterkant van de printplaat en zijn toegankelijk door het voorste gedeelte van de thermostaat recht naar buiten te trekken en van de muur te verwijderen. Bij het plaatsen van nieuwe batterijen raden wij aan om alleen gloednieuwe Energizer^® of DURACELL^®, "AA" alkalinebatterijen te gebruiken. Let op de polariteitsaanduiding in het batterijvak om een correcte installatie te garanderen. Wanneer u klaar bent, lijnt u de voorkant van de thermostaat uit met de basis en drukt u stevig aan om goed vast te klikken.

TECHNISCHE ONDERSTEUNING

Als u problemen heeft met het installeren of gebruiken van deze thermostaat, lees dan de handleiding zorgvuldig en grondig door. Als u hulp nodig heeft, neem dan contact op met onze afdeling Technische Assistentie op 856-234-8803 tijdens de reguliere kantooruren tussen 8:00 uur en 16:30 uur Eastern Standard Time, van maandag tot en met vrijdag. U kunt ook op elk moment van de dag of nacht online technische assistentie krijgen op http://www.luxproducts.com. Onze website biedt u antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen op uw gemak naar onze technische ondersteuningsmedewerkers te e-mailen.

Lux Products Corporation - Philadelphia, PA 19112 - www.luxproducts.com
