LUX KONOz - Smart Hub THERMOSTAAT Handleiding
Introductie
Bedankt dat u KONOz™ in uw huis verwelkomt. Het installatieproces is eenvoudig. Het enige wat u hoeft te doen is deze eenvoudige stappen volgen en u bent op weg om energie te besparen en uw huis nog comfortabeler te maken.
LUX Products biedt installatie- en productvideo's
Bezoek LuxProducts.com/videos of bezoek ons YouTube-kanaal LUX Products Corporation.
Let op: Neem contact op met LUX Technical Support door te bellen naar 856.234.8803.
BEGIN HIER

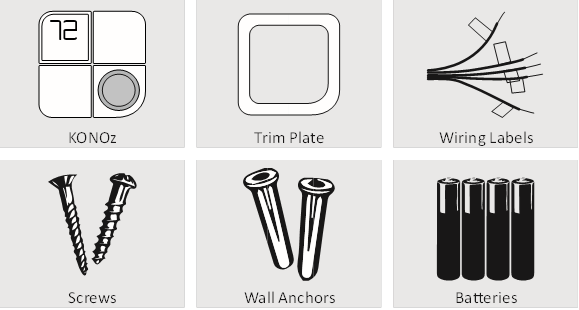

Wat zit er in de doos? (Wat zit er in de doos?)

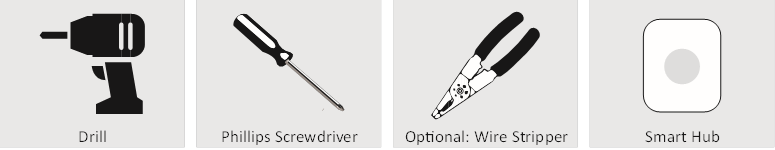

Benodigde gereedschappen (Benodigde gereedschappen)
Deze handleiding is een uitgebreide gids voor de installatie en bedrading van uw KONOz-thermostaat.
Stap 1: Schakel de stroom uit bij de stroomonderbreker van zowel uw verwarmings- als koelsystemen voordat u bedrading uitvoert.
Stap 2:
Bevestig dat uw verwarmings- en koelsysteem is uitgeschakeld door de temperatuur op uw bestaande thermostaat te wijzigen. De verwarming en koeling mogen niet aanslaan, maar kunnen de temperatuurverandering op uw bestaande thermostaat weergeven.
Let op: uw systeem mag geen geluid maken en u mag geen lucht uit uw ventilatieopeningen voelen komen.
Stap 3: Verwijder de voorkant van uw oude thermostaat van de basis.
Als u dikke zwarte draden, kroonsteentjes of labels ziet met de tekst 120-240VAC of High Voltage (Hoogspanning), dan is uw systeem niet compatibel met KONOz.
Bel LUX Technical Support op 856.234.8803 voordat u verdergaat met uw installatie. Als u geen hoogspanningslabels of -draden ziet, kunt u doorgaan met het installatieproces.

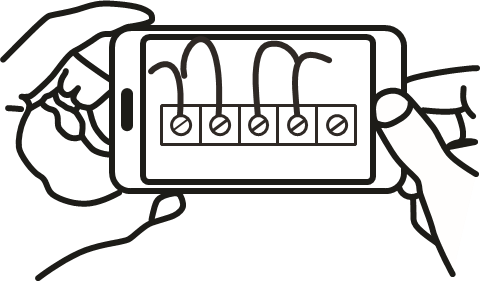

Stap 4: Maak een foto van uw huidige bedradingsschema. De foto kan later als referentie worden gebruikt.
Stap 5: Gebruik de meegeleverde draadlabels om te markeren welke draad is aangesloten op elke aansluiting in uw oude thermostaat.
Let op: de aanduidingen van de bedradingsletters komen overeen met een "Heat Pump" (Warmtepomp) of een "Conventional" (Conventioneel) systeem.
Let op: een tool voor bedradingscompatibiliteit is beschikbaar op LuxProducts.com/wiring
Bedrading
Stap 1: Identificeer uw systeemconfiguratie (zie bedradingsschema's). Mogelijke configuraties zijn:
| Systeemconfiguratie | Bedradingsconfiguratie | |
| Conventioneel: 1H/1C zonder C-draad | Y, G, W1, R | |
| Conventioneel: 1H/1C met C-draad | Y, G, W1, R, C | |
| Conventioneel: 2H/1C zonder C-draad | Y, G, W1, W2, R | |
| Conventioneel: 2H/1C met C-draad | Y, G, W1, W2, R, C | |
| Warmtepomp: 1H/1C met C-draad | Y, G, R, O/B, C | |
| Warmtepomp met hulp- of dubbele brandstof: | Y, G, R, O/B, W1, C | |
Als u slechts één R-draad hebt, gebruik dan de RH-aansluiting. Als u een andere configuratie hebt dan hierboven vermeld, neem dan contact op met LUX Technical Support voor hulp bij uw installatie. Als u een "C"-draad hebt, zijn de meegeleverde batterijen niet nodig.
Let op: als u geen C-draad hebt, maar liever geen vervangbare batterijen gebruikt, ga dan naar shop. LuxProducts.com/PowerBridge voor meer informatie over onze Lux Power Bridge-oplossing.
Stap 2: Controleer of elke draad correct is gelabeld en verwijder elke draad van de aansluiting — zorg ervoor dat ze niet in de muur vallen.
Stap 3: Verwijder de bevestigingsschroeven van de basis van de oude thermostaat en verwijder de basis van de muur.
Stap 4: Scheid KONOz van zijn basis.
Stap 5: Als u de afdekplaat of muurankers wilt gebruiken, kunt u deze nu installeren.
Stap 6: Trek de draden van uw muur door het middelste gat van de KONOz-basis. Bevestig de basis aan de muur met behulp van de meegeleverde bevestigingsmaterialen. Volg de ingebouwde waterpas om ervoor te zorgen dat deze recht is.
Optie 1 - Conventionele (ketel) systemen:
Stap 7f: Volg de aansluitlabels die op de thermostaatbasis zijn gemarkeerd met "Conventional" (Conventioneel). Druk op de hendel en steek elke gelabelde draad in het bovenste gat van de bijbehorende aansluiting.
Stap 8f: Als u zowel een RC- als een RH-draad hebt, verwijder dan de rode dop naast de resetknop. U kunt nu verdergaan met stap 9.
Optie 2 - Warmtepompsystemen:
Stap 7hp: Volg de aansluitlabels die op de thermostaatbasis zijn gemarkeerd met "Heat Pump" (Warmtepomp).
Raadpleeg uw bedradingsfoto, druk op de hendel en steek elke gelabelde draad in het bovenste gat van de bijbehorende aansluiting.
Als uw oude thermostaat geen W1-draad had, maar wel een W2-draad, steek dan de W2-draad in de W1-aansluiting.
Stap 2.8hp: Als u zowel een O-draad als een B-draad hebt (d.w.z. in een Trane-systeem), installeer dan de B-draad in de "C"-aansluiting.
Voor meer gedetailleerde instructies, zie de bedradingsschema's of bel LUX Technical Support.
Stap 9: Als u geen C-draad hebt, plaats dan de (4) AA-batterijen die bij uw KONOz-thermostaat zijn meegeleverd volgens de juiste polariteitsaanduidingen op de KONOz.
Maak KONOz stevig vast op de basis. Zodra deze op zijn plaats is geklikt, zet u de stroom weer op uw verwarmings- en koelsysteem.
Let op: als er batterijen zijn geplaatst, moet u alle batterijen minstens één keer per twee jaar vervangen door alleen alkalinebatterijen van een premiummerk.
Om de batterijen te vervangen, verwijdert u de KONOz van de basis (d.w.z. koppel deze los van het elektriciteitsnet) en plaatst u (4) AA alkalinebatterijen van een premiummerk. Als u lekkende of beschadigde batterijen aantreft, raak de batterijen dan niet aan. Lekkende of beschadigde batterijen moeten worden gehanteerd met de juiste veiligheidsuitrusting, inclusief een veiligheidsbril met zijbescherming en neopreen of natuurrubberen handschoenen in een goed geventileerde ruimte.
Volg bij het weggooien van batterijen de lokale wet- en regelgeving van uw regio. Als u de toepasselijke regels in uw regio niet kunt identificeren, raadpleeg dan de instructies van de batterijfabrikant.
Voor het weggooien van KONOz moet u de batterijen verwijderen voordat u ze weggooit.
Stap 10: Uw KONOz is nu klaar om te worden geconfigureerd voor uw verwarmings- en koelsysteem. De KONOz leidt u door de initiële systeemconfiguratie. Gebruik de knop om opties te wijzigen en druk op de knop om uw selectie te bevestigen.
| Eerst moet u uw systeemtype instellen: | |
| (F) voor Furnace (Kachel) of Boiler: Stel het ventilatortype in op Gas (meest voorkomend), Electric (Elektrisch) (voor systemen zonder gas of olie), of Boiler (geen ventilator). | (HP) voor Heat Pump (Warmtepomp): Stel het ventieltype in op O of B - kijk naar de foto van uw bedrading om uw ventieltype te zien. |
Stap 11: Na het bevestigen van uw systeeminstellingen, zal KONOz vragen of u verbinding wilt maken met een Smart Hub. Selecteer "SET" (INSTELLEN) om een verbinding tot stand te brengen met uw Smart Hub of selecteer "OFF" (UIT) om later verbinding te maken. Voor details over het configureren van KONOz voor uw specifieke Smart Hub, bezoek: LuxProducts.com/KONOzSmartHubSetup
Bediening
| Druk op de knop wanneer de thermostaat inactief is om het menu te bekijken. optie en druk nogmaals om te bevestigen. Draai aan de knop om een optie te selecteren en druk nogmaals om te bevestigen. | |
 Systeemmodus |  Installatie-instellingen |
 Ventilatormodus |  Smart Hub-netwerkverbinding |
 Schema uitvoeren * |  Systeem voorbereiden |
De Décor-snap™ Cover van KONOz vervangen
Plaats de rechterhand op de buitenrand van de Décor-snap cover en de linkerhand op de rand van het KONOz-scherm. Houd KONOz op zijn plaats terwijl u voorzichtig aan de decor snap cover trekt. U vindt hier belangrijke informatie voor de Smart Hub-installatie, waaronder de Zigbee-installatiecode en het modelnummer.
*Opmerking: Schema uitvoeren werkt alleen als dit is ingeschakeld op Smart Hub.
Hoe KONOz te gebruiken
De KONOz-knop is de belangrijkste manier om uw verwarmings- en koelsystemen te bedienen. Druk eenvoudig op de knop om een menu te openen of een optie te selecteren. Houd de knop op elk moment ingedrukt om een menu te verlaten en terug te keren naar het startscherm. Draai in een menu aan de knop om door de beschikbare opties te bladeren.
Opmerking: als u geïnteresseerd bent in geavanceerde informatie, kunt u de installatie-instellingshandleiding vinden op LuxProducts.com/KONOzManual

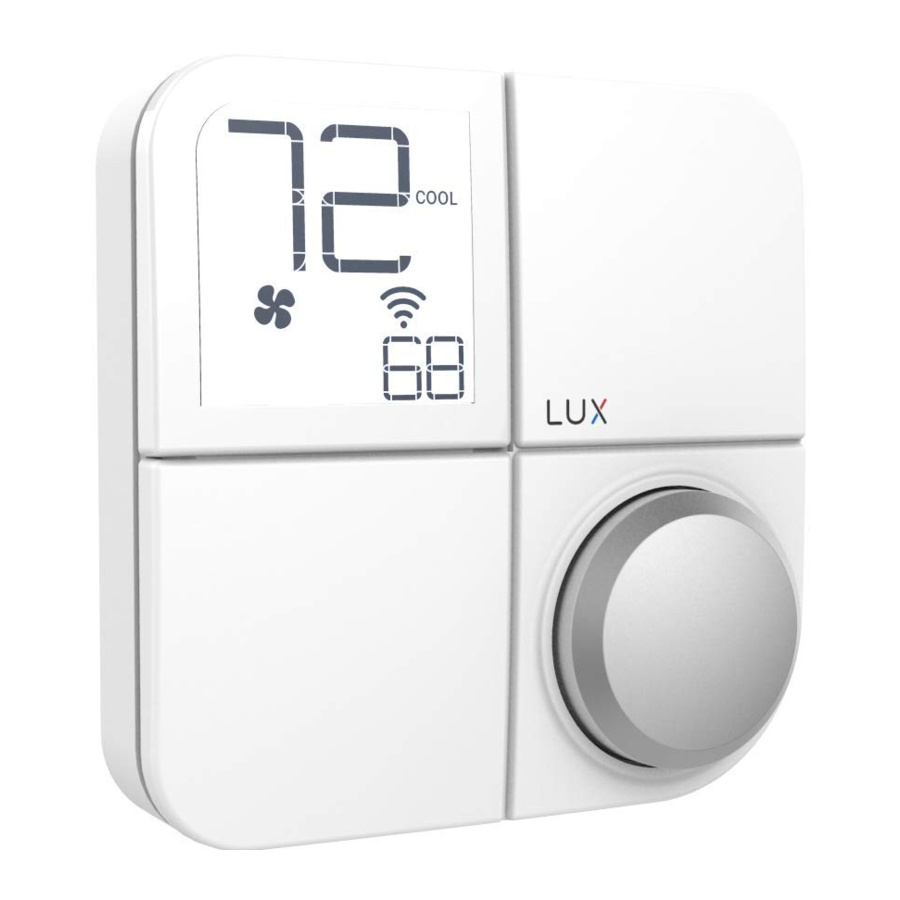

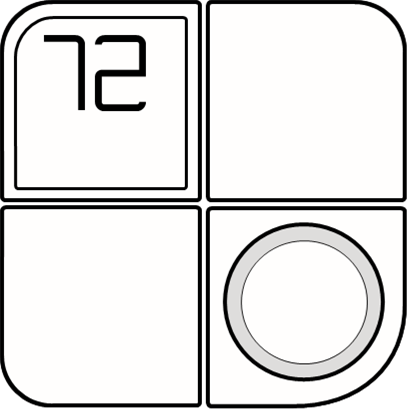

Het scherm van KONOz lezen
Het grote getal linksboven geeft uw omgevingstemperatuur weer.
Het kleine getal rechtsonder geeft uw ingestelde temperatuur weer.
De geselecteerde systeemmodus (HEAT (VERWARMEN), COOL (KOELEN) of OFF (UIT)) wordt rechts van de omgevingstemperatuur weergegeven.
De actieve ventilatorstatus wordt weergegeven door het pictogram onder de omgevingstemperatuur. Als deze uit staat, draait uw ventilator niet. Als deze aan staat, draait uw ventilator. Houd er rekening mee dat uw ventilator draait, afhankelijk van uw geselecteerde ventilatormodus (AUTO (AUTOMATISCH) of ON (AAN)).
Als u ON (AAN) onder uw systeemmodus ziet, betekent dit dat uw systeem actief uw huis verwarmt of koelt.
Dit pictogram geeft aan dat uw HVAC-systeem zich voorbereidt om in of uit te schakelen. Wacht tot het verwarmen en koelen begint.
Dit pictogram geeft de batterijniveaus van de KONOz aan.
Opmerking: vervang alle vier de AA-batterijen in de KONOz als het pictogram voor een bijna lege batterij of het knipperende pictogram voor een lege batterij op uw KONOz verschijnt.
Dit pictogram opent het systeemmodusmenu. In dit menu kunt u uw HVAC-systeem instellen op OFF (UIT), HEAT (VERWARMEN) of COOL (KOELEN). Uw thermostaat detecteert automatisch welke modi beschikbaar zijn wanneer u uw thermostaat installeert, dus u ziet mogelijk niet alle drie de opties, afhankelijk van uw systeemtype.
Dit pictogram opent het ventilatormodusmenu. In dit menu kunt u uw ventilator instellen op AUTO (AUTOMATISCH) of ON (AAN). AUTO (AUTOMATISCH) laat uw ventilator draaien wanneer uw systeem actief verwarmt of koelt. ON (AAN) laat uw ventilator continu draaien. Als u een filterlevensduurwaarde instelt in de installatie-instellingen, kunt u de resterende levensduur van uw filter controleren in het menu met ventilatorinstellingen.
Dit pictogram opent het menu met installatie-instellingen. In dit menu kunt u geavanceerde voorkeuren voor speciale toepassingen aanpassen. Selecteer het tandwielpictogram en selecteer vervolgens JA nadat IS op het scherm verschijnt om de installatie-instellingen te starten. Raadpleeg de "Installatie-instellingshandleiding" voor meer informatie over de installatie-instellingen.
Dit pictogram opent het menu voor de Smart Hub-netwerkverbinding. In dit menu kunt u ervoor kiezen om verbinding te maken met uw Smart Hub of de verbinding te verbreken. Selecteer "SET" om een nieuwe Smart Hub-verbinding tot stand te brengen. Selecteer "OFF" (UIT) om de verbinding tijdelijk uit te schakelen. Selecteer ten slotte "ON" (AAN) om opnieuw verbinding te maken met uw Smart Hub. Raadpleeg de Smart Hub-installatiehandleiding van KONOz voor meer informatie over het maken van verbinding met een Smart Hub.
KONOz het hele jaar door gebruiken
Koud weer:
De verwarmingsmodus (Heat mode) is de beste instelling om te gebruiken als het koud is en u uw airconditioner niet hoeft te gebruiken. Dit zorgt ervoor dat uw airconditioner inactief blijft en dat uw verwarming de temperatuur van uw huis boven uw gekozen ingestelde temperatuur houdt.
Warm weer:
De koelmodus (Cool mode) is de beste instelling om te gebruiken als het warm is en u uw verwarmingssysteem niet hoeft te gebruiken. Dit zorgt ervoor dat uw verwarming inactief blijft en dat uw airconditioner de temperatuur van uw huis onder uw gekozen ingestelde temperatuur houdt.
Gefeliciteerd!
De installatie is voltooid en uw KONOz is klaar voor gebruik. Laten we nu wat energie besparen en uw huis comfortabeler maken.
Personaliseer uw KONOz.
Het is meer dan een thermostaat, het is decoratie! Pas KONOz aan uw stijl aan door eenvoudig de Décor-snap cover te vervangen. Bekijk ons brede assortiment designkleuren en afwerkingen op LuxProducts.com/ShopCovers

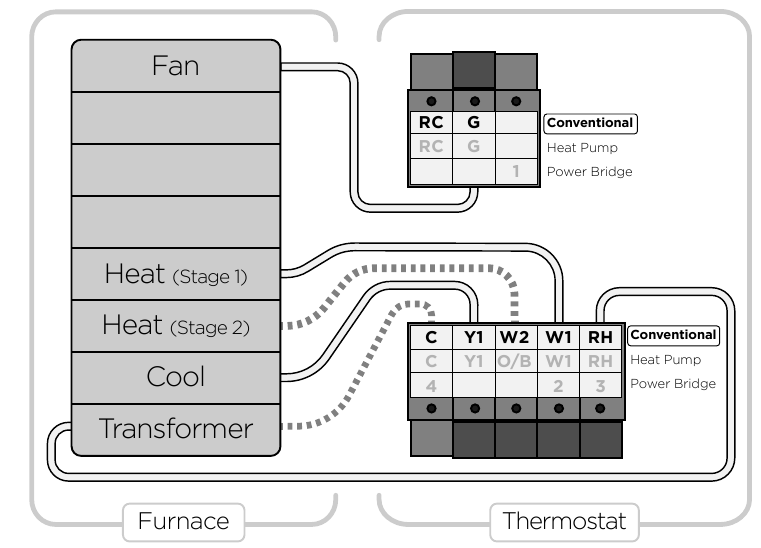

Conventioneel systeem
Opmerkingen:
- C-draad optioneel
- De W2-aansluiting wordt gebruikt voor 2-traps verwarming
- Als u zowel een RH- als een RC-draad heeft, verwijder dan de rode dop van de achterkant van de thermostaat

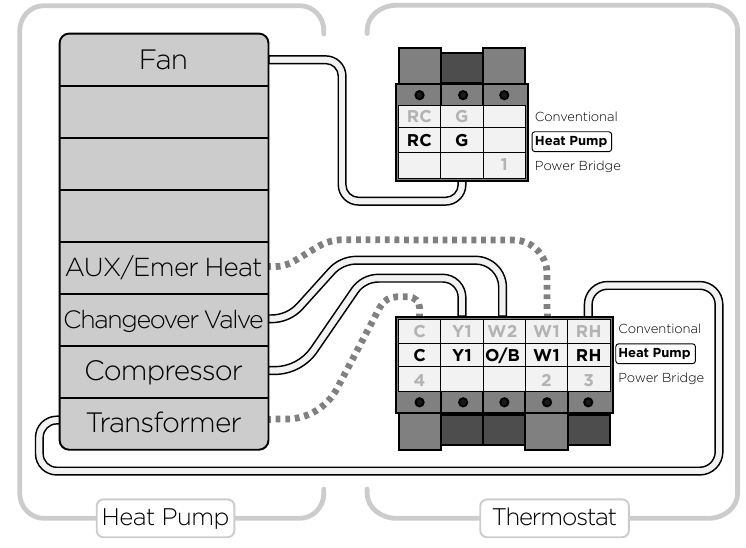

Warmtepompsysteem
Opmerkingen:
- C-draad optioneel
- De W1-aansluiting wordt gebruikt voor hulp-/noodverwarming of op Dual Fuel-systemen
Technische informatie:
Ontkoppelingsmiddel: Type 1B
Vervuilingsgraad: 2
Impulsspanning: 330V
Automatische actie: 100.000 cycli
Elektrische beoordeling:
- Input: 24V a.c. 60Hz of 4xAA alkalinebatterij
- Output: @24V a.c. Max. 1.5A
LUX PRODUCTS CORPORATION
Philadelphia, PA 19112 USA
LuxProducts.com
