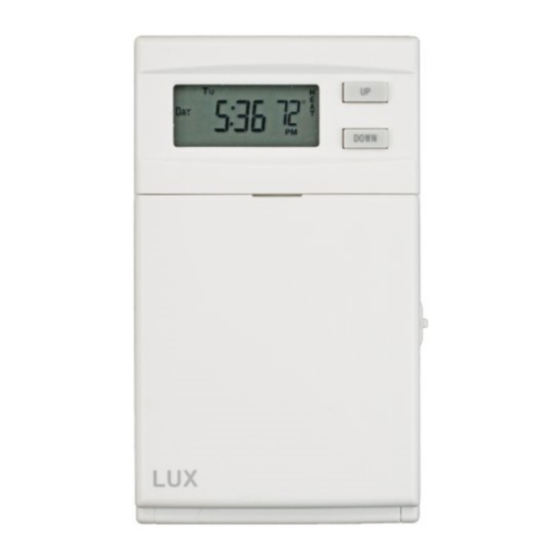

LUX ELV1/PSPLV510 - Programmeerbare Lijnspanning Thermostaat Handleiding

INTRODUCTIE

Voor gebruik op:

• Alleen verwarming 120/240 Vac SinglePole toepassingen
• Plint, Plafondkabel en andere Stralingswarmte

Niet voor gebruik op:

• Dubbelpolige toepassingen
• Verwarming/Koeling of alleen Koeling
• Laagspanningssystemen (24Vac)

Elektrische beoordeling

16A bij 120/240 Vac
1900W bij 120Vac
(Niet-inductief)
3800W bij 240 Vac
(Niet-inductief)

Temperatuurverschil

• ±1°F Fabrieksinstelling; Aanpasbaar

Batterijen

• Twee Energizer^® of DURACELL^® "AA" alkaline batterijen (niet inbegrepen)

Programmering

• Voorgeprogrammeerd - 4 Perioden per dag
• 5 / 2 Programmering
• Weekdagen/Weekenden kunnen verschillend zijn
• °F / °C Veranderlijk
• Tijdelijke Temperatuur Override
• Vakantie Stand

Afmetingen

• 4.7" H x 2.7" B x 2.4" D
• 1.4" D vanaf muuroppervlak

Wandplaat

• 4.8" B x 5.0" H Wandplaat Inbegrepen

INSTALLATIE

• Deze thermostaat is een lijnspanning (120 / 240 Vac) regelaar. Installeer hem niet tenzij u volledig bekend bent met huisbedrading. Indien onjuist behandeld, kan er een risico op elektrische schok zijn, wat ernstig letsel of de dood kan veroorzaken.
• De thermostaat is geschikt voor normale volledige belasting op een dubbele residentiële 20A stroomonderbreker of zekeringblok. Gebruik niet op circuits die worden beschermd door hoger gewaardeerde overstroombeveiligingsapparaten. Sommige aanhoudende foutcondities kunnen productfalen veroorzaken.
• Sluit NIET aan op een spanning die afwijkt van de apparaatwaarde.

• Koppel de stroomtoevoer los voordat u draadverbindingen maakt om elektrische schokken of schade aan apparatuur te voorkomen.
• Alle bedrading moet voldoen aan de toepasselijke voorschriften en verordeningen.
• Thermostaten zijn ontworpen om te worden gebruikt met apparaten die een begrenzingsregeling hebben.
• De maximale belasting voor deze thermostaat MAG NIET MEER DAN 3800 W ZIJN, anders bestaat er een potentieel brandgevaar.

Locatie:

Installeer een verticale schakelkast voor het monteren van de thermostaat ongeveer 1,5 m (5 ft.) boven de vloer op een binnenmuur waar de thermostaat wordt blootgesteld aan de gemiddelde kamertemperatuur. De thermostaat moet uit de buurt worden geplaatst van verborgen warm- of koudwaterleidingen, luchtkanalen of tocht uit gangen, open haarden of trappen om de temperatuur correct te meten. Plaats de thermostaat niet boven de verwarming.

BEDRADING

1. Koppel de stroom los tijdens de installatie. Controleer dubbel of de thermostaat is geschikt voor de spanning en stroomsterkte van de te regelen belasting.
2. Verwijder de afdekking door voorzichtig op de knop aan de onderkant van de thermostaat te drukken en de behuizing omhoog en weg te zwenken.
3. Bij het vervangen van een oude lijnspanning wandthermostaat, verwijder deze voorzichtig om schade aan de isolatie van de bedrading te voorkomen. Controleer de oude isolatie op scheuren, inkepingen of rafels en breng indien nodig gecertificeerde elektrische tape aan om voldoende isolatie te bereiken, of vervang de draden op een goedgekeurde manier.
4. Bevestig de draden met soldeerloze draadverbinders (meegeleverd). Zorg ervoor dat alle draadverbinders goed vast zitten.


   Maak geen kortsluiting tussen de 120 / 240 Vac draden en de thermostaat. Dit zal de thermostaat beschadigen en de garantie ongeldig maken.

   Om het risico op brandgevaar te voorkomen, moeten alle verbindingen met aluminium geleiders worden gemaakt met behulp van goedgekeurde CO/ALR soldeerloze draadverbinders. Gebruik de meegeleverde soldeerloze draadverbinders niet.
5. Buig de massieve geleiders en duw ze vervolgens samen met de draadverbinders in de elektriciteitskast. Bevestig de thermostaatbasis aan de elektriciteitskast met de montageschroeven.
6. Klik de afdekking op zijn plaats.
7. Schakel de stroom in.

BATTERIJEN PLAATSEN

Gebruik uitsluitend Energizer^® of DURACELL^® Alkaline Batterijen.

De thermostaat heeft batterijen nodig om uw verwarming te bedienen en de programmering in het geheugen te bewaren. Vervang de batterijen wanneer de LO BAT indicator op het display verschijnt of minstens één keer per jaar.

OPMERKING: Bij het vervangen van batterijen heeft u ongeveer 1 minuut voordat de programma's verloren gaan.

1. Haal de nieuwe batterijen uit de verpakking.
2. Open de voordeur van de thermostaat en kantel het batterijcompartiment eruit.
3. Verwijder indien nodig de gebruikte batterijen.
4. Plaats twee nieuwe Energizer^® of DURACELL^® "AA" alkaline batterijen in het batterijcompartiment. Let op de polariteitsaanduiding in het compartiment.
5. Plaats het batterijcompartiment terug in de thermostaat.
6. Sluit de deur.

Opmerking: Als dit de eerste keer is dat u batterijen plaatst, zal de thermostaat "SUN 12:00 AM" weergeven. Binnen 90 seconden zal de thermostaat afwisselend de kamertemperatuur en de tijd weergeven. Om het display te corrigeren, zie DE TIJD EN DAG INSTELLEN.

WERKING

Deze thermostaat is "luie stoel programmeerbaar." U kunt alle programma- of instellingswijzigingen doorvoeren met de thermostaatbehuizing van of op de wandthermostaatbasis.

De thermostaat geeft afwisselend de huidige tijd en de kamertemperatuur weer. Het geeft ook de dag van de week en het momenteel actieve controleprogramma weer dat de temperatuur regelt: MORN (OCHT), DAY (DAG), EVE (AVOND) of NIGHT (NACHT). De ingestelde temperatuur verschijnt aan de rechterkant van het display.

De Ingebouwde Programma's

Druk op de RESET-toets. Dit stelt de ingebouwde verwarmingsprogramma's in. Om de ingebouwde programma's te bekijken, draait u de knop naar SET WEEKDAY PROGRAM (WEEKDAGPROGRAMMA INSTELLEN) of SET WEEKEND PROGRAM (WEEKENDPROGRAMMA INSTELLEN).

U kunt de ingebouwde programma's gebruiken zoals ze worden weergegeven, of ze naar wens wijzigen. Elke dag is verdeeld in vier perioden. Elke periode heeft zijn eigen starttijd en temperatuur.

De draaiknop moet in de RUN (UITVOEREN) positie staan om de deur te sluiten.

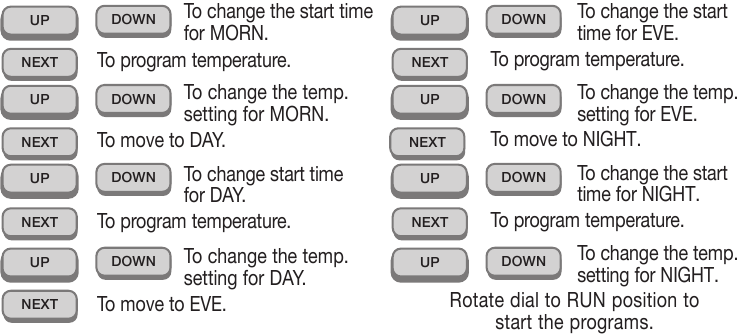

De thermostaat programmeren

U kunt alle vooraf ingestelde tijden en/of temperaturen wijzigen om aan uw schema's voor de weekdag- en weekendprogramma's aan te passen. Elke dag is verdeeld in vier perioden: Ochtend, Dag, Avond en Nacht.

Er is een leeg programmeerschema voorzien om uw temperatuurinstellingen in dat schema vast te leggen.

Draai de knop naar SET WEEKDAY PROGRAM (WEEKDAGPROGRAMMA INSTELLEN). Om het WEEKEND te programmeren, draait u de knop naar SET WEEKEND PROGRAM (WEEKENDPROGRAMMA INSTELLEN). Met de knop op set WEEKDAY Program (WEEKDAGPROGRAMMA INSTELLEN), ziet u dit display.

De TIJD en DAG instellen

De thermostaat is beschermd tegen normale statische elektrische ontladingen. Echter, bij extreem droog weer moet u een ander metalen voorwerp aanraken voordat u de thermostaat aanraakt om potentieel verlies van programma's te voorkomen.

Open de neerklapbare deur aan de voorkant van de thermostaat. Draai de knop naar de SET DAY/TIME (DAG/TIJD INSTELLEN) positie. U zou het display zoals hierboven afgebeeld moeten zien met een vlag die naar een dag van de week knippert. Wanneer u klaar bent met het instellen van de dag en tijd, draait u de knop naar RUN (UITVOEREN) om terug te keren naar de normale werking of naar een andere positie om door te gaan met programmeren.

TEMPERATUUROVERRIDE EN TEMPERATUUR VASTHOUDEN

Met deze functies kunt u de huidige ingestelde temperatuur wijzigen zonder de programma's die in het geheugen van uw thermostaat zijn opgeslagen te wijzigen.

Tijdelijke Temperatuuroverride

• Druk op UP/DOWN (OMHOOG/OMLAAG) om de huidige temperatuurinstelling te wijzigen. De OVERRIDE indicator verschijnt op het display.
• De Override functie wordt automatisch geannuleerd bij de start van de volgende programmaperiode.
• Om OVERRIDE te annuleren vóór de volgende programmaperiode, drukt u op UP/DOWN (OMHOOG/OMLAAG) totdat de oorspronkelijke ingestelde temperatuur verschijnt. De OVERRIDE indicator verdwijnt van het display.

VAKANTIE Temperatuur VASTHOUDEN

• Druk op HOLD (VASTHOUDEN). Pas de temperatuur naar wens aan met UP/DOWN (OMHOOG/OMLAAG).
• De temperatuurinstelling verandert niet, zelfs niet nadat de volgende programmaperiode begint.
• Om te wissen, drukt u nogmaals op HOLD (VASTHOUDEN).

GEAVANCEERDE FUNCTIES

TEMPERATUURSCHOMMELING

Een thermostaat werkt door uw verwarming aan en uit te zetten wanneer de kamertemperatuur een bepaald aantal graden afwijkt van de ingestelde temperatuur. Deze variatie is de "schommeling".

Uw systeem zou ongeveer 3 tot 6 keer per uur aan en uit moeten schakelen. Een kleiner schommelgetal verhoogt het aantal cycli, zodat de kamertemperatuur constanter is. Een groter schommelgetal verlaagt het aantal cycli, om in de meeste gevallen energie te besparen.

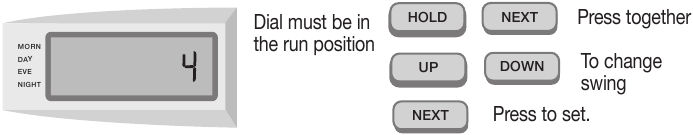

SCHOMMELINGSINSTELLINGEN

VERANDEREN VAN °F naar °C EN EEN 12-UURS KLOK NAAR EEN 24-UURS KLOK

•
  Voor het aanbrengen van deze wijzigingen moet u de thermostaat resetten. Kopieer al uw aangepaste programma's naar het onderstaande schema. Dit zal uw referentie zijn om de programma's daarna opnieuw in te voeren.
• In het midden van de printplaat van uw thermostaat bevinden zich twee dipswitches.
• Om naar Celsius te veranderen, verplaatst u de bovenste dipswitch naar rechts.
• Om naar een 24-uurs klok te veranderen, verplaatst u de onderste dipswitch naar rechts.
• Druk op de reset-toets aan de voorkant van de thermostaat om de wijzigingen van kracht te laten worden.
• Herprogrammeer indien nodig.

PROGRAMMEERSCHEMA

TECHNISCHE DIENST

Als u problemen heeft met het installeren van deze thermostaat, lees dan de instructies zorgvuldig opnieuw. Zorg ervoor dat de batterijen goed zijn en correct zijn geplaatst. Druk op de RESET-knop als er sprake is van onregelmatige werking. Als u nog steeds problemen heeft, bel dan de technische dienst op 1-856-234-8803 tussen 8:00 uur en 16:30 uur Eastern Standard Time, maandag tot en met vrijdag of bezoek onze online technische ondersteuning op www.luxproducts.com. Verwijs naar Model ELV1 of PSPLV510.

LUX PRODUCTS CORPORATION • Philadelphia, PA 19112
