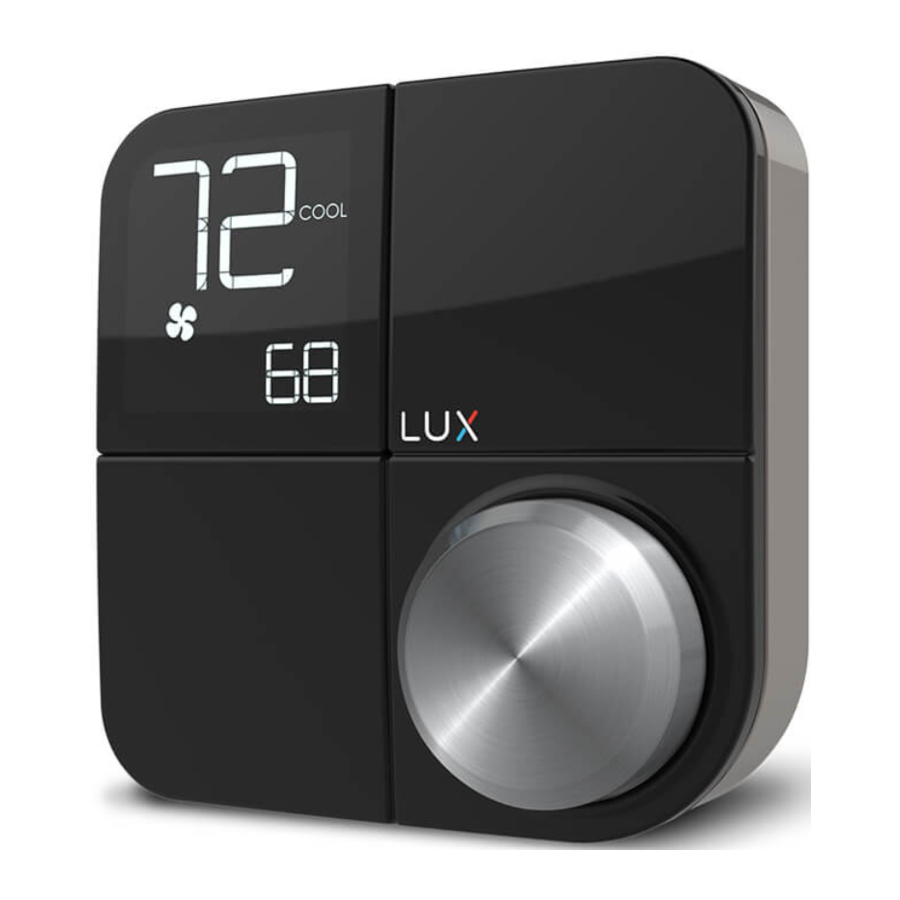

LUX KONO - Handleiding slimme thermostaat

Introductie

Bedankt dat u KONO^TM in uw huis verwelkomt. Het installatieproces is eenvoudig. U hoeft alleen maar deze simpele stappen te volgen en u bent op weg om energie te besparen en uw huis nog comfortabeler te maken.

LUX Products biedt installatie- en productvideo's aan
Bezoek LuxProducts.com/videos of bezoek ons YouTube-kanaal LUX Products Corporation. Om contact op te nemen met LUX Technical Support, belt u 856.234.8803.

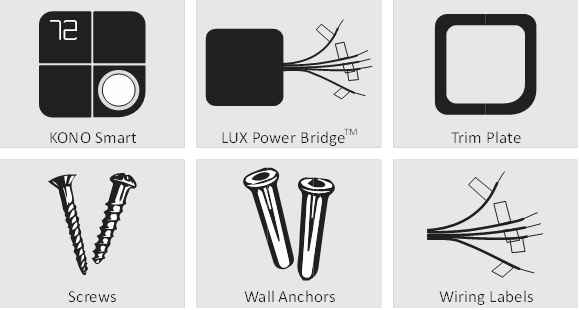

Wat zit er in de doos?

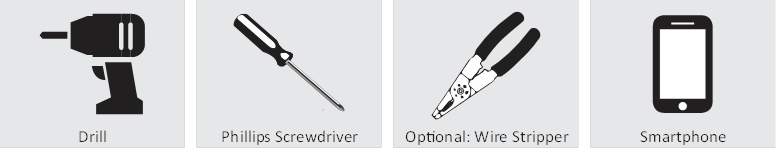

Benodigde gereedschappen

BEGIN HIER

Druk op de knop als de thermostaat inactief is om het menu te bekijken. Draai aan de knop om een optie te selecteren en druk nogmaals om te bevestigen.
System Mode (Systeemmodus)	Installation Settings (Installatie-instellingen)
Fan Mode (Ventilatormodus)	Network Connection (Netwerkverbinding)
Run Schedule (Schema uitvoeren)	System Preparing (Systeem voorbereiden)

Achter KONO's Décor-snap^TM cover ziet u een kleine, verwijderbare "snelgids" voor installatie en een pictogram-sleutellabel. De pictogrammen vertegenwoordigen de display-pictogrammen van uw KONO Smart. U vindt er ook belangrijke informatie voor HomeKit^TM en WiFi-installatie.

Deze handleiding is een uitgebreide gids voor installatie en bedrading.

Stap 1: Download de LUX Products App naar uw mobiele apparaat en maak een account aan.

Stap 2: Leg nu uw telefoon opzij en schakel de stroom uit bij de stroomonderbreker naar zowel uw verwarmings- als koelsystemen voordat u bedrading uitvoert.

Stap 3: Bevestig dat uw verwarmings- en koelsysteem is uitgeschakeld door de temperatuur op uw thermostaat te wijzigen.

Tip: Uw systeem mag geen geluid maken en u mag geen lucht uit uw ventilatieopeningen voelen komen.

Stap 4: Verwijder de voorkant van uw oude thermostaat van de basis. Als u dikke zwarte draden, draadmoeren of labels ziet met de tekst 120-240VAC of High Voltage (hoogspanning), is uw systeem niet compatibel met KONO Smart.

Bel LUX Technical Support op 856.234.8803 voordat u verdergaat met uw installatie. Als u geen hoogspanningslabels of -draden ziet, kunt u doorgaan met uw installatie.

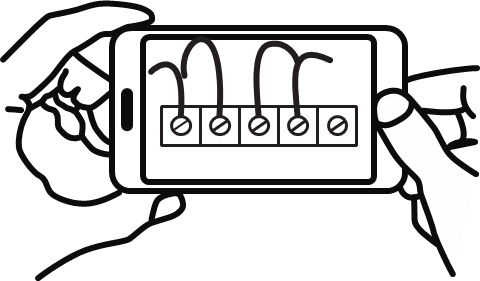

Stap 5: Gebruik de meegeleverde draadlabels om aan te geven welke draad is aangesloten op elke terminal in uw oude thermostaat. Maak een foto van uw huidige bedradingslay-out - het kan handig zijn om deze foto later te raadplegen.

Stap 6: Controleer of u een C-Wire (gemeenschappelijke draad) hebt. Zo ja, ga dan naar de volgende sectie. Zo niet, sla dan over.

INSTALLATIE MET C-WIRE

Voordat u begint

Installatie met C-draad
Stap 1: Identificeer uw systeemconfiguratie (zie bedradingsschema's). Mogelijke configuraties zijn:

• Conventional 1H/1C (Y, G, W, R, C)
• Conventional 2H/1C (Y, G, W, W2, R, C)
• Heat Pump Single-Stage (Y, G, R, O/B, C)
• Heat Pump with auxiliary heat or dual fuel (Y, G, R, O/B, W, C)

Als u slechts één R-draad hebt, gebruik dan de RH-terminal. Als u een andere configuratie hebt dan hierboven vermeld, neem dan contact op met LUX Technical Support voor hulp bij uw installatie.

Stap 2: Verwijder elke draad van de terminal - zorg ervoor dat ze niet terug in de muur vallen.

Stap 3: Verwijder de bevestigingsschroeven van de basis van de oude thermostaat. Verwijder de basis van de muur.

Stap 4: Als u de sierplaat of muurankers wilt gebruiken, kunt u deze nu installeren.

Stap 5: Scheid KONO Smart van de basis. Trek de draden van uw muur door het middelste gat van de KONO Smart-basis. Bevestig de basis aan de muur met behulp van de meegeleverde montagehardware.

Optie 1 - Conventionele (cv-) systemen:
Stap 6f: Volg de terminallabels gemarkeerd als "Conventional" (conventioneel) op de thermostaatbasis, druk op de hendel en steek elke gelabelde draad in het bovenste gat van de bijbehorende terminal.

Stap 7f: Als u zowel een RC- als een RH-draad hebt, verwijder dan de rode dop naast de resetknop. U kunt nu doorgaan naar stap 8.

Optie 2 - Warmtepompsystemen:
Stap 6hp: Volg de terminallabels gemarkeerd als "Heat Pump" (warmtepomp) op de thermostaatbasis en raadpleeg uw bedradingsfoto, druk op de hendel en steek elke gelabelde draad in het bovenste gat van de bijbehorende terminal.

Als uw oude thermostaat geen W1-draad had, maar wel een W2-draad, steek dan de W2-draad in de W1-terminal.

Stap 7hp: Als u zowel een O-draad als een B-draad hebt (bijv. in een Trane-systeem), installeer dan de B-draad op de "C"-terminal.

Raadpleeg de bedradingsschema's of neem contact op met LUX Technical Support voor meer gedetailleerde instructies.

Stap 8: Bevestig KONO Smart stevig op de basis. Zodra deze op zijn plaats is geklikt, zet u de stroom terug op uw verwarmings- en koelsysteem.

Stap 9: Nadat uw thermostaat is opgestart, bent u klaar om KONO Smart te configureren voor uw verwarmings- en koelsysteem en verbinding te maken met een draadloos netwerk.

Ga verder naar het gedeelte "Verbinding maken met het netwerk" van deze handleiding.

INSTALLATIE ZONDER C-DRAAD

Installeren zonder een C-draad
Met behulp van de meegeleverde LUX Power Bridge

1. Installeer en bedraad uw KONO


2. Installeer LUX Power Bridge bij uw verwarming


Voor installatie zonder C-draad moet u toegang hebben tot uw verwarming.

Voordat u begint
Schakel de stroom uit bij de stroomonderbreker van zowel uw verwarmings- als koelsysteem voordat u bedrading uitvoert.

Installatie zonder C-draad
Hint: handige video's die laten zien hoe u een thermostaat bedraadt met de LUX

Power Bridge zijn beschikbaar op LuxProducts.com/videos

Stap 1: Begin bij uw thermostaat en bevestig dat u een van de onderstaande systeemconfiguraties hebt:

• Conventioneel 1H/1C (Y, G, W, R)
• Conventioneel 2H/1C (Y, G, W1, W2, R)

Als u een andere configuratie heeft dan hierboven vermeld, neem dan contact op met LUX Technical Support voor hulp bij uw installatie.

Stap 2: Verwijder elke draad uit de terminal – zorg ervoor dat ze niet terug in de muur vallen.

Stap 3: Verwijder de montageschroeven van de basis van de oude thermostaat. Verwijder de basis van de muur.

Stap 4: Als u de afdekplaat of muurankers wilt gebruiken, kunt u deze nu installeren.

Stap 5: Scheid KONO Smart van zijn basis. Trek de draden van uw muur door het middelste gat van de KONO Smart-basis. Bevestig de basis aan de muur met behulp van de meegeleverde montagehardware.

Stap 6: Volg de terminaletiketten gemarkeerd met "Power Bridge" op de thermostaatbasis, druk op de hendel en steek elke gelabelde draad in het bovenste gat van de bijbehorende terminal. Verbind als volgt:

• Y Wire → Terminal 1
• W Wire → Terminal 2
• R Wire → Terminal 3
• G Wire → Terminal 4

Stap 7: Maak KONO Smart stevig vast op zijn basis.

Stap 8: Ga naar uw verwarming – verwijder de deur of het paneel en zoek uw printplaat of transformator. In de meeste gevallen zouden er vier draden van de verwarming naar uw thermostaat moeten lopen – Y, G, W en R. Als u extra draden heeft, laat ze dan zoals ze zijn.

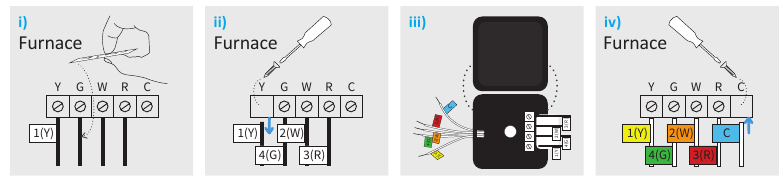

Stap 9:

1. Passend bij de letters, label de draden die op uw verwarming zijn aangesloten met de meegeleverde witte Power Bridge-draadlabels. Maak een foto van de bedrading op uw printplaat.
2. Koppel deze draden los van de printplaat.
3. Open de Power Bridge en steek elk van uw oude draden in de overeenkomstige genummerde aansluitingen in de Power Bridge.
4. Steek ten slotte de Power Bridge-draden (met de gekleurde labels) in de overeenkomstige aansluitingen op uw verwarmingsprintplaat.

Stap 10: Bevestig de LUX Power Bridge aan uw verwarming. Als u een paneel of deur moest verwijderen om toegang te krijgen tot uw bedieningspaneel, plaats deze dan nu terug.

Stap 11: Schakel de stroom terug in naar uw verwarmings- en koelsysteem. Als uw systeem, inclusief uw thermostaat, niet wordt ingeschakeld, neem dan contact op met LUX Technical Support.

Nadat KONO Smart is ingeschakeld, bent u klaar om het te configureren voor uw verwarmings- en koelsysteem en verbinding te maken met een draadloos netwerk.

VERBINDEN MET HET NETWERK

Verbinden met het netwerk
Stap 1: Nadat uw thermostaat is ingeschakeld, leidt deze u door de eerste systeemconfiguratie. Gebruik de knop om opties te wijzigen en druk op de knop om uw selectie te bevestigen.

Opmerking: Ga voor geavanceerde instellingen naar LuxProducts.com/KONOmanual of bel LUX Technical Support.

Stap 2: Na het bevestigen van uw systeeminstellingen, zal KONO Smart vragen of u verbinding wilt maken met het netwerk. Selecteer "ON" (AAN) om de verbinding te starten of "OFF" (UIT) om later verbinding te maken. Als u verbinding wilt maken, zorg er dan voor dat u de LUX Products-app naar uw smartphone hebt gedownload en een account hebt aangemaakt.

Hint: Als u problemen ondervindt, bekijk dan onze instructievideo op LuxProducts.com/videos

Stap 3: Na het selecteren van "ON" (AAN) zal KONO Smart "01" weergeven. U moet dan "iOS" selecteren als u een Apple®-apparaat gebruikt of "And" als u een Android®-apparaat gebruikt.

Stap 4: Na het selecteren van "iOS" of "And" zal uw thermostaat een grote "02" weergeven, vervolgens "03". Verwijder uw Décorsnap^TM-afdekking.

iOS® (iPhone® of iPad®)

Open uw LUX-app, tik op het +-pictogram om een nieuw accessoire toe te voegen en selecteer vervolgens de accessoire-ID die begint met LUX KONO om het verbindingsproces te starten.

Volg de instructies in de app.

Als u het koppelingsproces op enig moment wilt annuleren, houdt u de knop gewoon 5 seconden ingedrukt.

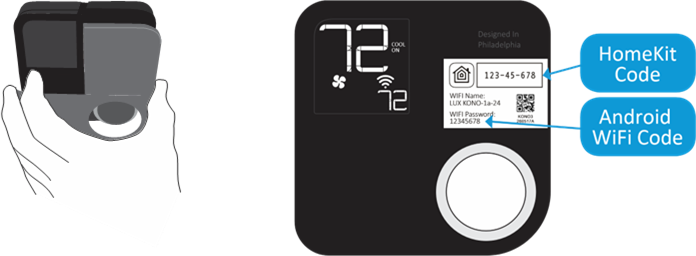

Zoek de HomeKit-code van uw accessoire onder de Décor-snap-afdekking.

Gebruik de camera van uw iPhone of iPad om de code te scannen wanneer u daarom wordt gevraagd.

Nadat de app de code heeft gescand, handelen uw app en thermostaat de resterende stappen in het verbindingsproces af.

Wanneer u het stand-byscherm van de thermostaat ziet, betekent dit dat u verbonden bent. U kunt nu de Décor-snap-afdekking terugplaatsen.

Om dit HomeKit-compatibele accessoire te bedienen, wordt iOS 10.3 of later aanbevolen.

ANDROID®

Open uw LUX-app, tik op het +-pictogram om een nieuwe thermostaat toe te voegen. Wanneer u daarom wordt gevraagd door de LUX-app, gebruikt u de wifi-instellingen van uw telefoon om verbinding te maken met het wifi-netwerk van uw LUX KONO. De netwerknaam en het wachtwoord zijn te vinden onder de Décor-snap-afdekking.

Nadat u uw thermostaat met het netwerk hebt verbonden, keert u terug naar de app en selecteert u uw wifi-netwerk thuis in de lijst en voert u uw wachtwoord in.

Zorg ervoor dat uw telefoon opnieuw verbinding maakt met uw wifi-netwerk thuis en keer vervolgens terug naar de LUX-app. Vanaf dit punt handelen uw thermostaat en app de resterende stappen in het verbindingsproces af.

Wanneer u het startscherm van de thermostaat ziet, betekent dit dat u verbonden bent. U kunt nu de Décor-snap-afdekking terugplaatsen.

Gefeliciteerd!
De installatie is voltooid en uw KONO is klaar voor gebruik. Laten we nu wat energie besparen en uw huis comfortabeler maken.

Personaliseer uw KONO Smart.
Het is meer dan een thermostaat, het is decoratie! Pas KONO aan uw stijl aan door eenvoudig de Décor-snap-afdekking te vervangen. Bekijk onze grote verscheidenheid aan designkleuren en afwerkingen op LUXProducts.com/shopcovers.

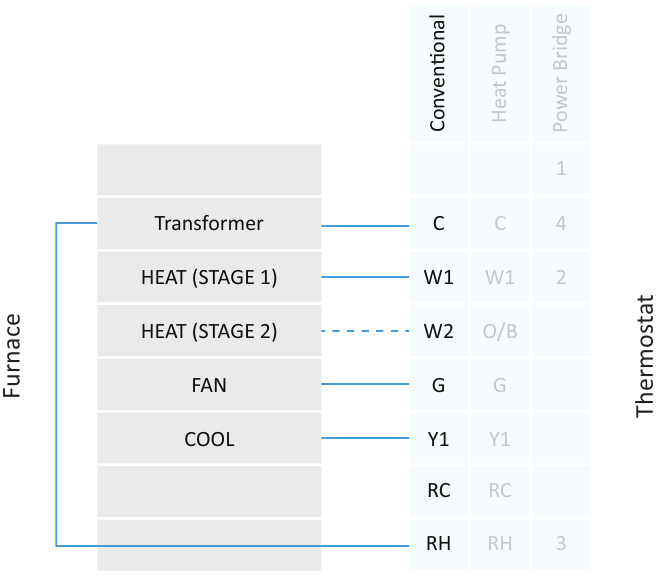

Bedradingsschema Conventioneel Systeem Met C-Draad

Opmerkingen:

• De W2-aansluiting wordt alleen gebruikt voor 2-traps verwarmingssystemen
• Als u zowel een RH- als een RC-draad heeft, verwijder dan de rode dop van de achterkant van de thermostaat

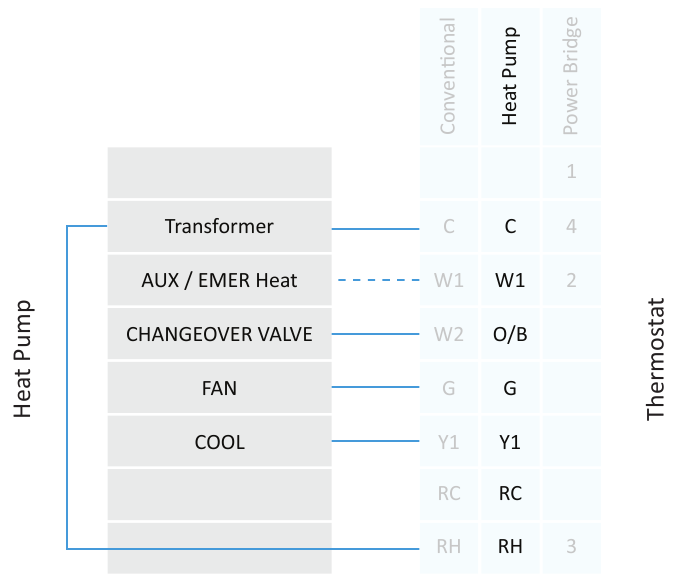

Warmtepompsysteem met C-draad bedradingsschema

Opmerkingen:

• De W1-aansluiting wordt gebruikt voor hulp-/noodverwarming of op Dual Fuel-systemen

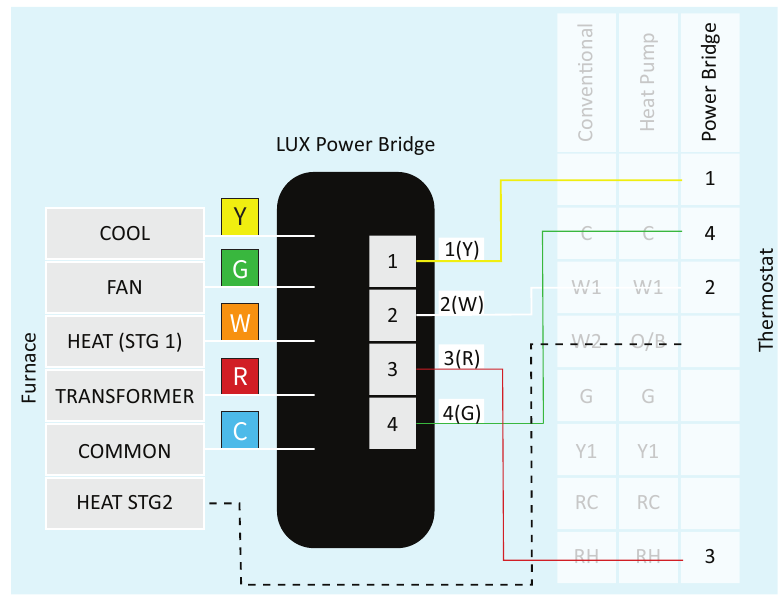

LUX Power Bridge bedradingsschema

Opmerkingen:

• Als u een warmtepomp of een systeem met dubbele transformator heeft, neem dan contact op met de technische ondersteuning van LUX.
• Als er draden op uw verwarming zitten die hier niet worden weergegeven, laat ze dan zitten.

Apple HomeKit™

Het gebruik van het "Works with Apple HomeKit"-logo (Werkt met Apple HomeKit-logo) betekent dat een elektronisch accessoire is ontworpen om specifiek te verbinden met iPod touch, iPhone of iPad, en is gecertificeerd door de ontwikkelaar om te voldoen aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van de veiligheids- en regelgevingsnormen.

LUX PRODUCTS CORPORATION
Philadelphia, PA 19112 USA
LuxProducts.com
