LUX DMH110b - Handleiding verlichte niet-programmeerbare thermostaat

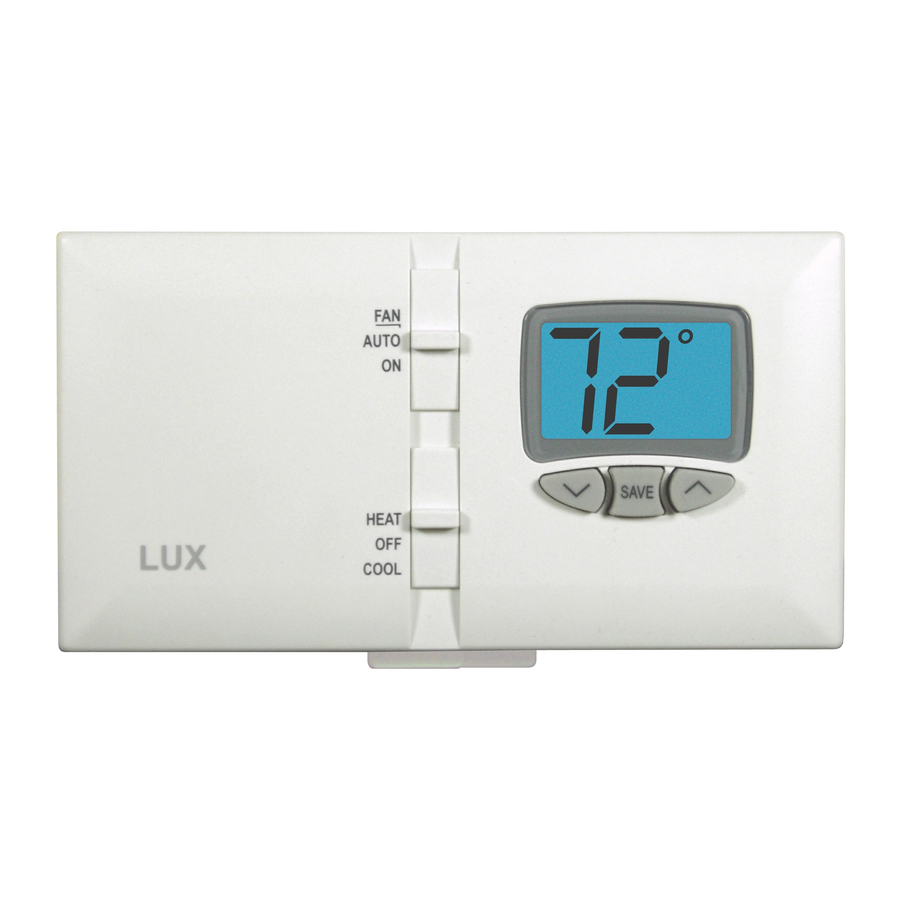

LUX DMH110b - Thermostaat

SYSTEEM COMPATIBILITEIT

Deze thermostaat kan worden gebruikt met de meeste enkelvoudige 24 volt: gas-, olie- of elektrische verwarmings- en koelsystemen, enkelvoudige warmtepompen of gas-millivolt verwarmingssystemen.

Het kan niet worden gebruikt met: 3-draads zonekleppen, 120/240 volt verwarmingselementen of meertraps warmtepompen. Vraag uw dealer naar andere LUX-thermostaten om die systemen te bedienen.

Waarschuwing
Gebruik alleen Energizer® of DURACELL® Alkaline batterijen.

THERMOSTAATFUNCTIES

  • 1-traps verwarming / 1-traps koeling
  • Elektronische nauwkeurigheid
  • Innovatieve SAVE (Bespaar) functie
  • Gas / Elec ventilatoroptie
  • Alleen batterijvoeding
  • Instelbaar temperatuurbereik 45°F (7°C) tot 90°F (32°C)
  • Strak, aantrekkelijk ontwerp
  • LuxLight® verlicht display
  • Eenvoudig te installeren
  • Groot, gemakkelijk af te lezen display
  • F/C selecteerbare temperatuurweergave
  • Instelbaar temperatuurverschil / cyclussnelheid
  • Gebruikers temperatuur display kalibratie
  • 5/2 minuten selecteerbare minimale looptijd/uitschakeltijd
  • Batterij bijna leeg indicator op het scherm
  • 3 jaar garantie
  • Geen nivellering vereist

GEREEDSCHAPPEN DIE U NODIG KUNT HEBBEN

Schroevendraaiers, draadstripper / kniptang en mogelijk een boormachine met diverse bits (alleen nieuwe installaties).

VERWIJDEREN VAN DE OUDE THERMOSTAAT

  1. Schakel de elektriciteit uit naar alle verwarmings- en koelcomponenten. Schakel de elektriciteit niet terug in voordat al het werk is voltooid.
  2. Verwijder het voorste gedeelte van uw oude thermostaat om de bedradingsaansluitingen bloot te leggen.
  3. Noteer de letters die bij elke gebruikte draadklem staan afgedrukt, en ook de kleur van elke draad die erop is aangesloten. Er worden ook zelfklevende draadlabels meegeleverd.
  4. Verwijder de draden voorzichtig één voor één en buig ze zo dat ze niet terug in de muur vallen. Zorg ervoor dat blanke draadeinden elkaar niet raken.
  5. Draai de bevestigingsschroeven voor de oude thermostaat los en verwijder deze voorzichtig van de muur.

MONTAGEPLAATS THERMOSTAAT

Bij vervangingsinstallaties monteert u de nieuwe thermostaat op de plaats van de oude, tenzij de onderstaande omstandigheden anders suggereren. Volg bij nieuwe installaties deze algemene richtlijnen:

  1. Monteer de thermostaat aan een binnenmuur, ongeveer 1,5 m boven de vloer.
  2. Plaats de thermostaat niet waar de luchtcirculatie slecht is, zoals in een hoek, alkoof of achter een deur die normaal gesproken open blijft staan.
  3. Plaats de thermostaat niet waar ongebruikelijke verwarmings- of koelingsomstandigheden aanwezig kunnen zijn, zoals: direct zonlicht, boven een lamp, televisie of radiator, of aan een muur naast een buitendeur of raam.
  4. Niet in een vochtige omgeving plaatsen, omdat dit kan leiden tot corrosie die de levensduur van de thermostaat kan verkorten.
  5. Als er nog schilder- of constructiewerkzaamheden gaande zijn, dek de thermostaat dan volledig af of wacht tot dit werk voltooid is voordat u de thermostaat installeert.

INSTALLATIE VAN DE NIEUWE THERMOSTAAT

  1. Strip de draadisolatie zodat er slechts 9,5 mm blanke draadeinden overblijven en verwijder eventuele corrosie.
  2. Vul de muuropening met niet-brandbare isolatie om te voorkomen dat tocht de normale werking van de thermostaat beïnvloedt.
  3. Leid de draden door de opening in de nieuwe thermostaatvoetplaat en houd de voet tegen de muur. Probeer de schroefgaten van de vorige thermostaat uit te lijnen en installeer de bevestigingsschroeven.
  4. Als de vorige gaten niet kunnen worden gebruikt, houd de thermostaatvoet dan tegen de muur zodat deze er recht en waterpas uitziet (plaats de voet voor het beste uiterlijk) en markeer de nieuwe schroefgaten. Bevestig de voet aan de muur met behulp van de meegeleverde schroeven (gebruik de meegeleverde plastic ankers indien nodig bij montage op een zacht materiaal zoals gipsplaat).

AANSLUITINGEN BEDRADINGSKLEMMEN

  1. Zorg er bij het bevestigen van de draden aan de thermostaat voor dat de blanke draadeinden HELEMAAL in het klemmenblok worden gehouden terwijl de schroef wordt vastgedraaid.
  2. Draai alle schroeven van de elektrische klemmen goed vast, inclusief alle ongebruikte. Pas op dat u de schroeven niet te strak aandraait, ze hoeven alleen maar goed vast te zitten.

** Volledige bedrading van het verwarmings- en/of koelsysteem is te vinden in het gedeelte DRAADIDENTIFICATIE EN BEDRADINGSSCHEMA'S van dit instructieblad. De getoonde schema's geven informatie over componenten voor gloednieuwe installaties of voor niet-vermelde draden.

SYSTEEMCONFIGURATIE EN INSTELLINGSOPTIES

Op de printplaat bevinden zich hardware-instellingen die "jumpers" worden genoemd. Deze instellingen kunnen worden gewijzigd van hun standaardwaarden door de zwarte dop te verwijderen en de dop opnieuw te installeren zodat deze op slechts één (1) van de metalen pinnen is geplaatst, en niet op beide. Een GESLOTEN jumper betekent dat de zwarte dop op beide metalen pinnen zit, en een OPEN jumper betekent dat de dop op slechts één (1) metalen pin zit.

HARDWARE RESET KNOP: Een wijziging in een van de jumper-instellingen wordt pas door de thermostaat herkend nadat de witte HARDWARE RESET-knop op de printplaat is ingedrukt. JP3

JP1 (SYSTEEM): [GESLOTEN = Verwarming, standaard] Deze instelling wordt gebruikt voor de meeste verwarmingssystemen die geen warmtepompen zijn. Voorbeelden van deze instelling zijn: aardgasverwarming, warmwaterplintverwarming en oliegestookte verwarming. [OPEN = Warmtepomp] Gebruik deze instelling als u een warmtepompunit heeft (die er net zo uitziet als een buitenairconditioningunit, maar wordt gebruikt voor zowel koelen als verwarmen).

JP2 (VERTRAGING): [GESLOTEN = 5 minuten, standaard] Deze instelling wijzigt de tijdsduur dat het systeem aan of uit moet blijven staan voordat het overschakelt naar de alternatieve aan- of uit-stand. Het belangrijkste doel van deze instelling is het bieden van bescherming aan de apparatuur door het voorkomen van korte of ongewenste frequente aan/uit-cycli. [OPEN = 2 minuten] Dit kan worden gebruikt om de minimale tijd tussen cycli te verkorten en kan wenselijk zijn voor warmwaterradiatorsystemen om overshoot te verminderen.

JP3 (SCHAAL): [GESLOTEN = Fahrenheit, standaard] Alle temperatuurwaarden worden weergegeven in F˚ graden. [OPEN = Celsius] Deze instelling geeft alle temperatuurwaarden weer in C˚ graden.

JP4 (VENTILATOR): Deze optie bevindt zich apart van de eerste drie instellingen die hierboven worden getoond.

[GESLOTEN = Gas, standaard] Met deze instelling regelt het verwarmingssysteem zelf automatisch de blower ventilator. Soorten systemen die doorgaans de "Gas"-ventilatorinstelling gebruiken, zijn: aardgasverwarming, propaanverwarming en oliegestookte verwarming.

[OPEN = Elec] Deze instelling laat de blower ventilator van het systeem draaien wanneer er warmte wordt gevraagd, en is vereist voor systemen die hun eigen ventilator niet regelen in de HEAT (VERWARMING) modus. Warmtepompsystemen en units met een elektrisch verwarmingselement vereisen doorgaans deze instelling.

GEBRUIKSAANWIJZING

HEAT (VERWARMING) / OFF (UIT) / COOL (KOELEN), SYSTEEMMODUS SCHAKELAAR: Zet deze schakelaar op HEAT (VERWARMING) om uw verwarmingssysteem te regelen, en op COOL (KOELEN) om uw koelsysteem te regelen. De OFF (UIT) positie schakelt zowel de verwarmings- als de koelunits uit.

AUTO (AUTOMATISCH) / ON (AAN), VENTILATORSCHAKELAAR: Wanneer deze schakelaar op AUTO (AUTOMATISCH) staat, zal de blower ventilator (indien aanwezig in uw systeem) automatisch in- en uitschakelen wanneer er wordt verwarmd of gekoeld. In de ON (AAN) positie zal de blower ventilator continu draaien, met of zonder vraag naar verwarming of koeling, zelfs in de OFF (UIT) modus.

OMHOOG EN OMLAAG KNOPPEN: In de HEAT (VERWARMING) of COOL (KOELEN) modus kunt u de OMHOOG en OMLAAG knoppen gebruiken om de ingestelde temperatuur te verhogen of te verlagen. Wanneer de thermostaat voor de eerste keer wordt ingeschakeld, gebruikt hij de standaard ingestelde temperaturen van 68°F (20°C) voor de Heat (Verwarming) modus en 72°F (22°C) voor de Cool (Koelen) modus. LET OP: wanneer u de temperatuur aanpast met de OMHOOG en OMLAAG knoppen, vindt de wijziging onmiddellijk plaats en hoeft u niet op de SAVE (OPSLAAN) knop te drukken om de wijzigingen te accepteren.

SAVE (BESPAAR) KNOP: Het verminderen van de hoeveelheid verwarmings- en koelingsenergie die u gebruikt, bespaart u direct geld. Met de SAVE (BESPAAR) functie kunt u met slechts één druk op de knop eenvoudig de huidige ingestelde temperatuur verlagen met 5F (3°C) graden in de Heat (Verwarming) modus (of de ingestelde temperatuur verhogen met 5°F (3°C) graden in de Cool (Koelen) modus). Wanneer u het huis verlaat, drukt u eenvoudigweg één keer op de SAVE (BESPAAR) knop om de thermostaat in de Save (Bespaar) modus te zetten, en het woord "SAVE" (BESPAAR) wordt op het scherm weergegeven. Wanneer u thuiskomt, drukt u nogmaals op de SAVE (BESPAAR) knop om de Save (Bespaar) modus te annuleren en terug te keren naar de vorige ingestelde temperatuur die u oorspronkelijk gebruikte.

Nadat de Save (Bespaar) modus is gestart, kunt u de energiebesparende ingestelde temperatuur aanpassen met behulp van de OMHOOG en OMLAAG knoppen in beide richtingen. Net als hierboven zal nog een druk op de SAVE (BESPAAR) knop de Save (Bespaar) modus annuleren en terugkeren naar de oorspronkelijke ingestelde temperatuur die werd gebruikt voordat de Save (Bespaar) modus werd gestart.

LCD-DISPLAY BACKLIGHT (ACHTERGRONDVERLICHTING): Het display heeft een licht dat helpt bij het bekijken 's nachts, of in slecht verlichte ruimtes. Wanneer een knop op het voorpaneel wordt ingedrukt, licht het scherm ongeveer 10 seconden op. Elke druk op de knoppen die plaatsvindt terwijl de achtergrondverlichting aan is, zal de timer van 10 seconden resetten, waardoor het scherm nog 10 seconden verlicht blijft.

STATISCHE MELDING: Deze thermostaat is beschermd tegen normale kleine statische elektrische ontladingen, maar om het risico op beschadiging van het apparaat bij extreem droog weer te minimaliseren, dient u een geaard metalen voorwerp aan te raken voordat u uw thermostaat aanraakt.

GEAVANCEERDE FUNCTIES

TEMPERATUURSWING: De mate van temperatuurvariatie tussen belasting aan en belasting uit wordt gewijzigd door de swing-instelling aan te passen. De standaardwaarde voor deze thermostaat is #4 en het aanpassingsbereik is van #1 tot #9. Een kleiner swing-nummer maakt de temperatuurregeling nauwkeuriger en constanter en verhoogt het aantal cycli per uur. Een groter swing-nummer produceert een grotere variatie tussen belasting aan en belasting uit gebeurtenissen en verlaagt het aantal cycli per uur.

Om de Swing-instelling aan te passen: Zet de thermostaat in de OFF (UIT) modus met behulp van de System Mode (Systeemmodus) schakelaar en houd de SAVE (BESPAAR) knop minstens 5 seconden ingedrukt. Wanneer het scherm verandert in een enkel cijfer, is dit de huidige Swing-instellingswaarde en kan deze worden aangepast met behulp van de OMHOOG of OMLAAG knoppen. De thermostaat keert terug naar het normale Run (Uitvoeren) modus scherm als er 4 seconden lang geen knoppen worden ingedrukt.

TEMPERATUURKALIBRATIE: Deze thermostaat is in de fabriek nauwkeurig gekalibreerd en in de meeste gevallen is aanpassing aan deze instelling niet nodig. Met de kalibratiefunctie kunt u de kamertemperatuurmeting handmatig compenseren met maximaal plus of min 5°F (3°C) graden ten opzichte van de oorspronkelijke waarde. 0°F (0°C) is de standaardinstelling.

Om de kalibratie-instelling aan te passen: Zet de thermostaat in de OFF (UIT) modus met behulp van de System Mode (Systeemmodus) schakelaar, druk tegelijkertijd op de OMHOOG en OMLAAG knoppen gedurende minstens 2 seconden. Wanneer het scherm verandert in een enkel cijfer, is dit de huidige kalibratie-instellingswaarde en kan deze worden aangepast met behulp van de OMHOOG of OMLAAG knoppen. De thermostaat keert terug naar het normale Run (Uitvoeren) modus scherm als er 4 seconden lang geen knoppen worden ingedrukt.

BATTERIJ VERVANGEN:

Deze thermostaat wordt gevoed door twee "AA" alkalinebatterijen. De batterijen moeten MINSTENS één keer per jaar worden vervangen (of eerder, als het "LOW BAT" (BATTERIJ BIJNA LEEG) batterijsymbool op het display verschijnt). Wanneer het LO BAT symbool wordt weergegeven, zullen de temperatuurcijfers ook het woord "Lo" weergeven. De batterijen bevinden zich aan de achterkant van de printplaat en zijn toegankelijk door het voorste gedeelte van de thermostaat recht naar buiten te trekken en van de muur te verwijderen. Bij het plaatsen van nieuwe batterijen raden we aan om alleen gloednieuwe Energizer® of DURACELL®, "AA" formaat alkalinebatterijen te gebruiken. Let op de polariteitsaanduidingen in het batterijcompartiment om een correcte installatie te garanderen. Wanneer u klaar bent, lijnt u de voorkant van de thermostaat uit met de basis en drukt u deze stevig tegen elkaar.

TECHNISCHE ONDERSTEUNING

Als u problemen ondervindt bij het installeren of gebruiken van deze thermostaat, lees dan de handleiding zorgvuldig en grondig door. Als u hulp nodig heeft, neem dan contact op met onze afdeling Technische Assistentie op 856-234-8803 tijdens de reguliere openingstijden tussen 8:00 uur en 16:30 uur Eastern Standard Time, van maandag tot en met vrijdag. U kunt ook op elk moment van de dag of nacht online technische assistentie krijgen op http://www.luxproducts.com. Onze website biedt u antwoorden op de meest voorkomende technische vragen en stelt u ook in staat om uw vragen op uw gemak naar onze technische ondersteuningsmedewerkers te e-mailen.

OPMERKINGEN BEDRADINGSSCHEMA

  1. De VETTE lijnen zijn wat u moet aansluiten op de klemmen van deze nieuwe thermostaat.
  2. De GESTREEPTE lijnen zijn optioneel, afhankelijk van uw systeemtype.
  3. In veel gevallen zijn de dunne lijnen die worden weergegeven als "SYSTEEM COMMON" (SYSTEEM GEMEENSCHAPPELIJK) niet zichtbaar op de thermostaatlocatie, ze bevinden zich bij uw verwarmings- en koelapparatuur.
  4. Gebruik voor warmtepompen de "B" of "O" draad, NIET BEIDE. Meestal worden beide niet gebruikt in een conventioneel systeem.
  5. Als "Y" en "C" draden beide aanwezig zijn, dan is "C" een gemeenschappelijke draad.
  6. Als u een "B" draad in uw systeem heeft die wordt gebruikt als een gemeenschappelijke draad, kan het aansluiten ervan op de "B" klem op deze thermostaat uw systeem en/of de thermostaat beschadigen.

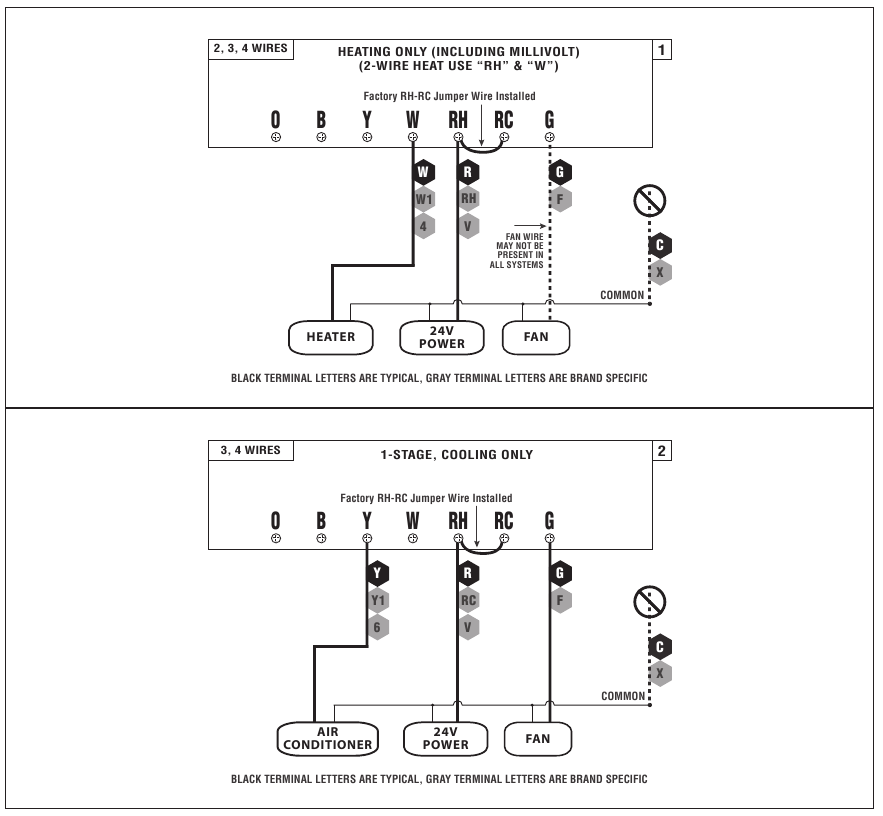

    BEDRADINGSSCHEMA - Voorbeeld 1

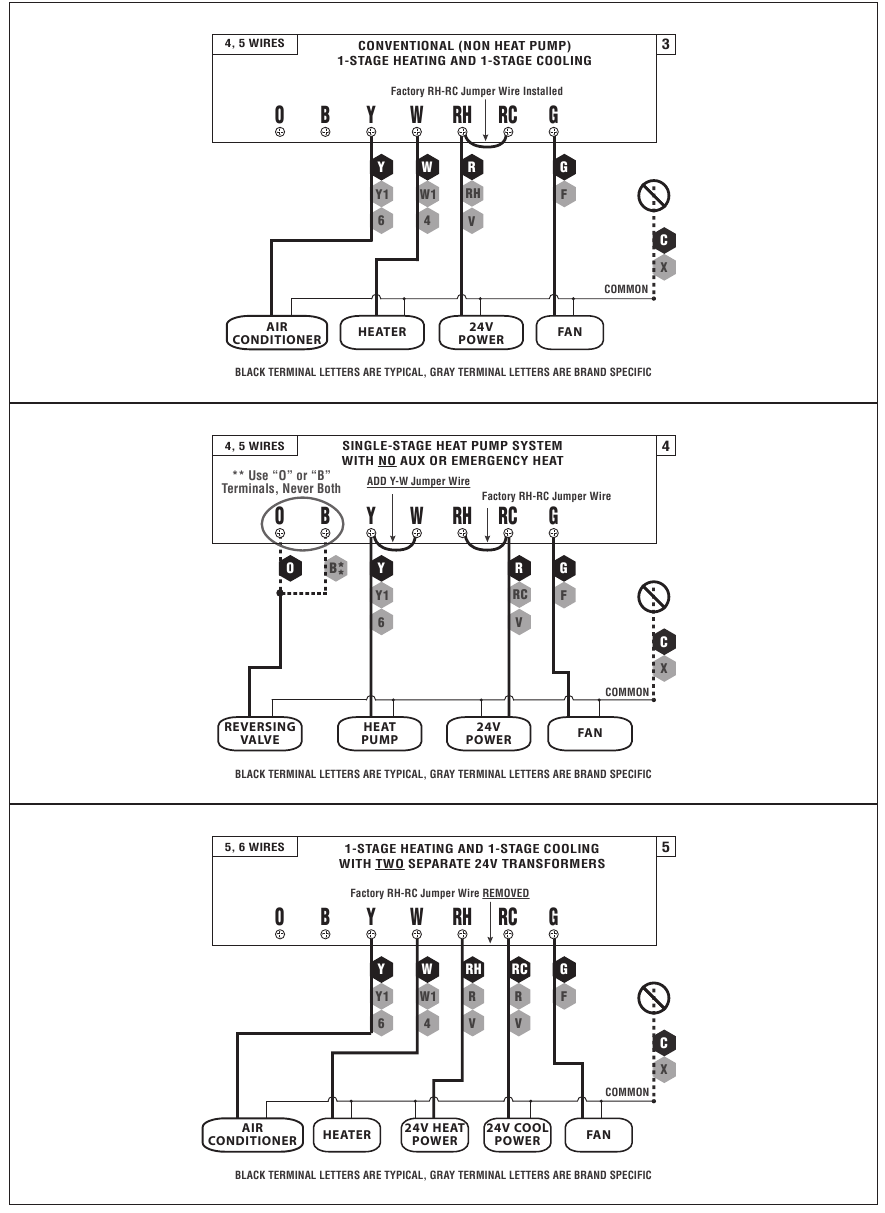

    BEDRADINGSSCHEMA - Voorbeeld 2

LUX Products Corporation - Philadelphia, PA 19112 - www.luxproducts.com
