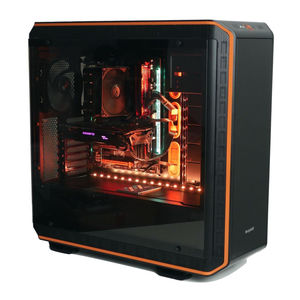

SPECIFICATIES

Afmetingen (B x H x D in mm) 242.7 x 585.5 x 577.2
Type Behuizing Super Midi Tower
Materiaal 0.8mm – 1mm SECC, 0.8mm Aluminium, ABS plastic, Dark Base Pro 900: 4mm gehard glas
M/B Ondersteuning E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX
Front I/O 2 x USB 3.0, 2 x USB 2.0, HD audio-aansluitingen
Ventilatorsnelheidregelaar Dark Base 900: 3x 4-pin, 3 x 3-pin, Controller: handmatig 5V-12V Dark Base Pro 900: 4x 4-pin, 4x 3-pin, Controller: handmatig 5V-12V / PWM-hub
Koelerhoogte (mm) 185
Lengte grafische kaart (mm) 325 / 470 (zonder HDD-lades)
PSU Lengte (mm) 150 – 284
PCI-sleuven 8
5.25" Bay 2
3.5" Bay 7
2.5" Bay 1 + 14
Koelventilator (mm)/(rpm) Front: 2x SilentWings ® 3 140 / 1000, Rear: SilentWings ® 3 140 / 1000
Optionele Koelventilator (mm) Front: 1 x 140 (zonder ODD-kooi, ventilatorbeugel inbegrepen), Top: 3x 140 / 4 x 120 / 1x 180, Base: 1x 120 / 2x 140
Radiator Ondersteuning (mm) 120, 140, 180, 240 (2x 120), 280 (2x 140), 360 (3x 120), 420 (3x 140)
Extra Functies Dark Base 900: 2-staps zijpaneel Dark Base Pro 900: 2x Multi-Color RGB LED-strip, Qi-oplader

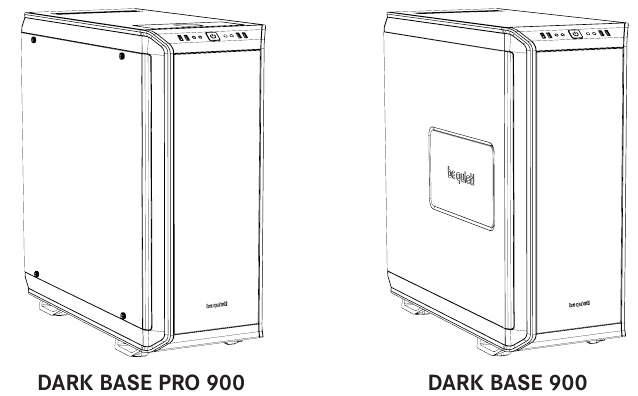

INHOUD

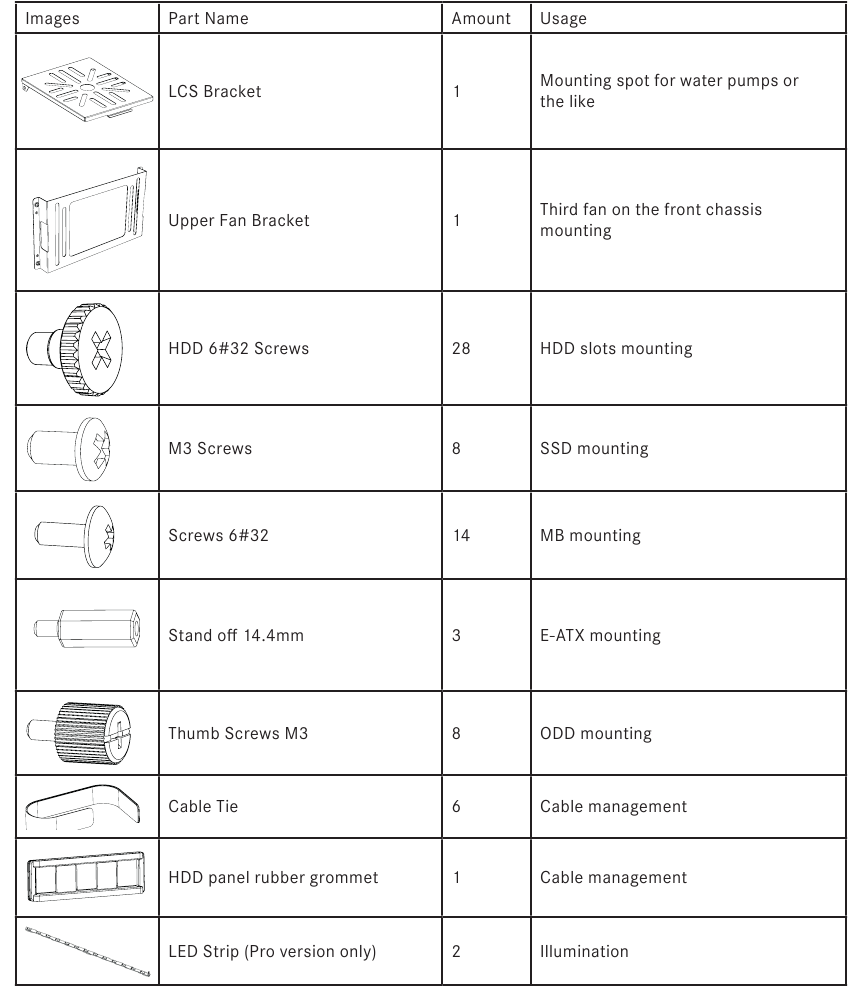

Dark Base Pro 900 Inhoudsopgave

UITGEKLAPTE WEERGAVE & ONDERDELEN

DARK BASE PRO 900

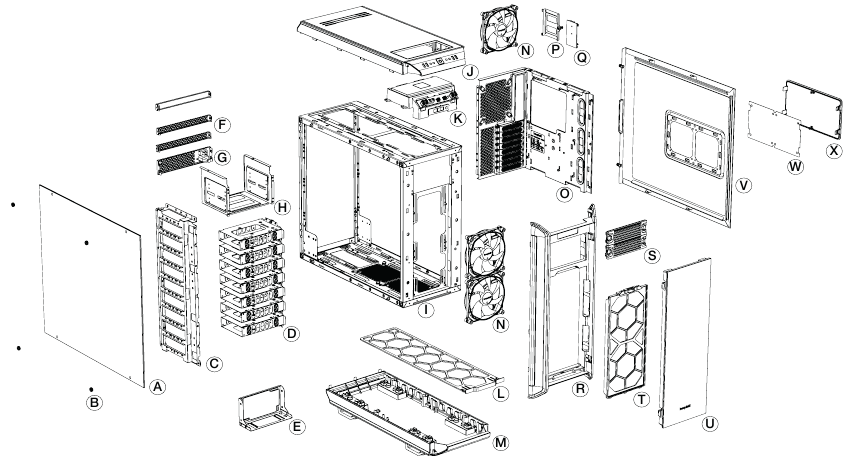

UITGEKLAPTE WEERGAVE & ONDERDELEN - DARK BASE PRO 900

A Glazen zijpaneelframe M Externe basisafdekking
B Bevestigingsschroeven N SilentWings ® 3-ventilator
C Hdd-paneel O MB-tray
D Hdd-sleuven P SSD-tray
E PSU-beugel Q Printplaat ventilatorsnelheidregelaar
F Achterpaneelbeugels R Extern voorpaneel
G Beugel voedingsadapter S ODD-frame
H ODD-kooi T Luchtfilter voorzijde
I Behuizingsbody U Voorpaneeldeur
J Externe bovenafdekking V Zijpaneel
K Front I/O-houder W Zijpaneelfilter
L Basis-luchtfilter X Zijpaneelframe

DARK BASE 900

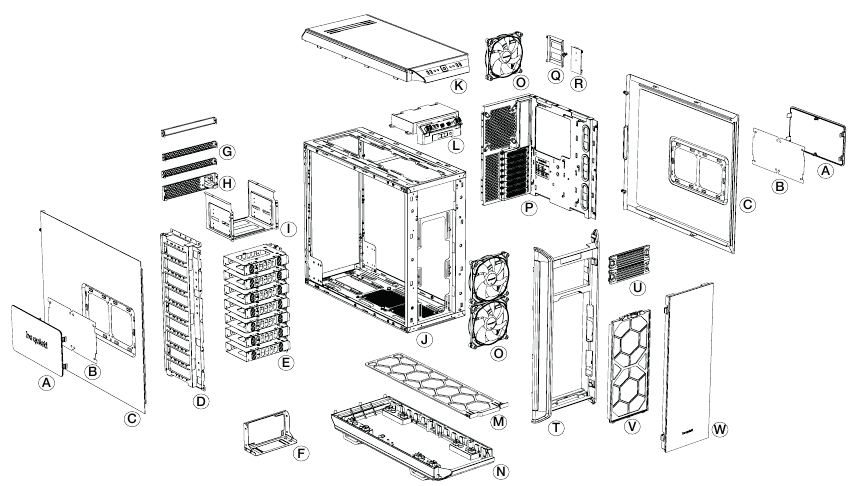

UITGEKLAPTE WEERGAVE & ONDERDELEN - DARK BASE 900

A Zijpaneelframe M Basis-luchtfilter
B Zijpaneelfilter N Externe basisafdekking
C Zijpaneel O SilentWings ® 3-ventilator
D Hdd-paneel P M/B-tray
E Hdd-sleuven Q SSD-beugel
F PSU-beugel R Printplaat ventilatorsnelheidregelaar
G Achterpaneelbeugels T Extern voorpaneel
H Beugel voedingsadapter U ODD-frame
I ODD-kooi V Luchtfilter voorzijde
J Behuizingsbody W Voorpaneeldeur
K Externe bovenafdekking
L Front I/O-houder

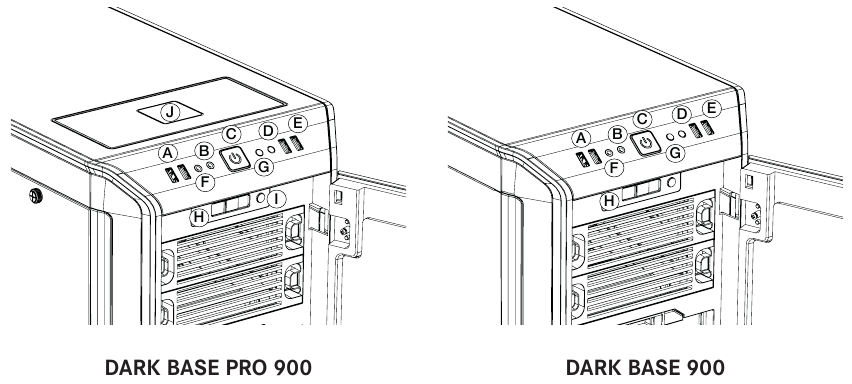

FRONT I/O- EN MEDIA-POORTEN

FRONT I/O- EN MEDIA-POORTEN

A USB 3.0 E USB 2.0 I LED-schakelaar (alleen Pro)
B Koptelefoon F Microfoon J QI-oplader (alleen Pro)
C Aanknop / Aan-led G Reset
D Hdd-led H Schakelaar ventilatorsnelheidregelaar

I/O-POORTEN

Het functiepaneel heeft diverse draadverbindingen die moeten worden geïnstalleerd.

HD-audio (koptelefoonaansluiting/microfoonaansluiting)

Zoek de "Front panel audio headers/pin connectors" (audiokoppen/pinaansluitingen voorpaneel) op het moederbord. Sluit de draden aan volgens de handleiding van het moederbord.

USB 2.0

Zoek de "USB 2.0 Headers/pin connectors" (USB 2.0-koppen/pinaansluitingen) op het moederbord. Sluit de draden aan volgens de handleiding van het moederbord.

USB 3.0

Zoek de "USB 3.0 Headers/pin connectors" (USB 3.0-koppen/pinaansluitingen) op het moederbord. Sluit de draden aan volgens de handleiding van het moederbord.

Aanknop, aan-led, hdd-led, resetknop

Deze draden worden aangesloten op het moederbord, waar alle functies van de schakelaar/pinaansluitingen op het voorpaneel zich bevinden. De handleiding van het moederbord bevat een beschrijving van waar deze moeten worden aangesloten, meestal staat hun locatie in de handleiding van het moederbord.

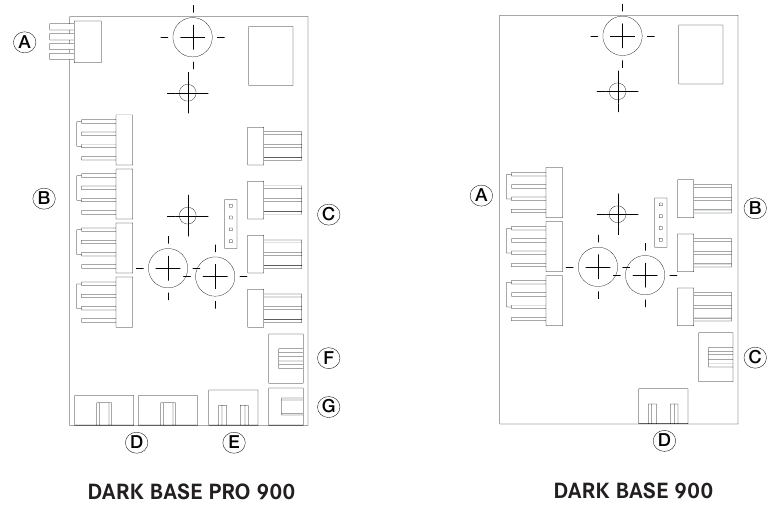

PRINTPLAATPANEEL / POORTEN

FRONT I/O- EN MEDIA-POORTEN

DARK BASE PRO 900

  1. 4-pins PWM-aansluiting op M/B
  2. 4-pins PWM-aansluiting
  3. 3-pins ventilatoraansluiting
  4. Ledstripaansluiting
  5. Stroomaansluiting (SATA)
  6. Aansluiting schakelaar ventilatorsnelheidregelaar
  7. QI-oplader stroomaansluiting

DARK BASE 900

  1. 4-pins PWM-aansluiting
  2. 3-pins ventilatoraansluiting
  3. Aansluiting schakelaar ventilatorsnelheidregelaar
  4. Stroomaansluiting (SATA)

VENTILATORREGELAAR

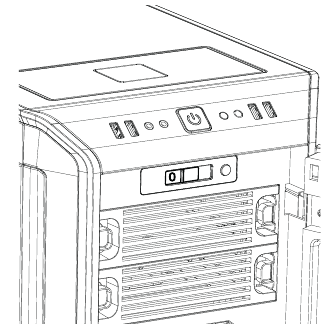

VENTILATORREGELAAR

De ventilatorregelaar kent twee gebruiksmodi.

  1. Automatische werking
    Hiervoor wordt het PWM-signaal van het MB gebruikt en de snelheid van alle aangesloten ventilatoren (PWM en 3-pins) kan automatisch worden aangepast via het MB. In deze modus moet de schuifschakelaar van de ventilatorregelaar op de eerste stand "0" aan de uiterste linkerkant worden gezet.
  2. Handmatige bediening
    Wanneer de schuifschakelaar van de ventilatorregelaar vanuit de eerste stand "0" naar rechts wordt verplaatst, valt het PWM-signaal weg en kan de ventilatorsnelheid handmatig worden geregeld.

Als de schuifschakelaar vervolgens terug wordt gezet op de eerste stand "0", krijgt het PWM-signaal weer automatisch de controle over de ventilatoren.

Automatische PWM-regeling van de ventilatoren vereist dat kabel "A" van het printplaatpaneel is aangesloten op een PWM-aansluiting op uw MB. Zonder een dergelijke verbinding kan de snelheid van de aangesloten ventilatoren alleen handmatig worden geregeld.

DARK BASE 900
Dark Base 900 heeft geen automatische regeling. De snelheid van alle ventilatoren (PWM en 3-pins) die op het printplaatpaneel zijn aangesloten, wordt handmatig geregeld met de schuifschakelaar.

LED-INSTALLATIE EN GEBRUIK (ALLEEN PRO-VERSIE)

De meegeleverde ledverlichting kan vrij worden gepositioneerd en in de behuizing worden geïnstalleerd op basis van de systeemconfiguratie met behulp van de bijgevoegde plakstrips. Om ze van stroom te voorzien, moeten de lampen worden aangesloten op aansluiting "D" op het printplaatpaneel. Met schakelaar "I" worden de lampen aan en uitgeschakeld en kan de verlichtingskleur worden geselecteerd (rood, groen, blauw, wit, oranje).

QI-oplader gebruiken (alleen Pro-versie)

QI-oplader gebruiken (alleen Pro-versie)
Met de voorgeïnstalleerde Qi-oplader die bij Dark Base Pro 900 wordt geleverd, kunnen alle externe apparaten die compatibel zijn met de Qi-standaard, draadloos worden opgeladen. Als het apparaat (bijv. smartphone) is uitgerust met een dergelijke functie, kan het zonder kabelverbinding worden opgeladen door het op de plaat te plaatsen die is gemarkeerd met "J" op de Dark Base Pro 900.

Een akoestisch signaal geeft aan dat het opladen is gestart wanneer het apparaat op de oplader wordt geplaatst.

Zorg er daarbij voor dat u het apparaat zorgvuldig in het midden van de laadplaat "J" plaatst. De laadspoel van het Dark Base Pro 900-laadapparaat bevindt zich in het midden van de laadplaat.

INDELINGEN

MB TYPE: ATX (HDD-sleuven naar binnen gericht, ruimte voor radiator aan de voorkant van de HDD-kooi)

MB TYPE: E-ATX (HDD-sleuven naar voren gericht, ruimte voor groot moederbord)

Indeling A
Behuizing opent naar links

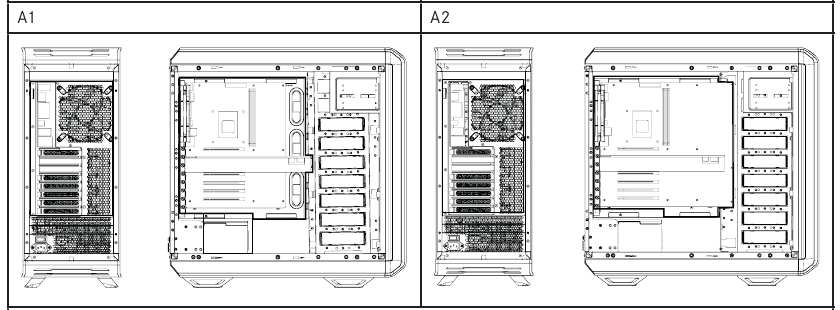

Indeling A - Behuizing opent naar links - Deel 1
8x PCI-sleuven / Ruimte voor radiator aan de voorkant van de PSU / Ruimte boven M/B: 40 mm

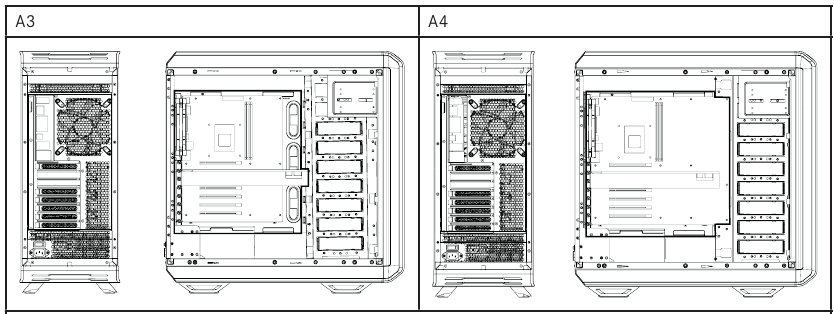

Indeling A - Behuizing opent naar links - Deel 2
7x PCI-sleuven / Ruimte boven M/B: 62 mm

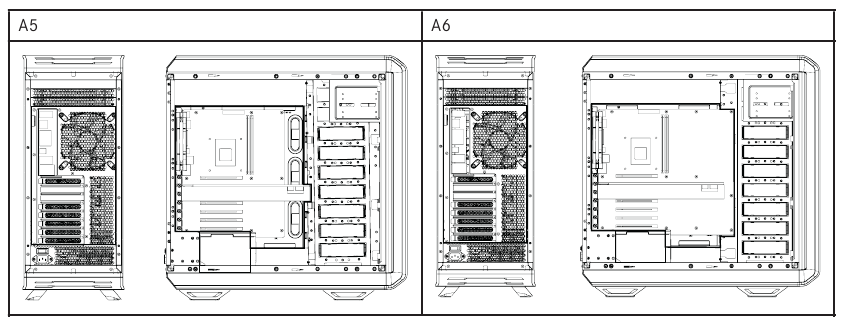

Indeling A - Behuizing opent naar links - Deel 3
6x PCI-sleuven / Ruimte boven M/B: 84 mm

Indeling B
Behuizing opent naar rechts

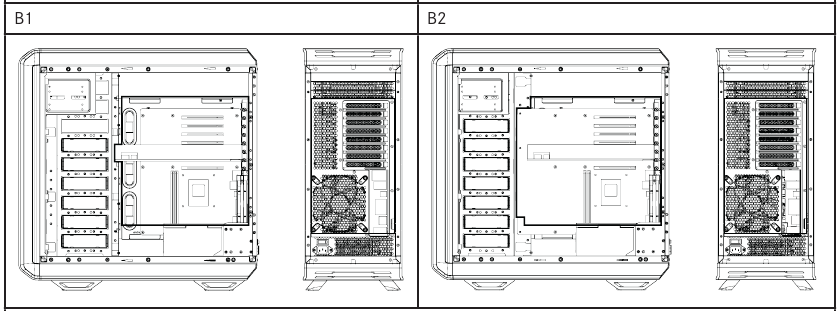

Indeling B - Behuizing opent naar rechts - Deel 1
8x PCI-sleuven / Ruimte voor radiator aan de voorkant van de PSU / Ruimte boven M/B: 55 mm

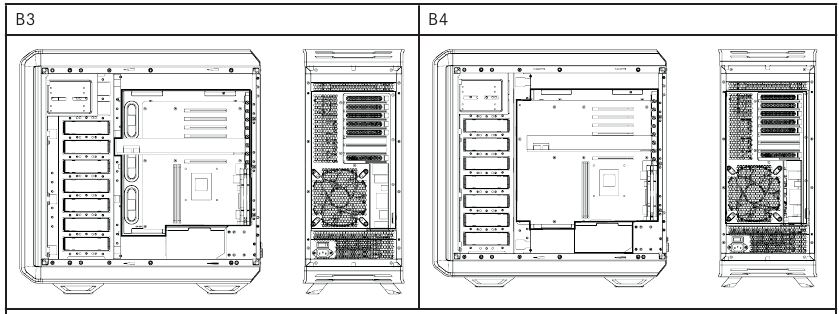

Indeling B - Behuizing opent naar rechts - Deel 2
7x PCI-sleuven / Ruimte boven M/B: 77 mm

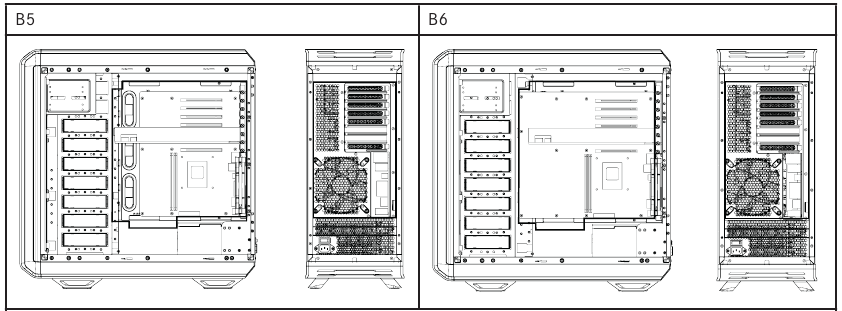

Indeling B - Behuizing opent naar rechts - Deel 3
6x PCI-sleuven / Ruimte boven M/B: 99 mm

VENTILATORCOMPATIBILITEIT

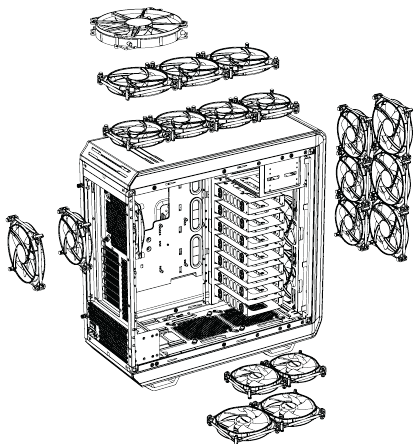

VENTILATORCOMPATIBILITEIT

Positie Ventilatorgrootte
Bovenkant 4x 120 mm, 3 x 140 mm, 180 mm (montagepunten C/C (hart op hart 154 mm)
Onderkant 2x 120 mm, 2 x 140 mm
Voorkant 3x 120 mm, 3 x 140 mm
Achterkant 1x 120 mm, 140 mm
Zijkant 2x 120 mm (Dark Base 900)

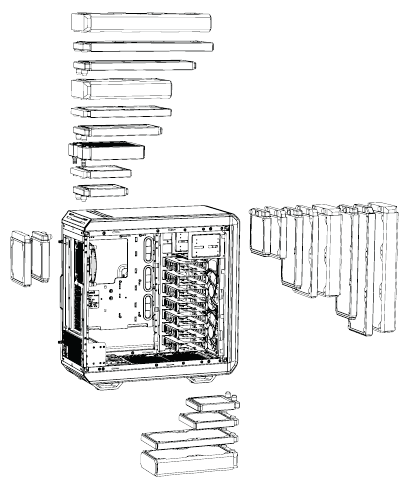

RADIATORONDERSTEUNING

RADIATORONDERSTEUNING

Positie Radiatorgrootte (mm)
Bovenkant 120, 140, 180*, 240, 280, 360, 420
Onderkant 120, 140, 280
Voorkant 120, 140, 240, 280, 360, 420
Achterkant 120, 140

*Montagepunt van 180 mm radiator is h/h 154 mm

EXTERNE ONDERDELEN VERWIJDEREN

ZIJPANEEL VERWIJDEREN

Verwijder de duimschroefmoeren om het glazen paneel te verwijderen
Draai de duimschroeven los om het stalen zijpaneel te verwijderen

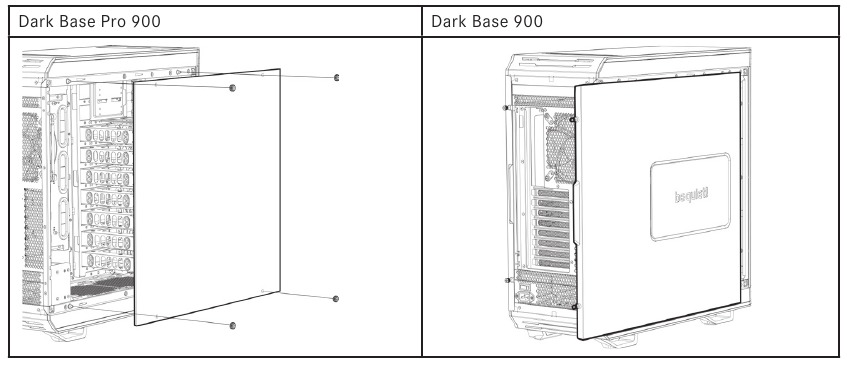

ZIJPANEEL VERWIJDEREN - Stap 1

LED-licht kan worden geïnstalleerd in de boven-, onder- en voorste gebieden
ZIJPANEEL VERWIJDEREN - Stap 2

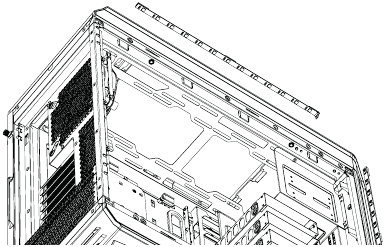

Zijventilatie kan in twee verschillende hoeveelheden worden geopend

BOVENKANT VERWIJDEREN

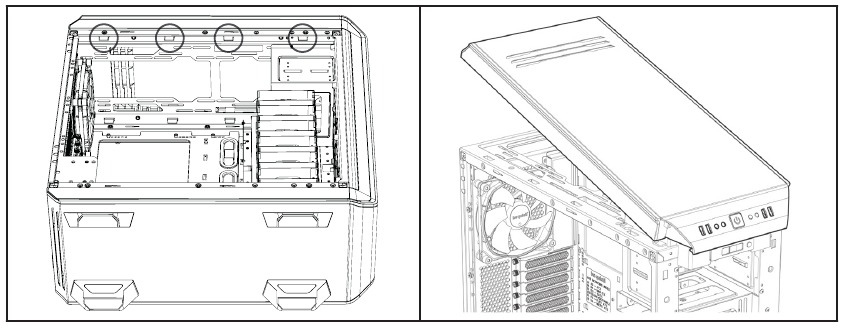

BOVENKANT VERWIJDEREN

Verwijder eerst het voorpaneel. Zoek de 8 haken onder de bovenkant en duw ze naar buiten om de bovenkant los te maken
Til de bovenkant op om deze te verwijderen

VOORPANEEL VERWIJDEREN

Open de deur van het voorpaneel en verwijder eerst het luchtfilter van de basis

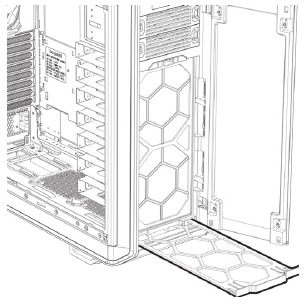

VOORPANEEL VERWIJDEREN

Maak de haken los om het voorpaneel los te maken

Trek aan het voorpaneel om het los te maken

BASISDEKSEL & BEHUIZINGSSTANDAARD VERWIJDEREN

Verwijder de twee schroeven op het basisdeksel

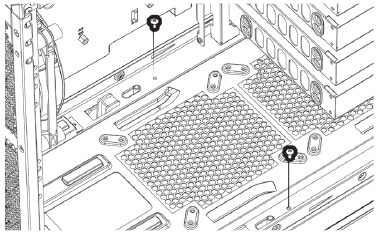

BASISDEKSEL & BEHUIZINGSSTANDAARD VERWIJDEREN - Stap 1

Duw het chassis naar voren en til het chassis op om het los te maken van het onderste deksel
BASISDEKSEL & BEHUIZINGSSTANDAARD VERWIJDEREN - Stap 2

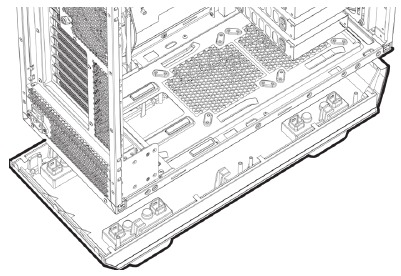

Om de standaard los te maken, maakt u de haken los en duwt u de standaard uit het onderste deksel
BASISDEKSEL & BEHUIZINGSSTANDAARD VERWIJDEREN - Stap 3

INSTALLATIE EN VERWIJDERING VAN SCHIJVEN EN FILTERS

5,25" APPARAAT (ODD) INSTALLATIE

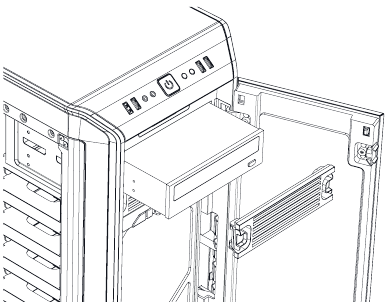

Verwijder de 5,25" bezel en schuif een 5,25" apparaat in de kooi
5.25 DEVICE (ODD) INSTALLATIE - Stap 1

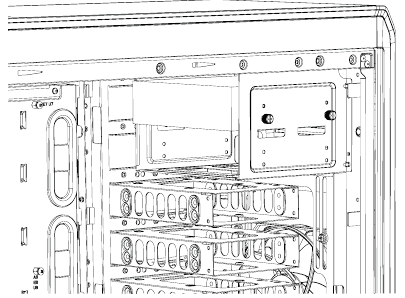

Zet het 5,25" apparaat vast met duimschroeven
5.25 DEVICE (ODD) INSTALLATIE - Stap 2

ODD-KOOI VERWIJDEREN

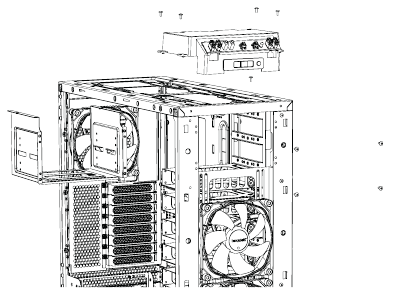

Verwijder de voorste I/O-module en schroeven om de ODD-kooi los te maken
ODD CAGE REMOVAL - Step 1

Installeer de bovenste ventilatorbeugel voor een extra inlaatventilator aan de voorkant
ODD CAGE REMOVAL - Step 2

3,5" APPARAAT (HDD) INSTALLATIE

Installeer HDD's met 4 schroeven in de 3,5" sleuf
3.5 DEVICE (HDD) INSTALLATIE - Step 1

SSD kan ook in de 3,5" sleuf worden geïnstalleerd
3.5 DEVICE (HDD) INSTALLATIE - Stap 2

RUBBEREN HDD-DOORVOERTULES

Er kunnen rubberen doorvoertules worden gemonteerd om de HDD-bay te gebruiken als kabelbeheeropening

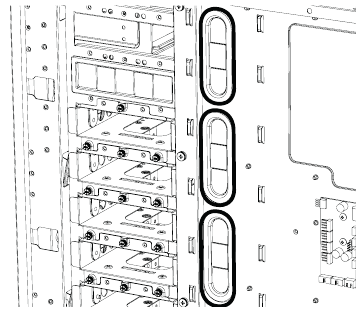

HDD RUBBER GROMMETS

2,5" APPARAAT (SSD) INSTALLATIE

Maak de SSD-beugel los aan de achterkant van de M/B-lade
2.5 DEVICE (SSD) INSTALLATIE

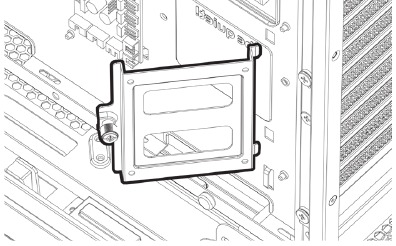

Installeer de SSD op de SSD-beugel

LUCHTFILTER VERWIJDEREN

Trek de basisluchtfilter en de voorfilters eruit om ze te verwijderen

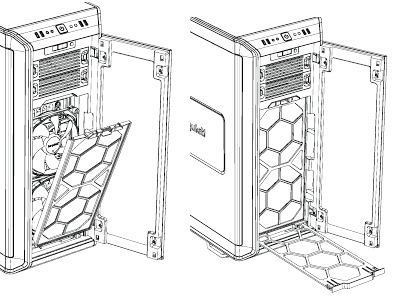

LUCHTFILTER VERWIJDEREN - Stap 1

Maak het luchtfilter los van het zijpaneel
LUCHTFILTER VERWIJDEREN - Stap 2

HDD-PANEEL VERWIJDEREN/AANPASSEN

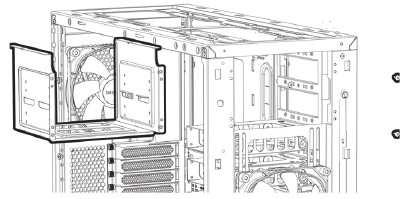

Verwijder de 5,25" HDD-sleuven
HDD PANEL REMOVAL/ADJUSTMENT - Step 1

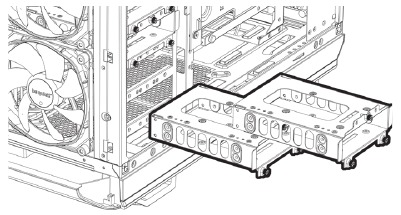

Verwijder de onderste twee 3,5" HDD-sleuven
HDD PANEL REMOVAL/ADJUSTMENT - Step 2

Maak het HDD-paneel los door de schroeven los te draaien

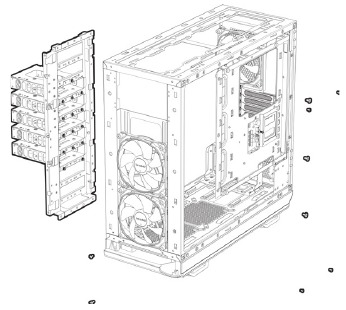

HDD PANEL REMOVAL/ADJUSTMENT - Step 3

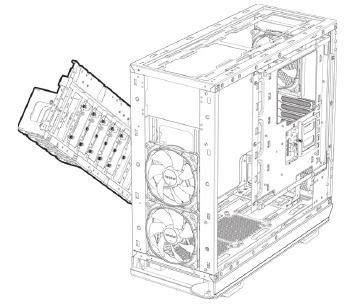

Draai het HDD-paneel 180 graden
HDD PANEL REMOVAL/ADJUSTMENT - Step 4

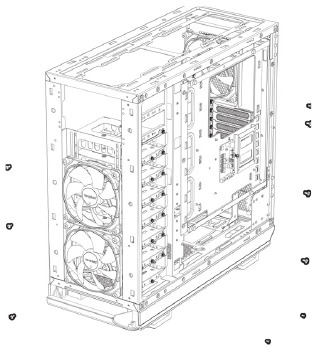

Zet het HDD-paneel vast met schroeven
HDD PANEL REMOVAL/ADJUSTMENT - Step 5

Om een omgekeerde M/B-indeling in te stellen
Installeer het HDD-paneel aan de tegenoverliggende zijde van de behuizing

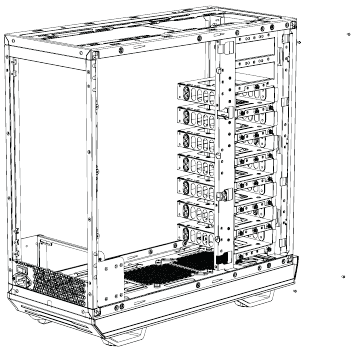

Om een omgekeerde M/B-indeling in te stellen - Stap 1

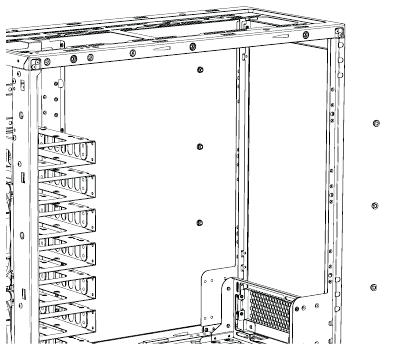

Verwijder de rubberen doorvoertules van de achterpaneelbeugels en installeer ze opnieuw aan de tegenoverliggende zijde van de beugel
Om een omgekeerde M/B-indeling in te stellen - Stap 2

M/B-TRAY LAYOUT AANPASSING

Montagepunten aan de achterkant van de M/B-tray
M/B-TRAY LAYOUT AANPASSING - Stap 1

Montagepunten aan de voorkant van de M/B-tray
M/B-TRAY LAYOUT AANPASSING - Stap 2

Montagepunten op het chassis, drie stappen van aanpassing omhoog en omlaag
M/B-TRAY LAYOUT AANPASSING - Stap 3

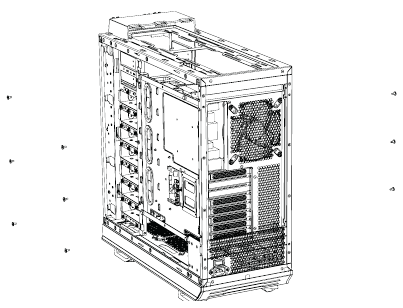

Verwijder de schroeven om de M/B-tray los te maken
M/B-TRAY LAYOUT AANPASSING - Stap 4

De M/B-tray kan als testbank dienen

Pas de M/B-positie aan en zet de M/B-tray weer vast

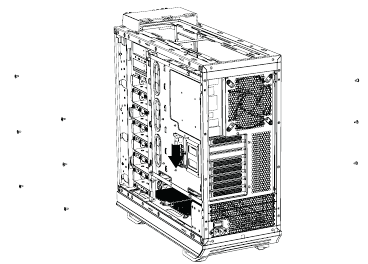

M/B-TRAY LAYOUT AANPASSING - Stap 5

AANPASSING VAN ACHTERPANEELBEUGELS
Verwijder de achterpaneelbeugel door de schroeven van de zijkant te verwijderen

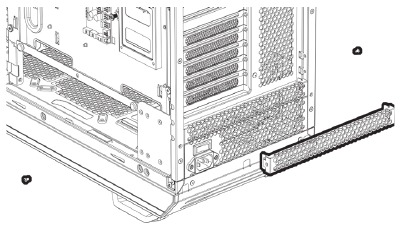

AANPASSING VAN ACHTERPANEELBEUGELS - Stap 1

Plaats de achterpaneelbeugel terug om de opening te sluiten en zet vast met schroeven

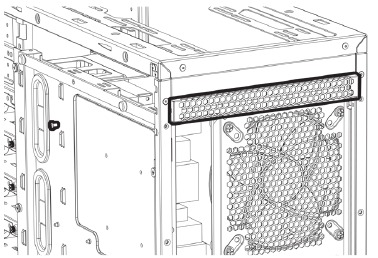

AANPASSING VAN ACHTERPANEELBEUGELS - Stap 2

Om de M/B naar de andere kant van de behuizing te verplaatsen, moeten zowel het HDD-paneel als de voedingsbeugel worden verplaatst. We raden aan om de M/B-tray, het HDD-paneel, de ODD-kooi en de PSU-beugels te verwijderen als u de indeling wilt wijzigen

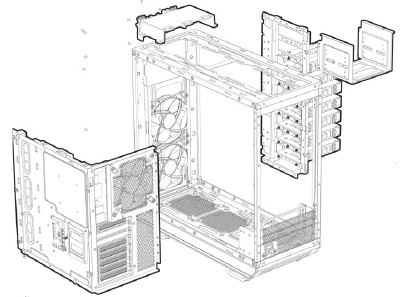

AANPASSING VAN ACHTERPANEELBEUGELS - Stap 3

PSU-LAYOUT AANPASSING

Verwijder de voedingsadapterbeugel en de achterpaneelbeugels

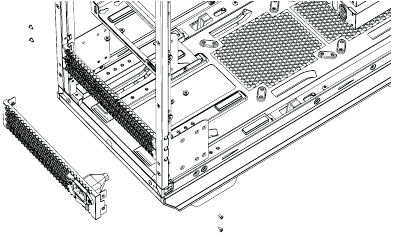

PSU-LAYOUT AANPASSING - Stap 1

Verwijder de PSU-beugel en verwissel de trapschroeven op de basis zoals in de diagrammen P1 tot P4

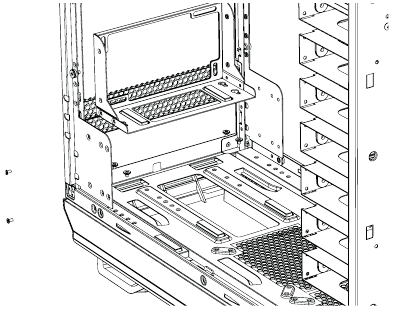

PSU-LAYOUT AANPASSING - Stap 2

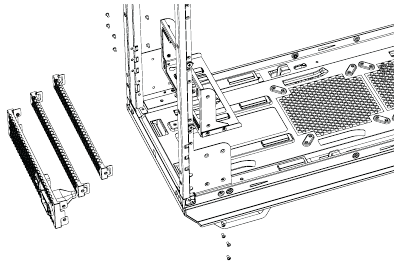

Installeer alle beugels en schroeven opnieuw
PSU-LAYOUT AANPASSING - Stap 3

Montagepunten voor voedingsadapterbeugel en achterpaneelbeugels
PSU-LAYOUT AANPASSING - Stap 4

P1 voor M/B-layout A3, A4, A5, A6
Montagepunten voor trapschroeven
P1 voor M/B-layout A3, A4, A5, A6

P2 voor M/B-layout A3, A4, A5, A6
Montagepunten voor trapschroeven
P2 voor M/B-layout A3, A4, A5, A6

P3 voor M/B-layout A1, A2, B1, B2
Montagepunten voor trapschroeven
P3 voor M/B-layout A1, A2, B1, B2

P4 voor M/B-layout A1, A2, B1, B2
Montagepunten voor trapschroeven
P4 voor M/B-layout A1, A2, B1, B2

P5 voor M/B-layout B3, B4, B5, B6
Montagepunten voor trapschroeven
P5 voor M/B-layout B3, B4, B5, B6

P6 voor M/B-layout B3, B4, B5, B6
Montagepunten voor trapschroeven
P6 voor M/B-layout B3, B4, B5, B6

DEURPANEEL AANPASSING

Verwijder het deurpaneel van het voorpaneel

Verwijder alle scharnieren en magneethouders

Druk de push-and-release-kits in om ze van de voorpaneeldeur los te maken

Plaats de push-and-release-kits aan de andere kant van de deur

Installeer de scharnieren en magneethouders opnieuw aan de tegenoverliggende kant van het deurpaneel

Installeer het deurpaneel opnieuw in het voorpaneel
DEURPANEEL AANPASSING

COMPONENTENINSTALLATIE

MOEDERBORDINSTALLATIE

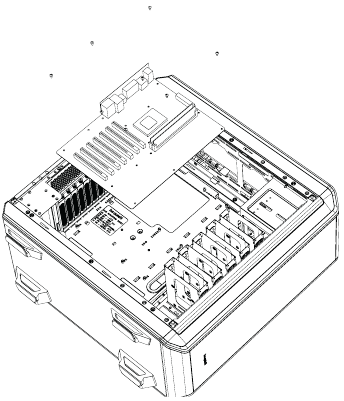

Zet de M/B vast met M3-schroeven. Afstandhouders zijn vooraf geïnstalleerd voor een ATX M/B
MOEDERBORDINSTALLATIE

VOEDING (PSU) INSTALLATIE

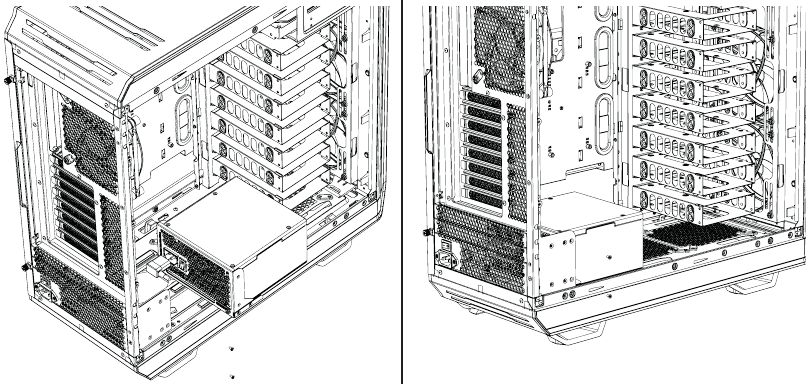

Verwijder de schroeven om de PSU-montagebeugel los te maken

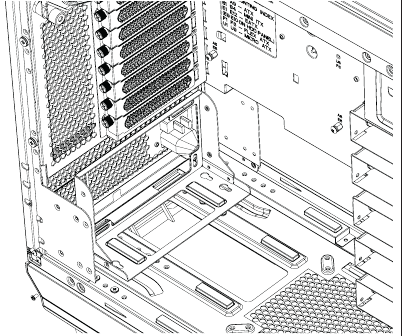

VOEDING (PSU) INSTALLATIE - Stap 1

Zet de PSU vast met de schroeven

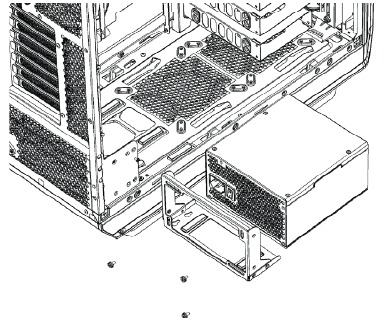

VOEDING (PSU) INSTALLATIE - Stap 2

Sluit de voedingsadapterkabel aan op de PSU voordat u de PSU-beugel in positie schuift en zet de PSU-beugel met schroeven aan het chassis vast
VOEDING (PSU) INSTALLATIE - Stap 3

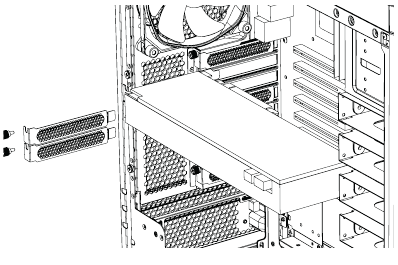

PCI/PCI-E UITBREIDINGSKAARTINSTALLATIE

Verwijder de PCI-slotbeugel voordat u een PCI / PCI-E-uitbreidingskaart installeert
PCI/PCI-E UITBREIDINGSKAARTINSTALLATIE

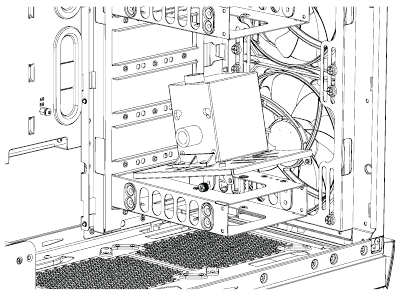

WATERKOELINGOPTIE

Waterkoelingssysteem (WCS)-beugel
Plaats de pomp op de WCS-beugel met rubberen doorvoeren (schroeven en moeren zijn niet inbegrepen)

Plaats de WCS-beugel en de pomp op de HDD-sleuf en zet deze vast met een schroef
WATERKOELINGOPTIE

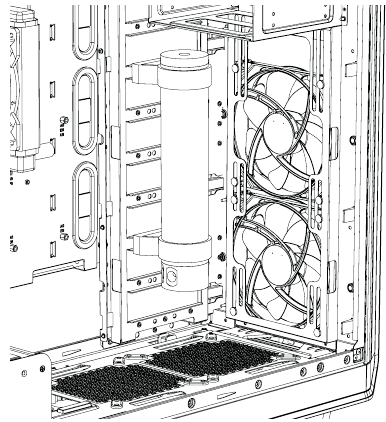

WCS CILINDER WATERTANK INSTALLATIE

Installeer de houdersteun op het HDD-paneel
WCS CILINDER WATERTANK INSTALLATIE

Details van de fabrikant
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Duitsland

Voor ondersteuning in Duitsland kunt u onze gratis servicehotline bellen
Maandag tot en met vrijdag 09:00 – 17:30 (UTC+1)
Tel. 0049 40 736 7686 - 44 Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Internetpagina: www.bequiet.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download be quiet! Dark Base Pro 900 - Handleiding PC-behuizingen

Beschikbare talen

Inhoudsopgave
