be quiet! Dark Base Pro 900 - Handleiding pc-behuizingen

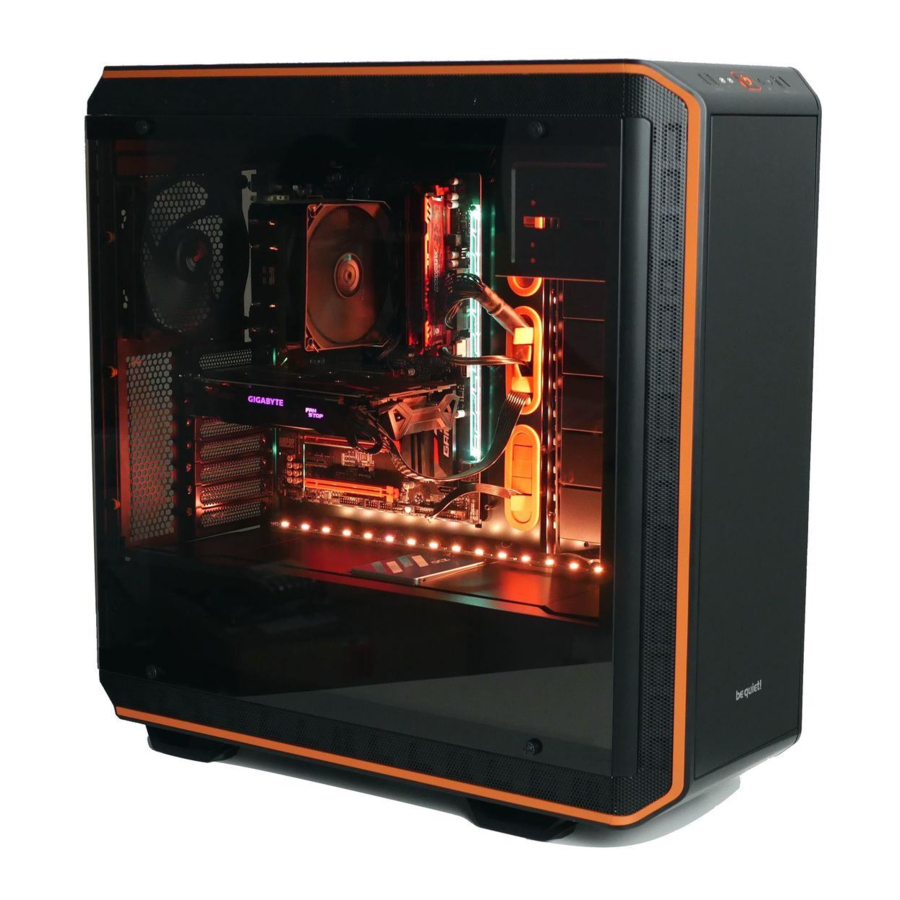

be quiet! Dark Base Pro 900 pc-behuizing

SPECIFICATIES

Afmetingen (B x H x D in mm) 243 x 586 x 577
Type behuizing Full tower
Materiaal 0,8 mm – 1 mm SECC, 0,8 mm aluminium, ABS-kunststof, 4 mm getint en gehard glas
Compatibiliteit moederbord E-ATX, XL-ATX, ATX, M-ATX, Mini-ITX
Front I/O-connectoren 2x USB 3.0, 1x USB 3.1 Type C Gen. 2, 1x USB Quick Charging Option, HD-audio (microfoon + hoofdtelefoon), RGB-bedieningsschakelaar, HDD-statusweergave
Ventilatorregelaar 8x PWM traploze regeling / PWM-hub
Max. hoogte CPU-koeler (mm) 185
Max. lengte grafische kaart (mm) 325 / 470 (zonder HDD-beugel)
Max. lengte PSU (mm) 150 – 284
PCI-slots 8
5,25"-sleuf 2
3,5"-sleuf 7 (5 af fabriek)
2,5"-sleuf 14 (10 af fabriek)
Behuizingsventilatoren (mm) / (rpm) Voorkant: 2x Silent Wings 3 140 / 1.600 | Achterkant: 1x Silent Wings 3 140 / 1.600
Optionele behuizingsventilatoren (mm) Voorkant: 1x 140 (zonder ODD-kooi, beugel inbegrepen) Bovenkant: 3x 140 / 4x 120 / 1x 180 | Onderkant: 2x 140/120 | PSU-afdekking: 1x 120
Optionele radiatorinstallatie (mm) Voorkant: 120, 140, 240, 280, 360, 420 Bovenkant: 120, 140, 180, 240, 280, 360, 420 Achterkant: 120, 140
Extra functies Draadloze oplader voor Qi-compatibele apparaten, schakelbare multi-mode, multi-color en uitbreidbare RGB LED-verlichting (wit, rood, groen, blauw, oranje, paars), ondersteunt moederbord LED-bediening

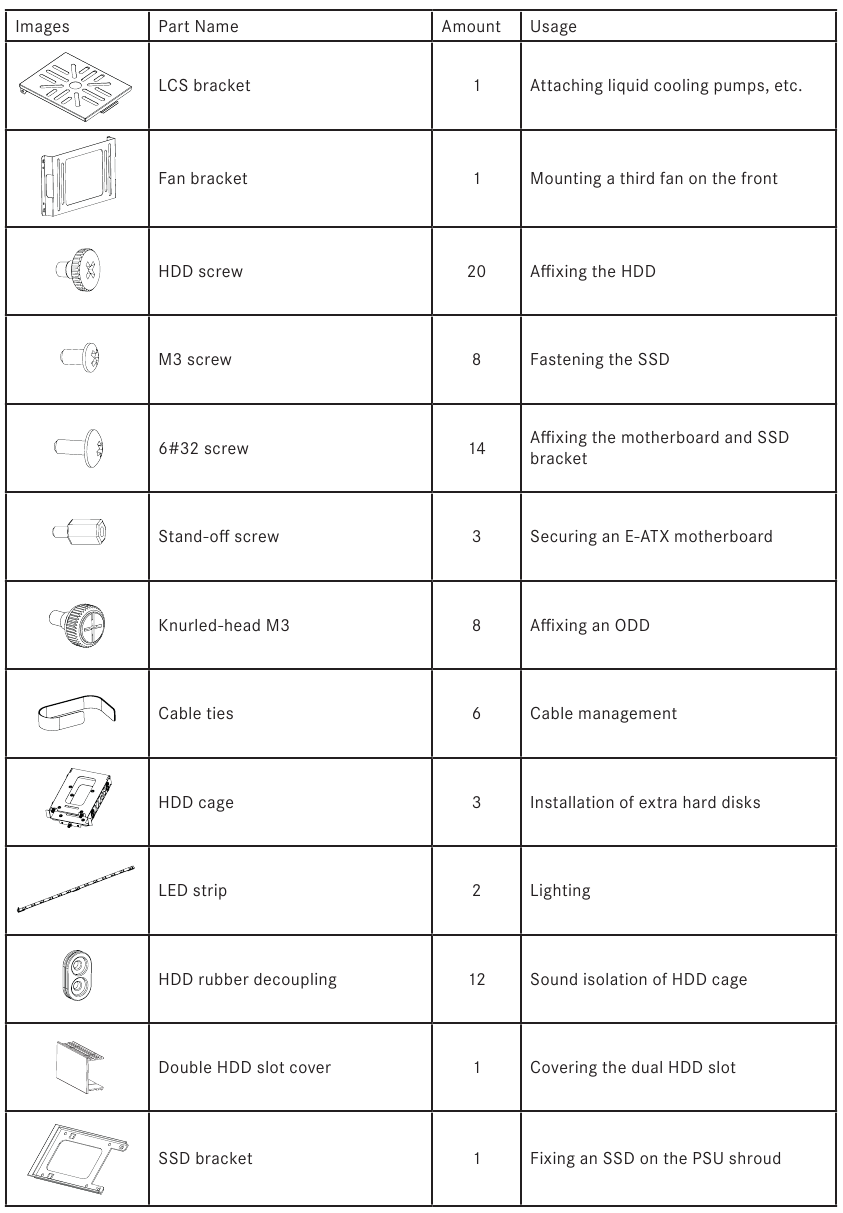

INHOUD

be quiet! Dark Base Pro 900 inhoud pc-behuizing

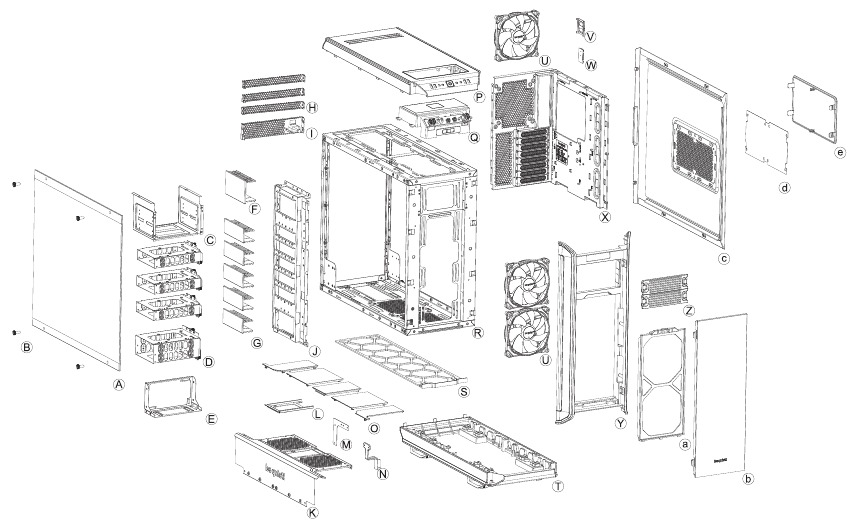

ONTPLOFTE TEKENING EN BESCHRIJVING VAN ONDERDELEN

ONTPLOFTE TEKENING EN BESCHRIJVING VAN ONDERDELEN

A Zijruit van gehard glas Q Voorpaneel I/O
B Bevestigingsschroeven R Behuizing
C ODD-kooi S Luchtfilter onderkant
D HDD-kooi T Behuizingsbodem
E PSU-montage U Silent Wings 3-ventilator
F Afdekking dubbele HDD-sleuf V SSD-beugel
G HDD-sleufafdekkingen W PCB-paneel
H Afdekkingen sleuven achterkant X Moederbordlade
I PSU-afdekking achterkant Y Behuizing voorkant
J HDD-paneel Z ODD-afdekkingen
K Voorkant van de PSU-afdekking
L SSD-beugel a Luchtfilter voorkant
M Montage voor PSU-afdekking b Deur
N Montage voor PSU-afdekking c Zijpaneel
O Bovenkant van de PSU-afdekking d Filter in het zijpaneel
P Bovenkant van de behuizing e 2-traps opening in het zijpaneel

I/O- en mediapoorten voorkant

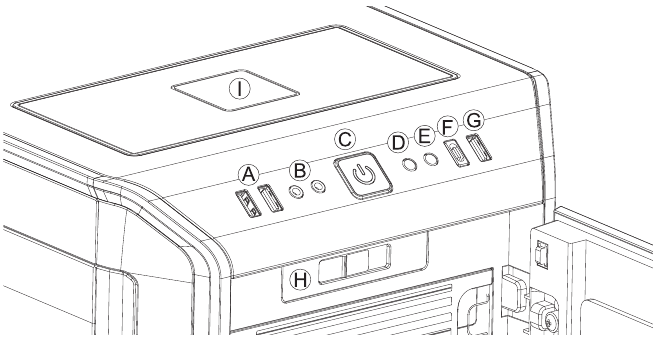

I/O- en mediapoorten voorkant

A USB 3.0 F USB 3.1 Type C Gen. 2
B HD-audio (microfoon en audio) G Optie voor snel opladen
C Aan/uit-knop H Traploze ventilatorregelaar
D LED-bedieningsschakelaar I Qi-laadstation
E HDD-led

I/O-poorten

De meegeleverde I/O-poorten aan de voorkant vereisen verbindingen met uw moederbord.

HD-audio (hoofdtelefoon- en microfoonaansluitingen)

Bepaal de HD-audio-pinaansluitingen op uw moederbord en steek de HD-audiokabels in de daarvoor bestemde aansluitingen. U vindt informatie over de pinbezetting van uw moederbord in de handleiding van het moederbord.

USB 3.1 Type C Gen. 2

Zoek de USB 3.1 Type C-pinaansluiting op uw moederbord en bevestig de USB 3.1 Type C-kabel met behulp van de daarvoor bestemde aansluitingen.

USB 3.0

Zoek de USB 3.0-pinaansluitingen op uw moederbord en steek de USB 3.0-kabel in de daarvoor bestemde aansluitingen. U vindt informatie over de pinbezetting van uw moederbord in de handleiding van het moederbord.

Aan/uit-schakelaar, led-stroomindicator, HDD-activiteitindicator

De afgebeelde stekker verbindt de aan/uit-schakelaar en de led-indicatoren van de behuizing met uw moederbord. Let erop dat u de juiste polariteit gebruikt met de leds. Uw moederbordhandleiding bevat informatie over de juiste aansluitingen.

PCB-paneelpoorten

PCB-paneelpoorten

A PWM-aansluiting op het moederbord
B PWM-aansluiting op de ventilatoren
C LED-aansluiting op het moederbord
D LED-uitgang voor toegevoegde externe leds
E Aansluiting voor de meegeleverde leds
F Aansluiting voor de Qi-oplader
G SATA-stroomaansluiting
H LED-schakelaaraansluiting
I Aansluitkabel voor schuifschakelaar ventilatorregelaar
J Schakelaars voor het kiezen tussen de modi Stil en Prestaties

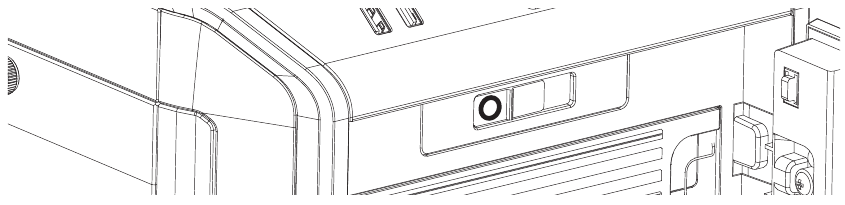

Gebruik van de ventilatorregelaar

De ventilatorregelaar heeft twee werkingsmodi.

Gebruik van de ventilatorregelaar

  1. Automatische werking
    In dit geval wordt het PWM-signaal van het moederbord gebruikt en wordt de snelheid van alle aangesloten PWM-ventilatoren automatisch geregeld door het moederbord. Om dit in te schakelen, moet de schuifschakelaar volledig naar links in positie "0" worden geplaatst. Om de automatische PWM-ventilatorregelaar te laten functioneren, moet een kabel poort "A" op het PCB-paneel verbinden met de PWM-aansluiting op uw moederbord. Zonder deze verbinding is het alleen mogelijk om de snelheid van de aangesloten ventilatoren handmatig te regelen.
  2. Handmatige regeling
    Wanneer de schuifschakelaar van de ventilatorregelaar naar rechts wordt verplaatst vanaf de uiterst linkse positie, wordt het PWM-signaal genegeerd en wordt de snelheid van de ventilatoren handmatig in een traploos bereik geregeld. Er kunnen in totaal acht PWM-ventilatoren worden aangesloten op de PCB van de ventilatorregelaar. Deze acht aansluitingen zijn verdeeld in twee kanalen (links en rechts) met elk vier aansluitingen. Door de schakelaars "J" op de PCB in te stellen, is het mogelijk om onafhankelijk voor beide kanalen te kiezen tussen de modi Stil en Prestaties. Volgens deze schakelaarposities zijn de mogelijke ventilatorsnelheden 400 – 1.040 tpm in de modus Stil en 800 – 1.600 tpm in de modus Prestaties.

Als de schuifschakelaar wordt teruggezet naar de startpositie "0" uiterst links, krijgt het PWM-signaal weer de controle over de ventilatoren.

Installatie en bediening van de leds

Het is mogelijk om de meegeleverde ledverlichting vrij in de behuizing te plaatsen, zodat deze bij uw systeemconfiguratie past, door de plakstrips te bevestigen en aan te sluiten. De ledstrips moeten worden aangesloten op aansluiting "E" op het PCB-paneel.

Beschrijving van de leds
De ledverlichting die in de leveringsomvang is opgenomen, kan in verschillende kleur- en bedieningsmodi worden geregeld. Aansluiting "D" op het PCB-paneel kan worden gebruikt om extra ledverlichtingsstrips aan te sluiten tot een maximum van 24 watt voor het verlichten van de binnenkant van de behuizing. Het is ook mogelijk om de meegeleverde ledstrips direct met elkaar te verbinden en ze op deze manier te verlengen.


Er mogen alleen 12V-leds worden aangesloten.

In de handmatige modus is het mogelijk om door de kleuren te bladeren door kort op schakelaar "D" op het voorpaneel te drukken. Wanneer de "ademhalingsmodus" (breath mode) is ingeschakeld, is er een tussenstap tussen elke kleur.

1 Wit 8 Blauwe ademhaling
2 Witte ademhaling 9 Oranje
3 Rood 10 Oranje ademhaling
4 Rode ademhaling 11 Paars
5 Groen 12 Paarse ademhaling
6 Groene ademhaling 13 Ademhalingsmodus afwisselend in alle kleuren
7 Blauw 14 Leds uit

Gesynchroniseerde werking
Om te schakelen tussen handmatige en gesynchroniseerde werking, houdt u schakelaar "D" op het voorpaneel ongeveer drie seconden ingedrukt.

In de gesynchroniseerde werking is aansluiting "C" op de PCB van de ledregelaar verbonden met de aansluiting die is aangewezen voor RGB-leds op het moederbord. De geïntegreerde verlichting wordt vervolgens door het moederbord geregeld, met hetzelfde kleurengamma.

Raadpleeg de handleiding van het moederbord voor informatie over de werking van de ledregelaar van uw moederbord.

Laadstation voor apparaten met Qi
Het vooraf geïnstalleerde laadstation biedt contactloos opladen van elk apparaat dat voldoet aan de Qi-standaard. Als uw apparaat (bijv. uw smartphone) hiermee is uitgerust, kunt u uw apparaat opladen door het eenvoudigweg op gebied "I" aan de bovenkant van de behuizing te plaatsen, zonder dat u het hoeft aan te sluiten.

Zorg er daarbij voor dat u het apparaat zo plaatst dat de laadreceptor centraal op het laadoppervlak "I" is gepositioneerd.

LAYOUTS

MOEDERBORD: ATX
HDD-sleuven naar binnen gericht, ruimte voor een radiator voor de HDD-kooi

MOEDERBORD: E-ATX
HDD-sleuven naar buiten gericht, ruimte voor een groot moederbord

Layout A
Zijkant met venster aan de linkerkant

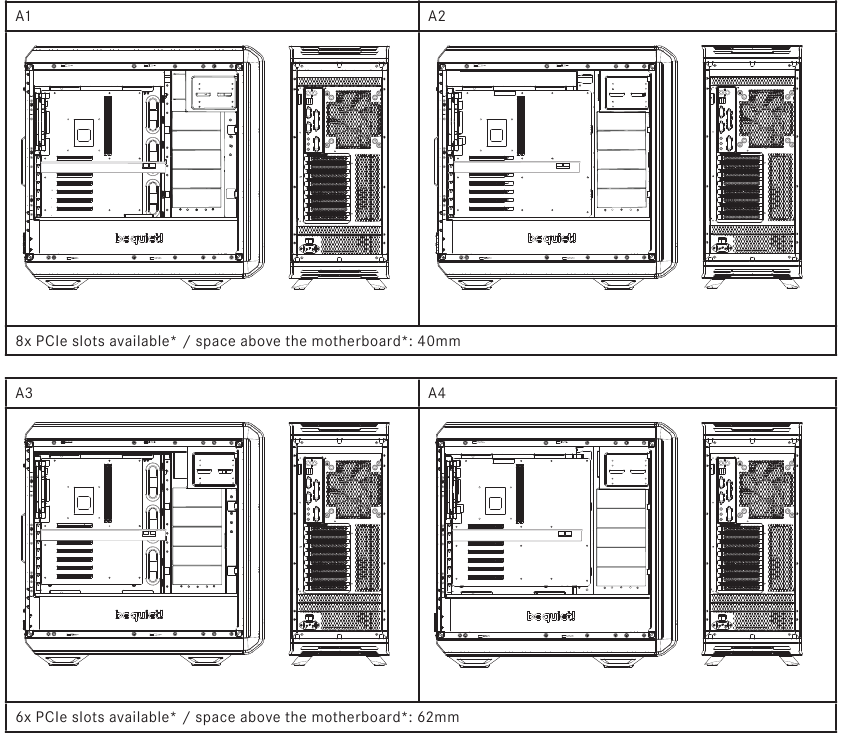

Layout A - Zijkant met venster aan de linkerkant - Deel 1

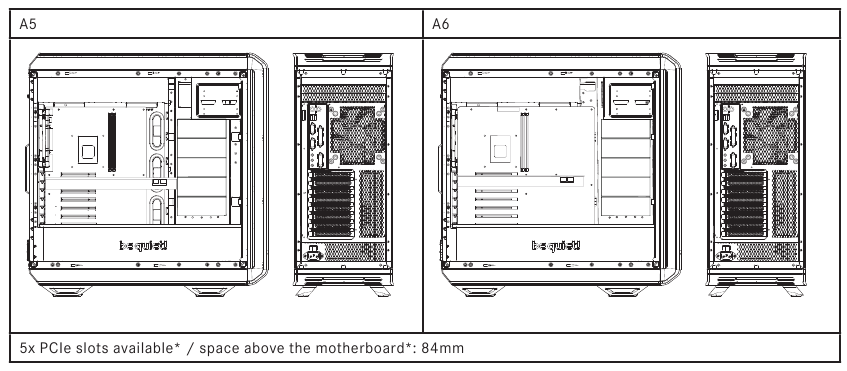

Layout A - Zijkant met venster aan de linkerkant - Deel 2

Layout B
Zijkant met venster aan de rechterkant

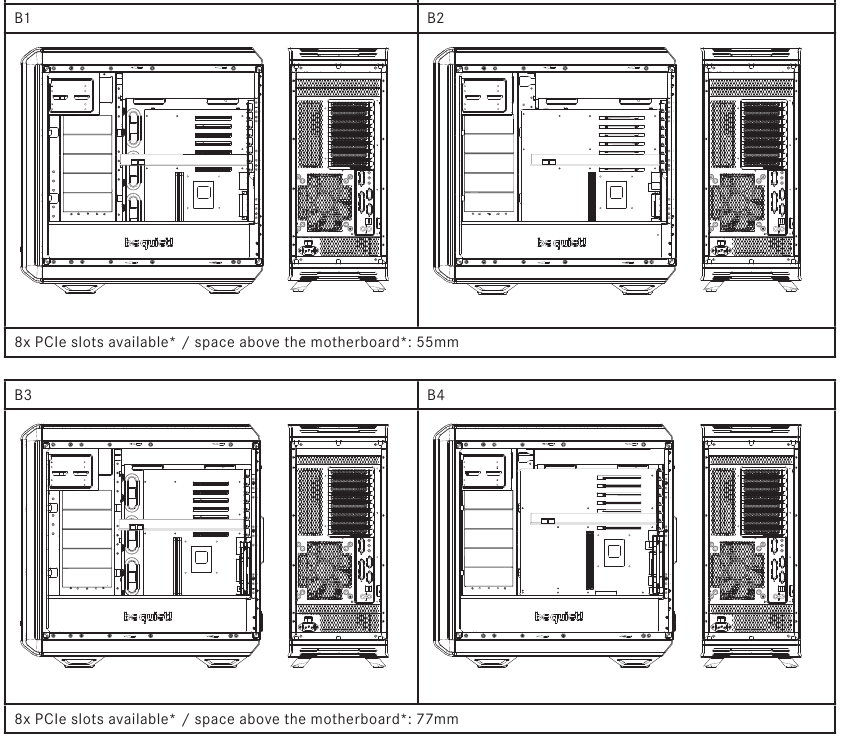

Layout B - Zijkant met venster aan de rechterkant - Deel 1

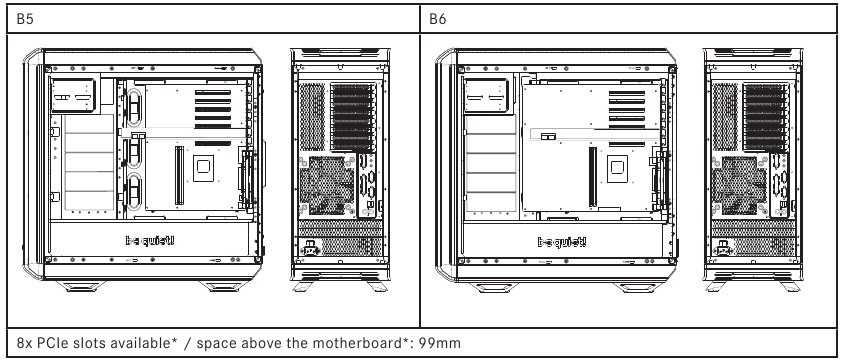

Layout B - Zijkant met venster aan de rechterkant - Deel 2

*PCIe-sleuven beschikbaar / ruimte boven het moederbord

informatie Let op: dit zijn slechts voorbeeldconfiguraties. Veel alternatieven zijn ook mogelijk.

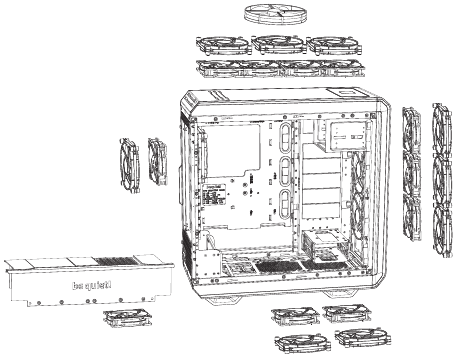

VENTILATORCOMPATIBILITEIT

 VENTILATORCOMPATIBILITEIT

Positie Formaat (mm)
Bovenkant 4x 120, 3x 140, 180*
Onderkant 2x 120, 2x 140
Voorkant 3x 120, 3x 140
Achterkant 1x 120, 1x 140
PSU-omhulsel 1x 120

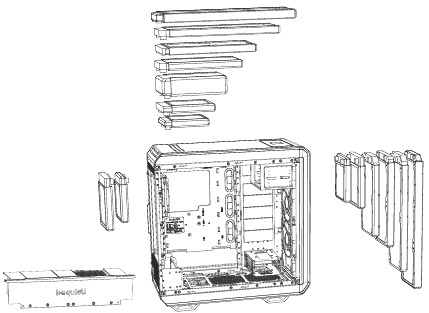

RADIATORONDERSTEUNING

 RADIATORONDERSTEUNING

Positie Formaat (mm)
Bovenkant 120, 140, 180*, 240, 280, 360, 420
Voorkant 120, 140, 240, 280, 360,420
Achterkant 120, 140

*Middelpunt montagepunt tot middelpunt: 154 mm

DE ZIJPANELEN VERWIJDEREN

Verwijdering van het zijvenster

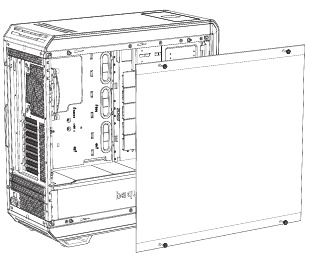

Draai de bevestigingsschroeven los om het glazen paneel los te maken.
Verwijdering van het zijvenster - Stap 1

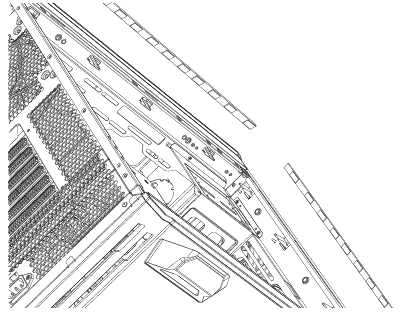

LED-lichtstrips kunnen worden geïnstalleerd in de bovenste, voorste en onderste delen van de behuizing.
Verwijdering van het zijvenster - Stap 2

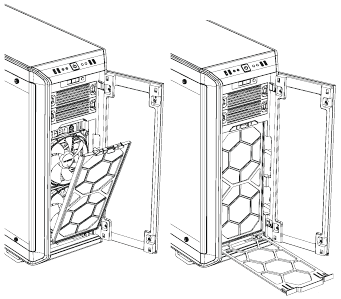

De luchtfilters verwijderen

Trek het onderste filter eruit en klap het voorste filter naar beneden.
De luchtfilters verwijderen

Verwijder het luchtfilter van het zijpaneel.

De voorkant van de behuizing verwijderen

Open de deur en verwijder eerst het onderste luchtfilter en maak het zijvenster los.

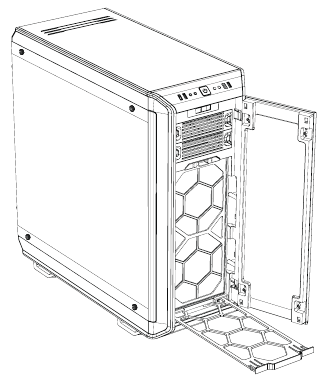

De voorkant van de behuizing verwijderen - Stap 1

Druk alle haken aan de binnenkant van de behuizing naar buiten om de voorkant los te maken.

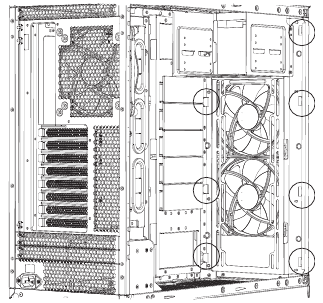

De voorkant van de behuizing verwijderen - Stap 2

Maak nu de voorkant van de behuizing los van de behuizing.

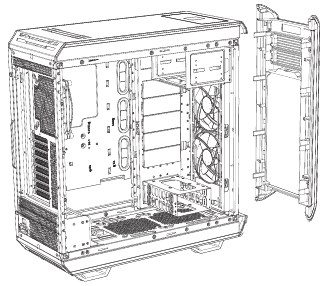

De voorkant van de behuizing verwijderen - Stap 3

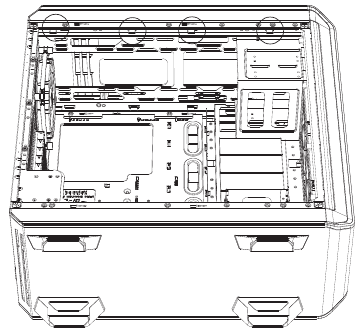

De bovenklep verwijderen

Verwijder eerst de voorkant van de behuizing. Zoek de acht haken onder de bovenklep en druk deze naar buiten om de klep los te maken.
De bovenklep verwijderen - Stap 1

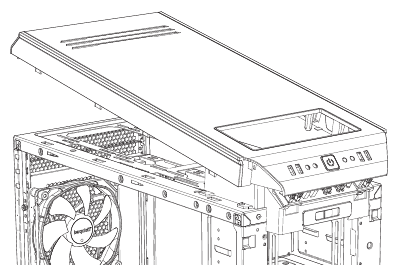

Til de klep omhoog om hem te verwijderen.
De bovenklep verwijderen - Stap 2

De PSU-omhulsel verwijderen

informatie Let op: om de installatie of vervanging te vereenvoudigen, wordt aanbevolen de HDD-kooi te verwijderen.

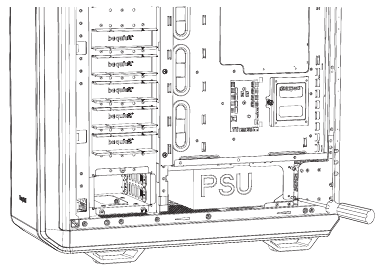

Verwijder eerst de schroeven op de PSU-omhulsel.
De PSU-omhulsel verwijderen - Stap 1

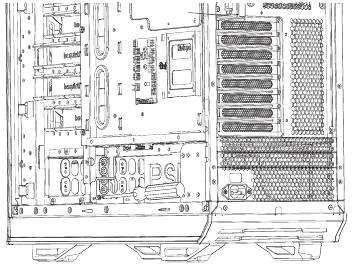

Verwijder de schroeven op het HDD-paneel.
De PSU-omhulsel verwijderen - Stap 2

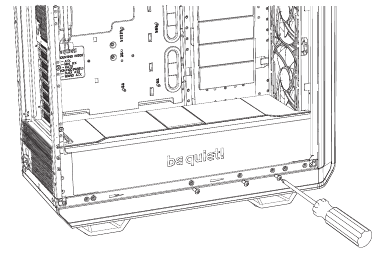

Maak ook de schroeven los waarmee de PSU-omhulsel aan de voorkant is bevestigd.
De PSU-omhulsel verwijderen - Stap 3

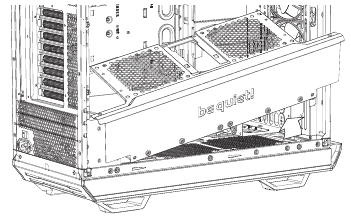

Trek de PSU-omhulsel terug en verwijder hem uit de behuizing.
De PSU-omhulsel verwijderen - Stap 4

De bodem van de behuizing en de behuizingsvoeten verwijderen

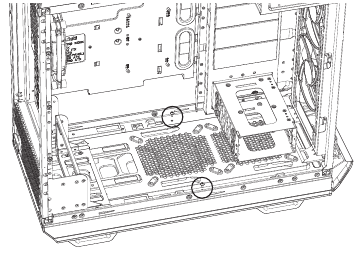

Verwijder eerst de PSU-omhulsel (8.5). Draai vervolgens de twee schroeven aan de onderkant van de behuizing los.
De bodem van de behuizing en de behuizingsvoeten verwijderen - Stap 1

Druk de behuizing naar voren en til hem op om de behuizingsbodem los te maken.

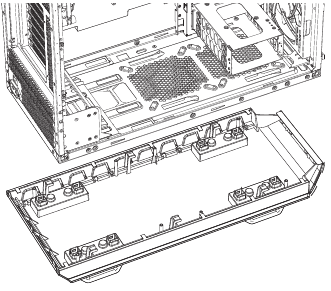

De bodem van de behuizing en de behuizingsvoeten verwijderen - Stap 2

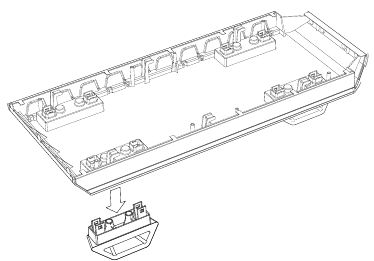

Om de voeten te verwijderen, draait u hun bevestigingsschroeven los en drukt u ze naar beneden en naar buiten.
De bodem van de behuizing en de behuizingsvoeten verwijderen - Stap 3

De kant wijzigen waarop de deur opengaat

Verwijder de voorkant van de behuizing en de deur.

Verwijder alle scharnieren en magnetische sluitingen van de deur.

Verwijder alle scharnieren en magnetische sluitingen van de deur.

Plaats deze in de openingen aan de andere kant van de deur.

Plaats alle scharnieren en magnetische sluitingen terug aan de andere kant van de deur.

Plaats de voorkant van de behuizing terug op de behuizing.

De ODD-kooi verwijderen

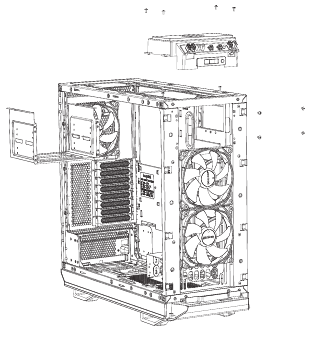

Verwijder eerst de voorkant van de behuizing en de bovenklep. Verwijder vervolgens de voorste I/O-module om de schroeven los te maken waarmee de ODD-kooi is bevestigd en verwijder deze.
De ODD-kooi verwijderen - Stap 1

Installeer de ventilatorbeugel om een extra ventilator aan de voorkant te plaatsen.

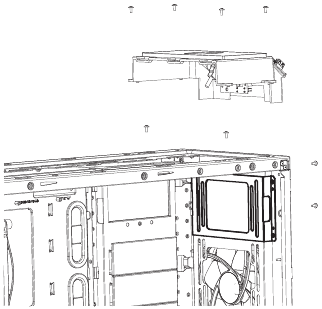

De ODD-kooi verwijderen - Stap 2

BEVESTIGEN EN VERWIJDEREN VAN SCHIJFSTATIONS

Een 5,25"-station installeren

Verwijder de 5,25"-afdekking en schuif het 5,25"-apparaat in de kooi.

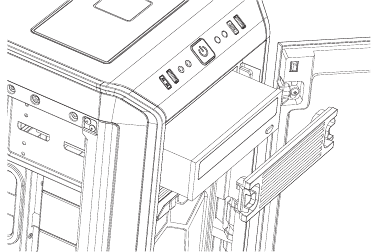

Een 5,25 inch drive installeren - Stap 1

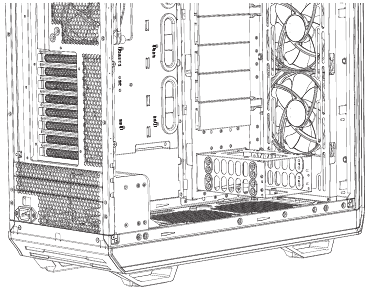

Verwijder het zijpaneel en zet het 5,25"-apparaat vast met M3-schroeven met kartelkop.
Een 5,25 inch drive installeren - Stap 2

Drives in de HDD-kooi installeren

Zet HDD's vast met vier HDD-schroeven in de 3,5"-kooi.
Drives in de HDD-kooi installeren - Stap 1

Er kunnen twee SSD's worden geïnstalleerd in de bovenste en onderste delen van elke HDD-kooi.
Drives in de HDD-kooi installeren - Stap 2

Het is mogelijk om twee HDD's te installeren in de bovenste en onderste delen van de dubbele HDD-kooi. Gebruik de meegeleverde schroeven om deze vast te zetten.

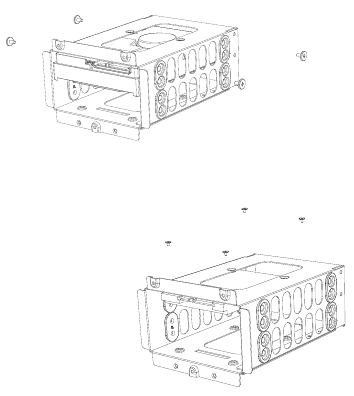

Drives in de HDD-kooi installeren - Stap 3

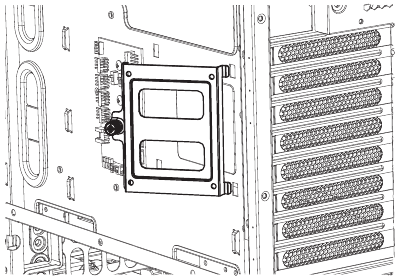

Een SSD installeren op de moederbordlade

Maak de SSD-beugel los aan de achterkant van de moederbordlade.
Een SSD installeren op de moederbordlade

Zet de SSD-beugel vast op de SSD.

Een SSD installeren op de PSU-omhulsel

Maak eerst het centrale paneel van de PSU-omhulsel los.

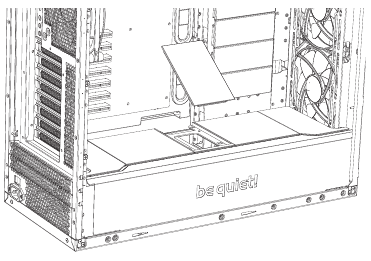

Een SSD installeren op de PSU-omhulsel Stap 1

Plaats de SSD op de SSD-beugel en zet de drive vast met M3-schroeven.
Een SSD installeren op de PSU-omhulsel Stap 2

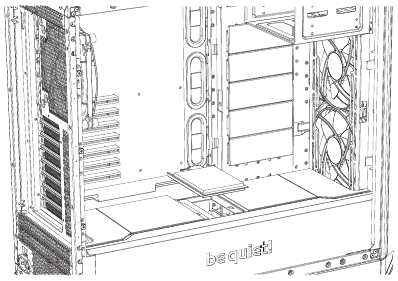

Plaats nu de SSD-beugel op de juiste positie op de PSU-omhulsel.
Een SSD installeren op de PSU-omhulsel Stap 3

Bevestig dit met behulp van de 6#32 schroeven.

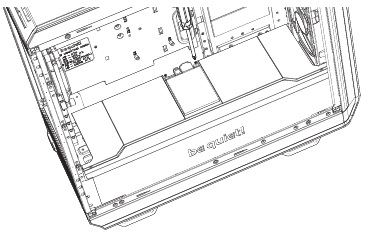

Een SSD installeren op de PSU-omhulsel Stap 4

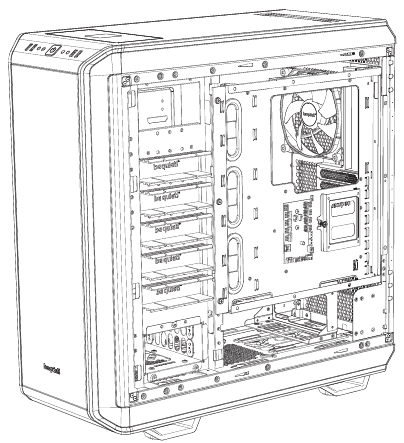

HDD-sleufafdekking

De vijf HDD-sleufafdekkingen kunnen elk op drie manieren worden gepositioneerd. Ze kunnen de opening volledig bedekken of op twee verschillende afstanden om verschillende kabelbreedtes mogelijk te maken.
HDD-sleufafdekking - Stap 1

Indien nodig kunnen de afdekkingen worden verwijderd of gepositioneerd om kabels te organiseren.

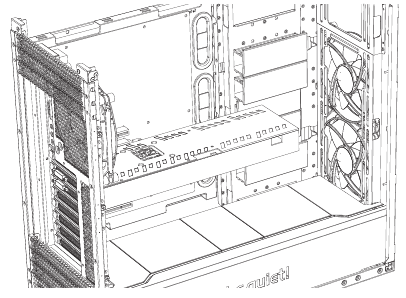

HDD-sleufafdekking - Stap 2

Om de kabelgeleiding te optimaliseren, kunnen afzonderlijke segmenten van elke afdekking worden afgebroken.
HDD-sleufafdekking - Stap 3


Afgebroken segmenten kunnen niet opnieuw worden bevestigd.

DE BEHUIZINGSLAY-OUT WIJZIGEN

De montagehoogte van de moederbordlade wijzigen (lay-out 3, 4, 5, 6)

Verwijder het zijpaneel. Draai de zes schroeven aan de achterkant van de moederbordlade los (zoals afgebeeld).

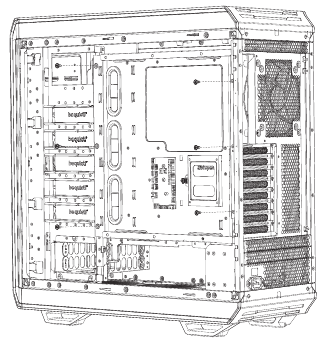

De montagehoogte van de moederbordlade wijzigen - Stap 1

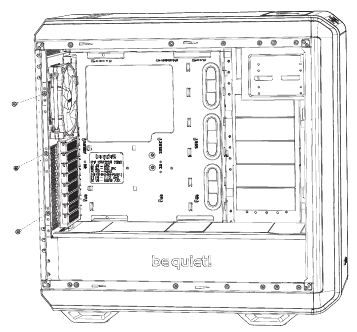

Draai de drie schroeven aan de voorkant van de moederbordlade los (zoals afgebeeld) en maak de moederbordlade los.
De montagehoogte van de moederbordlade wijzigen - Stap 2

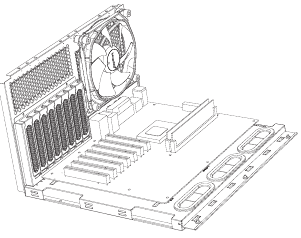

Indien gewenst kunt u de moederbordlade nu als testopstelling gebruiken.
De montagehoogte van de moederbordlade wijzigen - Stap 3

Plaats de moederbordlade terug met de negen schroeven die in een van de drie mogelijke montagehoogtes zijn verwijderd.

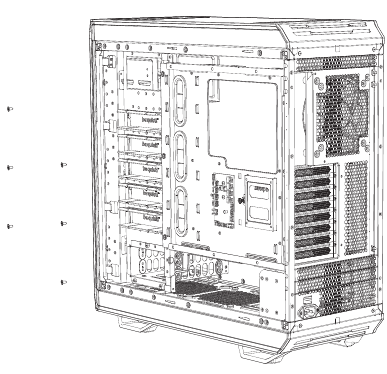

De montagehoogte van de moederbordlade wijzigen - Stap 4

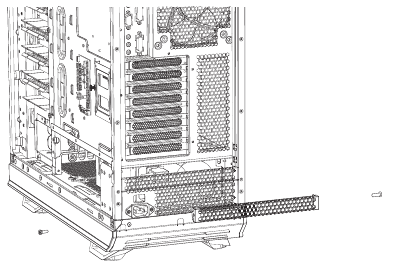

Verwijder de afdekkingen aan de achterkant door de bevestigingsschroeven aan beide zijden te verwijderen.
De montagehoogte van de moederbordlade wijzigen - Stap 5

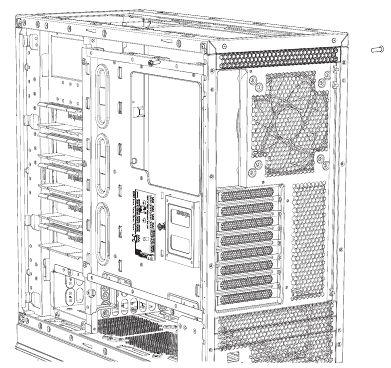

Plaats de afdekkingen aan de achterkant opnieuw, zodat ze eventuele gaten vullen en zet de afdekkingen vast met schroeven.
De montagehoogte van de moederbordlade wijzigen - Stap 6

De oriëntatie van het HDD-paneel wijzigen (lay-out 2, 4, 6)

Verwijder de zijpanelen, de behuizing voorkant, de PSU-omhulsel en de moederbordlade.

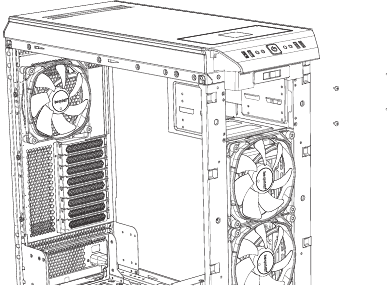

De oriëntatie van het HDD-paneel wijzigen - Stap 1

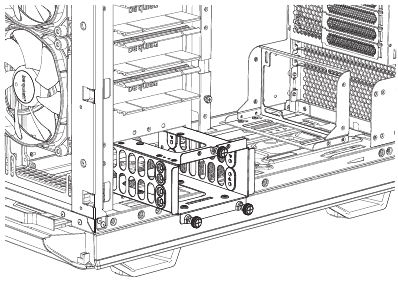

Verwijder de dubbele HDD-kooi. De enkele HDD-kooien kunnen op hun plaats blijven.
De oriëntatie van het HDD-paneel wijzigen - Stap 2

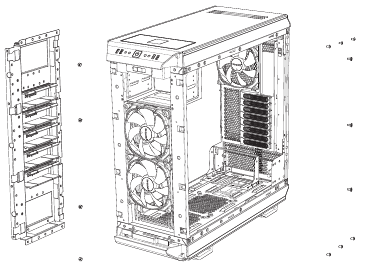

Maak het HDD-paneel los door de tien schroeven los te draaien.
De oriëntatie van het HDD-paneel wijzigen - Stap 3

Draai het HDD-paneel ondersteboven.

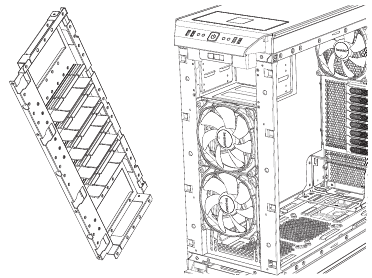

De oriëntatie van het HDD-paneel wijzigen - Stap 4

Plaats het HDD-paneel terug en zet het weer vast met de tien schroeven.

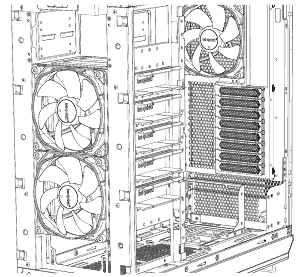

De oriëntatie van het HDD-paneel wijzigen - Stap 5

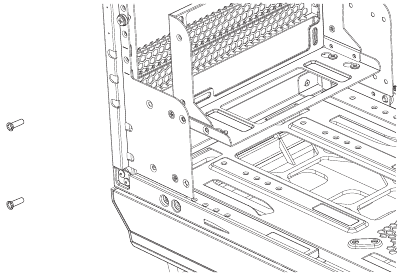

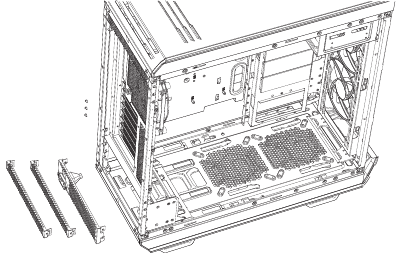

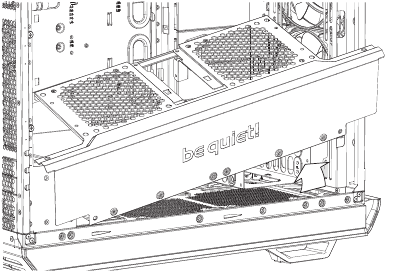

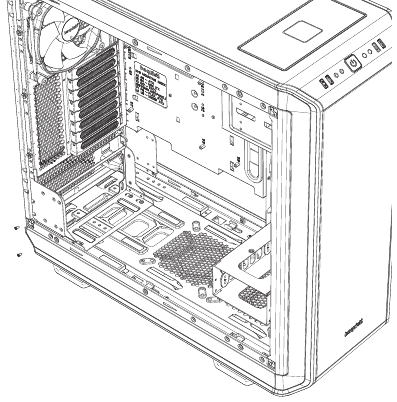

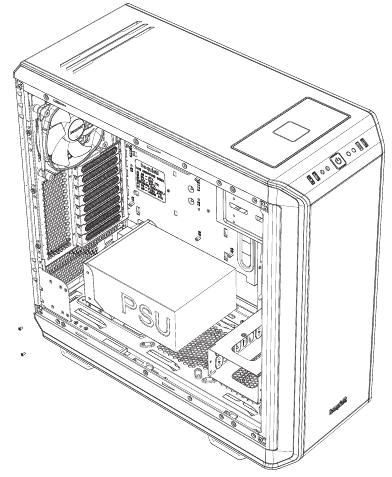

Montageposities voor de voeding

Verwijder eerst de PSU-omhulsel.
Montageposities voor de voeding - Stap 1

Verwijder de PSU-montage en verplaats de trapschroeven aan de onderkant van de behuizing.
Montageposities voor de voeding - Stap 2

Bevestigingspunten van de trapschroeven voor normale lay-out.
Bevestigingspunten van de trapschroeven voor normale lay-out

Bevestigingspunten van de trapschroeven voor omgekeerde lay-out.
Bevestigingspunten van de trapschroeven voor omgekeerde lay-out

Bevestig de PSU-montage op de gewenste lay-outdiepte.
Montageposities voor de voeding - Stap 3

Voor een omgekeerde lay-out is het noodzakelijk om de PSU-omhulsel aan de achterkant te verwijderen en deze 180 graden gedraaid terug te plaatsen.
Montageposities voor de voeding - Stap 4

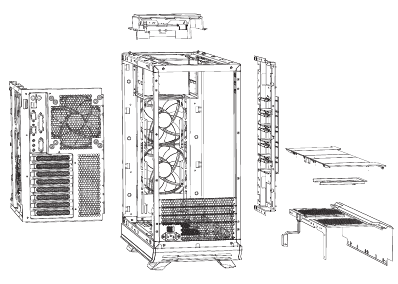

Assembleren met omgekeerde lay-out

Om het systeem aan de andere kant van de behuizing te installeren, moeten de moederbordlade, het HDD-paneel, de PSU-omhulsel en de PSU-montage allemaal worden verplaatst.
Assembleren met omgekeerde lay-out - Stap 1

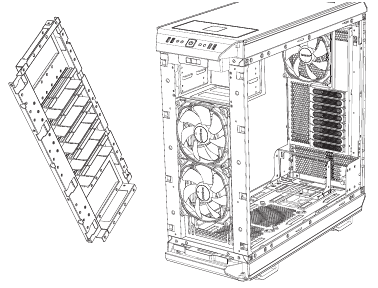

Installeer het HDD-paneel aan de andere kant van de behuizing.
Assembleren met omgekeerde lay-out - Stap 2

Verwijder de rubberen ontkoppelingselementen van het frame en plaats deze opnieuw aan de andere kant.

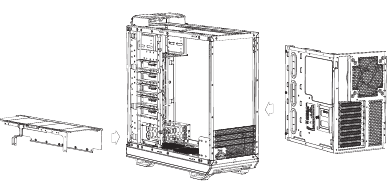

Installeer nu de PSU-omhulsel en de moederbordlade opnieuw.
Assembleren met omgekeerde lay-out - Stap 4

DE COMPONENTEN INSTALLEREN

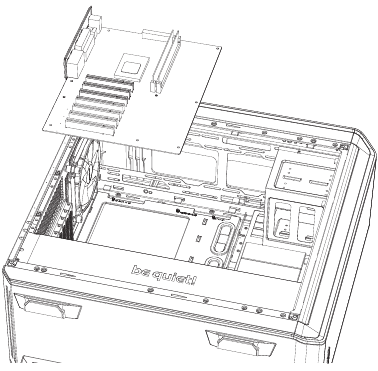

Het moederbord installeren

Bevestig het moederbord met moederbordschroeven. Afstandhouders voor een ATX-moederbord zijn vooraf geïnstalleerd.
Het moederbord installeren

De voeding installeren

Verwijder eerst de PSU-afdekking. Draai vervolgens de schroeven los waarmee de PSU-montage is bevestigd en maak deze los.
De voeding installeren - Stap 1

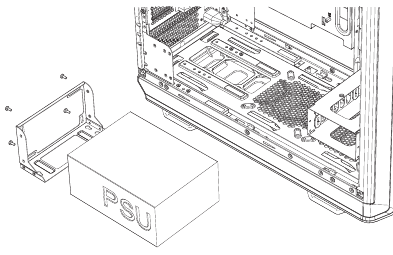

Bevestig de montage met schroeven aan de PSU.
De voeding installeren - Stap 2

Steek de voedingskabel in de achterkant van de PSU voordat u de PSU en de montage in de behuizing plaatst. Bevestig vervolgens de PSU-montage met de schroeven.
De voeding installeren - Stap 3

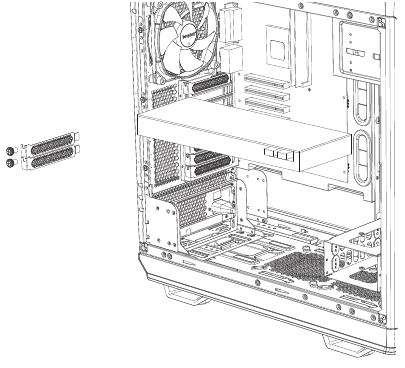

De PCI / PCIe-kaarten installeren

Draai de betreffende PCI-sleufafdekkingen los en verwijder deze voordat u PCI / PCIe-uitbreidingskaarten probeert te plaatsen.
De PCI / PCIe-kaarten installeren

Mogelijkheden voor vloeistofkoeling

Bevestig de pomp aan de meegeleverde LCS-beugel. Gebruik de meegeleverde rubberen grommets om de pomp geluidsarm te maken (moeren en bouten zijn niet inbegrepen).
Mogelijkheden voor vloeistofkoeling - Stap 1

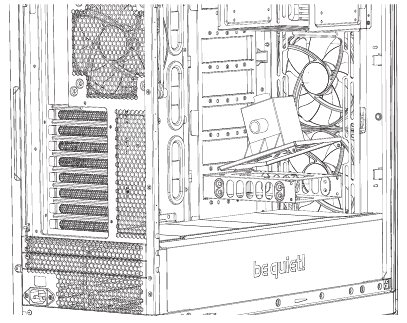

Plaats de LCS-beugel met gemonteerde pomp op de HDD-kooi en bevestig deze daar.
Mogelijkheden voor vloeistofkoeling - Stap 2

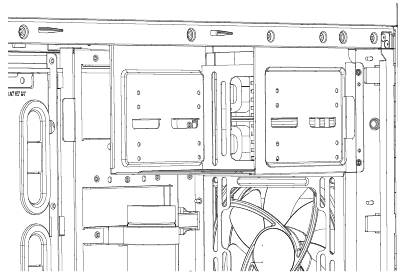

De cilindrische LCS-tank installeren

Installeer de steunbeugels op het HDD-paneel.
De cilindrische LCS-tank installeren

Details van de fabrikant
Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Duitsland
Bezoek de contactsectie op bequiet.com voor de juiste regionale service-informatie.
Maandag t/m vrijdag 09:00 – 17:30 (UTC+1)
Tel. 0049 40 736 7686 - 44 Fax 0049 40-7367686-69
Email: service@bequiet.com
Website: www.bequiet.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download be quiet! Dark Base Pro 900 - Handleiding pc-behuizingen

Beschikbare talen

Inhoudsopgave
