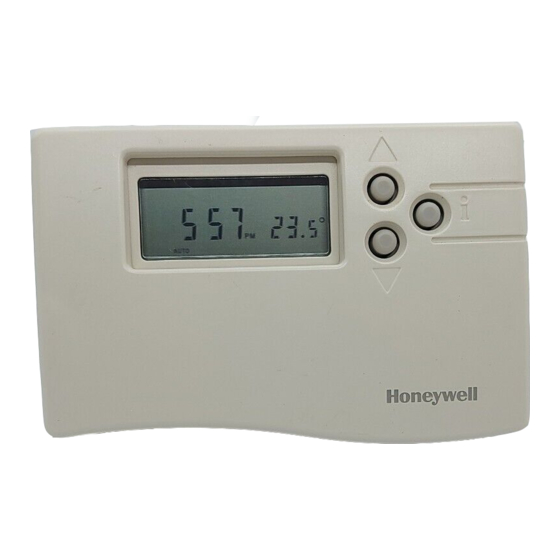

Honeywell CM61NG - RF Programmeerbare Thermostaat Handleiding

Wat is een RF Programmeerbare Thermostaat

Een Honeywell Radio Frequentie (RF) programmeerbare thermostaat is een thermostaat die uw verwarmingssysteem regelt, zodat u comfortabele temperaturen heeft wanneer u thuis bent en energie bespaart wanneer u weg bent. Met RF-communicatie is er geen bedrade verbinding nodig tussen de thermostaat en de ketel. De CM61NG kan daarom worden geïnstalleerd zonder uw kamerinrichting te verstoren. Deze instructies leggen uit hoe u uw CM61NG kunt programmeren en bedienen om het meeste comfort tegen de laagste kosten te krijgen.

Wat doet dit apparaat voor mij

• Draadloze verbinding met de ketel stelt u in staat om de CM61NG in uw kamer te plaatsen zonder de inrichting te verstoren
• Programmeren vanuit uw luie stoel stelt u in staat om uw CM61NG in te stellen terwijl u comfortabel in uw luie stoel zit
• Optimale Start betekent dat de CM61NG uw verwarmingssysteem inschakelt zodat uw gewenste comforttemperatuur op de geprogrammeerde tijd wordt bereikt, waardoor onnodig ketelgebruik wordt vermeden
• Aantrekkelijke slanke vormgeving die past bij elke kamerinrichting
• 6 dagelijkse onafhankelijke temperatuurniveaus stellen u in staat om elk van de 6 temperaturen van 5 tot 30°C in te stellen die passen bij uw dagelijkse levensstijl
• Vakantieknop bespaart energie door u de temperatuur gedurende 1 tot 99 dagen te laten verlagen terwijl u op vakantie bent, en terug te keren naar de normale werking op de dag dat u terugkeert
• Geheugen bewaart het gebruikersprogramma permanent, zodat het nooit verloren gaat, zelfs niet als u de batterijen verwijdert

Wat is Optimale Start

In plaats van de verwarming elke dag op de ingestelde tijd in te schakelen, zal de CM61NG de starttijd uitstellen tot het laatst mogelijke moment, zodat onnodig verwarmen wordt vermeden. Het enige dat u hoeft te doen, is de tijd instellen waarop u comforttemperatuur wilt en de CM61NG zal dan beslissen wanneer de verwarming moet worden ingeschakeld, waardoor uw comfort wordt gegarandeerd.

Hoe installeer ik de batterijen

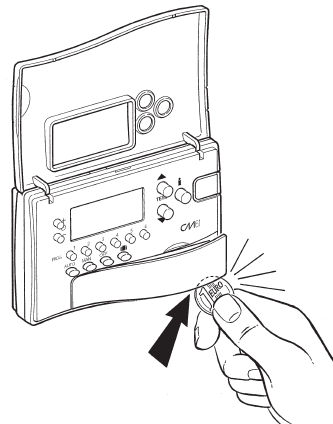

1. Til de voorklep omhoog om het batterijvak te onthullen. Open het batterijvak door een munt onder de rechter onderkant van de klep te steken en deze eruit te tillen.

2. Trek het papieren lipje eruit om de 2 meegeleverde AA LR6 alkalinebatterijen te activeren en duw het batterijvak stevig terug in de voorkant van het apparaat. Na een korte pauze zal het apparaat nu informatie weergeven.


Apparaatbediening / Display-indeling

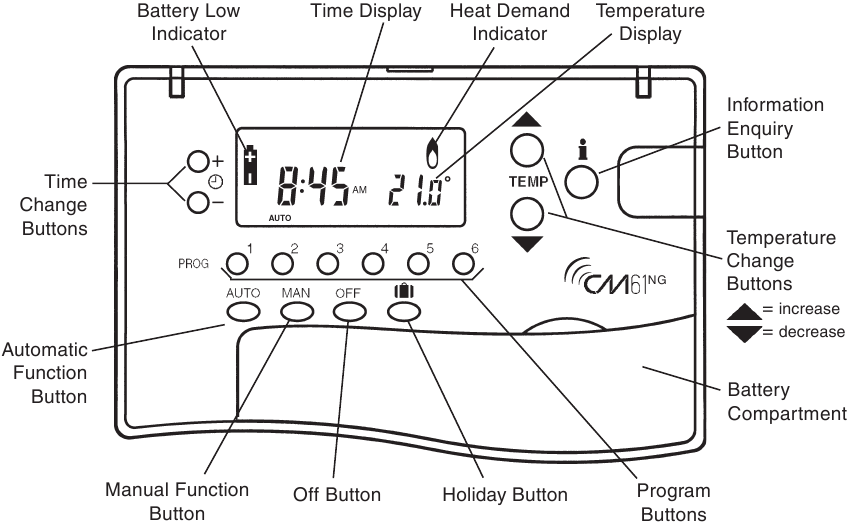

Het onderstaande diagram geeft details over de belangrijkste knopfuncties en display-informatie.

Hoe stel ik de tijd in

De tijd kan worden ingesteld met de CM61NG in de bedrijfsmodi AUTO, MAN of OFF (UIT). Druk op + of - tot de juiste tijd wordt weergegeven. Elke keer dat u op de knop drukt, verandert de tijd met één minuut. Als u de knop een paar seconden ingedrukt houdt, verandert de tijd eerst langzaam en dan snel. Zorg ervoor dat AM of PM correct is.

Hoe begin ik met het ingebouwde temperatuurprogramma

Druk op de knop AUTO.
De CM61NG regelt nu uw verwarming met behulp van het ingebouwde temperatuurprogramma:-

Hoe stel ik mijn eigen dagelijkse temperatuurprogramma in

1. Druk op PROG 1. De eerste temperatuurveranderingstijd en het temperatuurniveau knipperen om aan te geven dat ze kunnen worden gewijzigd. (de twee kleine pijlen worden alleen weergegeven wanneer het geprogrammeerde temperatuurniveau wordt weergegeven).

2. Druk op + of - om de eerste temperatuurveranderingstijd aan te passen. Als u de knop ingedrukt houdt, verandert de tijd snel. De veranderingstijd kan worden ingesteld in stappen van 10 minuten vanaf 03:00 uur 's ochtends. De veranderingstijd kan worden aangepast tot 02:50 uur de volgende ochtend, zodat u de avondtemperatuur na middernacht kunt handhaven.
   (Opmerking: als u probeert een veranderingstijd voorbij de volgende veranderingstijd te verplaatsen, worden beide tijden verplaatst).
3. Druk op TEMP of om het eerste temperatuurniveau aan te passen. Als u de knop ingedrukt houdt, verandert de temperatuur snel. De temperatuur kan worden ingesteld in stappen van 0,5°C van 5°C tot 30°C.
4. Druk op PROG 2 om de tweede temperatuurveranderingstijd en het temperatuurniveau weer te geven. Stel deze in door op + of - en TEMP of te drukken.
5. De resterende temperatuurveranderingen kunnen worden weergegeven door op de knoppen PROG 3, 4, 5 en 6 te drukken en aan te passen met + of - en TEMP of . (Als u niet alle temperatuurveranderingstijden 2, 3, 4, 5 of 6 wilt gebruiken, raadpleeg dan het gedeelte "Wat als ik niet alle 6 temperatuurveranderingstijden wil gebruiken?").
6. Druk op AUTO wanneer u klaar bent met programmeren. De CM61NG regelt nu de kamertemperatuur volgens uw programma.

Wat als ik niet alle 6 temperatuurveranderingstijden wil gebruiken

Het ingebouwde programma gebruikt 6 temperatuurveranderingstijden, zoals aangegeven door de nummers 1, 2, 3, 4, 5 en 6 op het display. Ongewenste veranderingstijden kunnen worden verwijderd door de betreffende PROG knoppen (2, 3, 4, 5 of 6) enkele seconden ingedrukt te houden. De veranderingstijd wordt verwijderd en op het display worden streepjes weergegeven in plaats van een tijd- / temperatuurweergave.

Verwijderde temperatuurveranderingstijden kunnen worden teruggehaald door opnieuw de betreffende programmaknop (2, 3, 4, 5 of 6) enkele seconden in te drukken.

Kan ik de geprogrammeerde temperatuur voor korte tijd wijzigen

Wanneer de CM61NG in de AUTO stand staat (het display toont "AUTO"), kan de temperatuur tijdelijk worden aangepast door op TEMP of te drukken. De temperatuur keert terug naar het programma op de volgende temperatuurveranderingstijd.

Hoe controleer ik de geprogrammeerde temperatuur

In normale werking is de weergegeven temperatuur de actuele kamertemperatuur. Om de geprogrammeerde temperatuur te controleren, drukt u op en het display toont de geprogrammeerde temperatuur met de twee kleine pijlen.

Hoe stel ik één temperatuur in voor de hele dag

Om te werken als een eenvoudige thermostaat met één temperatuur gedurende de dag, drukt u op MAN. Pas de handmatige temperatuur aan door op TEMP of te drukken. De handmatige temperatuur kan overal van 5°C tot 30°C worden ingesteld in stappen van 0,5°C.

Ik ga een paar dagen op vakantie. Hoe kan ik energie besparen, maar ervoor zorgen dat het huis warm is als ik terugkom?

1. Zorg ervoor dat de CM61NG in de AUTO- of MAN-modus staat.
2. Druk op (HOLIDAY) (Vakantie) om de vakantiedagenteller en temperatuur weer te geven.
3. Druk op + of - om de vakantietijd in te stellen (1 - 99 dagen).
4. Druk op TEMP of om de vakantietemperatuur in te stellen (5°C 30°C).

Het apparaat regelt de nieuwe temperatuur gedurende het ingestelde aantal vakantiedagen. Om middernacht wordt de vakantieteller met één verminderd, totdat het geselecteerde aantal dagen is verstreken. Het apparaat keert dan terug naar de normale regeling zoals ingesteld door de MAN- of AUTO-positie.
Om de HOLIDAY (Vakantie) instelling te annuleren, drukt u een tweede keer op de knop.

Hoe kan ik de verwarming handmatig in- en uitschakelen?

Om de boiler AAN of UIT te zetten:

1. Druk op de MAN (Handmatig) knop.
2. Druk op TEMP of totdat de boiler AAN of UIT gaat.

Hoe kan ik het apparaat uitschakelen?

Druk op de OFF (Uit) knop. Het apparaat regelt nu op 5°C.

Hoe weet ik wanneer de batterijen vervangen moeten worden en hoe doe ik dit?

Uw CM61NG heeft ingebouwde elektronica die constant het batterijvermogen controleert. Zonder accessoire zouden de batterijen ongeveer 2 jaar mee moeten gaan. Wanneer de batterijen vervangen moeten worden, wordt een knipperend symbool weergegeven.

Om de batterijen te vervangen:

1. Til de voorklep op om het batterijvak te onthullen. Open het batterijvak door een munt onder de rechteronderkant van de klep te steken en deze eruit te tillen.
2. Vervang de gebruikte batterijen door 2 nieuwe AA LR6 Alkaline batterijen (Duracell wordt aanbevolen) en duw het batterijvak stevig terug in de voorkant van het apparaat.

RESPECTEER UW OMGEVING!
Zorg ervoor dat u gebruikte batterijen zorgvuldig weggooit.

De CM61NG heeft een permanent geheugen om uw programmainstellingen te bewaren. Terwijl u de batterijen vervangt, hoeft u nooit opnieuw te programmeren. Als u er echter langer dan één minuut over doet om ze te vervangen, moet u mogelijk de tijd corrigeren door op + of - te drukken.

Kan ik mijn apparaat gebruiken om mijn airconditioningsysteem te bedienen?

Ja. Raadpleeg uw installateur voor meer informatie.

Hoe verwijder ik het apparaat van de muurbeugel?

Nadat het programmeren is voltooid, plaatst u de CM61NG terug op de muurbeugel.

HC60 Relaiskast Bedieningselementen Indeling

De relaiskast wordt normaal gesproken dicht bij de boiler gemonteerd.

Wat betekent het wanneer de groene LED van de relaiskast AAN is?

De groene LED geeft de normale werking van het radiofrequentiesysteem aan. Wanneer de groene LED AAN is, is de boiler ook AAN. Wanneer de LED UIT is, is de boiler UIT.

Wanneer moet ik de drukknop gebruiken?

U moet de drukknop alleen gebruiken om uw boiler te bedienen wanneer de RF-communicatie verloren is gegaan (zie de CM61NG Probleemoplossingsgids).

Welke andere accessoires kan ik voor dit apparaat kopen?

Automatische Tijdinstelling (ATS) Add-On Module

Onderdeelnr. Q6667B1015

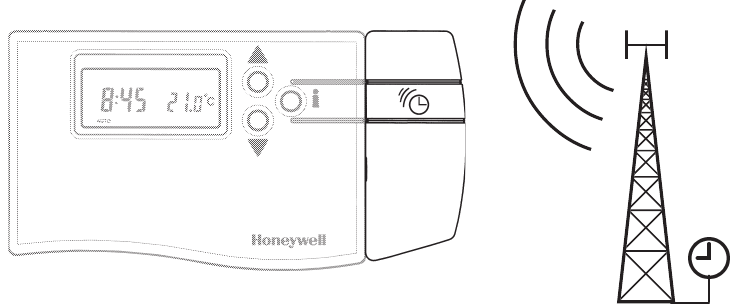

De ATS-module ontvangt een dagelijks tijdsignaal van een zender in Centraal-Europa en corrigeert de tijd op het CM61NG-display. Dus:

• U hoeft nooit de tijd in te stellen of aan te passen
• Het is niet nodig om het apparaat in de zomer/winter met -/+ 1 uur aan te passen, omdat het apparaat dit automatisch doet
• Uw CM61NG is de meest nauwkeurige klok in uw huis, dus u kunt deze informatie gebruiken om al uw andere klokken in te stellen.

* Niet beschikbaar in alle geografische regio's, afhankelijk van het zenderbereik en de locatie van de woning.

Tafelstandaard voor de ruimte-unit

Onderdeelnr. F42010248-002

Als u de ruimte-unit niet aan de muur wilt monteren, kunt u een optionele tafelstandaard gebruiken, vraag uw installateur om meer informatie.

*Opmerking: De ruimte-unit moet zich bevinden op een locatie waar betrouwbare communicatie is bewezen. Adviseer uw installateur waar u de ruimte-unit wilt plaatsen en hij zal controleren of de RF-communicatie betrouwbaar is op de geselecteerde locatie(s)

Wat als er iets met mijn verwarmingssysteem gebeurt? Hoe kan ik controleren of het apparaat werkt?

Zie de gids voor probleemoplossing hieronder. Als u daarna nog hulp nodig heeft, bel dan uw installateur.

Probleemoplossingsgids

Symptoom	Mogelijke oorzaak	Oplossing
Leeg scherm	Geen batterijen	Controleer of de batterijen in het batterijvak zitten en of het papieren lipje is verwijderd
	Verkeerde batterijoriëntatie	Controleer of de batterijen in de juiste richting zijn geplaatst
	Lege batterijen	Vervang de batterijen
Display toont een knipperend batterijsymbool	Onjuiste plaatsing van het batterijvak	Verwijder het batterijvak en plaats het opnieuw
	Batterijen moeten worden vervangen	Vervang de batterijen zoals eerder beschreven
Display toont 'vlam' symbool maar verwarming schakelt niet in	De verwarming is op dit moment niet nodig	De warmtevraag wordt als een waarde tussen 0-100% naar de relaisbox gestuurd. De relaisbox past de inschakeltijd van de boiler aan om aan deze eis te voldoen. Daarom is de verwarming soms uit, zelfs als het 'vlam'-symbool wordt weergegeven. Om te controleren of het RF-systeem correct communiceert, drukt u op de TEMPeratuur OMHOOG-knop (TEMPeratuur OMHOOG-knop) om de ingestelde temperatuur een paar graden boven de huidige temperatuur te verhogen. De verwarming zou na een paar seconden aan moeten gaan
Display werkt, maar verwarming schakelt niet in (HC60NG LED's zijn uit of groene brandt)	Boiler uitgeschakeld	Schakel de boiler in
	Verkeerde elektrische aansluiting	Bel een elektricien om de stroomvoorziening van de boiler en de relaisbox te controleren, evenals de verbinding tussen de boiler en de relaisbox
HC60NG rode LED brandt constant of knippert	RF-communicatie verloren door de verkeerde locatie van de ruimte-unit	Hang de ruimte-unit terug op de muurbeugel of plaats de ruimte-unit op de tafelstandaard op de positie waar de RF-communicatie betrouwbaar was.
	RF-communicatiefout	Bel installateur LET OP: U kunt de boiler handmatig bedienen wanneer de RF-communicatie verloren is: Druk op de HC60NG drukknop (HC60NG drukknop) om de boiler aan en uit te schakelen. Wanneer de groene LED brandt – staat de boiler aan.
Verwarming schakelt te langzaam of te snel in of uit	CM61NG niet correct ingesteld voor uw systeem	Bel installateur
Temperatuur schommelt tussen te warm en te koud	CM61NG niet correct ingesteld voor uw systeem	Bel installateur
Display toont moersleutelsymbool	Fout in de CM61NG	Verwijder het batterijvak en plaats het opnieuw. Als het 'moersleutel'-symbool (moersleutel'-symbool) niet binnen enkele minuten verdwijnt, bel dan de installateur
