Celestron PowerSeeker 70AZ - Telescoop Handleiding

Inhoud

1 Introductie
2 Installatie
3 DE ZOEKER UITLIJNEN
4 UW EERSTE NACHT BUITEN
5 Referenties
6 Download handleiding
7 In andere talen

Introductie

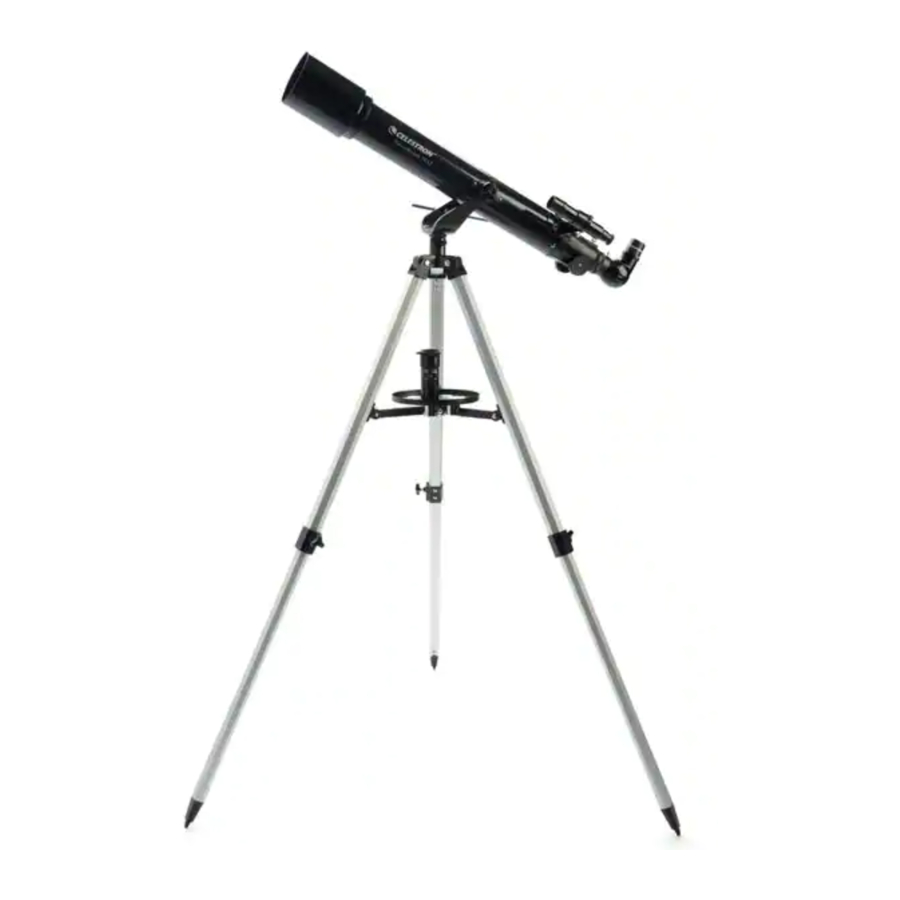

PowerSeeker 70AZ bevat: een optische buis met twee schroefdraad verlengde en neerwaartse middenbeenbeugel. 6 tot 12 inch. Gebruik de spanschroef op elk been om de montagebouten vast te zetten, een statief met middensteunbeugel, twee oculairs, verlengd been op zijn plaats. een 3x Barlow lens, een zoeker, een beeldomkerende diagonaal en een accessoirebak voor oculairs.

Installatie

Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw PowerSeeker 70AZ bevat: een optische buis met twee montagebouten met schroefdraad, een statief met middensteunbeugel, twee oculairs, een 3x Barlow lens, een zoeker, een beeldomkerende diagonaal en een accessoirebak voor oculairs.
Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven en duwt u de middenbeenbeugel omlaag.
Verleng het middelste gedeelte van elk van de drie statiefpoten ongeveer 6 tot 12 inch. Gebruik de spanschroef op elk been om het verlengde been op zijn plaats te bevestigen.
Controleer of alle drie de poten dezelfde hoogte hebben wanneer ze zijn uitgeschoven, om een vlak platform voor de telescoop te bieden.
Plaats de accessoirebak voor oculairs bovenop de middenbeenbeugel van het statief. Draai de bak in het schroefdraadgat in het midden van de beenbeugel totdat deze volledig vastzit.
Draai de accessoirebak indien nodig tegen de klok in totdat de accessoiregaten niet worden bedekt door de armen van de beenbeugel, zoals hier wordt weergegeven.
Zoek de optische buis en steek de bijgevoegde slow motion bedieningsstang in het gat op de montering.
Lijn de buis uit met de gaten op de montering en bevestig de buis aan de montering met behulp van de twee montagebouten met schroefdraad. Draai vast om op zijn plaats te bevestigen.
Verwijder de gekartelde moeren op de schroefdraadstiften aan het focuseeruiteinde van de telescoopbuis.
Zoek de zoeker en verwijder de plastic doppen aan de voor- en achterkant van de lens. Richt de zoeker zo dat de langere lens naar de voorkant van de buis is gericht, zoals hier wordt weergegeven. Plaats de zoeker over de pennen op de buis en vervang de gekartelde moeren om vast te zetten.
Draai de schroeven op de focuser los zodat ze de binnendiameter van de focuser niet belemmeren. Verwijder de plastic dop die het uiteinde van de focuser bedekt.
Zoek de diagonaal en verwijder de plastic afdekkingen. Steek de buis van de diagonaal in de focuser en zet hem vast door de stelschroeven vast te draaien.
Steek de buis van het 20 mm oculair in de diagonaal en draai de stelschroef vast, en pas op dat u hem niet te strak aandraait.
Verwijder de lensdop van de voorkant van de telescoop. Om te observeren, kijkt u zoals hierboven door het oculair. Stel het beeld scherp door aan de knoppen onder de focuser te draaien.
Voor extra vergroting kunt u de meegeleverde 3x Barlow-lens gebruiken. Plaats de Barlow-lens in de diagonaal in plaats van het oculair. Verwijder de dop van de Barlow.
Steek vervolgens de buis van het 20 mm oculair in de Barlow en draai de stelschroeven vast om het op zijn plaats te bevestigen.

Voor meer informatie over dit product of om de handleiding te downloaden, gaat u naar de respectieve productpagina op celestron.com
ZONNEWAARSCHUWING: Probeer nooit om zonder een geschikt zonnefilter door een telescoop naar de zon te kijken.

HULP NODIG?
Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support

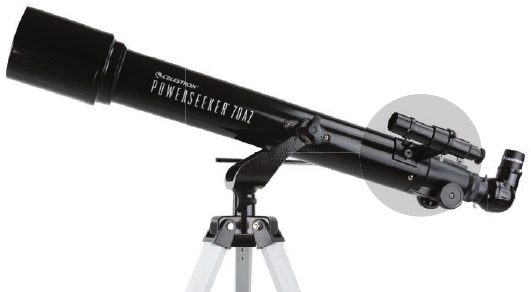

DE ZOEKER UITLIJNEN

De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het oculair te centreren. De eerste keer dat u uw objecten te lokaliseren en ze in het oculair te centreren. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om dit overdag te doen*.

* ZONNEWAARSCHUWING!

Probeer nooit om zonder een geschikt zonnefilter door een telescoop naar de zon te kijken! Probeer nooit om zonder een geschikt zonnefilter door een telescoop naar de zon te kijken!

KIES EEN DOEL (Kies een object)
Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, een nummerplaat of een bord. Het object moet zo ver mogelijk weg zijn, maar minstens een kwart mijl afstand.
CENTREER HET DOEL IN HET OCULAIR (Centreer het object in het oculair)
Kijk door de telescoop met behulp van uw 20 mm oculair met lage vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen zich in het midden van het beeld bevindt. Als het beeld wazig is, draait u voorzichtig aan de focusknoppen aan weerszijden van de telescoop totdat het scherp in beeld komt.
OPMERKING: Het beeld in uw telescoop kan omgekeerd lijken. Dit is volkomen normaal bij een astronomische telescoop.
KIJK DOOR DE ZOEKER (Kijk door de zoeker)
Zodra het object in het midden van uw 20 mm oculair staat, kijkt u door de zoeker en zoekt u het dradenkruis.
PAS DE ZOEKER AAN (Pas de zoeker aan)
Zonder de telescoop te bewegen, gebruikt u de drie vingerknoppen rondom de zoekerbeugel om de zoeker te bewegen totdat het dradenkruis over hetzelfde object verschijnt dat u in het 20 mm oculair van de telescoop waarneemt.
TIP: Probeer één schroef tegelijk aan te passen. Draai de ene schroef een halve slag los en draai een andere met dezelfde hoeveelheid aan om ervoor te zorgen dat de zoeker stevig op zijn plaats wordt gehouden.
UW ZOEKER IS NU UITGELIJND! (Uw zoeker is nu uitgelijnd!)
Het zou geen heruitlijning vereisen, tenzij het wordt gestoten of valt.

UW EERSTE NACHT BUITEN

DE MAAN (De maan)

Het beste en gemakkelijkste doelwit dat u als eerste kunt proberen te bekijken, is de maan. Probeer de maan op verschillende punten in haar fasecyclus te observeren. De beste tijd om de maan te bekijken is vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Tijdens deze periode kunt u de meeste details in de kraters en maanbergketens zien.

Met de maan zichtbaar aan de hemel, zet u uw telescoop op met het 20 mm oculair geïnstalleerd.
Beweeg de telescoop zodat deze ongeveer naar de maan wijst.
Kijk door de zoeker en zoek het dradenkruis. Blijf de telescoop bewegen totdat het dradenkruis over de maan verschijnt.
Kijk door het 20 mm oculair van de telescoop. Draai voorzichtig aan de focusknoppen om de scherpte van het beeld aan te passen.
GEFELICITEERD! U HEEFT NU UW EERSTE HEMELOBJECT WAARGENOMEN! (Gefeliciteerd! U heeft nu uw eerste hemelobject waargenomen!)

Om een closer-up van de maan te krijgen, draait u de stelschroeven op de focuser los en verwijdert u het 20 mm oculair. Vervang het door uw 4 mm oculair en draai de stelschroeven vast om het op zijn plaats te bevestigen. Het 4 mm oculair geeft u aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
OPMERKING: Mogelijk moet u de focusknoppen aanpassen wanneer u van oculair wisselt, dus zorg ervoor dat u het scherpste beeld krijgt.
U kunt met dezelfde techniek veel andere hemelobjecten bekijken, zoals planeten, sterrenhopen en nevels, als u weet waar u ze aan de nachthemel kunt vinden.

De gratis SkyPortal-app van Celestron voor iOS en Android kan u helpen om snel en gemakkelijk een breed scala aan hemelobjecten te lokaliseren en te identificeren.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Celestron PowerSeeker 70AZ - Telescoop Handleiding
