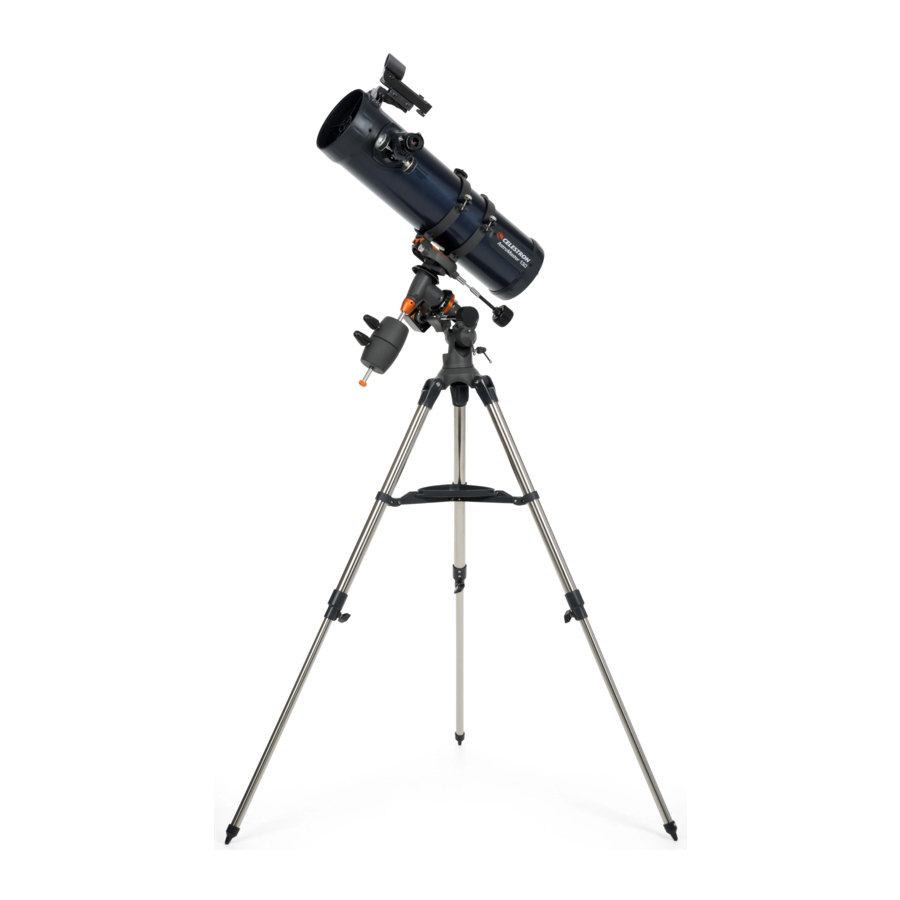

Celestron AstroMaster 130 EQ, 31045 Handleiding

Inleiding

Gefeliciteerd met de aankoop van een telescoop uit de AstroMaster-serie. De telescopen uit de AstroMaster-serie zijn er in verschillende modellen en deze handleiding is van toepassing op vier modellen die op de CG-3 Duitse equatoriale montering zijn gemonteerd - 90mm refractor en 130mm Newtonian en vervolgens beide maten met een motoraandrijving. De AstroMaster-serie is gemaakt van de hoogste kwaliteit materialen om stabiliteit en duurzaamheid te garanderen. Dit alles draagt bij aan een telescoop die u een leven lang plezier geeft met een minimum aan onderhoud.
Deze telescopen zijn ontworpen voor de eerste koper en bieden een uitzonderlijke waarde. De AstroMaster-serie heeft een compact en draagbaar ontwerp met voldoende optische prestaties om elke nieuwkomer in de wereld van de amateurastronomie enthousiast te maken.
Enkele van de vele standaardfuncties van de AstroMaster zijn:

• Alle gecoate glazen optische elementen voor heldere, scherpe beelden.
• Soepel werkende, stevige equatoriale montering met instelkringen in beide assen.
• Voorgemonteerde stalen potenstatief met 1,25" poten zorgt voor een stabiel platform.
• Snelle en eenvoudige installatie zonder gereedschap.
• CD-ROM "The Sky" Level 1 - astronomie software die educatie biedt over de hemel en afdrukbare hemelkaarten.
• Alle modellen kunnen zowel terrestrisch als astronomisch worden gebruikt met de meegeleverde standaardaccessoires.

Neem de tijd om deze handleiding door te lezen voordat u aan uw reis door het heelal begint. Het kan een paar observatiesessies duren voordat u vertrouwd bent met uw telescoop, dus u moet deze handleiding bij de hand houden totdat u de bediening van uw telescoop volledig onder de knie hebt. De handleiding geeft gedetailleerde informatie over elke stap, evenals het benodigde referentiemateriaal en handige tips die uw observatie-ervaring zo eenvoudig en plezierig mogelijk maken.
Uw telescoop is ontworpen om u jarenlang plezierige en lonende observaties te geven. Er zijn echter een paar dingen waar u rekening mee moet houden voordat u uw telescoop gebruikt, die uw veiligheid garanderen en uw apparatuur beschermen.

• Kijk nooit rechtstreeks naar de zon met het blote oog of met een telescoop (tenzij u het juiste zonnefilter hebt). Permanente en onomkeerbare oogschade kan het gevolg zijn.
• Gebruik uw telescoop nooit om een beeld van de zon op een oppervlak te projecteren. Interne warmteontwikkeling kan de telescoop en alle accessoires die eraan zijn bevestigd, beschadigen.
• Gebruik nooit een oculair zonnefilter of een Herschel-wig. Interne warmteontwikkeling in de telescoop kan ervoor zorgen dat deze apparaten barsten of breken, waardoor ongefilterd zonlicht in het oog kan komen.
• Laat de telescoop niet onbeheerd achter, niet als er kinderen aanwezig zijn of volwassenen die bekend zijn met de juiste bedieningsprocedures van uw telescoop.

Overzicht

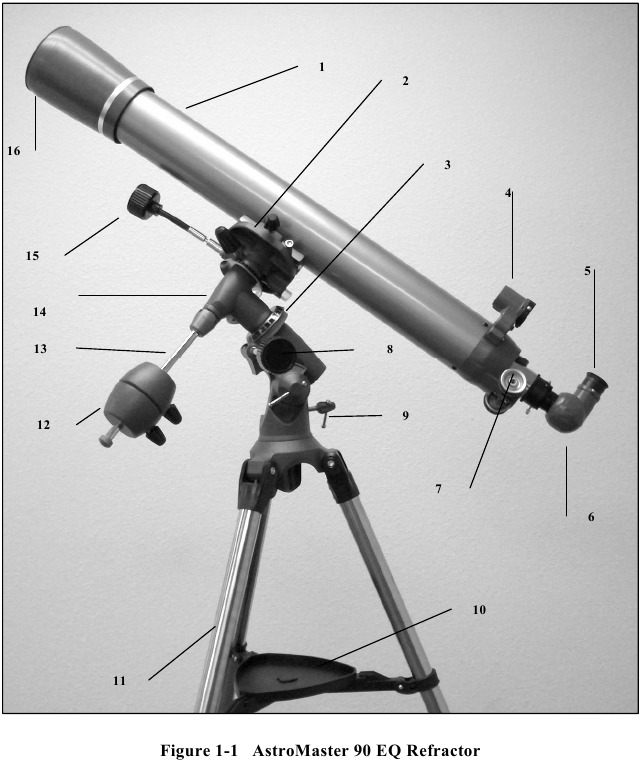

AstroMaster 90 EQ Refractor

1. Optische telescoopbuis
2. Zwaluwstaartmontagebeugel
3. R.A. Instelkring
4. Star Pointer zoeker
5. Oculair
6. Diagonaal
7. Scherpstelknop
8. R.A. Slow Motion Kabel
9. Breedtegraad verstelschroef
10. Accessoirelade
11. Statief
12. Contragewichtstang
13. Contragewichten
14. Equatoriale montering
15. Dec. Slow Motion Kabel
16. Objectieflens

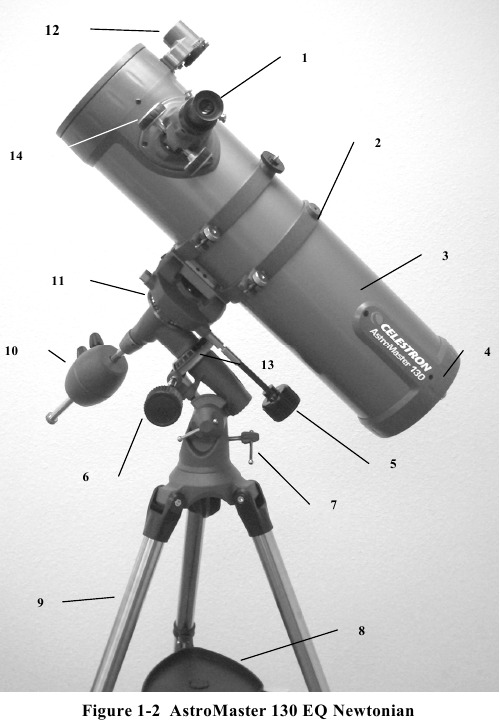

AstroMaster 130 EQ Newtonian

1. Oculair
2. Tubusring
3. Optische telescoopbuis
4. Primaire spiegel
5. Dec. Slow Motion Kabel
6. R.A. Slow Motion Kabel
7. Breedtegraad verstelschroef
8. Accessoirelade
9. Statief
10. Contragewichten
11. Dec. Instelkring
12. Star Pointer zoeker
13. R.A. Instelkring
14. Scherpstelknop

Montage

Dit onderdeel behandelt de montage-instructies voor uw AstroMaster-telescoop. Uw telescoop moet de eerste keer binnenshuis worden opgesteld, zodat het gemakkelijk is om de verschillende onderdelen te identificeren en vertrouwd te raken met de juiste montageprocedure voordat u het buitenshuis probeert.
Elke AstroMaster wordt geleverd in één doos. De stukken in de doos zijn – optische buis met bevestigde sky pointer en buisringen (alleen 130 EQ), CG-3 equatoriale montering, contragewichtstang, twee contragewichten van 4,8 lbs. (2,2 kg), R.A. & Dec. slow-motion kabels, 10 mm oculair – 1,25", 20 mm oculair – 1,25" (rechtopstaand beeld voor 130 EQ), rechtopstaande beelddiagonaal 1,25" (voor 90 EQ), "The Sky" Level 1 CD-ROM.

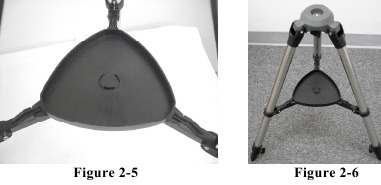

De driepoot opzetten

1. Haal de driepoot uit de doos (Afbeelding 2-1). De driepoot wordt voorgemonteerd geleverd, zodat het opzetten heel eenvoudig is.

2. Zet de driepoot rechtop en trek de poten van de driepoot uit elkaar totdat elke poot volledig is uitgeschoven en duw vervolgens lichtjes op de pootsteun van de driepoot (Afbeelding 2-2). De bovenkant van de driepoot wordt de driepootkop genoemd.

3. Vervolgens installeren we de accessoirebak van de driepoot (Afbeelding 2-3) op de pootsteun van de driepoot (midden van Afbeelding 2-2).

4. Steek de uitsparing in het midden van de bak (platte kant van de bak naar beneden gericht) in het midden van de pootsteun en duw iets naar beneden (Afbeelding 2-4). De oren van de bak moeten eruitzien zoals in Afbeelding 2-4.

5. Draai de bak totdat de oren zich onder de pootsteun van elke poot bevinden en duw lichtjes, waarna ze op hun plaats vergrendelen (Afbeelding 2-5). De driepoot is nu volledig gemonteerd (Afbeelding 2-6).

6. U kunt de poten van de driepoot uitschuiven tot de gewenste hoogte. Op het laagste niveau is de hoogte 24" (61 cm) en loopt op tot 41" (104 cm). U ontgrendelt de vergrendelknop van de driepootpoot aan de onderkant van elke poot (Afbeelding 2-7) en trekt de poten uit tot de gewenste hoogte en vergrendelt vervolgens de knop stevig. Een volledig uitgeschoven driepoot ziet eruit als de afbeelding in Afbeelding 2-8.

7. De driepoot is het meest stijf en stabiel op de laagste hoogte.

De equatoriale montering bevestigen

Met de equatoriale montering kunt u de rotatieas van de telescoop kantelen, zodat u de sterren kunt volgen terwijl ze over de hemel bewegen. De AstroMaster-montering is een Duitse equatoriale montering (CG-3) die aan de driepootkop wordt bevestigd. Om de montering te bevestigen:

1. Haal de equatoriale montering uit de doos (Afbeelding 2-10). De montering heeft de kleine breedtegraadverstelschroef (borgbout) bevestigd. De grote breedtegraadverstelschroef (Afbeelding 2-10) wordt in het gat geschroefd.

2. De montering wordt aan de driepootkop bevestigd en meer specifiek aan de knop met bout die onder de driepootkop is bevestigd (Afbeelding 2-9). Duw de montering (groot vlak gedeelte met een kleine buis die uitsteekt) in het middelste gat van de driepootkop totdat deze gelijk ligt en houd hem stevig vast. Steek vervolgens met uw andere hand onder de driepootkop en draai aan de knop, die in de onderkant van de montering wordt geschroefd. Blijf draaien tot hij vastzit. De voltooide montage van de montering op de driepoot is te zien in Afbeelding 2-11.



De contragewichtstang en contragewichten installeren

Om de telescoop goed in evenwicht te brengen, wordt de montering geleverd met een contragewichtstang en twee contragewichten. Om ze te installeren:

1. Verwijder de veiligheidsschroef van het contragewicht (oranje kleur) van de contragewichtstang (aan de andere kant van de schroefdraad) door deze tegen de klok in los te draaien.

2. Installeer de grote schroefdraad van de contragewichtstang in het schroefdraadgat in de Dec.-as van de montering -- zie Afbeelding 2-13 totdat deze vastzit. Nu bent u klaar om de contragewichten te bevestigen.

3. Richt de montering zo dat de contragewichtstang naar de grond wijst.
4. Draai de vergrendelknop aan de zijkant van elk contragewicht los (het maakt niet uit welk contragewicht u eerst bevestigt), zodat de schroefdraad niet door het middelste gat van de contragewichten steekt.
5. Schuif een van de contragewichten ongeveer halverwege de contragewichtstang en draai de vergrendelknop stevig vast. De juiste oriëntatie van de gewichten wordt getoond in Afbeelding 2-14.

6. Schuif het tweede contragewicht op de contragewichtstang tegen de eerste aan en vergrendel hem vervolgens stevig.
7. Plaats de veiligheidsschroef terug en schroef deze stevig vast. De voltooide montage wordt getoond in Afbeelding 2-14.

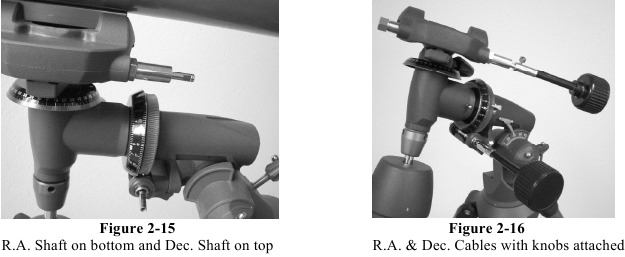

De slow-motion kabels bevestigen

De AstroMaster-montering wordt geleverd met twee slow-motion bedieningskabels waarmee u de telescoop nauwkeurig kunt afstellen in zowel R.A. als Declinatie. Om de kabels te installeren:

1. Zoek de twee kabels met knoppen erop (beide zijn identiek qua grootte en lengte) en zorg ervoor dat de schroef op elk kabeluiteinde niet door de opening steekt.
2. Schuif de kabel zo ver mogelijk op de R.A.-as. Er zijn twee R.A.-assen, één aan elke kant van de montering. Het maakt niet uit welke as u gebruikt, omdat beide hetzelfde werken. Gebruik degene die u het handigst vindt.
3. Draai de schroef op de R.A.-kabel vast om deze stevig op zijn plaats te houden.
4. De DEC slow-motion kabel wordt op dezelfde manier bevestigd als de R.A.-kabel. De as waarover de DEC slow-motion knop past, bevindt zich aan de bovenkant van de montering, net onder het montageplatform van de telescoop.

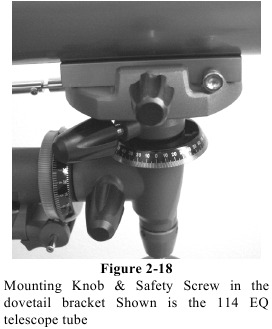

De telescoopbuis aan de montering bevestigen

De optische buis van de telescoop wordt via een zwaluwstaartglijstang-montagebeugel aan de bovenkant van de montering (Afbeelding 2-16) aan de montering bevestigd. Voor de 130 EQ Newtonian is de montagestang de beugel die aan de buisringen is bevestigd. Voor de 90 EQ refractor is de montagestang bevestigd langs de onderkant van de telescoopbuis. Voordat u de optische buis bevestigt, moet u ervoor zorgen dat de vergrendelknoppen voor declinatie en rechte klimming vastzitten (Afbeelding 2-17). Zorg er vervolgens voor dat de breedtegraadverstelschroeven (Afbeeldingen 1-1 & 1-2) vastzitten. Dit zorgt ervoor dat de montering niet plotseling beweegt tijdens het bevestigen van de optische buis van de telescoop. Verwijder ook de objectieflensdop (refractor) of de dop van de voorste opening (Newtonian). Om de telescoopbuis te monteren:

1. Verwijder het beschermende papier dat de optische buis bedekt. U moet de buisringen op de 114 EQ Newtonian verwijderen voordat u het papier verwijdert.
2. Draai de montageknop en de veiligheidsschroef aan de zijkant van het zwaluwstaartmontageplatform los, zodat ze niet in het montageplatform uitsteken.

3. Schuif de zwaluwstaartmontagestang in de uitsparing aan de bovenkant van het montageplatform.

4. Draai de montageknop op het zwaluwstaartmontageplatform vast om de telescoop op zijn plaats te houden.
5. Draai de veiligheidsschroef van het montageplatform met de hand vast totdat de punt de zijkant van de montagebeugel raakt.

OPMERKING: Draai nooit een van de knoppen op de telescoopbuis of montering los, behalve de R.A.- en DEC.-knoppen.
Hint: Voor maximale stijfheid van de telescoop en montering, moet u ervoor zorgen dat de knoppen/schroeven waarmee de driepootpoten aan de driepootkop worden bevestigd, vastzitten.

De diagonaal en oculairs installeren (refractor)

De diagonaal is een prisma dat het licht onder een rechte hoek afbuigt ten opzichte van het lichtpad van de refractor. Hierdoor kunt u observeren in een positie die comfortabeler is dan wanneer u er recht doorheen kijkt. Deze diagonaal is een rechtopstaand beeldmodel dat het beeld corrigeert zodat het rechtop staat en correct van links naar rechts is georiënteerd, wat veel gemakkelijker te gebruiken is voor terrestrische waarnemingen. De diagonaal kan ook in elke gewenste positie worden gedraaid. Om de diagonaal en oculairs te installeren:

1. Steek de kleine buis van de diagonaal in de 1,25" oculairadapter van de focustube op de refractor – Afbeelding 2-19. Zorg ervoor dat de twee duimschroeven op de oculairadapter niet in de focustube steken voordat u ze installeert en dat de afdekdop van de oculairadapter is verwijderd.

2. Plaats het chromen buiseinde van een van de oculairs in de diagonaal en draai de duimschroef vast. Nogmaals, zorg er bij het doen hiervan voor dat de duimschroef niet in de diagonaal steekt voordat u het oculair plaatst.
3. De oculairs kunnen worden vervangen door andere brandpuntsafstanden door de procedure in stap 2 hierboven om te keren.

De oculairs op de Newtons installeren

Het oculair (of ocularis) is een optisch element dat het door de telescoop scherpgestelde beeld vergroot. Zonder het oculair zou het onmogelijk zijn om de telescoop visueel te gebruiken. Oculairs worden vaak aangeduid met brandpuntsafstand en buisdiameter. Hoe langer de brandpuntsafstand (d.w.z. hoe groter het getal), hoe lager de oculairvergroting (d.w.z. vermogen). Over het algemeen gebruikt u een laag tot matig vermogen bij het bekijken. Voor meer informatie over het bepalen van het vermogen, zie het gedeelte over "Vergroting berekenen". Het oculair past direct in de focuser van de Newtons. Om de oculairs te bevestigen:

1. Zorg ervoor dat de duimschroeven niet in de focustube steken. Steek vervolgens de chromen buis van de oculairs in de focustube (verwijder eerst de afdekdop van de focuser) en draai de duimschroeven vast.

2. Het 20 mm oculair wordt een oprichtend oculair genoemd, omdat het het beeld corrigeert, zodat het rechtop staat en van links naar rechts is gecorrigeerd. Dit maakt de telescoop nuttig voor terrestrische waarnemingen.
3. De oculairs kunnen worden vervangen door de procedure te volgen zoals hierboven beschreven.

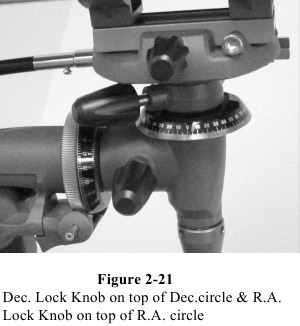

De telescoop handmatig verplaatsen

Om uw telescoop goed in evenwicht te brengen, moet u uw telescoop handmatig in verschillende delen van de hemel verplaatsen om verschillende objecten te observeren. Om ruwe aanpassingen te maken, draait u de R.A.- en Dec.-vergrendelknoppen iets los en verplaatst u de telescoop in de gewenste richting. Om fijne aanpassingen te maken, draait u aan de slow-motion kabels wanneer de knoppen zijn vergrendeld.

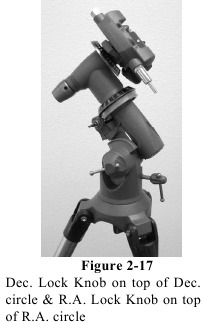

Zowel de R.A.- als de Dec.-as hebben vergrendelknoppen om elke as van de telescoop te koppelen. Om de koppelingen op de telescoop los te maken, ontgrendelt u de vergrendelknoppen.

De montering in evenwicht brengen in R.A.
Om onnodige belasting van de montering te voorkomen, moet de telescoop goed in evenwicht zijn rond de poolas. Bovendien is een goede balans cruciaal voor nauwkeurige tracking bij gebruik van een optionele motoraandrijving. Om de montering in evenwicht te brengen:

1. Maak de R.A.-vergrendelknop los (zie afbeelding 2-21) en plaats de telescoop aan één kant van de montering (zorg ervoor dat de knop van de zwaluwstaartmontagebeugel vastzit). De contragewichtstang loopt horizontaal aan de andere kant van de montering (zie afbeelding 2-22).

2. Laat de telescoop GELEIDELIJK los om te zien welke kant de telescoop "rolt" of valt.
3. Draai de vergrendelknop van het contragewicht op de contragewichten los (één voor één).
4. Verplaats de contragewichten naar een punt waar ze de telescoop in evenwicht houden (d.w.z. hij blijft stilstaan wanneer de R.A.-vergrendelknop wordt losgelaten).
5. Draai de vergrendelknoppen vast om de contragewichten op hun plaats te houden.

De montering in evenwicht brengen in Dec.
De telescoop moet ook in evenwicht zijn op de declinatieas om plotselinge bewegingen te voorkomen wanneer de Dec.-vergrendelknop (Afb. 2-21) wordt losgelaten. Om de telescoop in evenwicht te brengen in Dec.:

1. Maak de R.A.-vergrendelknop los en draai de telescoop zodat deze zich aan één kant van de montering bevindt (d.w.z. zoals beschreven in het vorige gedeelte over het in evenwicht brengen van de telescoop in R.A.).
2. Vergrendel de R.A.-vergrendelknop om de telescoop op zijn plaats te houden.
3. Maak de Dec.-vergrendelknop los en draai de telescoop totdat de buis parallel aan de grond staat.

4. Laat de buis GELEIDELIJK los om te zien welke kant hij op draait rond de declinatieas. LAAT DE TELESCOOPBUIS NIET HELEMAAL LOS!
5. Voor de 130 EQ Newtonian draait u de schroeven los waarmee de telescoopbuis in de buisringen wordt vastgehouden en schuift u de telescoop naar voren of naar achteren totdat hij stilstaat wanneer de Dec.-vergrendelknop wordt losgelaten. Voor de 90 EQ refractor draait u de montageknop en veiligheidsschroef op de zwaluwstaartmontagebeugel los (Afbeelding 2-18) en schuift u de telescoopbuis iets in de ene of de andere richting totdat hij stilstaat wanneer de Dec.-vergrendelknop wordt losgelaten.
6. Draai de schroeven van de buisringen stevig vast om de telescoop op zijn plaats te houden op de 130 EQ. Draai voor de 90 EQ de montageknop en vervolgens de veiligheidsschroef op de zwaluwstaartmontagebeugel vast.

De equatoriale montering aanpassen

Om een nauwkeurige tracking door een motoraandrijving mogelijk te maken, moet de rotatieas van de telescoop parallel lopen aan de rotatieas van de aarde, een proces dat bekend staat als pooluitlijning. Pooluitlijning wordt NIET bereikt door de telescoop in R.A. of Dec. te verplaatsen, maar door de montering verticaal aan te passen, wat hoogte wordt genoemd. Dit gedeelte behandelt eenvoudigweg de correcte beweging van de telescoop tijdens het pooluitlijningsproces. Het daadwerkelijke proces van pooluitlijning, dat wil zeggen het parallel maken van de rotatieas van de telescoop aan die van de aarde, wordt later in deze handleiding beschreven in het gedeelte over "Pooluitlijning".

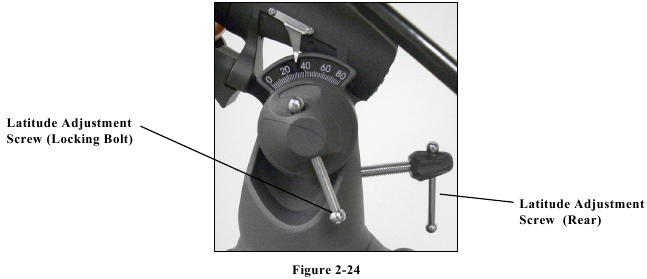

De montering in hoogte aanpassen

• Om de breedtegraad van de poolas aan te passen, draait u de voorste breedtegraadverstelschroef (borgbout) iets los.

• Om de breedtegraad van de poolas te verhogen of te verlagen, draait u de voorste breedtegraadverstelschroef vast of los om de gewenste breedtegraad te selecteren. Draai vervolgens de voorste breedtegraadverstelschroef stevig vast.

De breedtegraadaanpassing op de AstroMaster-montering heeft een bereik van ongeveer 20° tot 60°.
Het is het beste om de laatste aanpassingen in hoogte altijd te maken door de montering tegen de zwaartekracht in te bewegen (d.w.z. met behulp van de achterste breedtegraadverstelschroef om de montering omhoog te brengen). Om dit te doen, moet u beide breedtegraadverstelschroeven losdraaien en de voorkant van de montering handmatig zo ver mogelijk naar beneden duwen. Draai vervolgens de achterste verstelschroef vast om de montering naar de gewenste breedtegraad te brengen.

Basisprincipes van telescopen

Een telescoop is een instrument dat licht verzamelt en focust. De aard van het optische ontwerp bepaalt hoe het licht wordt gefocust. Sommige telescopen, bekend als refractoren, gebruiken lenzen, en andere telescopen, bekend als reflectoren (Newtonians), gebruiken spiegels.

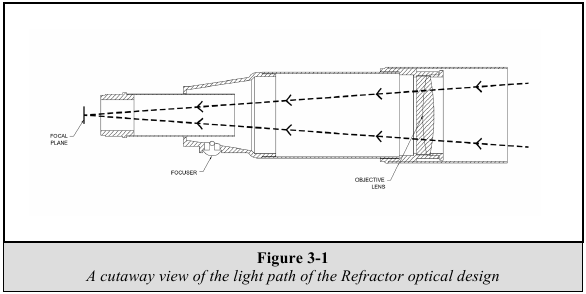

De refractor, ontwikkeld in het begin van de 17e eeuw, is het oudste ontwerp van een telescoop. Hij ontleent zijn naam aan de methode die hij gebruikt om inkomende lichtstralen te focussen. De refractor gebruikt een lens om inkomende lichtstralen te buigen of te breken, vandaar de naam (zie Figuur 3-1). Vroege ontwerpen gebruikten lenzen met één element. De enkele lens gedraagt zich echter als een prisma en breekt het licht op in de kleuren van de regenboog, een fenomeen dat bekend staat als chromatische aberratie. Om dit probleem te omzeilen, werd een lens met twee elementen, bekend als een achromaat, geïntroduceerd. Elk element heeft een andere brekingsindex waardoor twee verschillende golflengten van licht op hetzelfde punt kunnen worden gefocust. De meeste lenzen met twee elementen, meestal gemaakt van kroon- en flintglas, zijn gecorrigeerd voor rood en groen licht. Blauw licht kan nog steeds op een iets ander punt worden gefocust.

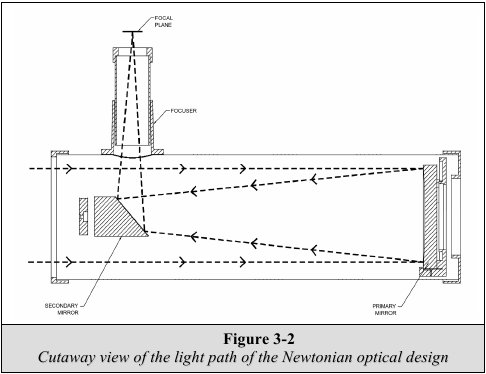

Een Newtoniaanse reflector gebruikt een enkele concave spiegel als primaire spiegel. Licht komt de buis binnen en gaat naar de spiegel aan de achterkant. Daar wordt het licht naar voren gebogen in de buis naar één punt, het brandpunt. Omdat het plaatsen van je hoofd voor de telescoop om met een oculair naar het beeld te kijken, zou voorkomen dat de reflector werkt, onderschept een platte spiegel, een zogenaamde diagonaal, het licht en wijst het aan de zijkant van de buis in een rechte hoek ten opzichte van de buis. Het oculair wordt daar geplaatst voor gemakkelijk kijken.
Newtoniaanse Reflector telescopen vervangen zware lenzen door spiegels om het licht te verzamelen en te focussen, waardoor veel meer lichtopvangvermogen wordt geboden voor het uitgegeven geld. Omdat het lichtpad wordt onderschept en naar de zijkant wordt gereflecteerd, kunt u brandpuntsafstanden tot 1000 mm hebben en toch genieten van een telescoop die relatief compact en draagbaar is. Een Newtoniaanse Reflector telescoop biedt zulke indrukwekkende lichtopvangeigenschappen dat u zelfs met een bescheiden budget serieuze interesse kunt krijgen in deep space astronomie. Newtoniaanse Reflector telescopen vereisen meer zorg en onderhoud omdat de primaire spiegel is blootgesteld aan lucht en stof. Dit kleine nadeel belemmert echter niet de populariteit van dit type telescoop bij degenen die een economische telescoop willen die nog steeds vage, verre objecten kan waarnemen.

Beeldoriëntatie

De beeldoriëntatie verandert afhankelijk van hoe het oculair in de telescoop wordt geplaatst. Bij gebruik van een sterdiagonaal met refractoren staat het beeld rechtop, maar omgekeerd van links naar rechts (d.w.z. spiegelbeeld). Als u het oculair rechtstreeks in de focuser van een refractor plaatst (d.w.z. zonder de diagonaal), staat het beeld ondersteboven en omgekeerd van links naar rechts (d.w.z. omgekeerd). Bij gebruik van de AstroMaster refractor en de standaard rechtopstaande beelddiagonaal is het beeld echter in elk opzicht correct georiënteerd.
Newtoniaanse reflectoren produceren een rechtopstaand beeld, maar het beeld lijkt geroteerd op basis van de locatie van de oculairhouder ten opzichte van de grond. Door het rechtopstaande beeldoculair te gebruiken dat bij de AstroMaster Newtonians wordt geleverd, is het beeld echter correct georiënteerd.

Scherpstellen

Om uw refractor of Newtoniaanse telescoop scherp te stellen, draait u eenvoudigweg aan de scherpstelknop die zich direct onder de oculairhouder bevindt (zie Afbeeldingen 1-1 en 1-2). Door aan de knop met de klok mee te draaien, kunt u scherpstellen op een object dat verder weg is dan het object dat u momenteel observeert. Door de knop tegen de klok in te draaien, kunt u scherpstellen op een object dat dichterbij is dan het object dat u momenteel observeert.
Opmerking: Als u een bril draagt, kunt u deze het beste afzetten wanneer u observeert met een oculair dat aan de telescoop is bevestigd. Bij gebruik van een camera moet u echter altijd een bril dragen om een zo scherp mogelijke focus te garanderen. Als u astigmatisme heeft, moet u altijd een bril dragen.

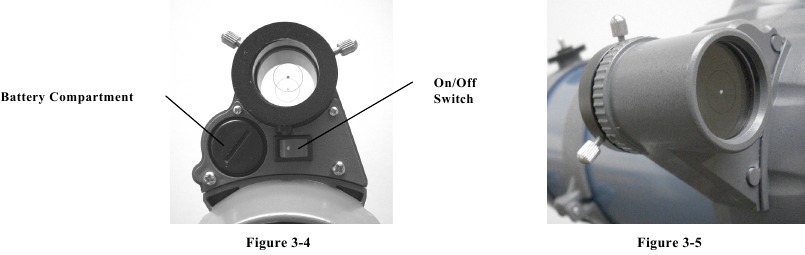

De zoeker uitlijnen

De Star Pointer is de snelste en gemakkelijkste manier om uw telescoop precies op een gewenst object in de lucht te richten. Het is alsof u een laserpointer hebt die u rechtstreeks op de nachthemel kunt richten. De Star Pointer is een pointing tool zonder vergroting die een gecoat glazen venster gebruikt om het beeld van een kleine rode stip op de nachthemel te leggen. Terwijl u beide ogen openhoudt wanneer u door de Star Pointer kijkt, beweegt u eenvoudigweg uw telescoop totdat de rode stip, die door de Star Pointer wordt gezien, samenvalt met het object dat met het blote oog wordt gezien. De rode stip wordt geproduceerd door een lightemitting diode (LED); het is geen laserstraal en zal het glazen venster of uw oog niet beschadigen. De star pointer wordt gevoed door een duurzame 3-volt lithiumbatterij (#CR1620) zie Afbeelding 3-4. Net als alle zoekers moet de Star Pointer correct zijn uitgelijnd met de hoofdtelescoop voordat deze kan worden gebruikt. De uitlijningsprocedure kan het beste 's nachts worden uitgevoerd, omdat de LED-stip overdag moeilijk te zien is.

Om de Star Pointer zoeker uit te lijnen:

1. Om de Star Pointer in te schakelen, zet u de schakelaar in de "on" (aan) positie – zie Afbeelding 3-4.
2. Zoek een heldere ster of planeet en centreer deze in een oculair met lage vergroting in de hoofdtelescoop.
3. Kijk met beide ogen open door het glazen venster naar de uitlijningsster. Als de Star Pointer perfect is uitgelijnd, ziet u de rode LED-stip overlappen met de uitlijningsster. Als de Star Pointer niet is uitgelijnd, let dan op waar de rode stip zich bevindt ten opzichte van de heldere ster.
4. Zonder de hoofdtelescoop te bewegen, draait u aan de twee stelschroeven van de Star Pointer totdat de rode stip zich direct boven de uitlijningsster bevindt. Experimenteer met de manier waarop elke schroef de rode stip beweegt.
5. De Star Pointer is nu klaar voor gebruik. Schakel de stroom altijd uit nadat u een object hebt gevonden. Dit verlengt de levensduur van zowel de batterij als de LED.

Opmerking: Uw batterij is mogelijk al geplaatst. Zo niet, open dan het batterijvak – zie Afbeelding 3-4 met een dunne munt of schroevendraaier. Plaats de batterij met de "+" naar buiten gericht. Plaats vervolgens het batterijvak terug. Als u de batterij ooit moet vervangen, is het een 3-volt lithium type # CR 1620.
Commentaar: De LED-helderheid heeft geen helderheidsregeling. Het is ontworpen om te werken op alle locaties waar het voldoende helderheid kan hebben voor stedelijke gebieden en toch niet te helder is voor gebruik in landelijke gebieden.

Vergroting berekenen

U kunt de kracht van uw telescoop wijzigen door eenvoudigweg het oculair (oculair) te wijzigen. Om de vergroting van uw telescoop te bepalen, deelt u eenvoudigweg de brandpuntsafstand van de telescoop door de brandpuntsafstand van het gebruikte oculair. In vergelijking formaat ziet de formule er als volgt uit:

Stel dat u bijvoorbeeld het 20mm oculair gebruikt dat bij uw telescoop is geleverd. Om de vergroting te bepalen, deelt u eenvoudigweg de brandpuntsafstand van uw telescoop (de AstroMaster 90 EQ heeft bijvoorbeeld een brandpuntsafstand van 1000 mm) door de brandpuntsafstand van het oculair, 20 mm. Het delen van 1000 door 20 levert een vergroting van 50x op.
Hoewel de kracht variabel is, heeft elk instrument onder gemiddelde omstandigheden een limiet aan de hoogste bruikbare vergroting. De algemene regel is dat 60x kan worden gebruikt voor elke inch opening. De AstroMaster 90 EQ heeft bijvoorbeeld een diameter van 3,5 inch. Het vermenigvuldigen van 3,5 met 60 geeft een maximale bruikbare vergroting van 210x. Hoewel dit de maximale bruikbare vergroting is, wordt de meeste observatie gedaan in het bereik van 20 tot 35x voor elke inch opening, wat 70 tot 123 keer is voor de AstroMaster 90 EQ telescoop. U kunt de vergroting voor uw telescoop op dezelfde manier bepalen.

Gezichtsveld bepalen

Het bepalen van het gezichtsveld is belangrijk als u een idee wilt krijgen van de hoekgrootte van het object dat u observeert. Om het daadwerkelijke gezichtsveld te berekenen, deelt u het schijnbare gezichtsveld van het oculair (geleverd door de oculairfabrikant) door de vergroting. In vergelijking formaat ziet de formule er als volgt uit:

Zoals u kunt zien, moet u de vergroting berekenen voordat u het gezichtsveld kunt bepalen. Met behulp van het voorbeeld in de vorige sectie kunnen we het gezichtsveld bepalen met behulp van hetzelfde 20mm oculair dat standaard bij de AstroMaster 90 EQ telescoop wordt geleverd. Het 20mm oculair heeft een schijnbaar gezichtsveld van 50°. Deel de 50° door de vergroting, die 50x is. Dit levert een daadwerkelijk veld van 1,0° op.
Om graden om te zetten in voeten op 1.000 yard, wat handiger is voor terrestrische observatie, vermenigvuldigt u eenvoudigweg met 52,5. Doorgaan met ons voorbeeld, vermenigvuldig het hoekveld van 1,0° met 52,5. Dit produceert een lineaire veldbreedte van 53 voet op een afstand van duizend yard.

Algemene observatietips

Bij het werken met een optisch instrument zijn er een paar dingen die u moet onthouden om ervoor te zorgen dat u het best mogelijke beeld krijgt.

• Kijk nooit door vensterglas. Glas dat in huishoudelijke ramen wordt aangetroffen, is optisch imperfect en kan daarom in dikte variëren van het ene deel van een raam tot het andere. Deze inconsistentie kan en zal het vermogen beïnvloeden om uw telescoop scherp te stellen. In de meeste gevallen zult u geen echt scherp beeld kunnen bereiken, terwijl u in sommige gevallen zelfs een dubbel beeld kunt zien.
• Kijk nooit over of over objecten die hittegolven produceren. Dit omvat asfaltparkeerplaatsen op warme zomerdagen of daken van gebouwen.
• Wazige luchten, mist en nevel kunnen het ook moeilijk maken om scherp te stellen bij terrestrische observatie. De hoeveelheid details die onder deze omstandigheden te zien is, is sterk verminderd.
• Als u een bril draagt, kunt u deze het beste afzetten wanneer u observeert met een oculair dat aan de telescoop is bevestigd. Bij gebruik van een camera moet u echter altijd een bril dragen om een zo scherp mogelijke focus te garanderen. Als u astigmatisme heeft, moet u altijd een bril dragen.

Basisprincipes van de astronomie

Tot nu toe behandelde deze handleiding de montage en basisbediening van uw telescoop. Om uw telescoop echter grondiger te begrijpen, moet u iets van de nachthemel weten. Dit hoofdstuk behandelt de observationele astronomie in het algemeen en bevat informatie over de nachthemel en polaire uitlijning.

Het hemelcoördinatensysteem

Om objecten aan de hemel te vinden, gebruiken astronomen een hemelcoördinatensysteem dat vergelijkbaar is met ons geografische coördinatensysteem hier op aarde. Het hemelcoördinatensysteem heeft polen, lengte- en breedtegraden en een equator. Voor het grootste deel blijven deze vast ten opzichte van de achtergrondsterren.
De hemelevenaar loopt 360 graden rond de aarde en scheidt het noordelijk halfrond van het zuidelijk halfrond. Net als de evenaar van de aarde heeft hij een waarde van nul graden. Op aarde zou dit de breedtegraad zijn. Aan de hemel wordt dit echter declinatie genoemd, of kortweg DEC. Declinatielijnen worden genoemd naar hun hoekafstand boven en onder de hemelevenaar. De lijnen zijn onderverdeeld in graden, boogminuten en boogseconden. Declinatiewaarden ten zuiden van de evenaar hebben een minteken (-) voor de coördinaat en die ten noorden van de hemelevenaar zijn ofwel leeg (d.w.z. geen aanduiding) of worden voorafgegaan door een plusteken (+).
Het hemelse equivalent van lengtegraad wordt rechte klimming genoemd, of kortweg R.A. Net als de lengtegraden van de aarde lopen ze van pool tot pool en zijn ze gelijkmatig verdeeld met een tussenruimte van 15 graden. Hoewel de lengtegraden gescheiden zijn door een hoekafstand, zijn ze ook een maat voor tijd. Elke lengtegraad ligt een uur van elkaar. Aangezien de aarde eenmaal per 24 uur draait, zijn er in totaal 24 lijnen. Als gevolg hiervan worden de R.A.-coördinaten gemarkeerd in tijdseenheden. Het begint met een willekeurig punt in het sterrenbeeld Vissen dat wordt aangeduid als 0 uur, 0 minuten, 0 seconden. Alle andere punten worden aangeduid met hoe ver (d.w.z. hoe lang) ze achter deze coördinaat aanlopen nadat deze is gepasseerd op weg naar het westen.

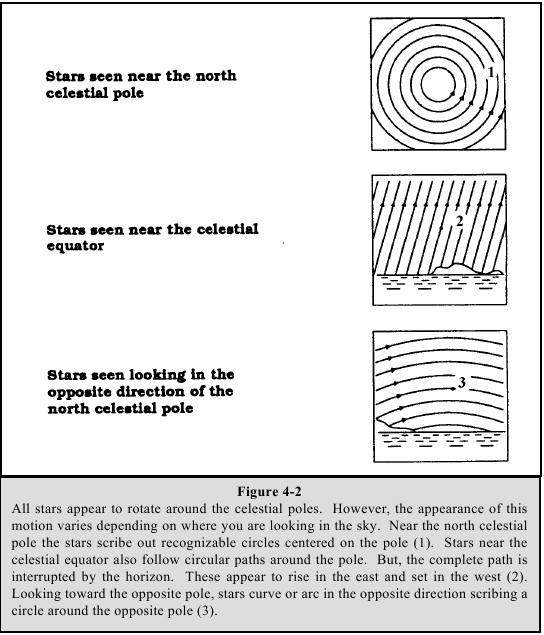

Beweging van de sterren

De dagelijkse beweging van de zon langs de hemel is zelfs de meest onoplettende waarnemer bekend. Deze dagelijkse tocht is niet de zon die beweegt, zoals vroege astronomen dachten, maar het gevolg van de rotatie van de aarde. De rotatie van de aarde zorgt er ook voor dat de sterren hetzelfde doen en een grote cirkel beschrijven terwijl de aarde een rotatie voltooit. De grootte van het cirkelvormige pad dat een ster volgt, hangt af van waar deze zich aan de hemel bevindt. Sterren in de buurt van de hemelevenaar vormen de grootste cirkels die opkomen in het oosten en ondergaan in het westen. Naar de noordelijke hemelpool toe, het punt waar de sterren op het noordelijk halfrond omheen lijken te draaien, worden deze cirkels kleiner. Sterren op de middelste hemelbreedtegraden komen op in het noordoosten en gaan onder in het noordwesten. Sterren op hoge hemelbreedtegraden staan altijd boven de horizon en worden circumpolair genoemd omdat ze nooit opkomen en nooit ondergaan. U zult de sterren nooit één cirkel zien voltooien, omdat het zonlicht overdag het sterrenlicht wegvaagt. Een deel van deze cirkelvormige beweging van sterren in dit deel van de hemel kan echter worden gezien door een camera op een statief te plaatsen en de sluiter een paar uur te openen. De getimede belichting zal halve cirkels onthullen die rond de pool draaien. (Deze beschrijving van stellaire bewegingen is ook van toepassing op het zuidelijk halfrond, behalve dat alle sterren ten zuiden van de hemelevenaar rond de zuidelijke hemelpool bewegen.)

Polaire uitlijning met breedteschaal

De gemakkelijkste manier om een telescoop polair uit te lijnen, is met een breedteschaal. In tegenstelling tot andere methoden waarbij u de hemelpool moet vinden door bepaalde sterren in de buurt ervan te identificeren, werkt deze methode op basis van een bekende constante om te bepalen hoe hoog de poolas moet worden gericht. De AstroMaster CG-3-montering kan worden aangepast van ongeveer 20 tot 60 graden.

De hierboven genoemde constante is een relatie tussen uw breedtegraad en de hoekafstand die de hemelpool zich boven de noordelijke (of zuidelijke) horizon bevindt. De hoekafstand van de noordelijke horizon tot de noordelijke hemelpool is altijd gelijk aan uw breedtegraad. Om dit te illustreren, stelt u zich voor dat u op de noordpool staat, breedtegraad +90°. De noordelijke hemelpool, die een declinatie heeft van +90°, zou zich direct boven uw hoofd bevinden (d.w.z. 90 boven de horizon). Laten we nu zeggen dat u één graad naar het zuiden beweegt - uw breedtegraad is nu +89° en de hemelpool bevindt zich niet langer direct boven uw hoofd. Het is één graad dichter naar de noordelijke horizon verschoven. Dit betekent dat de pool zich nu 89° boven de noordelijke horizon bevindt. Als u nog één graad verder naar het zuiden beweegt, gebeurt hetzelfde opnieuw. U zou 70 mijl naar het noorden of zuiden moeten reizen om uw breedtegraad met één graad te veranderen. Zoals u in dit voorbeeld kunt zien, is de afstand van de noordelijke horizon tot de hemelpool altijd gelijk aan uw breedtegraad.
Als u waarneemt vanuit Los Angeles, dat een breedtegraad heeft van 34°, dan bevindt de hemelpool zich 34° boven de noordelijke horizon. Het enige wat een breedteschaal doet, is de poolas van de telescoop op de juiste hoogte boven de noordelijke (of zuidelijke) horizon richten. Om uw telescoop uit te lijnen:

1. Zorg ervoor dat de poolas van de montering naar het noorden wijst. Gebruik een herkenningspunt waarvan u weet dat het naar het noorden gericht is.
2. Zet het statief waterpas. Het waterpas zetten van het statief is alleen nodig als u deze methode van polaire uitlijning gebruikt.
3. Pas de montering in hoogte aan totdat de breedtegraadindicator naar uw breedtegraad wijst. Het verplaatsen van de montering beïnvloedt de hoek waarin de poolas wijst. Voor specifieke informatie over het aanpassen van de equatoriale montering, zie het hoofdstuk "De montering aanpassen".

Deze methode kan bij daglicht worden uitgevoerd, waardoor u niet in het donker hoeft te tasten. Hoewel deze methode u NIET direct op de pool plaatst, zal het het aantal correcties dat u zult maken bij het volgen van een object beperken.

Richten op Polaris

Deze methode gebruikt Polaris als een gids naar de hemelpool. Aangezien Polaris zich op minder dan een graad van de hemelpool bevindt, kunt u de poolas van uw telescoop eenvoudig op Polaris richten. Hoewel dit geenszins een perfecte uitlijning is, brengt het u wel binnen één graad. In tegenstelling tot de vorige methode moet dit in het donker worden gedaan wanneer Polaris zichtbaar is.

1. Zet de telescoop zo op dat de poolas naar het noorden wijst.

2. Draai de Dec.-koppelingsknop los en verplaats de telescoop zodat de buis parallel loopt aan de poolas. Wanneer dit is gedaan, geeft de declinatie-instelcirkel +90° aan. Als de declinatie-instelcirkel niet is uitgelijnd, verplaatst u de telescoop zodat de buis parallel loopt aan de poolas.
3. Pas de montering in hoogte en/of azimuth aan totdat Polaris zich in het gezichtsveld van de zoeker bevindt.

Onthoud dat u tijdens het polair uitlijnen de telescoop NIET in R.A. of DEC. moet verplaatsen. U wilt niet de telescoop zelf verplaatsen, maar de poolas. De telescoop wordt eenvoudigweg gebruikt om te zien waar de poolas op gericht is.
Net als de vorige methode brengt dit u dicht bij de pool, maar niet direct erop. De volgende methode helpt u uw nauwkeurigheid te verbeteren voor meer serieuze waarnemingen en fotografie.

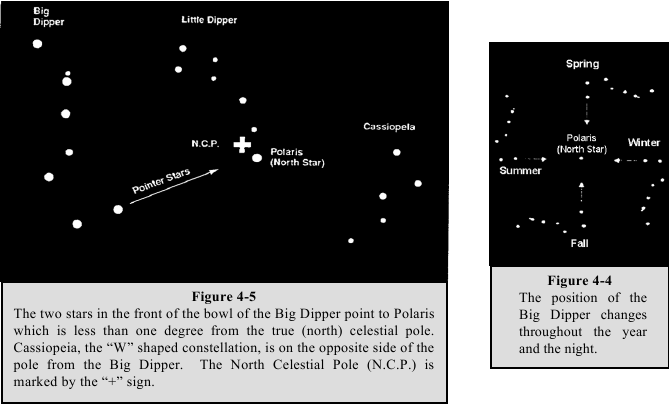

De noordelijke hemelpool vinden

In elk halfrond is er een punt aan de hemel waar alle andere sterren omheen lijken te draaien. Deze punten worden de hemelpolen genoemd en zijn vernoemd naar het halfrond waarin ze zich bevinden. Op het noordelijk halfrond bewegen alle sterren bijvoorbeeld rond de noordelijke hemelpool. Wanneer de poolas van de telescoop op de hemelpool is gericht, loopt deze parallel aan de rotatieas van de aarde.
Veel methoden voor polaire uitlijning vereisen dat u weet hoe u de hemelpool kunt vinden door sterren in het gebied te identificeren. Voor degenen op het noordelijk halfrond is het vinden van de hemelpool niet al te moeilijk. Gelukkig hebben we een ster met het blote oog op minder dan een graad afstand. Deze ster, Polaris, is de eindster in de steel van de Kleine Beer. Aangezien de Kleine Beer (technisch Ursa Minor genoemd) niet een van de helderste sterrenbeelden aan de hemel is, kan het moeilijk zijn om deze vanuit stedelijke gebieden te lokaliseren. Gebruik in dat geval de twee eindsterren in de kom van de Grote Beer (de aanwijzersterren). Trek een denkbeeldige lijn door ze naar de Kleine Beer. Ze wijzen naar Polaris (zie figuur 4-5). De positie van de Grote Beer (Ursa Major) verandert gedurende het jaar en gedurende de nacht (zie figuur 4-4). Wanneer de Grote Beer laag aan de hemel staat (d.w.z. in de buurt van de horizon), kan het moeilijk zijn om hem te lokaliseren. Zoek in deze tijden naar Cassiopeia (zie figuur 4-5). Waarnemers op het zuidelijk halfrond hebben minder geluk dan die op het noordelijk halfrond. De sterren rond de zuidelijke hemelpool zijn lang niet zo helder als die rond de noordelijke. De dichtstbijzijnde ster die relatief helder is, is Sigma Octantis. Deze ster bevindt zich net binnen de limiet van het blote oog (magnitude 5,5) en ligt ongeveer 59 boogminuten van de pool.

Definitie: De noordelijke hemelpool is het punt op het noordelijk halfrond waar alle sterren omheen lijken te draaien. De tegenhanger op het zuidelijk halfrond wordt de zuidelijke hemelpool genoemd.

Pooluitlijning op het zuidelijk halfrond

Pooluitlijning op de Zuidelijke Hemelpool (SCP) is iets lastiger omdat er geen heldere ster dichtbij is, zoals Polaris bij de NCP. Er zijn verschillende manieren om uw telescoop pooluit te lijnen, en voor gewoon waarnemen zijn de onderstaande methoden afdoende en brengen ze u redelijk dicht bij de SCP.

Pooluitlijning met de breedtegraadschaal

De gemakkelijkste manier om een telescoop pooluit te lijnen is met een breedtegraadschaal. In tegenstelling tot andere methoden waarbij u de hemelpool moet vinden door bepaalde sterren in de buurt te identificeren, werkt deze methode met een bekende constante om te bepalen hoe hoog de poolas moet worden gericht.
De hierboven genoemde constante is een relatie tussen uw breedtegraad en de hoekafstand die de hemelpool zich boven de zuidelijke horizon bevindt. De hoekafstand van de zuidelijke horizon tot de zuidelijke hemelpool is altijd gelijk aan uw breedtegraad. Om dit te illustreren, stelt u zich voor dat u op de zuidpool staat, breedtegraad -90°. De zuidelijke hemelpool, die een declinatie heeft van -90°, zou zich recht boven uw hoofd bevinden (d.w.z. 90° boven de horizon). Stel nu dat u één graad naar het noorden beweegt — uw breedtegraad is nu -89° en de hemelpool bevindt zich niet langer recht boven uw hoofd. Hij is één graad dichter naar de zuidelijke horizon verschoven. Dit betekent dat de pool zich nu 89° boven de zuidelijke horizon bevindt. Als u nog één graad verder naar het noorden beweegt, gebeurt hetzelfde opnieuw. U zou 70 mijl naar het noorden of zuiden moeten reizen om uw breedtegraad met één graad te veranderen. Zoals u in dit voorbeeld kunt zien, is de afstand van de zuidelijke horizon tot de hemelpool altijd gelijk aan uw breedtegraad.

Als u waarneemt vanuit Sydney, dat een breedtegraad heeft van -34°, dan bevindt de hemelpool zich 34° boven de zuidelijke horizon. Het enige wat een breedtegraadschaal doet, is de poolas van de telescoop op de juiste hoogte boven de zuidelijke horizon richten. Om uw telescoop uit te lijnen:

1. Zorg ervoor dat de poolas van de montering naar het zuiden wijst. Gebruik een herkenningspunt waarvan u weet dat het naar het zuiden is gericht.
2. Zet het statief waterpas. Het waterpas zetten van het statief is alleen nodig als u deze methode van pooluitlijning gebruikt.
3. Stel de montering in hoogte af totdat de breedtegraadindicator uw breedtegraad aangeeft. Het verplaatsen van de montering beïnvloedt de hoek waarin de poolas wijst. Zie het gedeelte "De montering afstellen" in uw telescoophandleiding voor specifieke informatie over het afstellen van de equatoriale montering.
4. Als het bovenstaande correct is uitgevoerd, zou u in staat moeten zijn om in de buurt van de pool te observeren door de zoeker en een oculair met lage vergroting.

Deze methode kan bij daglicht worden uitgevoerd, waardoor u niet in het donker hoeft te klungelen. Hoewel deze methode u NIET direct op de pool plaatst, zal het het aantal correcties dat u zult maken bij het volgen van een object beperken.

Richten op Sigma Octantis

Deze methode maakt gebruik van Sigma Octantis als een gids voor de hemelpool. Aangezien Sigma Octantis ongeveer 1° graad van de zuidelijke hemelpool verwijderd is, kunt u eenvoudig de poolas van uw telescoop op Sigma Octantis richten. Hoewel dit geenszins een perfecte uitlijning is, brengt het u wel binnen één graad. In tegenstelling tot de vorige methode, moet dit in het donker worden gedaan wanneer Sigma Octantis zichtbaar is. Sigma Octantis heeft een magnitude van 5.5 en kan moeilijk te zien zijn, en een verrekijker kan nuttig zijn, evenals de zoeker.

1. Zet de telescoop op zodat de poolas naar het zuiden wijst.
2. Maak de DEC-koppelingsknop los en verplaats de telescoop zodat de buis parallel loopt aan de poolas. Wanneer dit is gedaan, zal de declinatie-instelcirkel 90° aangeven. Als de declinatie-instelcirkel niet is uitgelijnd, verplaats de telescoop dan zodat de buis parallel loopt aan de poolas.
3. Stel de montering in hoogte en/of azimut af totdat Sigma Octantis zich in het gezichtsveld van de zoeker bevindt.
4. Als het bovenstaande correct is uitgevoerd, zou u in staat moeten zijn om in de buurt van de pool te observeren door de zoeker en een oculair met lage vergroting.

Onthoud dat u tijdens het pooluitlijnen de telescoop NIET in R.A. of DEC mag bewegen. U wilt niet de telescoop zelf verplaatsen, maar de poolas. De telescoop wordt alleen gebruikt om te zien waar de poolas naar wijst.
Net als de vorige methode brengt dit u dicht bij de pool, maar niet direct erop.

De Zuidelijke Hemelpool (SCP) vinden

Deze methode helpt uw pooluitlijning te verbeteren en brengt u dichter bij de pool dan de bovenstaande methoden. Dit zal uw nauwkeurigheid verbeteren voor meer serieuze observaties en fotografie.
In elk halfrond is er een punt aan de hemel waar alle andere sterren omheen lijken te draaien. Deze punten worden de hemelpolen genoemd en zijn genoemd naar het halfrond waarin ze zich bevinden. In het zuidelijk halfrond bewegen bijvoorbeeld alle sterren rond de zuidelijke hemelpool. Wanneer de poolas van de telescoop op de hemelpool is gericht, staat deze parallel aan de rotatieas van de aarde.
Veel methoden voor pooluitlijning vereisen dat u weet hoe u de hemelpool kunt vinden door sterren in het gebied te identificeren. Waarnemers op het zuidelijk halfrond hebben niet zoveel geluk als die op het noordelijk halfrond. De sterren rond de zuidelijke hemelpool zijn lang niet zo helder als die rond de noordelijke hemelpool. De dichtstbijzijnde ster die relatief helder is, is Sigma Octantis. Deze ster bevindt zich net binnen de limiet van het blote oog (magnitude 5.5) en ligt ongeveer 1° van de zuidelijke hemelpool, maar kan moeilijk te lokaliseren zijn.

Daarom gebruikt u met deze methode sterrenpatronen om de zuidelijke hemelpool te vinden. Trek een denkbeeldige lijn richting de SCP door Alpha Crucis en Beta Crucis (die zich in het Zuiderkruis bevinden). Trek een andere denkbeeldige lijn richting de SCP in een rechte hoek op een lijn die Alpha Centauri en Beta Centauri verbindt. Het snijpunt van deze twee denkbeeldige lijnen wijst u in de buurt van de zuidelijke hemelpool.

Declinatiedriftmethode voor pooluitlijning

Met deze methode van pooluitlijning kunt u de meest nauwkeurige uitlijning op de hemelpool krijgen en is vereist als u lange belichtingstijden van deep-sky-astrofotografie door de telescoop wilt maken. Om dit type astrofotografie te kunnen doen, heeft u ook een optionele motoraandrijving en andere astrofotografie-accessoires nodig. De declinatiedriftmethode vereist dat u de drift van geselecteerde sterren controleert. De drift van elke ster vertelt u hoe ver de poolas van de werkelijke hemelpool verwijderd is en in welke richting. Hoewel declinatiedrift eenvoudig en rechttoe rechtaan is, vereist het veel tijd en geduld om te voltooien wanneer het voor het eerst wordt geprobeerd. De declinatiedriftmethode moet worden gedaan nadat een van de eerder genoemde methoden is voltooid.
Voor het gebruik van deze pooluitlijningsmethode op het zuidelijk halfrond is de richting van de hieronder beschreven drift omgekeerd voor zowel R.A. als DEC.
Om de declinatiedriftmethode uit te voeren, moet u twee heldere sterren kiezen. De ene moet zich in de buurt van de oostelijke horizon bevinden en de andere recht in het zuiden in de buurt van de meridiaan. Beide sterren moeten zich in de buurt van de hemelequator bevinden (d.w.z. 0° declinatie). U controleert de drift van elke ster één voor één en alleen in declinatie. Tijdens het controleren van een ster op de meridiaan wordt elke uitlijning in de oost-westrichting onthuld. Tijdens het controleren van een ster in de buurt van de oostelijke/westelijke horizon wordt elke uitlijning in de noord-zuidrichting onthuld. Het is handig om een verlicht reticule-oculair te hebben om u te helpen eventuele drift te herkennen. Voor een zeer nauwe uitlijning wordt ook een Barlow-lens aanbevolen, omdat deze de vergroting verhoogt en eventuele drift sneller onthult. Wanneer u recht naar het zuiden kijkt, plaatst u de diagonaal zodat het oculair recht omhoog wijst. Plaats het kruisdraadoculair en lijn de kruisdraden uit zodat de ene parallel loopt aan de declinatieas en de andere parallel aan de rechte klimmingas. Beweeg uw telescoop handmatig in R.A. en DEC om de parallelliteit te controleren.
Kies eerst uw ster in de buurt van waar de hemelequator en de meridiaan elkaar ontmoeten. De ster moet zich ongeveer binnen 1/2 uur van de meridiaan en binnen vijf graden van de hemelequator bevinden. Centreer de ster in het veld van uw telescoop en controleer de drift in declinatie.

• Als de ster naar het zuiden drijft, is de poolas te ver naar het oosten.
• Als de ster naar het noorden drijft, is de poolas te ver naar het westen.

Maak de juiste aanpassingen aan de poolas om eventuele drift te elimineren. Zodra u alle drift hebt geëlimineerd, gaat u naar de ster in de buurt van de oostelijke horizon. De ster moet zich 20 graden boven de horizon en binnen vijf graden van de hemelequator bevinden.

• Als de ster naar het zuiden drijft, is de poolas te laag.
• Als de ster naar het noorden drijft, is de poolas te hoog.

Maak opnieuw de juiste aanpassingen aan de poolas om eventuele drift te elimineren. Helaas hebben de laatste aanpassingen een kleine wisselwerking met de eerdere aanpassingen. Herhaal het proces dus opnieuw om de nauwkeurigheid te verbeteren door beide assen te controleren op minimale drift. Zodra de drift is geëlimineerd, is de telescoop zeer nauwkeurig uitgelijnd. U kunt nu lange tijd deep-sky-astrofotografie met primaire focus doen.
OPMERKING: Als de oostelijke horizon geblokkeerd is, kunt u een ster in de buurt van de westelijke horizon kiezen, maar u moet de richting van de pool hoog/laag fout omdraaien.

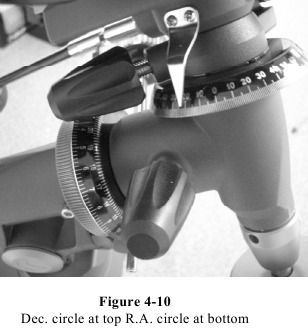

De instelcirkels uitlijnen

Voordat u de instelcirkels kunt gebruiken om objecten aan de hemel te vinden, moet u de R.A.-instelcirkel uitlijnen, die in minuten is ingedeeld. De declinatie-instelcirkel is geschaald in graden en is in de fabriek ingesteld en hoeft niet te worden aangepast. Op de R.A.-instelcirkel bevinden zich twee sets cijfers op de wijzerplaat – één voor het noordelijk halfrond (boven) en één voor het zuidelijk halfrond (onder).
Om de R.A.-instelcirkel uit te lijnen, moet u de namen kennen van een paar van de helderste sterren aan de hemel. Als u dat niet weet, kunnen ze worden geleerd met behulp van de Celestron Sky Maps (#93722) of door een actueel astronomietijdschrift te raadplegen.
Om de R.A.-instelcirkel uit te lijnen:

1. Zoek een heldere ster in de buurt van de hemelequator. Hoe verder u van de hemelpool verwijderd bent, hoe beter uw aflezing op de R.A.-instelcirkel zal zijn. De ster die u kiest om de instelcirkel mee uit te lijnen, moet een heldere ster zijn waarvan de coördinaten bekend zijn en gemakkelijk op te zoeken zijn.
2. Centreer de ster in de zoeker.
3. Kijk door de hoofdtelescoop en kijk of de ster zich in het veld bevindt. Zo niet, zoek hem dan en centreer hem.
4. Zoek de coördinaten van de ster op.
5. Draai de cirkel totdat de juiste coördinaat overeenkomt met de R.A.-indicator. De R.A.-instelcirkel moet vrij kunnen draaien.

OPMERKING: Omdat de R.A.-instelcirkel NIET beweegt wanneer de telescoop in R.A. beweegt, moet de instelcirkel elke keer dat u hem wilt gebruiken om een object te vinden, worden uitgelijnd. U hoeft echter niet elke keer een ster te gebruiken. In plaats daarvan kunt u de coördinaten gebruiken van het object dat u momenteel waarneemt.
Zodra de cirkels zijn uitgelijnd, kunt u ze gebruiken om alle objecten met bekende coördinaten te vinden. De nauwkeurigheid van uw instelcirkels is direct gerelateerd aan de nauwkeurigheid van uw pooluitlijning.

1. Selecteer een object om waar te nemen. Gebruik een seizoensgebonden sterrenkaart om er zeker van te zijn dat het object dat u hebt gekozen zich boven de horizon bevindt. Naarmate u meer vertrouwd raakt met de nachtelijke hemel, is dit niet langer nodig.
2. Zoek de coördinaten op in een sterrenatlas of een naslagwerk.
3. Houd de telescoop vast en maak de Dec.-vergrendelingsknop los.
4. Beweeg de telescoop in declinatie totdat de indicator naar de juiste declinatiecoördinaat wijst.
5. Vergrendel de Dec.-vergrendelingsknop om te voorkomen dat de telescoop beweegt.
6. Houd de telescoop vast en maak de R.A.-vergrendelingsknop los.
7. Beweeg de telescoop in R.A. totdat de indicator naar de juiste coördinaat wijst.
8. Vergrendel de R.A.-vergrendelingsknop om te voorkomen dat de telescoop in R.A. glijdt.
9. Kijk door de zoeker om te zien of u het object hebt gevonden en centreer het object in de zoeker.
10. Kijk in de hoofdoptiek en het object zou daar moeten zijn. Voor sommige van de zwakkere objecten is het mogelijk dat u ze niet in de zoeker kunt zien. Wanneer dit gebeurt, is het een goed idee om een sterrenkaart van het gebied te hebben, zodat u door het veld naar uw doelwit kunt "sterrenhoppen".
11. Dit proces kan voor elk object gedurende een bepaalde nacht worden herhaald.

Motoraandrijving

Om het volgen van hemellichamen mogelijk te maken, biedt Celestron een DC-motoraandrijving met één as voor de AstroMaster equatoriale montering. Eenmaal polair uitgelijnd, zal de motoraandrijving objecten in rechte klimming nauwkeurig volgen terwijl ze over de hemel bewegen. Slechts kleine aanpassingen in declinatie zijn nodig om hemellichamen gedurende langere tijd in het midden van het oculair te houden. Modellen # 21069 en # 31051 worden standaard geleverd met deze motoraandrijving en deze is aan de montering bevestigd, maar u moet deze verwijderen om de batterij te installeren (verwijder de motoraandrijving door de installatie-instructies in omgekeerde volgorde uit te voeren en installeer de batterij volgens de onderstaande informatie en installeer vervolgens de motoraandrijving opnieuw). De motoraandrijving wordt verkocht als een optioneel accessoire (model # 93514) voor andere modellen.
Installatie van de motoraandrijving – voor degenen die deze als optioneel accessoire aanschaffen.
De motoraandrijving wordt bevestigd aan de AstroMaster equatoriale montering via een flexibele koppeling die op de R.A. slow motion as wordt gemonteerd en een motorsteun die de motor op zijn plaats houdt. Zie de beschrijving en foto's hieronder om de motoraandrijving te installeren:

1. Zorg ervoor dat de R.A. slow motion kabel is bevestigd aan de R.A. as tegenover de breedteschaal.
2. Verwijder de inbusbout aan de zijkant van de polaire as.
3. Schuif het open uiteinde van de flexibele motorkoppeling over de R.A. as. Zorg ervoor dat de schroef op de flexibele motorkoppeling boven het vlakke gedeelte van de R.A. as is geplaatst.
4. Draai de schroef van de motorkoppeling vast met een platte schroevendraaier.
5. Draai de motor op de as totdat de gleufuitsparing op de motorsteun is uitgelijnd met het schroefdraadgat in het midden van de breedte-draai-as van de montering.
6. Plaats de inbusbout door de motorsteun en draai deze in het gat aan de zijkant van de draai-as. Draai vervolgens de bout vast met een inbussleutel.

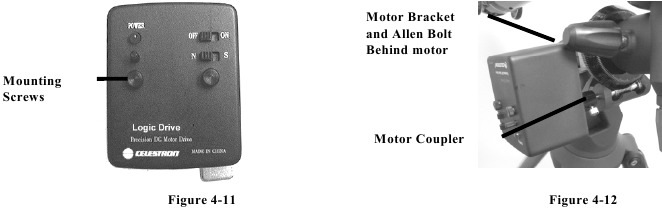

De motoraandrijving bedienen
De motoraandrijving wordt gevoed door één 9-volt alkalinebatterij. Dit kan de aandrijving tot 40 uur van stroom voorzien, afhankelijk van de motorsnelheid en de omgevingstemperatuur. Om de batterij te installeren, draait u de twee bevestigingsschroeven los – Afbeelding 4-11. Verwijder de bedieningspaneelplaat van de motorbehuizing en verwijder vervolgens de motorsteun van de motor. Vervolgens kunt u bij de batterij komen die is aangesloten op kabels voor installatie of vervanging. Draai ten slotte alle stappen om om de motoraandrijving opnieuw op de montering te monteren.

De motoraandrijving is uitgerust met een snelheidsregelaar (in afbeelding 4-11 bevindt deze zich boven de bevestigingsschroef) waarmee de motoraandrijving met een hogere of lagere snelheid kan volgen. Dit is handig bij het observeren van niet-stellaire objecten zoals de maan of de zon, die met een iets andere snelheid bewegen dan de sterren. Om de snelheid van de motor te wijzigen, schuift u de aan/uit-schakelaar naar de "ON" (AAN) positie en het rode stroomindicatielampje gaat branden. Draai vervolgens de knop van de snelheidsregelaar met de klok mee om de snelheid van de motor te verhogen en tegen de klok in om de snelheid te verlagen.
Om de juiste snelheid te bepalen, moet de telescoop ongeveer polair zijn uitgelijnd. Zoek een ster op de hemel-equator (ca. 0° declinatie) en centreer deze in een oculair met een lage vergroting. Zet de aandrijving aan en laat de telescoop 1 of 2 minuten volgen. Als de ster na een paar minuten naar het westen drijft, volgt de motor te langzaam en moet u de motorsnelheid verhogen. Als de ster naar het oosten drijft, verlaag dan de motorsnelheid. Herhaal dit proces totdat de ster enkele minuten in het midden van het oculair blijft staan. Vergeet niet om eventuele sterrendrift in declinatie te negeren.
De aandrijving heeft ook een "N/S" (N/Z) schakelaar die moet worden ingesteld als deze op het noordelijk of zuidelijk halfrond wordt gebruikt.

Hemelwaarneming

Nu je telescoop is opgesteld, ben je klaar om hem te gebruiken voor waarneming. Dit onderdeel behandelt visuele waarnemingstips voor zowel objecten in het zonnestelsel als deep-sky objecten, evenals algemene waarnemingsomstandigheden die je vermogen om waar te nemen beïnvloeden.

De maan waarnemen

Vaak is het verleidelijk om naar de maan te kijken wanneer ze vol is. Op dat moment is het gezicht dat we zien volledig verlicht en kan het licht overweldigend zijn. Bovendien is er tijdens deze fase weinig of geen contrast te zien.
Een van de beste momenten om de maan waar te nemen is tijdens haar gedeeltelijke fasen (rond de tijd van eerste of laatste kwartier). Lange schaduwen onthullen veel details op het maanoppervlak. Bij lage vergroting kun je het grootste deel van de maanschijf in één keer zien. Verander naar optionele oculairs voor een hogere vergroting om op een kleiner gebied in te zoomen.

Tips voor maanwaarneming
Gebruik optionele filters om het contrast te verhogen en details op het maanoppervlak naar voren te brengen. Een geel filter werkt goed om het contrast te verbeteren, terwijl een grijsfilter of polarisatiefilter de algehele helderheid en schittering van het oppervlak vermindert.

De planeten waarnemen

Andere fascinerende objecten zijn de vijf planeten die met het blote oog zichtbaar zijn. Je kunt zien hoe Venus haar maanachtige fasen doorloopt. Mars kan een schat aan oppervlaktedetails onthullen en een, zo niet beide, van zijn poolkappen. Je kunt de wolkenbanden van Jupiter en de grote Rode Vlek zien (als deze zichtbaar is op het moment dat je waarneemt). Daarnaast kun je ook de manen van Jupiter zien terwijl ze rond de reuzenplaneet draaien. Saturnus, met zijn prachtige ringen, is gemakkelijk zichtbaar bij matige vergroting.

Tips voor planeetwaarneming

• Onthoud dat de atmosferische omstandigheden meestal de beperkende factor zijn voor hoeveel planeetdetails zichtbaar zullen zijn. Vermijd dus het waarnemen van de planeten wanneer ze laag aan de horizon staan of wanneer ze zich direct boven een bron van stralingswarmte bevinden, zoals een dak of schoorsteen. Zie de sectie "Zichtomstandigheden" verderop in dit onderdeel.
• Probeer Celestron oculairfilters te gebruiken om het contrast te verhogen en details op het planeetoppervlak naar voren te brengen.

De zon waarnemen

Hoewel het door veel amateurastronomen over het hoofd wordt gezien, is zonne-observatie zowel lonend als leuk. Omdat de zon zo helder is, moeten er echter speciale voorzorgsmaatregelen worden genomen bij het waarnemen van onze ster om je ogen of je telescoop niet te beschadigen.
Gebruik voor een veilige zonne-observatie een zonnefilter dat de intensiteit van het zonlicht vermindert, waardoor het veilig is om te bekijken. Met een filter kun je zonnevlekken zien terwijl ze over de zonneschijf bewegen en faculae, dit zijn heldere plekken die te zien zijn aan de rand van de zon.

• De beste tijd om de zon waar te nemen is in de vroege ochtend of late namiddag wanneer de lucht koeler is.
• Om de zon te centreren zonder in het oculair te kijken, kijk je naar de schaduw van de telescoopbuis totdat deze een cirkelvormige schaduw vormt.

Deep-sky objecten waarnemen

Deep-sky objecten zijn simpelweg die objecten buiten de grenzen van ons zonnestelsel. Ze omvatten sterrenhopen, planetaire nevels, diffuse nevels, dubbelsterren en andere sterrenstelsels buiten onze eigen Melkweg. De meeste deep-sky objecten hebben een grote hoekgrootte. Daarom is lage tot matige vergroting alles wat je nodig hebt om ze te zien. Visueel zijn ze te zwak om de kleur te onthullen die te zien is op foto's met lange belichtingstijden. In plaats daarvan lijken ze zwart-wit. En vanwege hun lage oppervlaktehelderheid moeten ze worden waargenomen vanaf een locatie met een donkere hemel. Lichtvervuiling rond grote stedelijke gebieden wast de meeste nevels weg, waardoor ze moeilijk, zo niet onmogelijk, waar te nemen zijn. Lichtvervuilingsreductiefilters helpen de achtergrondhelderheid van de hemel te verminderen, waardoor het contrast toeneemt.

Zichtomstandigheden

De zichtomstandigheden beïnvloeden wat je tijdens een waarnemingssessie door je telescoop kunt zien. De omstandigheden omvatten transparantie, hemelverlichting en seeing. Inzicht in de zichtomstandigheden en het effect dat ze hebben op de waarneming, helpt je het meeste uit je telescoop te halen.

Transparantie
Transparantie is de helderheid van de atmosfeer, die wordt beïnvloed door wolken, vocht en andere deeltjes in de lucht. Dikke stapelwolken zijn volledig ondoorzichtig, terwijl sluierwolken dun kunnen zijn, waardoor het licht van de helderste sterren erdoorheen kan. Wazige luchten absorberen meer licht dan heldere luchten, waardoor zwakkere objecten moeilijker te zien zijn en het contrast op helderdere objecten afneemt. Aerosolen die bij vulkaanuitbarstingen in de bovenste atmosfeer worden uitgestoten, beïnvloeden ook de transparantie. Ideale omstandigheden zijn wanneer de nachthemel inktzwart is.

Hemelverlichting
Algemene hemelverheldering veroorzaakt door de maan, aurora's, natuurlijke luchtgloed en lichtvervuiling hebben een grote invloed op de transparantie. Hoewel het geen probleem is voor de helderdere sterren en planeten, vermindert een heldere hemel het contrast van uitgestrekte nevels, waardoor ze moeilijk, zo niet onmogelijk, te zien zijn. Om je waarneming te maximaliseren, beperk je deep-sky waarnemingen tot maanloze nachten, ver weg van de lichtvervuilde hemel die te vinden is rond grote stedelijke gebieden. LPR-filters verbeteren deep-sky waarnemingen vanuit lichtvervuilde gebieden door ongewenst licht te blokkeren en tegelijkertijd licht van bepaalde deep-sky objecten door te laten. Je kunt daarentegen planeten en sterren waarnemen vanuit lichtvervuilde gebieden of wanneer de maan er is.

Seeing
Seeing verwijst naar de stabiliteit van de atmosfeer en beïnvloedt direct de hoeveelheid fijne details die te zien zijn in uitgestrekte objecten. De lucht in onze atmosfeer fungeert als een lens die inkomende lichtstralen buigt en vervormt. De hoeveelheid buiging is afhankelijk van de luchtdichtheid. Verschillende temperatuurlagen hebben verschillende dichtheden en buigen daarom het licht anders. Lichtstralen van hetzelfde object komen enigszins verplaatst aan, waardoor een onvolmaakt of uitgesmeerd beeld ontstaat. Deze atmosferische storingen variëren van tijd tot tijd en van plaats tot plaats. De grootte van de luchtpakketten in vergelijking met je diafragma bepaalt de "seeing"-kwaliteit. Onder goede seeing-omstandigheden zijn fijne details zichtbaar op de helderdere planeten zoals Jupiter en Mars, en zijn sterren puntvormige beelden. Onder slechte seeing-omstandigheden zijn beelden wazig en lijken sterren op vlekken.
De hier beschreven omstandigheden zijn van toepassing op zowel visuele als fotografische waarnemingen.

De seeing-omstandigheden hebben direct invloed op de beeldkwaliteit. Deze tekeningen vertegenwoordigen een puntbron (d.w.z. ster) onder slechte seeing-omstandigheden (links) tot uitstekende omstandigheden (rechts). Meestal produceren de seeing-omstandigheden beelden die ergens tussen deze twee uitersten liggen.

Astrofotografie

De AstroMaster-serie telescopen is ontworpen voor visuele waarneming. Na een tijdje naar de nachthemel te hebben gekeken, wil je misschien proberen deze te fotograferen. Er zijn verschillende vormen van fotografie mogelijk met je telescoop voor zowel hemelse als aardse doeleinden. Hieronder volgt slechts een zeer korte bespreking van enkele van de beschikbare fotografiemethoden en we raden je aan om verschillende boeken te zoeken voor gedetailleerde informatie over het onderwerp.
Je hebt minimaal een digitale camera of een 35mm SLR-camera nodig. Bevestig je camera aan de telescoop met:

• Digitale camera – je hebt de Universal Digital Camera Adapter (# 93626) nodig. Met de adapter kan de camera stevig worden gemonteerd voor zowel aardse als prime focus astrofotografie.
• 35mm SLR-camera – je moet je lens van de camera verwijderen en een T-Ring voor je specifieke cameramerk bevestigen. Vervolgens heb je een T-Adapter (# 93625) nodig om aan het ene uiteinde aan de T-Ring te bevestigen en aan het andere uiteinde aan de focusbuis van de telescoop. Je telescoop is nu de cameralens. Je kunt de 90 EQ ook aanpassen door de T-schroefdraden van de oculairadapter (Figuur 2-19) te gebruiken, waar de T-ring op wordt geschroefd in plaats van de T-Adapter (# 93625) te gebruiken.

Korte belichting prime focus fotografie

Korte belichting prime focus fotografie is de beste manier om te beginnen met het afbeelden van hemellichamen. Het wordt gedaan door je camera aan de telescoop te bevestigen zoals beschreven in de bovenstaande alinea. Een paar punten om in gedachten te houden:

• Polariseer de telescoop en start de optionele motoraandrijving voor tracking.
• Je kunt de maan en de helderdere planeten afbeelden. Je zult moeten experimenteren met verschillende instellingen en belichtingstijden. Veel informatie kan worden verkregen uit je camera-instructiehandleiding, die kan worden aangevuld met wat je kunt vinden in gedetailleerde boeken over het onderwerp.
• Doe je fotografie indien mogelijk vanaf een donkere hemelwaarnemingslocatie.

Piggyback-fotografie

Alleen voor de 130 EQ Newton-telescoop, piggyback-fotografie wordt gedaan met een camera en zijn normale lens die bovenop de telescoop rijden. Via deze methode kun je hele sterrenbeelden vastleggen en grootschalige nevels opnemen. Je bevestigt je camera aan de piggyback-adapterschroef (Figuur 6-1) die zich bovenop de buismonteringsring bevindt (je camera heeft een schroefdraadgat aan de onderkant om op deze schroef te passen). Je moet de telescoop polariseren en de optionele motoraandrijving starten voor tracking.

Planetaire en maanfotografie met speciale beeldvormers

In de afgelopen jaren is er een nieuwe technologie ontstaan die het maken van uitstekende beelden van de planeten en de maan relatief eenvoudig maakt en de resultaten zijn werkelijk verbluffend. Celestron biedt de NexImage (# 93712) aan, een speciale camera met software voor beeldbewerking. Je kunt op je eerste avond planetaire beelden vastleggen die wedijveren met wat professionals met grote telescopen nog maar een paar jaar geleden deden.

CCD-beeldvorming voor deep-sky objecten

Er zijn speciale camera's ontwikkeld voor het maken van afbeeldingen van deep-sky objecten. Deze zijn in de afgelopen jaren geëvolueerd tot veel economischere modellen en amateurs kunnen fantastische beelden maken. Er zijn verschillende boeken geschreven over hoe je de best mogelijke beelden kunt krijgen. De technologie blijft evolueren met betere en gebruiksvriendelijkere producten op de markt.

Aardse fotografie

Je telescoop is een uitstekende telelens voor aardse (land) fotografie. Je kunt afbeeldingen maken van verschillende schilderachtige uitzichten, dieren in het wild, de natuur en zowat alles. Je zult moeten experimenteren met scherpstellen, snelheden, enz. om het gewenste beeld te krijgen. Je kunt je camera aanpassen volgens de instructies bovenaan deze pagina.

Telescooponderhoud

Hoewel uw telescoop weinig onderhoud vereist, zijn er een paar dingen om te onthouden die ervoor zorgen dat uw telescoop optimaal presteert.

Verzorging en reiniging van de optiek

Af en toe kan er stof en/of vocht ophopen op de objectieflens of primaire spiegel, afhankelijk van het type telescoop dat u hebt. Er moet speciale zorg worden besteed aan het reinigen van een instrument om de optiek niet te beschadigen.
Als er stof op de optiek is gekomen, verwijder dit dan met een borstel (van kameelhaar) of een spuitbus met perslucht. Spuit in een hoek op het glasoppervlak gedurende ongeveer twee tot vier seconden. Gebruik vervolgens een optische reinigingsoplossing en wit tissuepapier om eventuele resterende resten te verwijderen. Breng de oplossing aan op het tissuepapier en breng vervolgens het tissuepapier aan op de optiek. Lage druk slagen moeten van het midden van de lens (of spiegel) naar het buitenste deel gaan. NIET in cirkels wrijven!
U kunt een in de handel verkrijgbare lensreiniger gebruiken of uw eigen lensreiniger mengen. Een goede reinigingsoplossing is isopropylalcohol gemengd met gedestilleerd water. De oplossing moet 60% isopropylalcohol en 40% gedestilleerd water zijn. Of vloeibare afwasmiddel verdund met water (een paar druppels per liter water) kan worden gebruikt.
Af en toe kunt u tijdens een observatiesessie last hebben van dauwophoping op de optiek van uw telescoop. Als u wilt blijven observeren, moet de dauw worden verwijderd, hetzij met een haardroger (op een lage stand), hetzij door de telescoop op de grond te richten totdat de dauw is verdampt.
Als er vocht aan de binnenkant van de optiek condenseert, verwijder dan de accessoires van de telescoop. Plaats de telescoop in een stofvrije omgeving en richt hem naar beneden. Hierdoor wordt het vocht uit de telescoopbuis verwijderd.
Om de noodzaak om uw telescoop schoon te maken te minimaliseren, plaatst u alle lensdoppen terug zodra u klaar bent met het gebruik ervan. Aangezien de cellen NIET zijn afgesloten, moeten de afdekkingen over de openingen worden geplaatst wanneer ze niet in gebruik zijn. Dit voorkomt dat er verontreinigingen in de optische buis komen.
Interne aanpassingen en reiniging mogen alleen worden uitgevoerd door de reparatieafdeling van Celestron. Als uw telescoop interne reiniging nodig heeft, neem dan contact op met de fabriek voor een retournummer en een prijsopgave.

Collimatie van een Newton

De optische prestaties van de meeste Newton-reflectietelescopen kunnen worden geoptimaliseerd door de optiek van de telescoop indien nodig opnieuw te collimeren (uit te lijnen). De telescoop collimeren betekent eenvoudigweg de optische elementen in evenwicht brengen. Slechte collimatie zal resulteren in optische aberraties en vervormingen.
Voordat u uw telescoop collimaat, neem de tijd om vertrouwd te raken met alle onderdelen. De primaire spiegel is de grote spiegel aan de achterkant van de telescoopbuis. Deze spiegel wordt aangepast door de drie schroeven, die 120 graden uit elkaar zijn geplaatst, aan het einde van de telescoopbuis los en vast te draaien. De secundaire spiegel (de kleine, elliptische spiegel onder de focuser, aan de voorkant van de buis) heeft ook drie stelschroeven; u hebt optionele hulpmiddelen nodig (hieronder beschreven) om de collimatie uit te voeren. Om te bepalen of uw telescoop moet worden gecollimeerd, richt u uw telescoop eerst op een heldere muur of blauwe lucht buiten.

De secundaire spiegel uitlijnen

Het volgende beschrijft de procedure voor overdag collimeren van uw telescoop met behulp van de optionele Newtonian Collimation Tool (#94183) aangeboden door Celestron. Om de telescoop te collimeren zonder de Collimation Tool, leest u de volgende sectie over nachtelijke stercollimatie. Voor een zeer nauwkeurige collimatie wordt het optionele Collimatie-oculair 1 ¼" (# 94182) aangeboden.
Als u een oculair in de focuser hebt, verwijder dit dan. Draai de focuserbuis volledig in met behulp van de focusknoppen, totdat de zilveren buis niet meer zichtbaar is. U kijkt door de focuser naar een reflectie van de secundaire spiegel, geprojecteerd vanaf de primaire spiegel. Negeer tijdens deze stap de silhouetreflectie van de primaire spiegel. Plaats de collimatiekap in de focuser en kijk erdoor. Met de focus helemaal naar binnen getrokken, zou u de hele primaire spiegel in de secundaire spiegel moeten kunnen zien reflecteren. Als de primaire spiegel niet in het midden van de secundaire spiegel staat, past u de secundaire spiegelschroeven aan door ze afwisselend vast en los te draaien totdat de rand van de primaire spiegel in uw zicht is gecentreerd. Draai de middelste schroef in de secundaire spiegelsteun NIET los of vast, omdat deze de juiste spiegelpositie behoudt.

De primaire spiegel uitlijnen

Pas nu de primaire spiegelschroeven aan om de reflectie van de kleine secundaire spiegel opnieuw te centreren, zodat deze is gesilhouetteerd tegen het zicht op de primaire. Als u in de focuser kijkt, moeten silhouetten van de spiegels concentrisch lijken. Herhaal stap één en twee totdat u dit hebt bereikt.
Verwijder de collimatiekap en kijk in de focuser, waar u de reflectie van uw oog in de secundaire spiegel zou moeten zien.

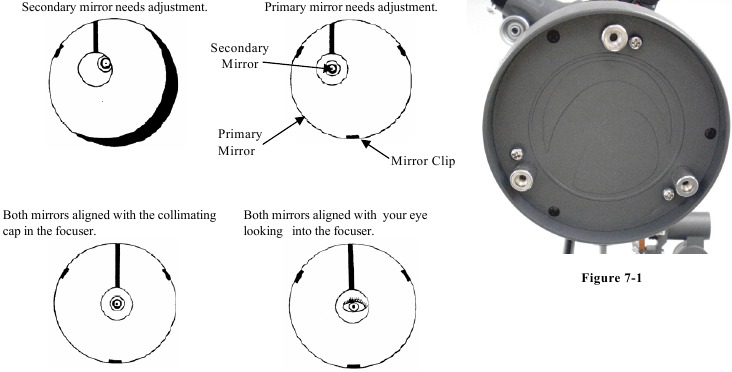

Newtoniaanse collimatie weergaven gezien door de focuser met behulp van de collimatiekap

Stercollimatie 's nachts
Na het succesvol voltooien van de collimatie overdag, kan de stercollimatie 's nachts worden gedaan door de primaire spiegel nauwkeurig af te stellen terwijl de telescoopbuis op zijn montering staat en op een heldere ster is gericht. De telescoop moet 's nachts worden opgesteld en het beeld van een ster moet worden bestudeerd bij een gemiddeld tot hoog vermogen (30-60 vermogen per inch diafragma). Als er een niet-symmetrisch focuspatroon aanwezig is, dan kan dit mogelijk worden gecorrigeerd door alleen de primaire spiegel opnieuw te collimeren.

Procedure (lees deze sectie volledig door voordat u begint):
Om een ster te collimeren op het noordelijk halfrond, richt u zich op een stationaire ster zoals de Poolster (Polaris). Het is te vinden aan de noordelijke hemel, op een afstand boven de horizon gelijk aan uw breedtegraad. Het is ook de eindster in het handvat van de Kleine Beer. Polaris is niet de helderste ster aan de hemel en kan zelfs zwak lijken, afhankelijk van uw hemelomstandigheden.
Voordat u de primaire spiegel opnieuw collimaat, zoekt u de collimatieschroeven aan de achterkant van de telescoopbuis.
De achterste cel (weergegeven in afbeelding 7-1) heeft drie grote duimschroeven die worden gebruikt voor collimatie en drie kleine duimschroeven die worden gebruikt om de spiegel op zijn plaats te vergrendelen. De collimatieschroeven kantelen de primaire spiegel. U begint met het losdraaien van de kleine vergrendelingsschroeven een paar slagen elk. Normaal gesproken zullen bewegingen in de orde van grootte van een ¹/₈ draai een verschil maken, waarbij ongeveer een ¹/₂ tot ³/₄ draai het maximum is dat vereist is voor de grote collimatieschroeven. Draai één collimatieschroef tegelijk en kijk met een collimatiegereedschap of oculair hoe de collimatie wordt beïnvloed (zie de volgende alinea hieronder). Het zal wat experimenteren vergen, maar u zult uiteindelijk de centrering krijgen die u wenst.
Het is het beste om de optionele collimatietool of het collimatie-oculair te gebruiken. Kijk in de focuser en let op of de secundaire reflectie dichter naar het midden van de primaire spiegel is bewogen.

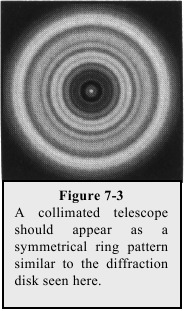

Met Polaris of een heldere ster gecentreerd in het gezichtsveld, focus u met ofwel het standaard oculair of uw oculair met het hoogste vermogen, d.w.z. de kortste brandpuntsafstand in mm, zoals een 6 mm of 4 mm. Een andere optie is om een oculair met een langere brandpuntsafstand te gebruiken met een Barlow-lens. Wanneer een ster scherp is, moet deze eruitzien als een scherp lichtpuntje. Als de ster er bij het scherpstellen onregelmatig uitziet of een lichtvlek aan de rand heeft, betekent dit dat uw spiegels niet zijn uitgelijnd. Als u de verschijning van een lichtvlek van de ster opmerkt die stabiel blijft in de locatie, net zoals u in en uit de exacte focus gaat, dan zal hercollimatie helpen om het beeld scherper te maken.
Wanneer u tevreden bent met de collimatie, draait u de kleine vergrendelingsschroeven vast.

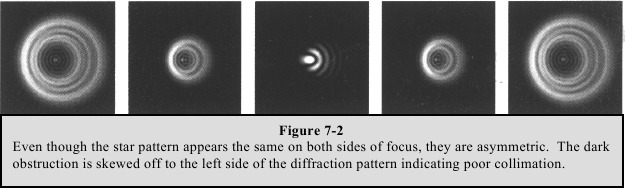

Let op de richting waarin het licht lijkt op te flakkeren. Bijvoorbeeld, als het lijkt te flakkeren naar de positie van drie uur in het gezichtsveld, dan moet u de schroef of combinatie van collimatieschroeven verplaatsen die nodig is om het beeld van de ster in de richting van de flikkering te bewegen. In dit voorbeeld zou u het beeld van de ster in uw oculair willen verplaatsen, door de collimatieschroeven aan te passen, naar de positie van drie uur in het gezichtsveld. Het kan alleen nodig zijn om een schroef voldoende aan te passen om het beeld van de ster van het midden van het gezichtsveld naar ongeveer halverwege, of minder, naar de rand van het veld te verplaatsen (bij gebruik van een oculair met hoog vermogen).
Collimatie-aanpassingen kunnen het beste worden gemaakt tijdens het bekijken van de positie van de ster in het gezichtsveld en het gelijktijdig draaien aan de stelschroeven. Op deze manier kunt u precies zien welke kant de beweging opgaat. Het kan nuttig zijn om met twee personen samen te werken: één kijkt en instrueert welke schroeven moeten worden gedraaid en hoeveel, en de ander voert de aanpassingen uit.

Na het maken van de eerste, of elke aanpassing, is het noodzakelijk om de telescoopbuis opnieuw te richten om de ster opnieuw in het midden van het gezichtsveld te centreren. Het sterbeeld kan vervolgens worden beoordeeld op symmetrie door net binnen en buiten de exacte focus te gaan en het patroon van de ster te noteren. Er moet verbetering worden gezien als de juiste aanpassingen zijn gemaakt. Aangezien er drie schroeven aanwezig zijn, kan het nodig zijn om er minstens twee te verplaatsen om de noodzakelijke spiegelbeweging te bereiken.

Optionele accessoires

U zult merken dat extra accessoires voor uw AstroMaster-telescoop uw kijkplezier verhogen en het nut van uw telescoop uitbreiden. Dit is slechts een korte lijst van verschillende accessoires met een korte beschrijving. Bezoek de Celestron-website of de Celestron-accessoirecatalogus voor volledige beschrijvingen en alle beschikbare accessoires.

Sterrenkaarten (# 93722) – Celestron-sterrenkaarten zijn de ideale leergids om de nachthemel te leren kennen. Zelfs als u al uw weg weet te vinden in de belangrijkste sterrenbeelden, kunnen deze kaarten u helpen bij het lokaliseren van allerlei fascinerende objecten.

Omni Plossl-oculairen – Deze oculairen zijn economisch geprijsd en bieden haarscherpe beelden over het hele veld. Ze gebruiken een 4-elementen lensontwerp en hebben de volgende brandpuntsafstanden: 4 mm, 6 mm, 9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm, 32 mm en 40 mm – allemaal in 1,25" cilinders.

Omni Barlow-lens (# 93326) – Gebruikt met een oculair, verdubbelt het de vergroting van dat oculair. Een Barlow-lens is een negatieve lens die de brandpuntsafstand van een telescoop vergroot. De 2x Omni is een 1,25" cilinder, is minder dan 3" (76 mm) lang en weegt slechts 4 oz. (113gr.).
Maanfilter (# 94119-A) – Dit is een economisch 1,25" oculairfilter voor het verminderen van de helderheid van de maan en het verbeteren van het contrast, zodat meer details kunnen worden waargenomen op het maanoppervlak.
UHC/LPR-filter 1,25" (# 94123) – Dit filter is ontworpen om uw uitzicht op astronomische objecten in de diepe ruimte te verbeteren wanneer ze worden bekeken vanuit stedelijke gebieden. Het vermindert selectief de transmissie van bepaalde golflengten van licht, met name die geproduceerd door kunstlicht.

Zaklamp, nachtzicht (# 93588) – De Celestron-zaklamp gebruikt twee rode LED's om het nachtzicht beter te behouden dan rode filters of andere apparaten. De helderheid is instelbaar. Werkt op een enkele meegeleverde 9-volt batterij.
Collimatiegereedschap (# 94183) – Het collimeren van uw Newtoniaanse telescoop is eenvoudig te realiseren met dit handige accessoire dat gedetailleerde instructies bevat.
Collimatie-oculair – 1,25" (# 94182) – Het collimatie-oculair is ideaal voor nauwkeurige collimatie van Newtoniaanse telescopen.
Adapter voor digitale camera – Universeel (# 93626) – Een universeel montageplatform waarmee u afocale fotografie kunt maken (fotografie door het oculair van een telescoop) met behulp van 1,25" oculairen met uw digitale camera.

T-adapter – Universeel 1,25" (# 93625) – Deze adapter past op de 1,25" focuser van uw telescoop. Hiermee kunt u uw 35 mm SLR-camera bevestigen voor zowel aardse als maan- en planetaire fotografie.
Motoraandrijving (# 93514) – Een motoraandrijving met één as (R.A.) voor de AstroMaster-telescopen compenseert de rotatie van de aarde waardoor een object in het gezichtsveld van het oculair blijft. Dit maakt observeren veel aangenamer en elimineert het constante gebruik van de handmatige fijnafstellingen.

AstroMaster specificaties

		21064 & 21069	31045 & 31051
		AM 90 EQ	AM 130 EQ
Optisch ontwerp		Refractor	Newton
Aperture		90 mm (3,5")	130 mm (5")
Brandpuntsafstand		1000 mm	650 mm
Brandpuntsverhouding		f/11	f/5
Obstructie secundaire spiegel - Dia.-Oppervlak		n.v.t.	31% - 10%
Optische coatings		Multi-Coated	Volledig gecoat
Zoeker		Star Pointer	Star Pointer
Diagonaal 1,25"		Rechtopstaand beeld	n.v.t.
Oculairen 1,25"		20 mm (50x)	20 mm rechtopstaand
Schijnbaar FOV	- 20 mm bij 50°		Beeld (33x)
	- 10 mm bij 40°	10 mm (100x)	10 mm (65x)
Hoekgezichtsveld met 20 mm oculair		1,0°	1,5°
Lineair FOV met 20 mm oculair -ft/1000yds		53	79
Montage		Equatoriaal CG3	Equatoriaal CG3
RA- en DEC-instellingscirkels		ja	ja
RA- en DEC-fijnafstellingskabels		ja	ja
Statiefpooldiameter 1,25"		ja	ja
CD-ROM "The Sky" niveau 1		ja	ja
Hoogste nuttige vergroting		213x	306x
Begrenzende stellaire magnitude		12.3	13.1
Resolutie - Raleigh (boogseconden)		1,54	1,06
Resolutie - Dawes Limit " "		1,29	0,89
Lichtopvangend vermogen		165x	345x
Lengte optische buis		36" (91 cm)	24" (61 cm)
Telescoopgewicht		27 lbs. (12,2 kg)	28 lbs. (12,7 kg)

Opmerking: specificaties kunnen zonder kennisgeving of verplichting worden gewijzigd
Opmerking: # 21069 & # 31051 bevatten een motoraandrijving

www.ekt2.com

Referenties

• http://www.ekt2.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Celestron AstroMaster 130 EQ, 31045 Handleiding

Beschikbare talen
