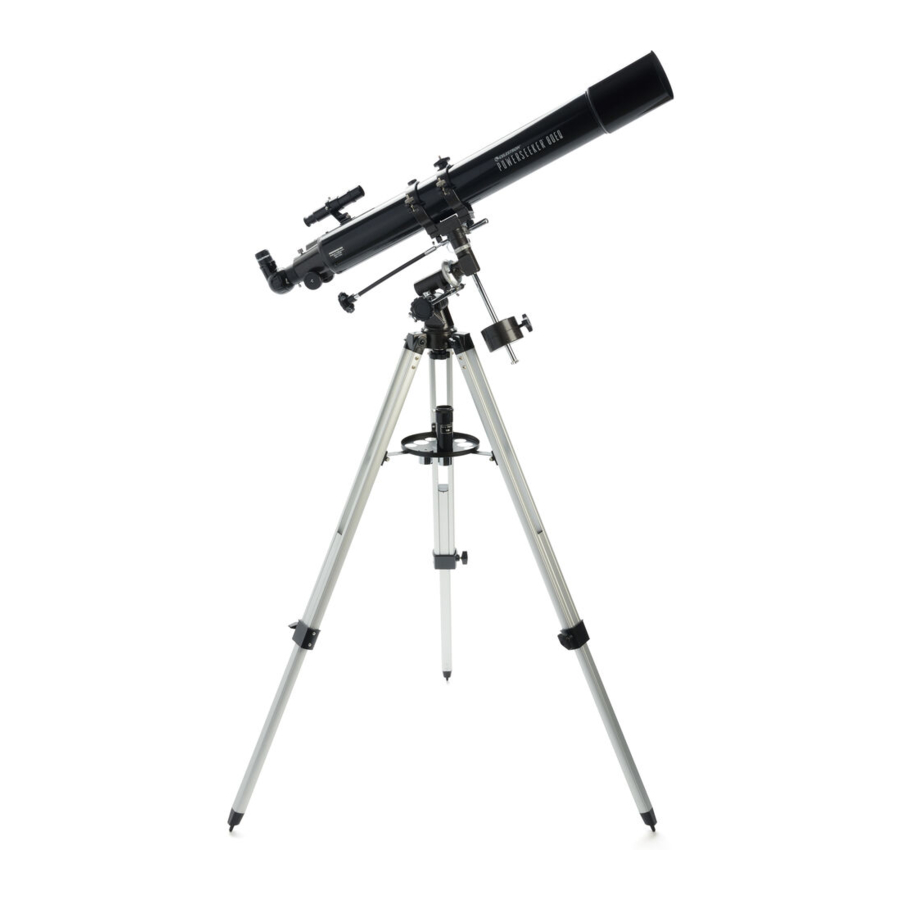

CELESTRON POWERSEEKER 80EQ Handleiding

SNELLE INSTALLATIEGIDS

1. Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw PowerSeeker 80EQ bevat:
   • telescoopbuis met twee buisringen,
   • statief met centrale beenbeugel,
   • een equatoriale montering, twee oculairs,
   • 3x Barlowlens,
   • finderscope,
   • 6 lb. contragewicht,
   • contragewichtstang,
   • twee slow motion kabels,
   • 1/4-20 montagestift op één buisring (voor camera's),
   • lensreinigingsdoekje,
   • statief multi-tool en een inbussleutel voor secundaire spiegel aanpassingen,
     en
   • een oculair accessoirehouder.

2. Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven en duwt u de centrale beenbeugel naar beneden.

3. Verleng het middelste gedeelte van elk van de drie statiefpoten met ongeveer 6 tot 12 inch. Gebruik de spanschroef op elke poot om de verlengde poot op zijn plaats te zetten.

4. Controleer of alle drie de poten dezelfde hoogte hebben zodra ze zijn uitgeschoven om een ​​stabiel platform voor de telescoop te bieden.

5. Plaats de oculair accessoirehouder bovenop de centrale beenbeugel van het statief. Draai de houder in het schroefdraadgat in het midden van de beenbeugel totdat deze volledig vastzit.

6. Draai indien nodig de accessoirehouder tegen de klok in totdat de accessoiregaten niet worden bedekt door de beenbeugelarmen, zoals hier wordt getoond.

7. Zoek de equatoriale montering en plaats de basis van de montering door het gat in het midden van het statiefmontageplatform.

8. Draai vanaf de onderkant van het statiefmontageplatform de bevestigingsbout in het gat aan de onderkant van de equatoriale montering.

9. Zoek de geschatte breedtegraad van uw waarnemingslocatie op internet of met behulp van een kaart. Draai vervolgens de breedtegraad-aanpassingsschroef in de equatoriale montering totdat uw breedtegraad op de breedtegraadschaal wordt aangegeven.

10. Zoek de contragewichtstang en het contragewicht. Schuif het contragewicht halverwege de contragewichtstang.

11. Houd het contragewicht in de ene hand en lijn de contragewichtstang uit met de montering. Draai met uw andere hand de contragewichtstang totdat deze volledig vastzit. Draai de borgschroef van het contragewicht vast om het contragewicht op zijn plaats te houden.

12. Schuif het chromen uiteinde van de slow motion bedieningskabels op de tandwielas van de equatoriale montering. Zorg ervoor dat u de stelschroef over de platte plek op de as uitlijnt. Draai de schroef vast om hem op zijn plaats te zetten.

13. De kabel moet worden bevestigd aan de Right Ascension-as en de andere kabel wordt bevestigd aan de Declination-as. Draai de schroef vast om de kabel op zijn plaats te zetten.

14. Verwijder de buisringen van de telescoopbuis door de vergrendelingsknoppen aan de zijkanten van elke ring los te draaien. Verwijder vervolgens de twee zwarte vleugelmoeren op de onderste helft van elke buisring.

15. Lijn de schroefdraadstiften op de onderste helft van de buisringen uit met de gaten op de montering en zet ze vast met de zwarte vleugelmoeren die in stap 14 zijn verwijderd.

16. Plaats de telescoopbuis terug in de onderste helft van de buisringen, scharnier de bovenste helften over de telescoopbuis en zet de vergrendelingsknoppen vast die de telescoopbuis op zijn plaats houden. Zorg ervoor dat het focusser-uiteinde van de telescoop zich boven de contragewichtassemblage bevindt.

17. Verwijder de gekartelde moeren op de schroefdraadpennen aan het focusser-uiteinde van de telescoopbuis.

18. Zoek de finderscope en verwijder de plastic dopjes aan de voor- en achterkant van de lens. Richt de finderscope zo dat het glazen venster naar de voorkant van de buis is gericht, zoals hier wordt getoond. Plaats de finderscope over de pennen op de buis en draai hem vast met de gekartelde moeren.

19. Draai de stelschroef op de focusser los. Verwijder de plastic dop die het uiteinde van de focusser bedekt.

20. Plaats de diagonaal in de focusser en draai de stelschroef vast.

21. Plaats de chromen cilinder van het 20 mm oculair in de diagonaal en draai de stelschroef vast.

22. Voor extra vergroting kunt u de meegeleverde 3x Barlowlens gebruiken. Plaats de Barlowlens in de focusser in plaats van het oculair. Verwijder de dop van de Barlowlens.

23. Plaats vervolgens het oculair in de Barlow en draai de stelschroeven vast om hem op zijn plaats te zetten.


DE FINDERSCOPE UITLIJNEN

De finderscope is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het oculair te centreren. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om dit overdag te doen*.

* ZONNE-WAARSCHUWING!
Probeer nooit de zon door een telescoop te bekijken zonder een geschikt zonne-filter!

KIES EEN DOEL

Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, kentekenplaat of bord. Het object moet zo ver mogelijk weg zijn, maar minstens een kwart mijl.

CENTRUM DOEL IN OCULAIR

Kijk door de telescoop met behulp van uw oculair met lagere vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draai dan voorzichtig aan de focusknoppen aan beide zijden van de telescoop totdat het scherp in beeld komt.

OPMERKING: Het beeld in uw telescoop kan omgekeerd lijken. Dit is volkomen normaal bij een astronomische telescoop.

KIJK DOOR DE FINDERSCOPE

Zodra het object in uw 20 mm oculair is gecentreerd, kijkt u door de finderscope en zoekt u het kruisdraadretikel.

PAS DE FINDERSCOPE AAN

Zonder de telescoop te bewegen, gebruikt u de drie stelschroeven rond de finderscope-beugel om de zoeker in de beugel te bewegen totdat het kruisdraad over hetzelfde object verschijnt dat u in het 20 mm oculair van de telescoop waarneemt.

TIP: Probeer één schroef tegelijk aan te passen. Draai de ene schroef een halve slag los en draai een andere met dezelfde hoeveelheid vast om ervoor te zorgen dat de finderscope stevig op zijn plaats wordt gehouden.

UW FINDERSCOPE IS NU UITGELIJND!

U hoeft de finderscope pas opnieuw uit te lijnen als hij is gestoten of gevallen, of als u hem van de hoofdoptiek van de telescoop verwijdert.

UW EERSTE AVONDJE UIT - DE MAAN

Het beste en gemakkelijkste doel voor u om als eerste te proberen te bekijken, is de maan. Probeer de maan te observeren op verschillende punten in zijn fasecyclus. Hoewel je de maan elke nacht kunt observeren dat hij zichtbaar is, is de beste tijd om hem te bekijken van twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Gedurende deze periode kunt u de meeste details zien in de kraters en maanbergketens.

1. Terwijl de maan zichtbaar is aan de hemel, zet u uw telescoop op zoals hierboven beschreven met het 20 mm oculair geïnstalleerd. Beweeg de telescoop zodat deze grofweg naar de maan wijst.

2. Kijk door de finderscope en zoek het kruisdraadretikel. Blijf de telescoop bewegen totdat het kruisdraad over de maan verschijnt.

3. Kijk door het 20 mm oculair van de telescoop. Draai voorzichtig aan de focusknoppen om de scherpte van het beeld aan te passen.

4. GEFELICITEERD!
   U HEEFT NU UW EERSTE HEMELOBJECT WAARGENOMEN!
   Om de maan van dichterbij te bekijken, draait u de stelschroeven op de focusser los en verwijdert u het 20 mm oculair. Vervang het door uw 4 mm oculair en draai de stelschroeven vast om het op zijn plaats te zetten. Het 4 mm oculair geeft je aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.

   OPMERKING: Mogelijk moet u de focusknoppen aanpassen wanneer u van oculair wisselt, dus zorg ervoor dat u het scherpst mogelijke beeld krijgt.
5. U kunt met dezelfde techniek veel andere hemelobjecten bekijken, zoals planeten, sterrenhopen en nevels.


BONUSSOFTWARE

Uw aankoop is inclusief software voor uw computer. U hoeft deze software niet te downloaden om uw telescoop te gebruiken, maar het kan uw ervaring verbeteren.

Celestron Starry Night Astronomy Software
Celestron Starry Night, de beste astronomie software op de markt, neemt je mee op een rondleiding door het verleden, heden en de toekomst van ons zonnestelsel. Het kan je helpen om meer te leren over de nachthemel en je volgende waarnemingssessie te plannen. Gebruik Starry Night om precies te modelleren hoe de nachthemel eruit zal zien vanuit uw achtertuin, een nabijgelegen locatie met donkere hemel of waar ook ter wereld.

MINIMALE SYSTEEMEISEN

Windows:

• Windows 7 of hoger
• 500MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

Mac:

• Universele binaire code (PPC/Intel-compatibel)
• OS X 10.4 of hoger (10.5 of hoger voor Elementary)
• G3 450 MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

ZONNE-WAARSCHUWING: Probeer nooit de zon door een telescoop te bekijken.

HULP NODIG?

Neem contact op met de technische ondersteuning van Celestron celestron.com/pages/technical-support

Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Dit product is ontworpen en bedoeld voor gebruik door personen van 14 jaar en ouder.
