Celestron ASTRO FI, 22204 Handleiding

WAT ZIT ER IN DE DOOS

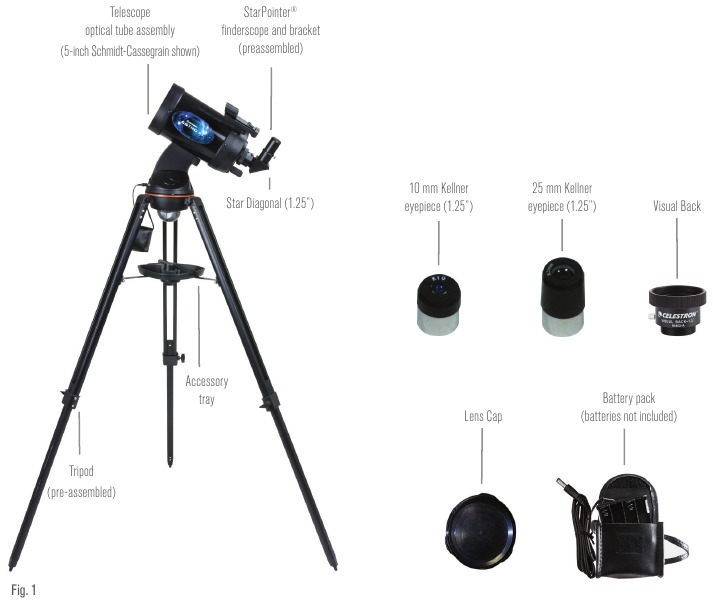

We raden aan om de doos van uw telescoop te bewaren, zodat deze kan worden gebruikt om de telescoop op te bergen wanneer deze niet in gebruik is. Pak de doos voorzichtig uit, aangezien sommige onderdelen klein zijn. Gebruik de onderstaande onderdelenlijst om te controleren of alle onderdelen en accessoires aanwezig zijn. Zie Afb. 1

ZONNEW WAARSCHUWING
Kijk nooit rechtstreeks naar de zon met het blote oog of met een telescoop (tenzij u het juiste zonnefilter hebt). Permanente en onomkeerbare oogschade kan het gevolg zijn.
Gebruik uw telescoop nooit om een ​​beeld van de zon op een oppervlak te projecteren. Interne warmteopbouw kan de telescoop en eventuele accessoires die erop zijn bevestigd, beschadigen.
Gebruik nooit een oculair zonnefilter of een Herschel-wig. Interne warmteopbouw in de telescoop kan ervoor zorgen dat deze apparaten barsten of breken, waardoor ongefilterd zonlicht in het oog kan komen.
Laat de telescoop niet zonder toezicht achter, niet als er kinderen aanwezig zijn, noch als er volwassenen aanwezig zijn die mogelijk niet bekend zijn met de juiste bedieningsprocedures van uw telescoop.

VEREISTEN

Uw Astro Fi-telescoop vereist een van de volgende stroombronnen:

• 8 x AA-batterijen
• 12 volt DC-bron met minimaal 1 ampère stroom
• Celestron PowerTank (apart verkrijgbaar)

U hebt ook een smartphone of tablet nodig om de telescoop te bedienen. Compatibele apparaten zijn onder meer Apple iPhone of iPad met iOS 6 of hoger, en Samsung-smartphones of -tablets met Android 4.0. Ga naar celestron.com voor een volledige compatibiliteitslijst.

Voordat u begint, moet u de gratis Celestron SkyPortal-app op uw apparaat installeren. Download de app uit de App Store of Google Play.

UW PRODUCT MONTEREN

U hebt geen gereedschap nodig om de Astro Fi-telescoop te monteren. Verwijder alle items uit de verpakking en doe vervolgens het volgende:

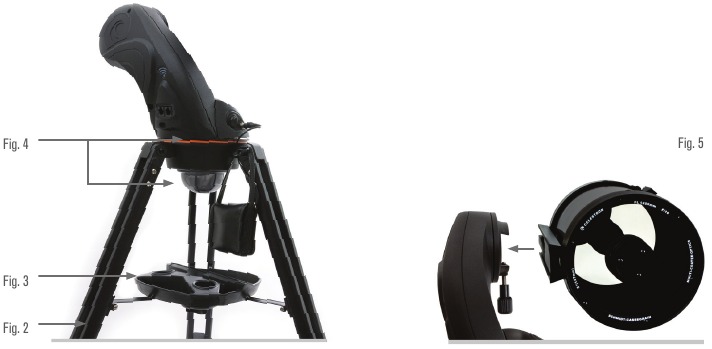

1. Open het statief totdat de centrale steun volledig is uitgeschoven (Afbeelding 2).
2. Draai de borgbout in de accessoirehouder (Afbeelding 3).
3. Plaats de vorkarmconstructie op het statief en zet deze vast met de borgknop onder de bovenkant van het statief (Afbeelding 4).
4. Bevestig de optische buis van de telescoop door de zwaluwstaart in de zwaluwstaarthouder op de vorkarm te plaatsen. Zorg ervoor dat de onderkant van de zwaluwstaart vlak tegen de zwaluwstaarthouder ligt. Draai de duimschroef stevig vast. (Afbeelding 5).
5. Pas het statief aan op een comfortabele hoogte en waterpas het, met behulp van de vergrendelknoppen om elk van de statiefpoten vast te zetten.
6. Plaats acht AA-batterijen (niet meegeleverd) in de batterijhouder, let op de juiste positie voor + en -. Laat de batterijhouder in de accessoirehouder zitten.

OPMERKING: De accessoirehouder heeft een speciale houder die geschikt is voor uw smartphone of kleine tablet.

DE OCULAIREN EN STERDIAGONAAL

De Astro Fi 5 wordt geleverd met twee oculairs, een 25 mm met laag vermogen en een 10 mm met hoog vermogen. Het oculair dat u kiest, bepaalt uw vergroting en gezichtsveld. Wanneer u uw telescoop opstelt, begint u altijd met het 25 mm oculair. Nadat u uw doel hebt gevonden, kunt u overschakelen naar het 10 mm oculair met een hoger vermogen om een ​​meer gedetailleerd beeld te krijgen. Uw telescoop wordt ook geleverd met een sterdiagonaal. De sterdiagonaal positioneert het oculair in een meer comfortabele hoek van 90 graden ten opzichte van de telescoop en biedt een rechtopstaand beeld, hoewel het beeld van links naar rechts in spiegelbeeld wordt weergegeven.

Verwijder alle stofkappen, plaats vervolgens de sterdiagonaal in de visuele achterkant en draai de 2 zilveren duimschroeven vast. Plaats het 25 mm oculair en zet het vast door de 2 duimschroeven op de sterdiagonaal vast te draaien (Afb. 6).

DE STARPOINTER-ZOEKER

Uw telescoop wordt geleverd met een StarPointer-zoeker met rode stip die u als richtmiddel zult gebruiken wanneer u de telescoop op een ver verwijderd doel richt.
Om uw StarPointer-zoeker te installeren:

1. Zoek de zwaluwstaartbevestiging aan de bovenkant van de telescoopbuis.
2. Schuif de basis van de StarPointer over de zwaluwstaartbevestiging op de telescoop. Vergrendel hem op zijn plaats door de zilveren duimschroef vast te draaien (Afb. 7).


DE STARPOINTER-ZOEKER UITLIJNEN

De eerste keer dat u uw telescoop monteert, moet u de StarPointer-zoeker uitlijnen met de hoofdoptiek van de telescoop. Deze stap kan worden uitgevoerd zonder de telescoop in te schakelen. Hoewel deze stap 's nachts in het veld kan worden uitgevoerd, is het aanzienlijk eenvoudiger om dit buiten bij daglicht te doen. Zodra u de uitlijning van de zoeker hebt voltooid, hoeft u deze stap niet te herhalen, tenzij de zoeker wordt gestoten of valt.

1. Neem de telescoop overdag mee naar buiten en zoek met het blote oog een gemakkelijk herkenbaar object, zoals een straatlantaarn, een kentekenplaat van een auto of een hoge boom. Het object moet zo ver mogelijk weg zijn, maar bij voorkeur minstens een kwart mijl verderop.
2. Verwijder de hoofddeksel van de voorkant van de telescoop door deze er recht af te trekken. Zorg ervoor dat uw 25 mm oculair in de scherpsteller is geïnstalleerd.
3. Probeer de telescoop niet naar links en rechts te bewegen terwijl deze is uitgeschakeld. Verplaats het gemonteerde statief zodat de telescoop in de richting van het object wijst dat u in stap 1 hebt gekozen.
4. Kijk door de telescoop en beweeg deze op en neer totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draait u voorzichtig aan de scherpstelknoppen aan weerszijden van de telescoop totdat het scherp in beeld komt.
   OPMERKING: Het beeld dat u in het oculair ziet, wordt in spiegelbeeld weergegeven. Dit is volkomen normaal bij een astronomische telescoop.
5. Zodra het object in het midden van uw 25 mm oculair staat, zet u de Red Dot Finder aan door de aan/uit-schakelaar aan de rechterkant van de zoeker met de klok mee te draaien. U hoort een hoorbare klik om te bevestigen dat de zoeker is ingeschakeld. Deze knop regelt ook de helderheid van de rode stip. Draai de knop helemaal naar het einde om de stip zo helder mogelijk te maken.
6. Met uw hoofd ongeveer een voet achter de zoeker gepositioneerd, kijkt u door het ronde venster van de zoeker en zoekt u de rode stip. Het bevindt zich waarschijnlijk in de buurt van, maar niet bovenop, het object dat u ziet als u door het 25 mm oculair kijkt.
7. Zonder de telescoop te bewegen, gebruikt u de twee afstelknoppen aan de zijkant en onderkant van de StarPointer-zoeker (Afbeelding 8). De ene regelt de links-rechtsbeweging van de stip. De andere regelt de op-neerbeweging van de stip. Pas beide aan totdat de rode stip boven het object verschijnt dat u in het 25 mm oculair waarneemt.


Uw StarPointer-zoeker is nu uitgelijnd!

OPMERKING: Zorg ervoor dat u de Starpointer-zoeker uitschakelt wanneer u deze niet gebruikt om de batterij te sparen.

KLAAR OM TE OBSERVEREN

Nu uw telescoop is gemonteerd en de StarPointer is uitgelijnd, gaan we hem verbinden met uw smartphone of tablet. We raden u aan om u overdag vertrouwd te maken met de telescoop en de app voordat u deze 's nachts gebruikt.

Vergeet niet om de telescoop overdag nooit op de zon te richten zonder een geschikt zonnefilter met volledige opening te gebruiken!

1. Sluit de batterijhouder aan op de stroompoort aan de basis van de telescoop (Afbeelding 9). Het rode WiFi-lampje op de arm gaat branden en geeft de stroom- en WiFi-gereedstatus aan. Zorg ervoor dat de kleine schakelaar in de buurt van het stopcontact in de RECHTER positie staat, zoals weergegeven in de afbeelding.

2. Ga naar de wifi-instellingen van uw apparaat en maak verbinding met het "Celestron-xx"-netwerk. Wacht tot uw apparaat bevestigt dat u succesvol verbinding hebt gemaakt.
3. Open Celestron Sky Portal en selecteer "Connect to Telescope" (Verbinden met telescoop). Er verschijnen pijlen op uw scherm voor OMHOOG/OMLAAG en LINKS/RECHTS. Deze bewegingen worden respectievelijk hoogte en azimut genoemd.

4. Gebruik de pijlen om uw telescoop te verplaatsen. Een schuifregelaar past de motorsnelheid aan.

Begin met het richten op verre terrestrische objecten. Zoek eerst iets met uw StarPointer en bekijk het object vervolgens met het 25 mm oculair. Schakel over naar het 10 mm oculair en merk op hoe dit de vergroting verhoogt en het gezichtsveld verkleint. Wanneer u van oculair wisselt, moet u de focus mogelijk enigszins aanpassen om het scherpste beeld te krijgen.
Nu u vertrouwd bent met uw telescoop, bent u klaar om de nachthemel te observeren!

UW EENHEID UITLIJNEN

Om optimaal te profiteren van uw geautomatiseerde Astro Fi 5, moet u eerst de telescoop uitlijnen met de hemel met behulp van de Celestron SkyPortal-app. Eenmaal uitgelijnd, lokaliseert uw telescoop automatisch elk hemelobject dat u op uw scherm selecteert! De telescoop volgt ook automatisch objecten aan de hemel terwijl de aarde draait. Dit houdt objecten gecentreerd in het oculair en maakt het gemakkelijk om beelden te delen met familie en vrienden.

1. Zet uw telescoop op zoals u overdag deed. Zorg ervoor dat uw 25 mm oculair is geïnstalleerd. Zet het statief op een comfortabele hoogte en waterpas. Steek de batterij in de stroompoort op de telescoop.
2. Maak verbinding met het "Celestron-xx" WiFi-netwerk. Open de SkyPortal-app en bevestig de tijd en locatie op uw scherm. Dit zou automatisch moeten worden bijgewerkt vanaf uw apparaat, maar als dit niet het geval is, kunt u naar de app-instellingen gaan en dit handmatig bijwerken. Selecteer het telescoopicoon op uw scherm en druk vervolgens op "Connect and Align" (Verbinden en uitlijnen).

De app leidt u nu door elke stap. Volg gewoon de instructies op het scherm.

NEEM UW EENHEID MEE VOOR EEN RONDE

Nu uw Astro Fi is uitgelijnd, leidt de SkyPortal-app u door het universum met behulp van zijn interactieve planetarium. Houd uw apparaat omhoog naar de hemel en u kunt gemakkelijk heldere sterren, sterrenbeelden, planeten en objecten in de diepe ruimte buiten ons zonnestelsel identificeren. SkyPortal richt uw telescoop op al deze objecten. Tik gewoon op het object op uw scherm en selecteer "GoTo" (Ga naar). U kunt ook het zoekpictogram selecteren om een objectnaam in te voeren, zoals "Orionnevel", "Jupiter" of "Pleiaden".

FOTOGRAFEREN MET UW SMARTPHONE

Nu u met uw telescoop hebt geobserveerd, is de volgende stap het maken van een foto van wat u ziet. Uw telescoop heeft een smartphone-adapter ingebouwd in de lensdop.

Om deze functie te gebruiken:

1. Begin met het uittrekken van de oranje plug uit de cameraopening in de lensdop. U kunt dit doen door aan de oranje rubberen lanyard aan de binnenkant van de lensdop te trekken. De plug zou er zo uit moeten springen. De plug en lanyard kunnen uit de weg worden opgeborgen door de lanyard in de bevestigingsclip aan de achterkant van de lensdop naast de oculairhouder te drukken.

2. Draai de dop zo dat de buitenkant van de dop naar boven wijst. Til de bungeekoorden op en schuif uw smartphone tussen de koorden en de lensdop, zodat de camera door de cameraopening kijkt. De koorden moeten voldoende spanning geven om het apparaat tegen de dop te houden en de zwarte siliconen ring geeft voldoende wrijving om te voorkomen dat de telefoon wegglijdt.
   HINT: Afhankelijk van het ontwerp van uw smartphone, kan de camera zich in het midden van het apparaat of in een hoek bevinden. Mogelijk wilt u de hoek van de bungeekoorden wijzigen om de telefoon beter te beveiligen. Er zijn acht verschillende ankerpunten om uit te kiezen rond de rand van de lensdop. Verplaats ze eenvoudig naar verschillende ankerpunten om de beste resultaten te bereiken.

3. Draai de dop om en zorg ervoor dat uw cameralens gecentreerd is in de opening in de lensdop. Hoe beter u dit centreert, hoe gemakkelijker het is om beelden door de telescoop te maken.

4. Draai de stelschroeven los die zich op de oculairhouder aan de binnenkant van de lensdop bevinden. Plaats het zwarte gedeelte van het oculair in de oculairhouder en draai de schroeven vast om het oculair op zijn plaats te houden.

5. Neem nu de lensdop met de telefoon en het oculair bevestigd en steek de verchroomde buis van het oculair in de diagonaal aan de achterkant van de scherpsteller van de telescoop. Zet hem op zijn plaats door de stelschroeven op de diagonaal vast te draaien.

6. Activeer uw camera-app op uw smartphone en pas de focus aan, net zoals u het oculair zou doen, dit keer met behulp van de afbeelding die op uw scherm verschijnt.
   NOTE: Zorg ervoor dat u de flitser van de telefoon uitschakelt.
7. Wanneer de afbeelding scherp lijkt, maakt u uw foto.

Het is het beste om dit eerst overdag te proberen en, zodra alles correct is ingesteld, het mee naar buiten te nemen en te proberen de maan te fotograferen. Zodra u hebt geoefend en vertrouwd bent met het gebruik van het 20 mm oculair, probeer dan de camera-adapter te gebruiken met het 10 mm oculair voor een hogere vergroting.

IMAGING TIPS EN TRUCS

Camerabediening
De standaard camera-apps die vooraf op uw smartphone zijn geïnstalleerd, bieden zeer rudimentaire bedieningselementen en zijn ontworpen om de focus en belichting automatisch aan te passen. Dit is geen probleem voor alledaagse fotografie, zoals landschappen of portretten, maar kan een probleem zijn bij het fotograferen van een planeet of de maan, waar u een zeer helder object tegen een zeer zwarte hemel hebt. De camera van de telefoon probeert het onevenwicht in de belichting te compenseren door de donkere gebieden helderder te maken, maar dit zorgt ervoor dat de heldere gebieden overbelicht raken en de details vervagen. Als uw camera-app-instellingen u niet toestaan om het focuspunt handmatig te selecteren of een optie hebben om de autofocus of automatische belichting uit te schakelen, kunt u overwegen om een andere camera-app te gebruiken. U kunt veel aftermarket-apps vinden voor iOS en Android die meer controle bieden voor uw camera. Veel van deze zijn gratis.

Trilling
Om trillingen te helpen elimineren die worden veroorzaakt wanneer u de camera aanraakt om de foto te maken, kunt u een sluitervertraging gebruiken. Sommige apps bieden een vertraging van 2, 5 of 10 seconden voordat de foto wordt gemaakt. Dit geeft de trillingen de kans om te verdwijnen voordat de foto's daadwerkelijk worden gemaakt.

Onderwerpen om te fotograferen
Met deze methode zou u in staat moeten zijn om foto's te maken van aardse objecten overdag en astronomische nachtfoto's van de maan en heldere planeten (Venus, Mars, Jupiter en Saturnus). Helaas zijn smartphone-camerasensoren niet ontworpen om goed te werken bij zeer weinig licht, dus het zal op deze manier niet mogelijk zijn om zwakke astronomische objecten zoals sterrenstelsels of nevels vast te leggen.

Vergroting
Wanneer u met een stationaire telescoop naar de maan of planeten kijkt, zult u merken dat het object over het gezichtsveld lijkt te drijven. Dit wordt eigenlijk veroorzaakt door de rotatie van de aarde. Als u visueel door uw 20 mm oculair zou kijken, zou een planeet ongeveer 3,0 minuten nodig hebben om over het hele gezichtsveld van het oculair te drijven. Als u het 10 mm oculair gebruikt, duurt het slechts 1,5 minuut. De smartphone gebruikt niet het hele gezichtsveld van het oculair en gebruikt alleen het midden ervan, waardoor de beweging nog sneller lijkt. Wanneer u een astronomisch object in het gezichtsveld van de telefoon centreert, probeer dan het doel voor te liggen. Probeer de telescoop voor de planeet te richten, zodat deze net het gezichtsveld binnengaat. Dit maximaliseert de tijd die nodig is om over het hele veld te drijven, waardoor u meer tijd hebt om foto's te maken voordat u de telescoop opnieuw moet richten. De 10 mm heeft een smaller gezichtsveld en zal daardoor vaker moeten worden aangepast. Werken met het 20 mm oculair zal in het begin gemakkelijker zijn. Zodra u er vertrouwd mee bent, probeer dan over te stappen op het 10 mm oculair.

SPECIFICATIES

HOE CONTACT OP TE NEMEN MET CELESTRON

Hoe contact op te nemen met Celestron
Neem voor hulp met dit product contact op met onze afdeling Technische ondersteuning op (310) 328-9560, of u kunt online contact opnemen met Celestron Support door naar onze website te gaan (www.celestron.com) en op het tabblad "Support" (Ondersteuning) bovenaan de pagina te klikken. Hier kunt u zoeken in een uitgebreide database met veelgestelde vragen of een verzoek om hulp indienen.

Schriftelijke correspondentie kan worden verzonden naar:
Celestron • 2835 Columbia Street • Torrance, CA 90503
