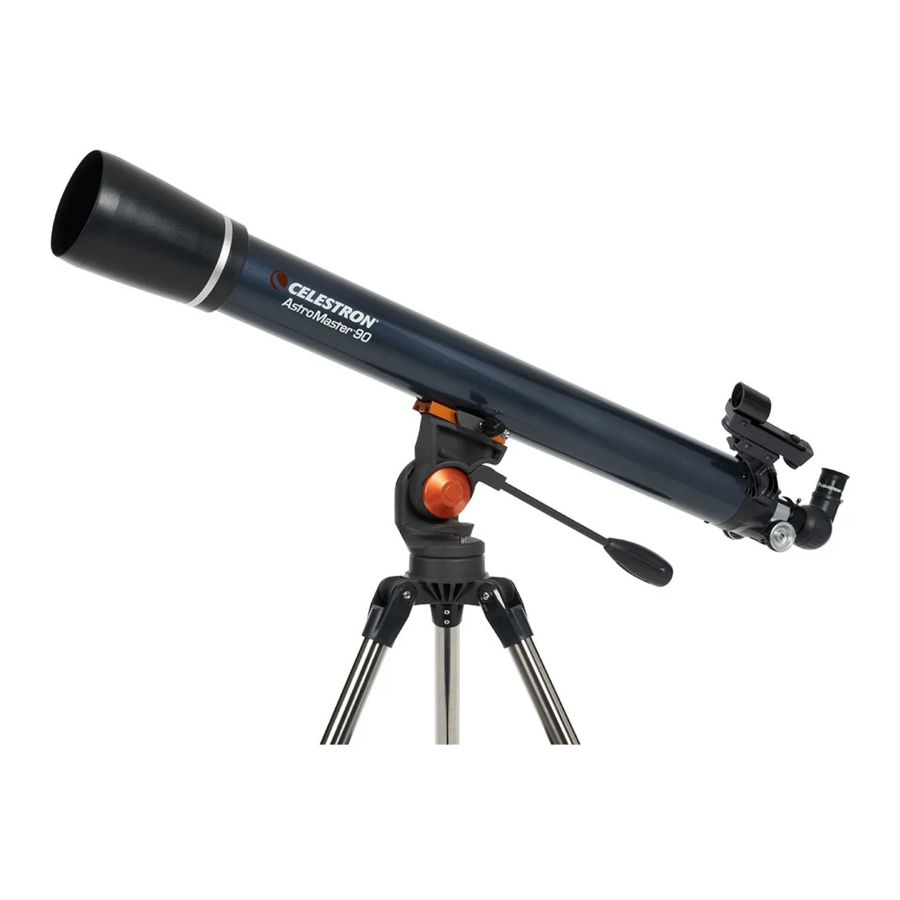

Celestron ASTROMASTER 90AZ, 22160-DS Handleiding
INSTALLATIE
Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw AstroMaster 90AZ bevat: een telescoopbuis, een statief en een montagekop, twee oculairs, een StarPointer™ roodpuntzoeker, een rechtopstaande beelddiagonaal, een smartphoneadapter en een Bluetooth® sluiterbediening.
Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven. Verleng elk van de drie statiefpoten met 15 tot 30 cm.
Gebruik de drie aandraaischroeven aan de onderkant van elke poot om de verlengde poten op hun plaats te houden.
Alle drie de poten moeten even lang zijn om een gelijkmatig platform voor de telescoop te bieden.
Om de accessoirebak te bevestigen, lijnt u de inkepingen uit en draait u met de klok mee totdat de lipjes van de bak op hun plaats vergrendelen met de statiefbeugels.
Eenmaal correct gemonteerd, zou de accessoirebak eruit moeten zien zoals hierboven afgebeeld.
Zo zou het volledig gemonteerde statief en de montage eruit moeten zien.
Schuif vervolgens de telescoopbuis in de montage. Zorg ervoor dat u de bevestigingsschroeven losdraait om voldoende ruimte te laten voor de zwaluwstaart.
Centreer de zwaluwstaart in de montage en draai de bevestigingsschroef vast. Draai voor extra veiligheid de schuine borgschroef naast de bevestigingsschroef vast.
Draai de vleugelschroeven op de focuser los en verwijder de dop. Zorg ervoor dat de twee vleugelschroeven niet in de opening uitsteken.
Plaats de diagonaal in de focuser en draai de vleugelschroeven vast.
Draai de stelschroef op de diagonaal los. Steek de chromen buis van het 20 mm-oculair in de diagonaal en draai de stelschroef vast.
Om de zoeker te installeren, draait u de twee Philips-schroeven aan de zijkant los. Schuif de klem over de zwaluwstaartbeugel. Draai de Philips-schroeven vast.
Verwijder het kleine plastic lipje onder het batterijklepje door het recht naar buiten te trekken. Zorg ervoor dat u de zoeker uitschakelt wanneer deze niet in gebruik is, voor een langere batterijduur.
Verwijder de lensdop van de voorkant van de telescoop voordat u begint met observeren.
U bent nu klaar om uw AstroMaster-telescoop te gebruiken.
DE SMARTPHONEADAPTER GEBRUIKEN
Open de oculairklem en plaats deze rond de behuizing van het oculair. Draai de klem vast totdat deze vastzit.
Gebruik de telefoonklemknop om de telefoonhouder te openen zodat uw telefoon erin past. Draai hem vast om je telefoon op zijn plaats te houden.
Zet de telefoon aan en open uw camera-app. Zorg ervoor dat de flitser is uitgeschakeld.
Draai de knop aan de onderkant van de adapter los waarmee de telefoonklem aan de oculairklem wordt bevestigd. Schuif de telefoonklem op en neer en draai hem naar links en rechts totdat uw camera door het oculair van de telescoop kijkt. Draai de knop aan de onderkant van de adapter vast om hem op zijn plaats te houden.
Gebruik de focuser van de telescoop om de focus van uw camera aan te passen. Maak de foto met uw app of de Bluetooth-afstandsbediening die in de volgende sectie wordt beschreven.
DE ZOEKER UITLIJNEN
De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het midden van het oculair te plaatsen. De eerste keer dat u uw telescoop in elkaar zet, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Dit kunt u het beste overdag doen*.
* ZONNEWAARSCHUWING! Probeer nooit de zon door een telescoop te bekijken zonder een geschikt zonnefilter!
KIES EEN DOEL
Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, nummerplaat of bord. Het object moet zo ver mogelijk weg zijn, maar minstens 400 meter.
CENTREER HET DOEL IN HET OCULAIR
Kijk door de telescoop met uw oculair met de laagste vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draait u voorzichtig aan de scherpstelknoppen totdat het scherp in beeld komt.
KIJK DOOR DE ZOEKER
Zodra het object in het midden van uw 20 mm-oculair staat, kijkt u door de zoeker en zoekt u de rode stip.
PAS DE ZOEKER AAN
Zonder de telescoop te bewegen gebruikt u de twee afstelknoppen om de zoeker te bewegen totdat de rode stip verschijnt boven hetzelfde object dat u in het 20 mm-oculair van de telescoop observeert.
UW ZOEKER IS NU UITGELIJND!
Het zou geen heruitlijning vereisen, tenzij het wordt gestoten of valt.
UW EERSTE NACHT BUITEN: DE MAAN
Het beste en gemakkelijkste doelwit dat u als eerste kunt proberen te bekijken, is de maan. Probeer de maan op verschillende punten in haar fasecyclus te observeren. De beste tijd om de maan te bekijken is vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Gedurende deze periode kunt u het meeste zien
Met de maan zichtbaar aan de hemel, zet u uw telescoop op met het 20 mm-oculair geïnstalleerd.
Beweeg de telescoop zodat deze ongeveer naar de maan wijst.
Zet de zoeker aan en kijk erdoor en zoek de rode stip. Blijf de telescoop bewegen totdat de rode stip boven de maan verschijnt.
Kijk door het 20 mm-oculair van de telescoop. Draai voorzichtig aan de scherpstelknoppen om de scherpte van het beeld aan te passen.
GEFELICITEERD!
U HEEFT NU UW EERSTE HEMELOBJECT WAARGENOMEN!
Om een betere kijk op de maan te krijgen, draait u de stelschroeven op de focuser los en verwijdert u het 20 mm-oculair. Vervang het door uw 10 mm-oculair en draai de stelschroeven vast om het nieuwe oculair op zijn plaats te houden. Het 10 mm-oculair geeft je aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
OPMERKING: Mogelijk moet u de scherpstelknoppen aanpassen wanneer u van oculair wisselt om er zeker van te zijn dat u het scherpst mogelijke beeld krijgt.
U kunt veel andere hemelobjecten bekijken, zoals planeten, sterrenhopen en nevels, met behulp van dezelfde techniek zodra u weet waar u ze aan de nachthemel kunt vinden.
BONUSSOFTWARE
Uw aankoop is inclusief software voor uw computer. U hoeft deze software niet te downloaden om uw telescoop te gebruiken, maar het kan uw ervaring verbeteren.
Celestron Starry Night Astronomy Software
Celestron Starry Night, de beste astronomiesoftware op de markt, neemt je mee op een rondleiding door het verleden, het heden en de toekomst van ons zonnestelsel. Het kan je helpen meer te leren over de nachthemel en je volgende observatiesessie te plannen. Gebruik Starry Night om precies te modelleren hoe de nachthemel eruit zal zien vanuit uw achtertuin, een naburige stad of waar dan ook ter wereld.
MINIMALE SYSTEEMEISEN
Windows:
- Windows 7 of hoger
- 500MHz of hogere processor
- 128 MB RAM
- 850 MB harde schijfruimte
- 32 MB OpenGL-compatibele grafische kaart
- Monitor met een resolutie van 1024x768 pixels (aanbevolen)
Mac:
- Universele binaire code (PPC/Intel-compatibel)
- OS X 10.4 of hoger (10.5 of hoger voor Elementary)
- G3 450 MHz of hogere processor
- 128 MB RAM
- 850 MB harde schijfruimte
- 32 MB OpenGL-compatibele grafische kaart
- Monitor met een resolutie van 1024x768 pixels (aanbevolen)
VEILIGHEIDSINSTRUCTIES
- Er bestaat een risico op explosie als de batterij wordt vervangen door een onjuist type.
- De meegeleverde batterij is niet oplaadbaar.
- Gebruik de batterij alleen zoals oorspronkelijk bedoeld om een kortsluiting te voorkomen. Het aansluiten van het geleidende materiaal rechtstreeks op de positieve en negatieve kant van de batterij veroorzaakt een kortsluiting.
- Gebruik geen beschadigde batterij.
- Bewaar de batterij niet in een extreem koude of warme omgeving. Dit doen kan de levensduur van de batterij verkorten.
- Verwijder batterijen als ze leeg zijn of als het product lange tijd niet wordt gebruikt.
- Raadpleeg bij het vervangen van de batterij de gebruiksaanwijzing en zorg ervoor dat de positieve en negatieve zijde correct zijn georiënteerd.
- Gooi de batterij niet in vuur.
- Gooi de batterij weg volgens de plaatselijke voorschriften.
HULP NODIG?
Neem contact op met de technische ondersteuning van Celestron celestron.com/pages/technical-support
